引言

各位工程師朋友，在設計800V平臺OBC/DCDC的DC-Link電路時，是否曾為電容的選型而糾結？普通高壓電解電容體積大、壽命短，而薄膜電容成本又居高不下。今天，我們將深入剖析一款在性能與成本間取得絕佳平衡的方案——永銘CW3H系列液態牛角電容。

800V平臺 - 液態牛角電容解決方案

-800V平臺對DC-Link電容的核心需求-

高耐壓：必須承受高達450V-500V的直流母線電壓及可能出現的浪涌沖擊。

高耐紋波電流：高頻開關環境下，需承受極大的紋波電流而不至于過熱。

小體積：模塊空間有限，要求電容具有極高的體積容量比。

長壽命：需滿足車規級溫度壽命要求，保證與整車同壽命。

- 永銘解決方案與工藝優勢 -

永銘CW3H系列通過以下技術創新，精準應對上述需求：

工藝創新：采用特殊鉚接與卷繞工藝，優化內部結構，在同體積下實現更高容量，或在同規格下體積減小約20%。

材料創新：使用新型低損耗電解液，有效降低ESR，從而提升耐紋波電流能力（達1.3倍額定值），從根源上控制溫升，延緩老化。

設計創新：充足的電壓裕量設計及嚴格的品質管控，確保其在105°C高溫下仍能穩定工作3000小時以上，可靠性大幅提升。

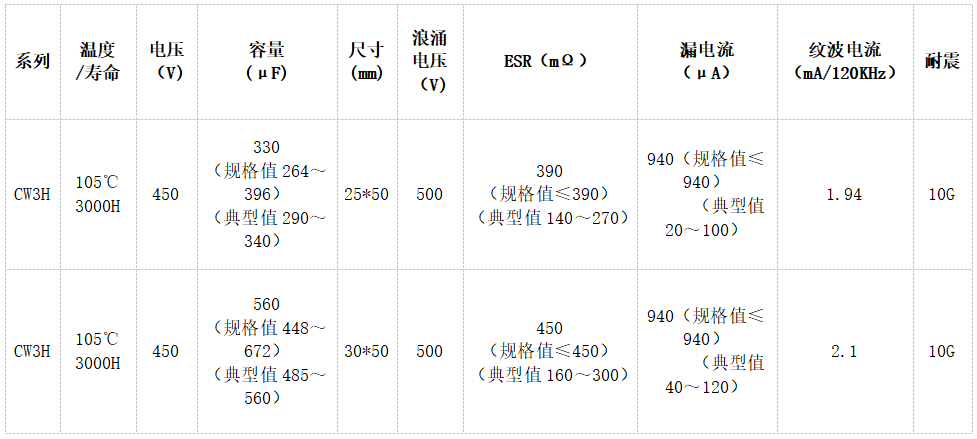

規格：

- 數據驗證 -

實驗室數據表明，CW3H系列在多項關鍵測試中表現優異：

溫升測試：在1.3倍額定紋波電流下，核心溫升平穩，無性能劣化。

壽命測試：105°C環境下持續工作，壽命超過3000小時。

體積對比：相較于同規格傳統產品，體積顯著縮減。

- 推薦型號 -

CW3H 450V 330μF 25*50；105℃ 3000H；10G

CW3H 450V 560μF 30*50；105℃ 3000H；10G

結語

對于800V平臺OBC/DCDC的DC-Link應用，若您在尋找一款兼具小體積、高耐流、長壽命且成本優化的高壓電解電容，永銘CW3H系列無疑是一個經過驗證的可靠選擇。
