N 線電流過大：不容忽視的電氣安全隱患

隨著電力電子類設備在社會中的使用范圍越來越大，在各種工業，商業和民用應用領域中非線性負載的大量使用以及三相不平衡等問題的存在會導致中性線電流過大，容易引起中性線絕緣層老化起火從而引發火災，存在較大的安全隱患。

中性線的定義:三相電的星形接法是把每一相電源或負載的一端都接在中性點上，將中性點引出的這條線叫中性線，這樣就形成三相四線制或者五線制。也可不引出，形成三相三線制。現在的低壓配電線路，采用最多的是三相四線制，其中的三條線路分別用A、B、C代表三相，另一條中性線用N代表。

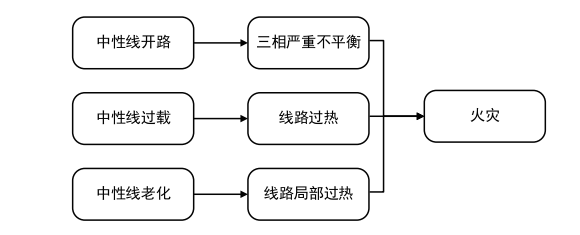

在三相四線制或五線制供電系統運行過程中，中性線引發火災事故主要通過三種途徑:

※中性線長期過載導致中性線絕緣層老化，最后使得絕緣層燃燒引發火災;

※中性線故障使中性線開路，導致三相電嚴重不平衡，燒毀電氣設備引發火災。

※中性線老化使線路局部過熱，導致中性線絕緣層老化，最后使得絕緣層燃燒引發火災

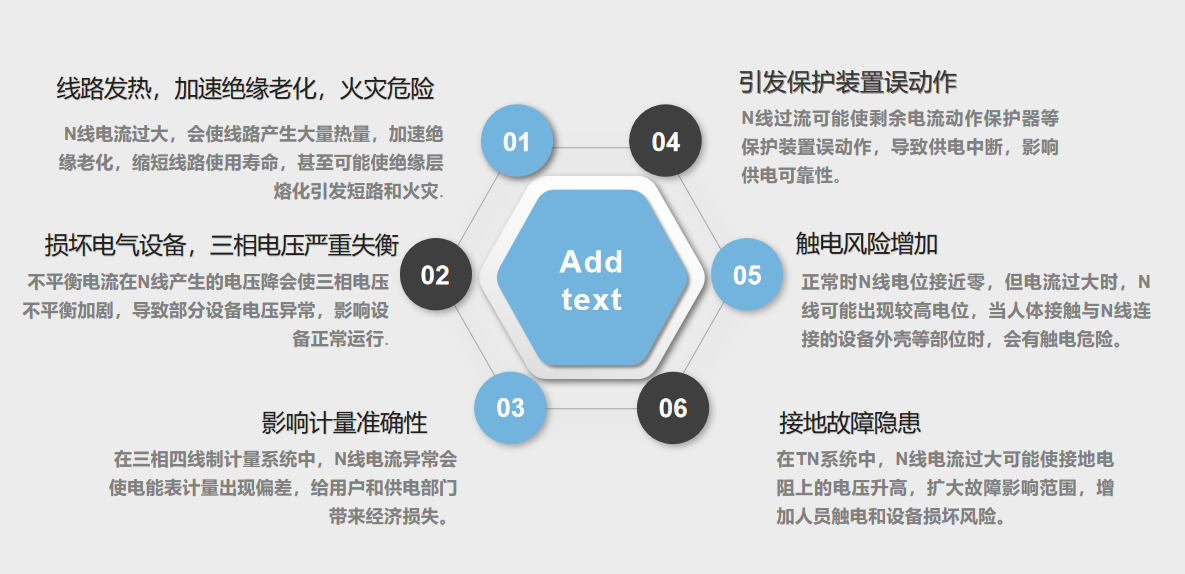

中性線電流過大的影響主要有以下幾點：

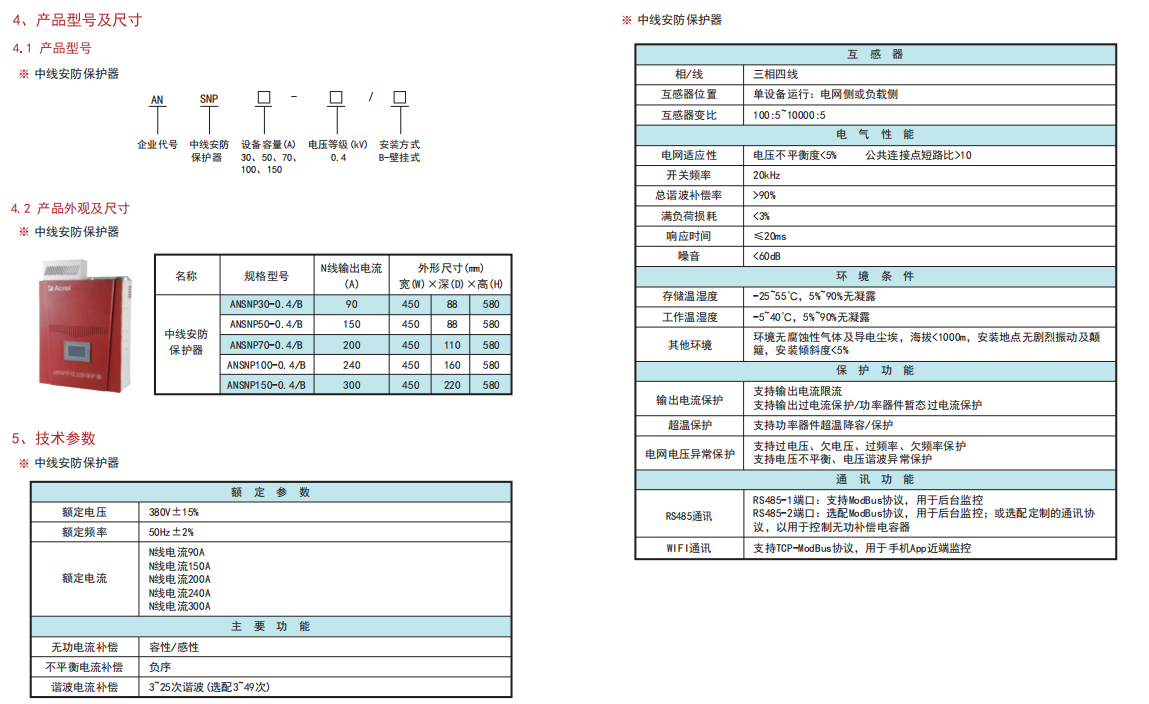

針對以上情況，我司新型的ANSNP中線安防保護器可有效消除過大的中性線電流，同時解決諧波污染嚴重、三相不平衡、功率因數低等電能質量問題。中線安防保護器的基本原理為:通過電流檢測環節采集系統中性線上各次諧波電流，經控制器快速計算并提取各次諧波電流的含量，生成諧波電流指令，通過功率執行器件輸出與諧波電流幅值相等方向相反的補償電流，補償電流注入中性線，實現消除中性線電流的目的。其主要功能有以下幾點：（采購/詢價：安科瑞曹經理137/7441/3253）

1.對末端回路電流進行檢測、分析，治理諧波及三相不平衡，可治理由3N次諧波和三相不平衡造成的N線電流過大問題，消除其造成的電氣火災安全隱患；

2.末端配電系統智能穩壓功能，漏電檢測，溫度檢測；

3.實現系統N線電流治理，同時具備諧波電流、無功功率、雜散 電流、系統電流突變，諧波電流突變的抑制功能；

4.系統節能功能；降低系統線纜損耗,降低系統由于集膚效應引起的損耗問題，實現綜合節能。同時可以提高系統的元件使用壽命，降低維修成本。

5.無線數據傳輸功能及手機APP交互功能。

應用案例分析：

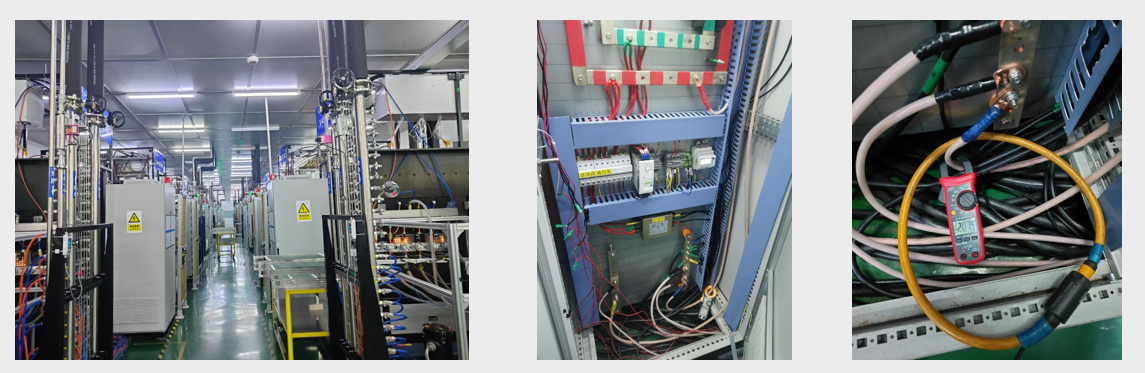

江蘇某制造企業由于存在大量的LED照明燈具和可控硅調功器控制的電加熱設備致使產生大量的3次諧波，N線電流最大可達500A左右，線纜和斷路器發熱異常，現場的生產設備受到嚴重影響，生產效率下降。現場18個末端治理點位，以某個末端配電箱為例進行N線治理測試。

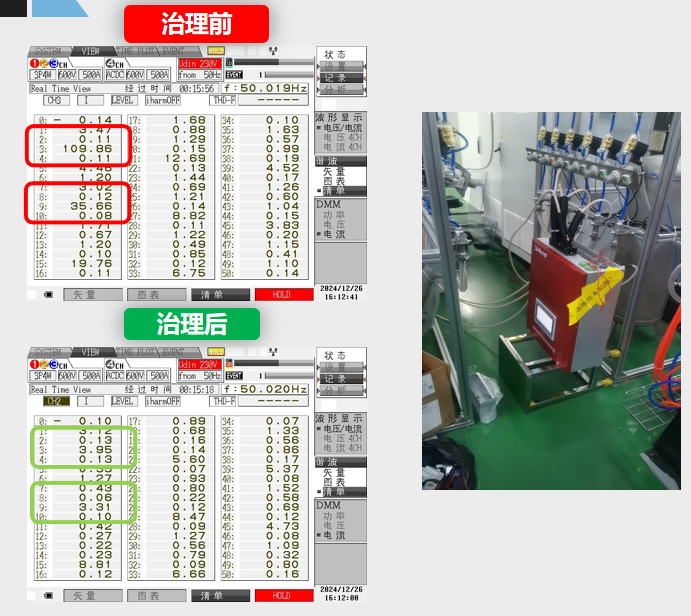

現場情況：加熱管投入運行少，功率小，電流小，此時N線電流120A左右；加熱管投入運行多，35%功率運行，N線電流較大，可達480A左右。 設備配置:1臺ANSNP100壁掛模塊 治理效果： N線電流減小。3次和9諧波電流由治理之前的109.86A和35.66A降低到3.95和3.3A，ANSNP對于N線電流中3次諧波的治理能力補償率在97%及以上，符合前期預期的治理要求； 線纜和斷路器的溫度降低
