在直供微電網設計中，“并網點（POI）、隔離點（SIP）、保護點（POP）” 的選址絕非獨立的技術決策，而是需貫穿 “安全優先、成本可控、靈活適配” 三大核心目標的系統工程。前期單一維度的選址（如僅考慮距離或電壓匹配），可能導致后期運維成本激增、故障響應滯后、擴容受限等問題。本文基于工程實踐痛點，從 “協同優化、風險預判、動態適配” 三個維度，拆解 “三點” 選址的優化策略，同時結合典型案例提供可落地的方案參考，西格電力提供微電網管理系統，咨詢服務:1.3.7-5.0.0.4-6.2.0.0，助力直供微電網實現全生命周期價值提升。

一、“三點” 協同優化：打破孤立選址，構建 “互聯互鎖” 系統

并網點、隔離點、保護點的功能存在強關聯性—— 并網點決定接入效率，隔離點保障故障邊界，保護點阻斷風險擴散，三者若缺乏協同，易形成 “防護漏洞” 或 “資源浪費”。優化的核心是建立 “位置聯動、邏輯互鎖、成本分?jǐn)偂?的協同機制。

（一）位置協同：縮短“三點” 間距，降低損耗與故障風險

• 物理布局原則 ：將并網點、隔離點、上級保護點（如并網點側保護）集中布置在同一“核心樞紐區”（如園區配電站、工業總降站），避免分散選址導致的線路過長、信號延遲問題。
• 典型方案 ：在10kV 配電站內，將并網點計量柜、隔離點斷路器柜、上級保護繼電器柜相鄰布置，電纜連接長度控制在 50 米內，較分散布置方案減少線路損耗約 3%，故障信號傳輸延遲縮短至 0.01 秒以內。
• 空間預留策略 ：核心樞紐區需預留20%-30% 的設備安裝空間，為后續 “三點” 升級（如并網點擴容、保護點新增功能）預留余地。例如：某工業園區微電網在配電站設計時，為隔離點預留 1 個斷路器間隔，3 年后接入新光伏項目時無需重新選址改造，節省投資約 15 萬元。

（二）邏輯協同：通過控制策略實現“動作有序”

• 分級跳閘邏輯：優化保護點與隔離點的動作時序，避免“越級跳閘” 導致的大面積停電。例如：當微電網內部線路發生短路故障時，下級保護點（如線路分段保護）優先動作（動作時間 0.03-0.05 秒），切斷故障段；

若故障未消除（如保護點拒動），隔離點在0.08-0.1 秒內跳閘，隔離微電網與公共電網；

若隔離點仍未動作，并網點上級保護（如公共電網側過流保護）在0.15 秒內動作，形成 “三重防護”。

• 模式切換聯動：并網點與隔離點需聯動實現“并網 / 離網” 無縫切換。例如：當公共電網停電時，EMS 系統先觸發隔離點跳閘（0.05 秒內），再斷開并網點斷路器，同時啟動儲能供電，確保重要負荷斷電時間≤0.1 秒，遠低于 GB/T 38946-2020《微電網技術導則》要求的 0.5 秒標準。

（三）成本協同：分?jǐn)傇O(shè)備與運維成本

• 設備集成化選型 ：選擇“并網點計量 + 隔離點開關 + 保護功能” 一體化設備（如智能并網柜），較分立設備方案降低投資約 20%，同時減少運維點位。例如：某商業園區采用智能并網柜，將并網點雙向計量、隔離點真空斷路器、過流保護繼電器集成一體，設備占地面積減少 50%，年運維成本降低 1.2 萬元。
• 運維責任明確 ：與電網公司明確“三點” 運維邊界 —— 并網點電網側設備（如上級線路開關）由電網公司負責，微電網側設備（如隔離點、內部保護點）由用戶負責，避免后期運維責任糾紛。例如：在并網協議中明確 “隔離點斷路器的定期檢測由用戶承擔，電網公司提供技術指導”，避免因責任不清導致設備失修。

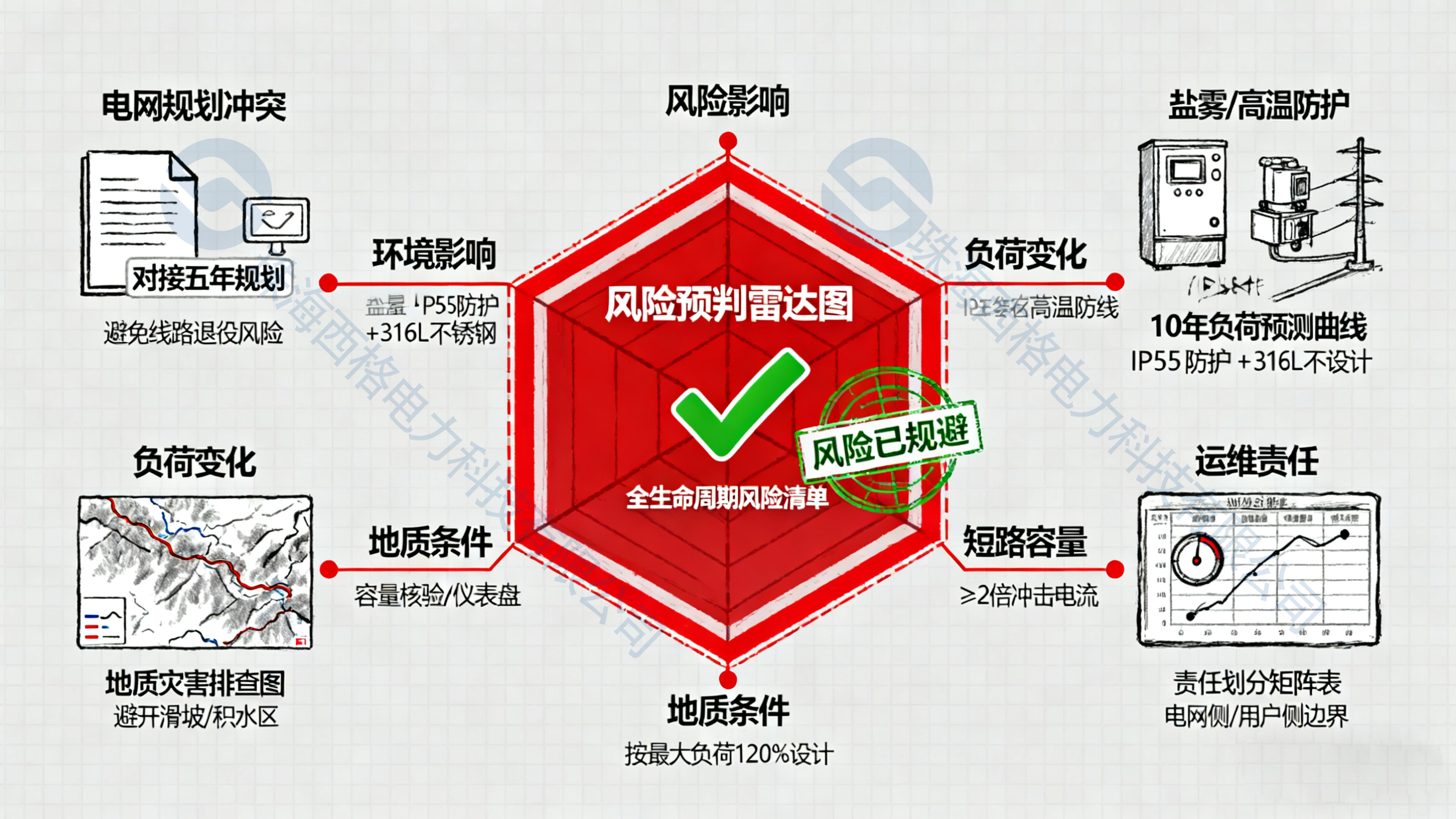

二、風險預判優化：提前規避“選址陷阱”，保障長期可靠運行

直供微電網“三點” 選址易忽視 “電網規劃沖突、環境影響、負荷變化” 等隱性風險，優化需建立 “全生命周期風險清單”，在選址階段提前預判并制定應對措施。

（一）規避電網規劃沖突風險

• 提前對接電網規劃 ：選址前向電網公司獲取《區域電網五年規劃》，確認并網點所在線路是否存在“遠期改造” 或 “負荷飽和” 問題。例如：某企業原計劃將并網點選在 10kV 老舊線路，經對接電網規劃發現該線路 1 年后將退役，遂調整至新建 10kV 線路，避免后期重新并網改造，節省成本約 30 萬元。
• 短路容量動態核驗 ：若微電網未來計劃新增新能源（如光伏、風電），需按“最大裝機容量” 核驗并網點短路容量，避免因短路容量不足導致并網申請被拒。例如：某工業園區當前微電網裝機 5MW，短路容量滿足要求；規劃 3 年后新增 10MW 光伏，提前核驗并網點短路容量需從 150MVA 提升至 250MVA，同步協調電網公司對線路進行擴容改造。

（二）規避環境影響風險

• 戶外“三點” 環境適配 ：若隔離點、戶外保護點位于惡劣環境（如高溫、高濕、沿海鹽霧區），需優化選址位置并升級設備防護等級。
• 高溫地區 ：將戶外保護點選址在陰涼通風處，設備采用IP55 防護 + 強制風冷設計，避免溫度過高導致保護裝置誤動作；
• 沿海地區 ：隔離點設備選用316L 不銹鋼外殼，避免鹽霧腐蝕，同時每季度進行一次防腐處理，延長設備壽命至 15 年（普通碳鋼設備壽命僅 8 年）。
• 地質條件排查 ：并網點、隔離點選址需避開地質災害風險區（如滑坡、低洼積水區）。例如：某山區微電網原計劃將并網點選在山腳低洼處，經地質勘查發現該區域雨季易積水，遂調整至山腰地勢較高處，避免設備被淹導致的停電事故。

（三）規避負荷變化風險

按“最大負荷增長” 選址：并網點電壓等級、保護點容量需按 “未來 5-10 年最大負荷” 設計，避免因負荷增長導致 “三點” 設備過載。例如：某新建工業園區當前負荷 2MW，按未來 10 年最大負荷 10MW 設計，選擇 35kV 并網點（而非 10kV），保護點電流定值按 10MW 對應的 1800A 設定，避免后期更換設備。

重要負荷區域優先覆蓋：保護點選址需優先覆蓋“不可中斷負荷”（如數據中心、醫療設備），確保故障時優先切斷非重要負荷，保障核心需求。例如：某醫院微電網將保護點分為兩級 —— 一級保護覆蓋手術室、ICU 電源，二級保護覆蓋普通病房，故障時優先保障一級負荷供電，停電時間控制在 0.02 秒內。

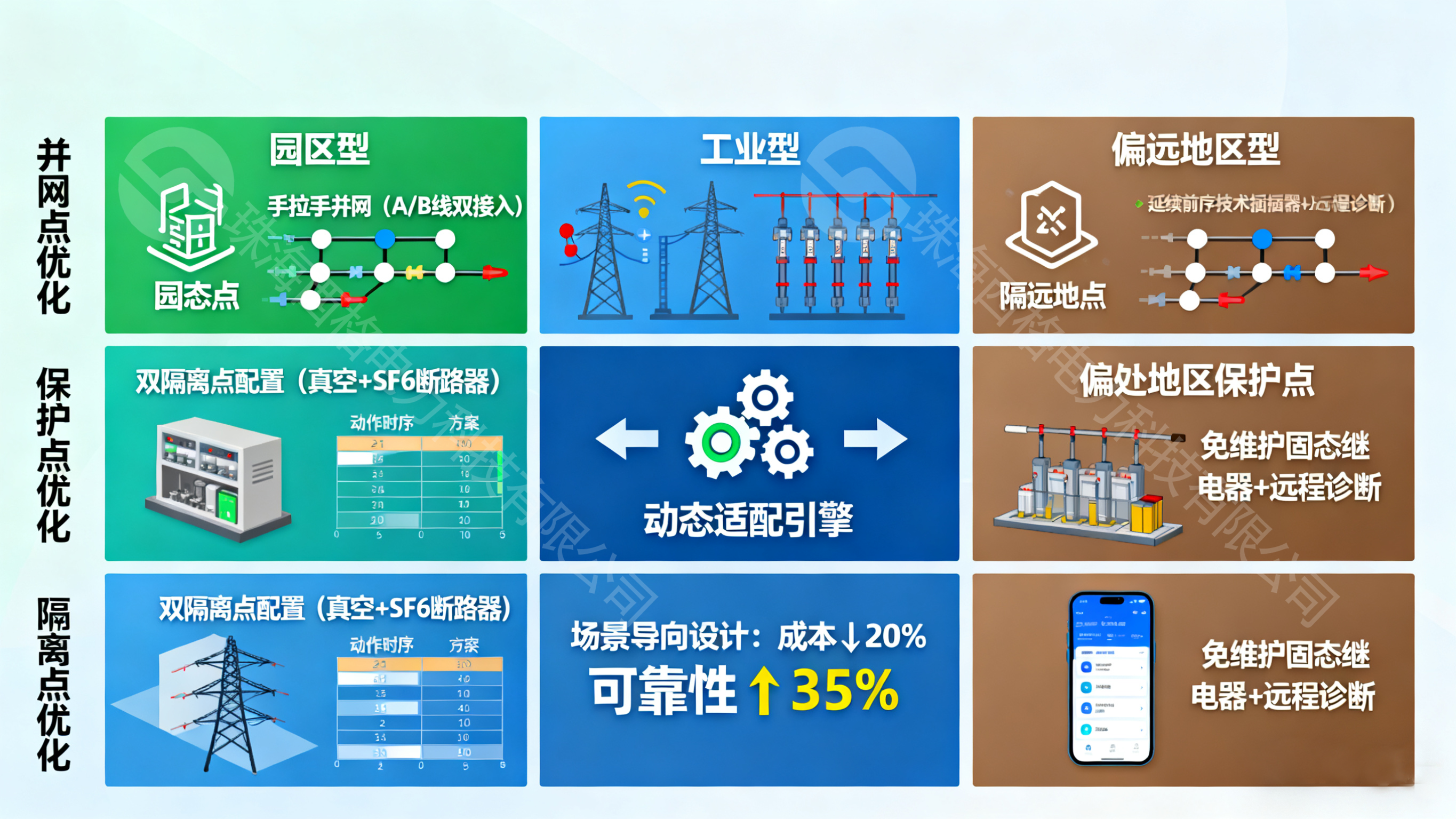

三、 動態適配優化：典型場景優化案例，匹配場景需求

不同類型的直供微電網（如園區型、工業型、偏遠地區型），對“三點” 的功能需求差異顯著，優化需遵循 “場景導向”，避免 “一刀切” 方案。

（一）園區型微電網：側重“靈活擴容” 與 “成本控制”

• 并網點優化 ：選擇10kV 公共電網線路，采用 “手拉手” 并網方式（即兩個并網點接入不同公共電網線路），提升供電可靠性。例如：某科技園區微電網設置兩個 10kV 并網點，分別接入電網公司 A 線和 B 線，當 A 線故障時，可通過 B 線補能，避免園區停電。
• 保護點優化 ：按“負荷分區” 設置保護點（如商業分區、辦公分區、居住分區），每個分區保護點獨立動作，避免單一分區故障影響全網。同時，保護點預留通信接口，便于后期接入園區能源管理平臺，實現 “遠程監控 + 智能跳閘”。

（二）工業型微電網：側重“抗沖擊” 與 “快速響應”

• 并網點優化 ：針對工業負荷（如電機、電爐）啟動電流大的特點，選擇短路容量≥微電網最大沖擊電流 2 倍的公共電網線路，避免并網時電壓波動過大。例如：某鋼鐵廠微電網最大沖擊電流為 800A，選擇短路容量 200MVA 的 35kV 線路作為并網點，并網時電壓波動控制在 ±5% 以內，符合 GB 12325-2023《電能質量 供電電壓偏差》要求。
• 隔離點優化 ：采用“雙隔離點” 配置（主隔離點 + 備用隔離點），主隔離點采用真空斷路器（動作時間 0.05 秒），備用隔離點采用 SF6 斷路器（動作時間 0.03 秒），當主隔離點故障時，備用隔離點可快速投入，確保故障隔離時間≤0.08 秒。

（三）偏遠地區微電網：側重“離網適配” 與 “運維便捷”

• 并網點優化 ：因偏遠地區公共電網可靠性較低，并網點需配套“并網 / 離網自動切換裝置”，當公共電網停電時，可在 0.1 秒內切換至離網模式，由儲能供電。例如：某高原牧區微電網并網點配置雙向變流器，離網時自動調整儲能輸出電壓，保障牧民生活用電（如冰箱、照明）不間斷。
• 保護點優化 ：考慮偏遠地區運維人員不足，保護點采用“免維護” 設計（如選用固態繼電器代替機械繼電器），同時配備遠程診斷功能，運維人員可通過手機 APP 查看保護點狀態，減少現場巡檢頻次（從每月 1 次降至每季度 1 次）。

四、優化方案驗證：通過模擬與測試確保落地可行性

“三點” 選址優化方案需通過 “仿真模擬 + 現場測試” 雙重驗證，避免理論與實際脫節。

（一）仿真模擬：提前發現設計漏洞

利用PSCAD/EMTDC、DIgSILENT 等軟件搭建微電網仿真模型，模擬 “三點” 在不同場景下的運行狀態：

1、故障場景：模擬微電網內部短路、公共電網電壓跌落等故障，驗證保護點、隔離點的動作時序是否符合設計要求；

2、擴容場景：模擬新增新能源或負荷后，并網點短路容量、保護點定值是否仍滿足需求。例如：某微電網通過仿真發現，新增5MW 光伏后，原保護點電流定值不足，提前將定值從 1000A 調整至 1500A，避免設備過載。

（二）現場測試：驗證實際運行效果

方案落地后需進行現場測試，關鍵測試項目包括：

1、并網沖擊測試：在并網點接入微電網時，測試電壓波動、電流沖擊是否在允許范圍；

2、故障隔離測試：人為模擬微電網內部線路短路，測試保護點、隔離點的動作時間與邏輯是否正確；

3、模式切換測試：測試并網點與隔離點聯動實現“并網 / 離網” 切換的斷電時間，確保滿足負荷要求。

直供微電網“三點” 選址優化是一個 “多目標平衡” 的過程，需在安全、成本、靈活之間找到最優解。實踐中，不能僅依賴技術參數，還需結合電網規劃、場景需求、運維能力等因素，通過 “協同設計 - 風險預判 - 動態適配 - 測試驗證” 的閉環流程，確保 “三點” 既能滿足當前運行需求，又能適配未來發展。只有這樣，才能為直供微電網的安全、高效、經濟運行筑牢 “基石”，真正發揮綠電就近消納、提升供電可靠性的核心價值。
