STMicroelectronics LSM6DSV320X 6軸慣性測量單元 (IMU) 是一款復雜的IMU，集成了3軸數字低G加速計、3軸數字高G加速計和3軸數字陀螺儀。STMicroelectronics IMU設計用于提供精確的運動檢測和傳感器融合功能，因此非常適合用于汽車碰撞檢測、運動監控和物聯網 (IoT) 設備。LSM6DSV320X采用四通道架構，可在四個獨立通道上處理加速度和角速度數據，每個通道均具有專用配置、處理和濾波功能。此外，該器件還通過有限狀態機（FSM）實現可配置運動追蹤、通過機器學習內核（MLC）實現上下文感知，因而支持嵌入式人工智能和傳感器融合功能。

數據手冊：*附件：STMicroelectronics LSM6DSV320X 6軸慣性測量單元(IMU)數據手冊.pdf

LSM6DSV320X搭載自適應自配置（ASC）功能，可根據MLC的特定運動模式或決策樹輸出實時自動重新配置器件。該IMU還包含專用的高g值加速度計傳感器，可實現高g值沖擊檢測，因此適用于需要穩健沖擊檢測的應用。其他值得關注的功能包括智能FIFO，容量高達4.5KB，可實現高效數據管理；以及一系列標準中斷功能，如自由落體、喚醒、6D/4D定向、單擊/雙擊、高g值喚醒及高g值沖擊檢測等。LSM6DSV320X設計用于優化系統功耗，同時提供始終感知的智能體驗。

特性

• 四通道架構，用于UI、EIS、OIS和高g值數據處理
• 實現系統功耗優化，提供始終感知的智能體驗
• 智能FIFO支持高達4.5KB的數據緩沖，可實現2至3倍的數據壓縮
  • 100%效率，具有靈活的配置和分區
  • 可存儲時間戳
• 雙加速度計通道
  • 低g值通道：±2g、±4g、±8g和±16g滿量程
  • 高g值通道：±32g、±64g、±128g、±256g和±320g滿量程
• ±250dps、±500dps、±1000dps、±2000dps和±4000dps滿量程
• SPI/I^2^C和MIPI I3C^?^ v1.1串行接口，具備主處理器數據同步功能
• 輔助SPI和MIPI I3C v1.1，用于陀螺儀和加速度計的OIS數據輸出
• 傳感器集線器，支持多達六個傳感器
  • 兩個內部（加速度計和陀螺儀）
  • 四個外部傳感器
• OIS可通過輔助接口或主接口進行配置
• 主接口上的EIS專用通道，配備專用濾波功能
• 高級計步器、步數檢測器和步數計數器
• 大幅運動檢測、傾斜檢測
• 自由落體、喚醒、6D/4D定向、單擊/雙擊、高g值喚醒和高g值沖擊事件檢測中斷（完全可配置）
• 可編程有限狀態機，用于加速度計（高g值和低g值）、陀螺儀和外部傳感器數據處理，速率高達960Hz
• 機器學習內核，支持特征與濾波器導出，適用于人工智能應用
• 嵌入式自適應自配置 (ASC)
• 嵌入式傳感器融合低功耗（SFLP）算法
• 嵌入式溫度傳感器
• 獨立I/O電源
  • I^2^C電壓范圍：1.62V至3.6V
  • SPI/MIPI I3C擴展電壓范圍：1.08V至3.6V
• 組合高性能模式下的供電電流
  • 六軸配置：0.67mA
  • 九軸配置：0.80mA
• HBM ESD保護：2kV（最大值）
• 工作溫度范圍：-40 °C至+85 °C
• 緊湊型2.5mmx3mmx0.83mm LGA-14L封裝
• 符合ECOPACK和RoHS標準

引腳連接

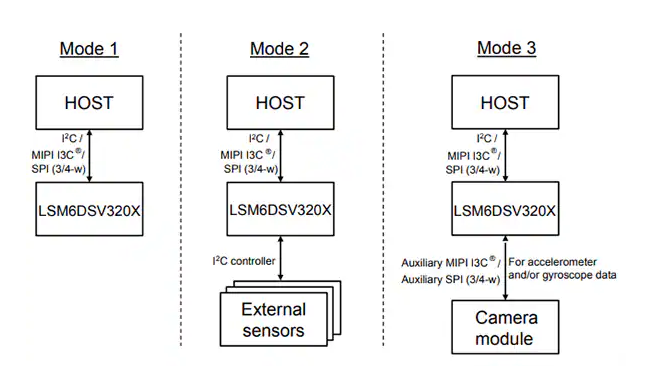

連接模式

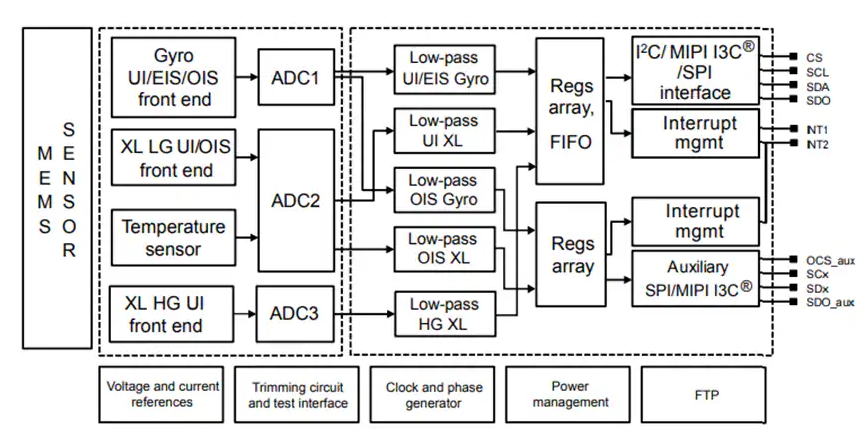

濾波器框圖

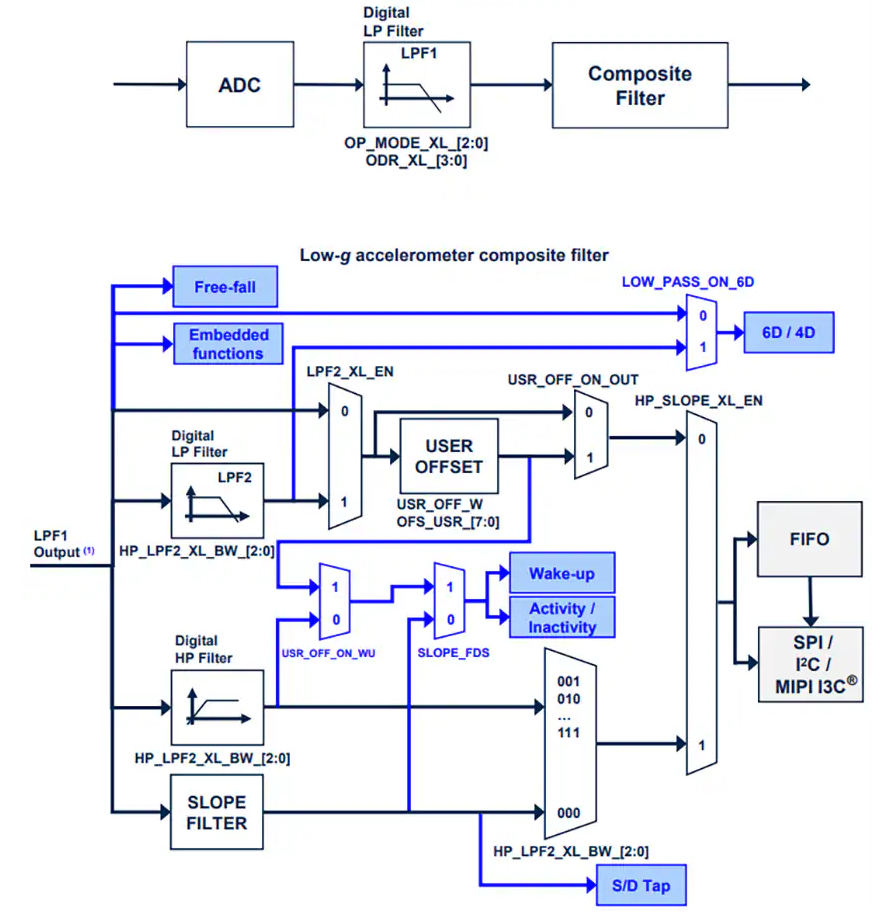

低g值加速度計框圖

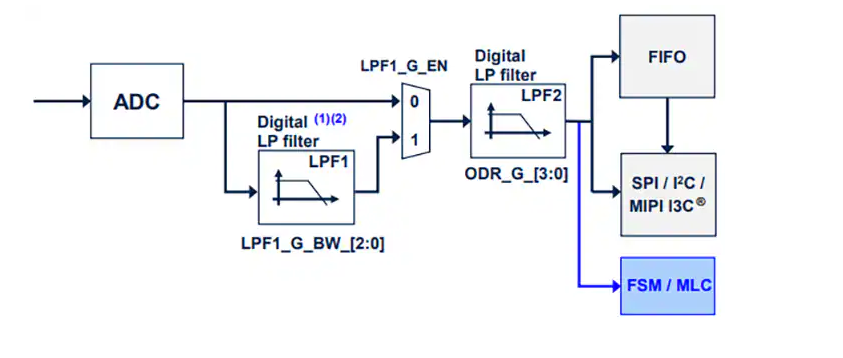

陀螺儀濾波器框圖

LSM6DSV320X：面向高端應用的智能6軸慣性測量單元

引言

隨著物聯網、智能手機、穿戴設備、汽車安全系統和增強/虛擬現實等應用的快速發展，對運動傳感器的性能、功耗和集成度提出了更高要求。STMicroelectronics 推出的 LSM6DSV320X 是一款集成了低功耗、高精度、嵌入式AI與多通道架構的6軸慣性測量單元，為下一代智能設備提供了強大的運動感知能力。

核心特性概覽

1. 四通道架構

LSM6DSV320X 采用獨特的四通道數據處理架構，分別為：

• 用戶界面 ：用于常規運動跟蹤
• 光學防抖 ：專為攝像頭OIS設計
• 電子防抖 ：提升視頻拍攝穩定性
• 高g值加速度檢測 ：適用于碰撞檢測、沖擊感知

每個通道具備獨立的配置、濾波與數據處理能力，實現了真正的并行處理。

2. 雙加速度傳感器

• 低g通道 ：±2/±4/±8/±16 g
• 高g通道 ：±32/±64/±128/±256/±320 g
  專為汽車碰撞檢測、運動沖擊等高頻高動態場景設計。

3. 陀螺儀性能

• 量程范圍：±250/±500/±1000/±2000/±4000 dps
• 支持高達 7.68 kHz 的輸出數據率

4. 嵌入式智能與低功耗特性

• 機器學習核心 ：支持8個決策樹，256個節點，可實現本地AI推理
• 有限狀態機 ：最多8個獨立FSM，用于手勢識別、動作檢測等
• 自適應自配置 ：根據運動模式或MLC輸出自動調整設備配置
• 傳感器融合低功耗算法 ：提供6軸姿態四元數、重力向量等

5. 智能FIFO與接口靈活性

• 最大 4.5 KB FIFO ，支持數據壓縮與動態分配
• 支持 SPI / I2C / MIPI I3C? v1.1 等多種接口
• 輔助SPI與I3C接口專為OIS和EIS設計

典型應用場景

技術亮點解析

嵌入式AI與FSM

MLC和FSM允許將部分算法從主處理器遷移至傳感器本身，顯著降低系統功耗，同時提升響應速度。例如：

• 跑步、步行、駕駛等活動的自動識別
• 手勢識別（如“抬腕查看”、“雙擊喚醒”）

高精度時間戳與數據同步

內置32位時間戳，分辨率達 21.7 μs ，支持多傳感器數據同步，適用于EIS、OIS等對時序要求極高的應用。

靈活的電源與濾波配置

支持多種功耗模式（高性能、正常、低功耗、高精度ODR等），用戶可根據應用需求在精度與功耗之間取得平衡。

完整的嵌入式功能

包括：

• 步數檢測與計數
• 傾斜檢測
• 顯著運動檢測
• 自由落體、喚醒、6D/4D方向識別
• 單擊/雙擊識別

封裝與電氣特性

• 封裝 ：LGA-14L，尺寸僅 2.5 × 3.0 × 0.83 mm
• 工作溫度 ：-40°C 至 +85°C
• 供電電壓 ：
  • VDD：1.71 V – 3.6 V
  • VDDIO：1.08 V – 3.6 V
• 典型功耗 ：
  • 6軸高性能模式：0.67 mA
  • 9軸配置（含外部傳感器）：0.80 mA
