強強聯手，共推MA853專用ASIC —為高效散熱而生

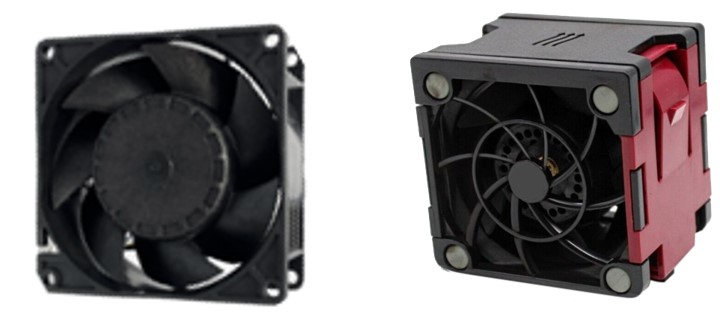

在服務器(Server)、交換機、電源供應器、變頻器及太陽能板...等系統中，散熱風扇扮演著極為關鍵的角色，對于系統穩定與效能表現具有深遠影響。針對此類熱門產品的散熱需求，笙泉科技攜手東芝電子共同開發，近日正式推出新一代 BLDC ASIC—MA853。此款三相無刷馬達控制ASIC，整合智能相位控制技術(InPAC)與閉環速度控制(Closed loop speed control)功能，可大幅提升驅動效率與轉速穩定性。

笙泉的服務器散熱風扇方案系采用32位ASIC (MA853)作為主控，搭載雙核心Cortex?-M0與東芝電子(Toshiba)的MCD馬達控制模塊，實現高效率的全弦波驅動控制。MA853內建高效能預驅動器(Gate Driver)，可靈活驅動多種外部N-MOSFET組件，具備高度整合性與彈性；且支持多點式轉速控制，并內建多重保護機制，有效提升風扇運轉的穩定性與安全性，滿足各類高效散熱應用的嚴苛需求。

InPAC：馬達效能優化關鍵

InPAC透過智能調整驅動電壓與電流的相位，使兩者完美同步，實現高效能驅動，進一步釋放馬達的最大有效功率。這項創新的硬件技術(InPAC)可在馬達調校初期自動初始化，藉由自動偵負載變化并實時優化馬達參數，大幅減少工程人員的調校工作，有效縮短開發時程，全面提升產品開發效率與穩定性。

智能調校，穩定驅動

傳統的有感應馬達通常需搭配三個霍爾傳感器(Hall Latch)來偵測轉子位置；而本方案的MA853僅需一個霍爾組件(Hall Element)即可完成偵測，大幅簡化硬件設計。此外，MA853在調機階段無需透過Keil C修改程序，搭配專屬UI界面即可輕松完成各項參數設定。該UI界面支持緩存器讀寫、參數設定儲存與讀取、差異比對等功能，讓開發與調校過程更加直覺高效。

透過UI界面，用戶可設定馬達的過壓保護與欠壓保護，避免馬達在高于或低于額定電壓的情況下運轉，確保系統穩定與安全。針對轉速控制，MA853支持多點PWM曲線斜率調整功能，可根據輸入duty對應轉換為輸出duty，實現馬達轉速的線性化控制，或依需求設定非線性輸出。

閉環穩速，散熱首選

同時支持閉環速度控制技術，可在動態功率波動和負載變化的情況下，智慧調節并穩定馬達轉速。此功能對于如服務器風扇等關鍵應用，或其他對散熱穩定性要求極高的場景而言，具備重要價值。

再者，當外部PWM輸入為0時，若馬達因外力帶動而轉動，一般馬達控制器仍會輸出FG(Frequency Generator)方波訊號，可能導致上位控制系統誤判馬達正在運轉。笙泉的MA853則具備更智能的設計：僅在PWM有輸入duty（且大于UI所設定的停止運轉門檻值）或PWM處于高電位時，才會輸出FG訊號。因而有效避免誤判情況，確保系統偵測的準確性與穩定性。

方案特性

智能相位控制(InPAC)、閉環速度控制技術

●雙核心Cortex?-M0、MCD馬達控制，封裝QFN32 (4x4x0.85mm)

●內建LDO 5V與N/N Gate Driver，可放入25mm圓形中空PCB

●僅需一件霍爾傳感器(Hall element or latch)有感全弦波控制

●電壓12V，PWM載波可達93.7KHz，轉速可達50,000 rpm

●透過軟件可設置參數，并透過4線式(COM Port)燒寫參數

●可實行多點式轉速控制，更加彈性

●Open/Close loop控制、過/欠壓點保護(可固件/硬件)、過溫保護(硬件)、過流保護(硬件)

應用領域:

服務器冷卻風扇、鼓風機、太陽能板/系統的散熱風扇....等。

應用方框圖:

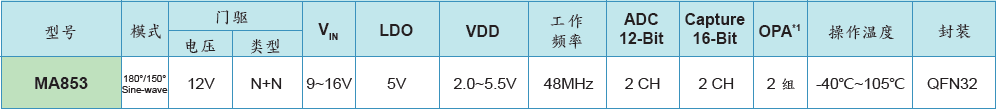

MA853規格表:

*另可瀏覽笙泉科技官網 服務器風扇方案 和 BLDC ASIC (MA853)產品頁面.
