在工業自動化領域，運動控制的精度和穩定性直接決定了生產效率和產品質量。近日，睿擎SDK V1.5.0版本重磅發布，其中EtherCAT多軸控制技術的升級尤為引人注目。今天，我們就來深入解析這項技術是如何實現低抖動、高精度的多軸協同控制的。

一、EtherCAT技術：工業自動化的高速通信引擎

EtherCAT（Ethernet Control Automation Technology）作為一種高性能工業以太網技術，其最大特點在于突破了傳統以太網的通信限制。與普通以太網節點需要接收、處理、轉發三個步驟不同，EtherCAT采用了"即時處理"機制——當數據包經過每個節點時，設備會立即讀取屬于自己的數據，并將需要發送的數據插入到報文中，整個過程僅需幾納秒的延遲。

這種高效的通信方式使EtherCAT具備了以下顯著優勢：

●高速通信：使用100Mbit/s或1Gbit/s以太網速度，有效數據率可達90%以上

●微秒級延遲：通信延遲通常在微秒級別，1000個I/O的更新時間僅需30us左右

●精確同步：利用分布式時鐘（DC）技術，實現多軸高精度同步

●靈活拓?fù)?/strong>：支持線型、樹型、星型等多種拓?fù)浣Y(jié)構

二、睿擎1.5.0版本的EtherCAT技術突破

1. DC補償功能：解決多軸抖動難題

分布式時鐘同步是EtherCAT實現高精度多軸控制的關鍵技術，但在實際應用中，由于硬件差異和環境因素，同步精度往往會受到影響。睿擎派1.5.0版本新增了DC自動補償功能，能夠?qū)崟r(shí)監測和補償各節點間的時間偏差。

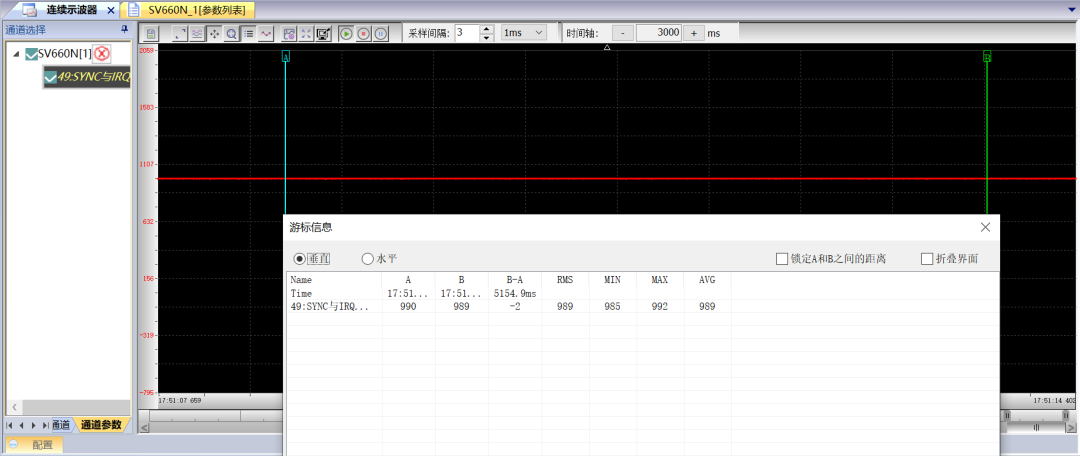

技術亮點：在250us控制周期下，抖動穩定控制在±5us以內，這意味著多軸協同運動時，各軸的動作偏差被嚴格控制在微秒級別，極大提高了運動控制的精度和穩定性。

2. 多模式電機控制：滿足不同應用場景

新版本提供了豐富的EtherCAT主站示例，包括CSP（周期同步位置模式）、CST（周期同步轉矩模式）和CSV（周期同步速度模式）等多種控制模式，滿足不同的運動控制需求：

3. 多電機示例：簡化多軸系統開發

1.5.0版本特別新增了多電機控制示例，為開發者提供了完整的多軸協同控制解決方案。該示例通過EtherCAT主站同時控制兩個伺服電機，實現了復雜的多軸運動控制邏輯?？梢酝ㄟ^(guò)修改例程，添加更多電機控制。

三、技術實現：EtherCAT多軸控制系統的核心流程

下面我們來看看睿擎派上EtherCAT多軸控制系統的實現流程：

1. DC補償功能：解決多軸抖動難題

EtherCAT主站初始化是整個系統的基礎，主要包括以下步驟：

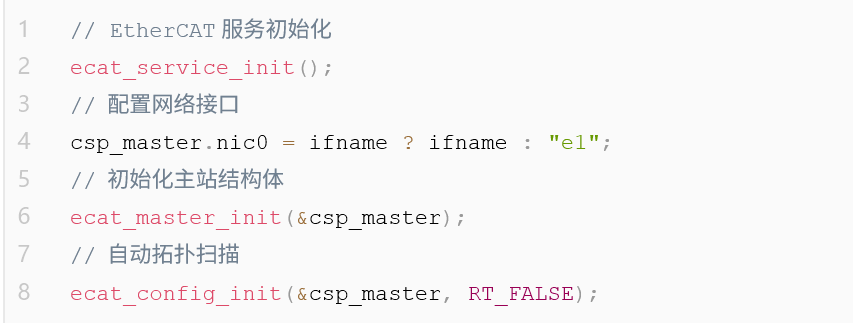

這段代碼完成了EtherCAT主站服務的初始化、網絡接口配置、主站結構體初始化和自動拓?fù)鋻呙?，為后續的通信建立基礎。

2. DC同步配置

DC同步是實現多軸協同控制的關鍵，通過以下代碼配置分布式時鐘同步：

這一步驟確保了所有從站設備的時鐘精確同步，為后續的實時控制提供了時間基準。

1. DC補償功能：解決多軸抖動難題

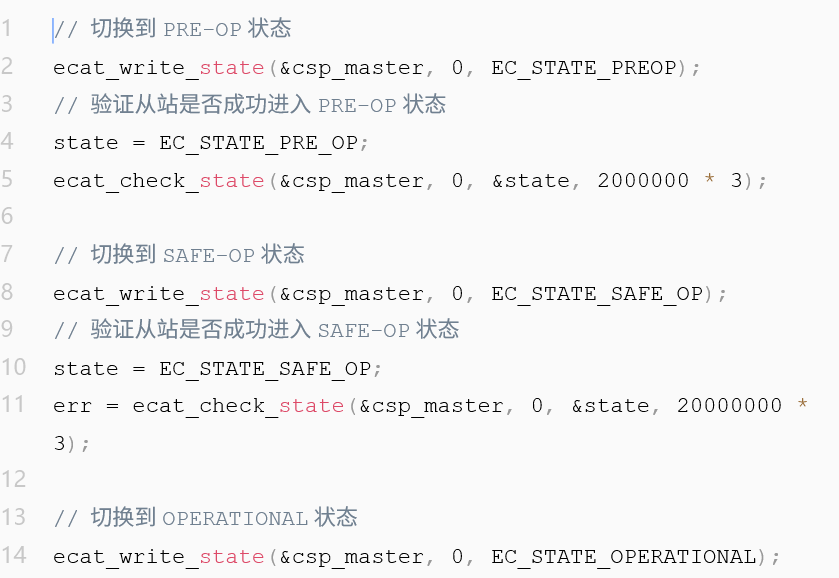

EtherCAT通信遵循嚴格的狀態機轉換流程，從INIT→PREOP→SAFEOP→OP逐步切換，確保通信穩定可靠：

每個狀態轉換都有嚴格的驗證機制，確保所有設備都能正確響應并進入目標狀態。

4. 實時控制循環

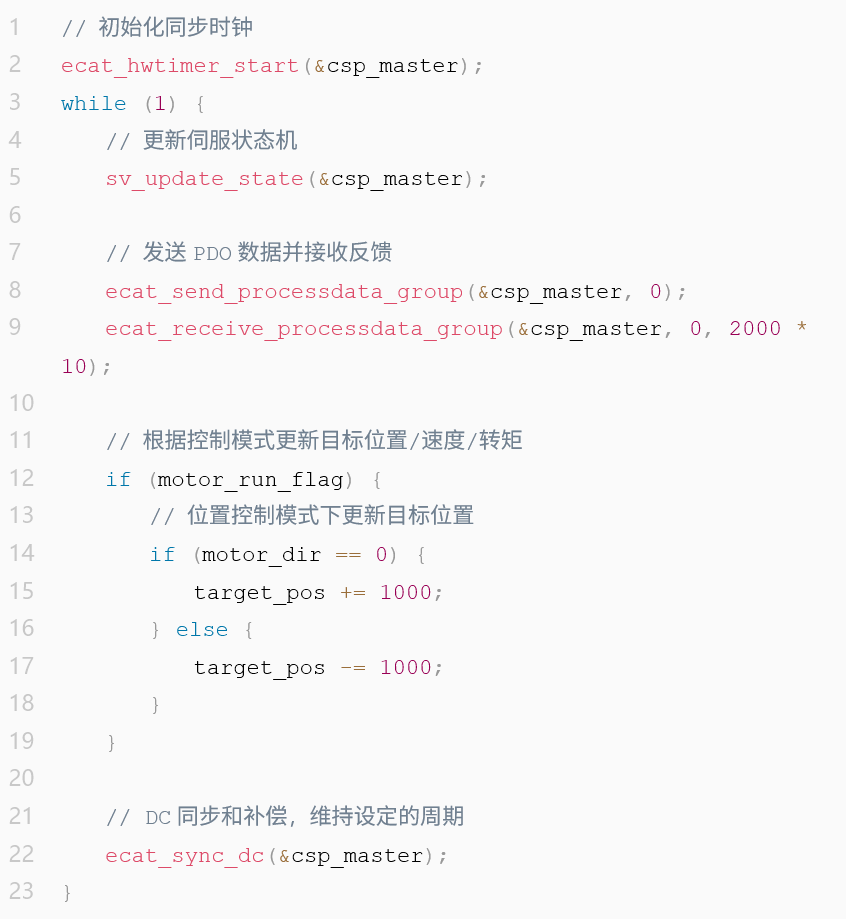

在進入OPERATIONAL狀態后，系統進入實時控制循環，實現電機的精確控制：

這個實時控制循環實現了數據的周期性更新和發送，配合DC同步機制，確保了控制指令的精確執行。

四、實際應用：如何在睿擎派上開發EtherCAT多軸控制系統

1. 硬件準備

開發EtherCAT多軸控制系統需要以下硬件：

●睿擎派RC3506工業開發板

●EtherCAT伺服驅動器（推薦匯川SV660N或LICHUAN-LC10E）

●伺服電機

●網線、電源線等連接線材

2. 硬件連接

將伺服控制器IN口與開發板ETH1網口連接，伺服電機的電源線和編碼器線分別接入相應接口。如果需要連接多個電機，按照菊花鏈方式連接各個伺服控制器。

3. 開發流程

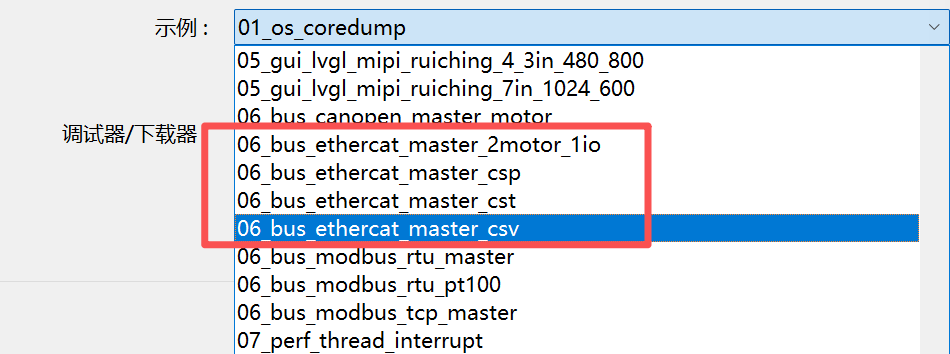

在RuiChing Studio IDE中，創建EtherCAT示例工程，根據實際需求選擇合適的控制模式（CSP/CSV/CST）。主要開發步驟包括：

1.創建示例工程（如06_bus_ethercat_master_csp）

2.根據實際硬件配置修改網絡接口和從站參數

3.編譯并下載程序到開發板

4.通過命令行控制電機運行

4. 常用控制命令

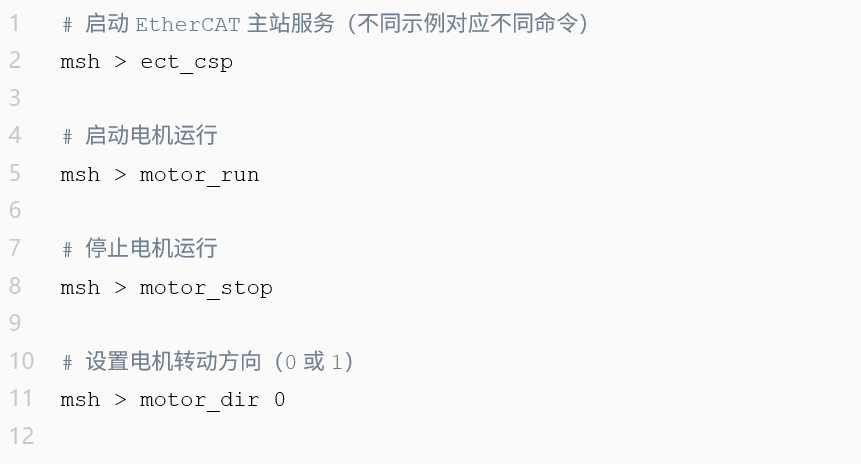

睿擎派提供了簡單易用的命令行接口，方便開發者控制和調試：

五、工業應用案例

睿擎派的EtherCAT多軸控制技術已經在多個工業場景中得到應用：

1. 自動化生產線

在自動化生產線上，多個伺服電機需要精確協同工作，完成復雜的裝配、搬運等任務。睿擎派的EtherCAT多軸控制技術能夠確保各軸之間的精確同步，提高生產效率和產品質量

2. 機器人控制系統

工業機器人通常需要多個關節協同運動，對控制精度和實時性要求極高。睿擎派的低抖動EtherCAT解決方案為機器人控制系統提供了可靠的通信基礎。

3. 精密加工設備

在CNC機床、激光加工等精密設備中，多軸協同控制的精度直接影響加工質量。睿擎派的EtherCAT技術能夠提供微秒級的控制精度，滿足高端制造需求。

六、總結與展望

睿擎SDK V1.5.0版本的EtherCAT多軸控制技術，通過DC補償功能、多模式控制和豐富的示例，為工業自動化領域提供了一套完整、高效的解決方案。特別是在多軸協同控制場景下，±5us的抖動控制能力，極大地提升了系統的控制精度和穩定性。

隨著工業4.0的深入發展，對運動控制的要求將越來越高。睿擎平臺將繼續優化和完善EtherCAT技術，為開發者提供更加強大、易用的工具和解決方案，助力工業自動化的創新與發展。
