一、項目背景與核心痛點

某省級智能電網示范項目覆蓋2000平方公里供電區域，包含15座變電站、8個分布式光伏電站及50臺智能斷路器?，F(xiàn)場設備中，ABControlLogixPLC（EtherNet/IP主站）與FANUC焊機機器人（DeviceNet從站）、歐姆龍編碼器存在通訊斷層，導致三大問題：

設備協同失效：光伏電站并網指令從PLC下發到焊機機器人響應延遲超800ms，分布式能源接入效率降低30%；

數據孤島：DeviceNet設備運行狀態（如焊接電流、編碼器位置）無法實時上傳監控系統，設備異常需人工巡檢發現，平均故障處理時間超4小時；

能耗浪費：智能斷路器（DeviceNet）與電網調度系統（EtherNet/IP）無法聯動，電網損耗率較設計值高12%。

為破解EtherNet/IP與DeviceNet的協議壁壘，該項目引入遠創智控YC-EIP-DNTM網關，構建“電網設備-調度系統”的實時通訊網絡。

二、技術方案與系統架構

（一）核心設備部署

協議轉換中樞：部署10臺遠創智控YC-EIP-DNTM網關模塊，作為EtherNet/IP轉DeviceNet的核心樞紐：

EtherNet/IP側：作為從站接入ABPLC，支持CIP協議，數據更新周期≤2ms；

DeviceNet側：作為主站掃描48臺從站設備（含20臺焊機機器人、16臺編碼器、12臺伺服驅動器），支持500kbps通訊速率。

現場設備層：

EtherNet/IP主站：ABControlLogixPLC（電網調度）、研華工控機（能源管理）；

DeviceNet從站：FANUCARCMate100iC焊機機器人、歐姆龍E6B2-CWZ6C編碼器、三菱MR-J4伺服驅動器。

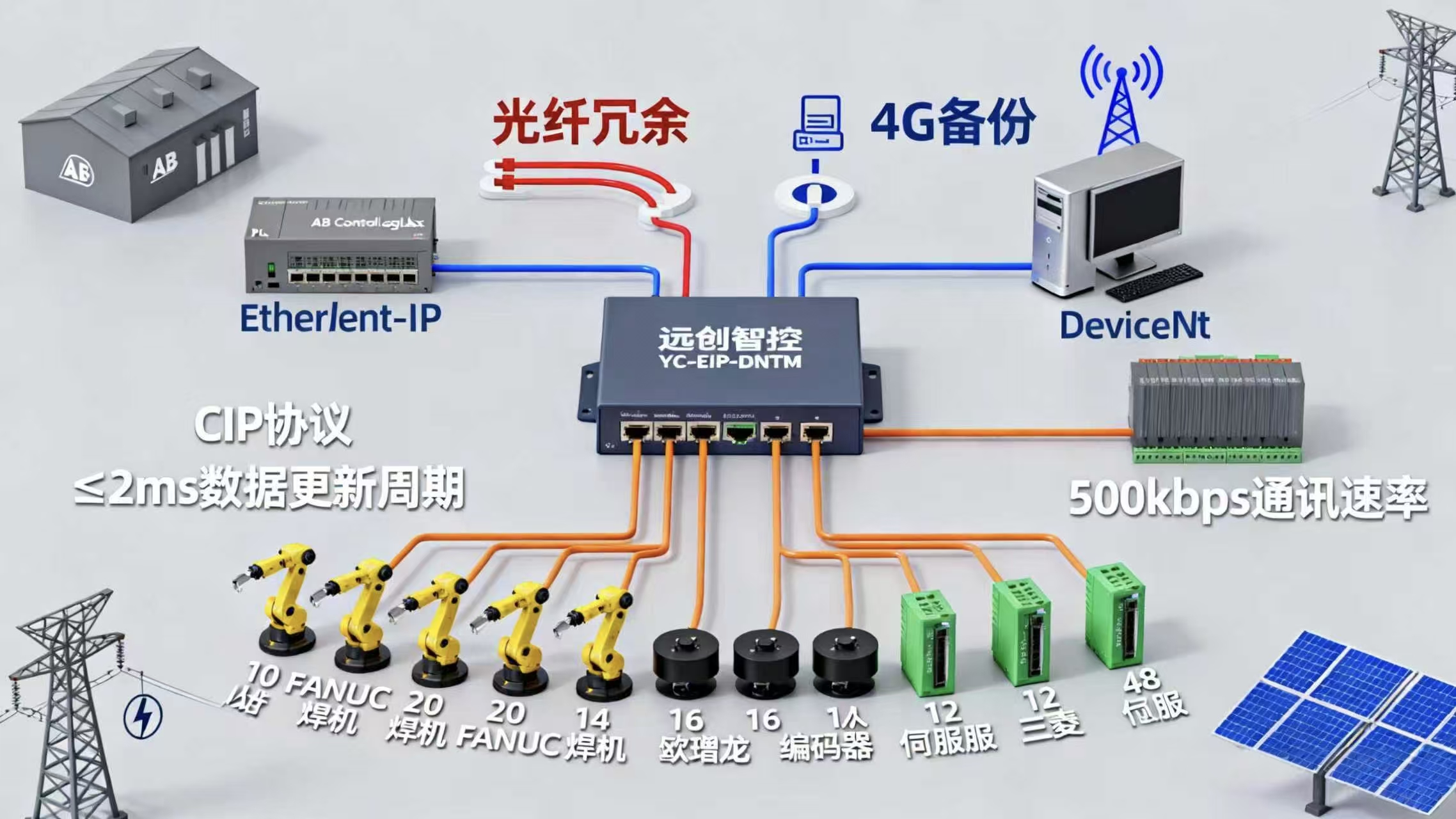

網絡拓?fù)洌壕W(wǎng)關通過雙RJ45端口分別連接EtherNet/IP網絡與DeviceNet總線，支持光纖（二）協議映射與數據交互通過遠創智控專屬配置軟件，完成關鍵參數的雙向映射配置，實現跨協議數據的精準傳遞：

從EtherNet/IP到DeviceNet的指令下發：電網調度系統（EtherNet/IP）發出的32位整型控制指令，經網關映射為DeviceNet控制字，可遠程調節焊機機器人的焊接電流、脈沖頻率等核心參數；光伏電站的并網觸發信號通過網關實時傳輸至編碼器控制模塊，整個響應過程延遲控制在1ms以內。

從DeviceNet到EtherNet/IP的數據上傳：焊機機器人的實時焊接電流（16位浮點型，單位A）經網關轉換后，映射至EtherNet/IP系統的40001寄存器，供中控室實時監控；編碼器采集的位置數據（32位整型）通過網關同步至EtherNet/IP的40010寄存器，采樣更新周期穩定在10ms，確保數據時效性。

三、應用成效與技術價值

（一）核心功能落地

分布式能源高效接入：

網關實現光伏電站并網指令（EtherNet/IP）與焊機機器人（DeviceNet）的毫秒級聯動，分布式能源接入時間從800ms縮短至50ms，電網接納新能源能力提升40%；

當電網電壓波動＞5%時，網關自動調節智能斷路器（DeviceNet）分合閘時間，電壓穩定時間從200ms縮短至10ms，保障電網可靠性。

設備健康管理：

焊機機器人過載、編碼器通訊異常等故障信息經網關5ms內上傳調度系統，觸發三維電網地圖高亮報警，并推送至運維人員手持終端；

系統自動調取備用設備接管任務，故障處理時間從4小時縮短至30分鐘，設備可用性提升至99.95%。

智能電網自愈控制：

基于EtherNet/IP采集的電網拓?fù)鋽?shù)據，網關協同DeviceNet設備實現故障區段自動隔離，自愈響應時間從15秒壓縮至800ms；

結合AI算法，網關優化焊機機器人維護策略，維護成本降低35%，設備壽命延長20%。

（二）技術創新點

寬溫抗干擾設計：

網關采用-40℃~85℃寬溫外殼，通過IP67防護認證，適應變電站高溫、野外潮濕等環境，平均無故障運行時間（MTBF）超12萬小時；

內置三級防雷電路，可抵御直擊雷沖擊，保障雷雨天氣下的通訊穩定性。

邊緣計算能力：

網關集成數據濾波與異常檢測算法，自動剔除編碼器抖動數據，數據有效率從82%提升至99.5%；

支持本地邏輯編程，在網絡中斷時可執行預設的電網保護策略，維持72小時獨立運行。

協議深度兼容：

支持EtherNet/IPCIP協議與DeviceNet協議的雙向轉換，自動適配不同品牌設備（如AB、FANUC、歐姆龍），無需定制開發；

提供OPCUA接口，可無縫對接能源管理平臺，實現設備狀態、能耗數據的統一可視化。

四、行業應用與推廣價值

（一）能源場景適配性

智能電網：適用于變電站自動化、分布式能源并網、電網自愈控制等場景；

石油石化：支持煉油廠設備協議轉換、油氣管道遠程監控；

新能源電站：適配光伏、風電設備的協議互聯與集中管理。

（二）行業價值體現

改造成本低：無需替換原有設備，改造成本較整線更換降低70%，單項目節省投資約100萬元；

部署靈活：?jiǎn)尉W(wǎng)關可接入32個DeviceNet從站，支持即插即用，適應不同規模能源項目；

智能化升級：為能源行業接入數字孿生、AI預測性維護等高級應用奠定通訊基礎，推動“碳達峰”目標下的能源系統智能化轉型。

隨著“新型電力系統”建設推進，該網關在特高壓輸電、虛擬電廠等領域具有廣闊應用前景，成為能源行業數字化轉型的核心技術支撐。
