STMicroelectronics X-NUCLEO-ESE01A1安全元件擴展板基于STSAFE-A120安全認證IC。它可以與任何STM32 Nucleo開發板一起使用。板載STSAFE-A120已預配置為標準評估配置文件，并兼容Arduino^?^ UNO R3連接器。

數據手冊：*附件：STMicroelectronics X-NUCLEO-ESE01A1安全元件擴展板數據手冊.pdf

STMicroelectronics X-NUCLEO-ESE01A1擴展板與包含示例代碼的免費X-CUBE-STSE01軟件包一起使用，演示安全應用的實施。

特性

• 搭載的STSAFE-A120采用標準評估概述定制
• Arduino UNO R3連接器
• 與STM32 ODE兼容的免費驅動、中間件和軟件示例
• 符合RoHS和WEEE標準

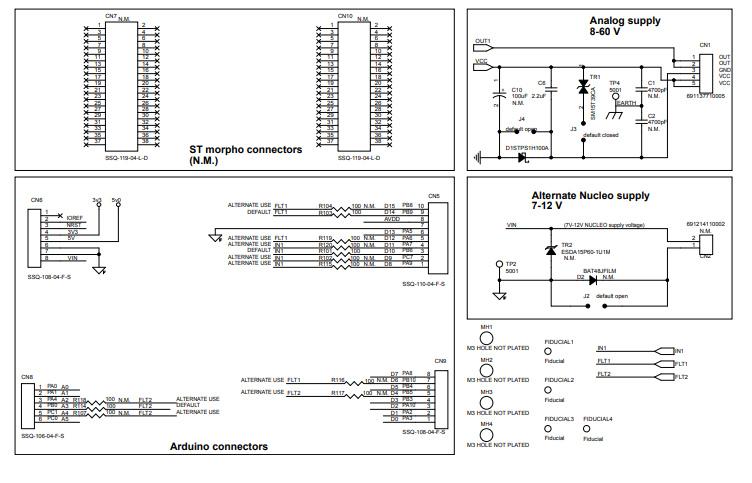

電路原理圖

X-NUCLEO-ESE01A1安全擴展板技術解析與應用實踐?

?一、硬件架構與核心特性?

1. ?安全元件集成?
   • 板載STSAFE-A120安全芯片，支持標準評估配置文件，提供硬件級加密與密鑰管理功能。
   • 雙封裝兼容性：支持SO8N和DFN8 3x2兩種封裝，適應不同PCB布局需求。
2. ?接口設計?
   • ?Arduino UNO R3連接器?：快速接入STM32 Nucleo開發板生態，簡化原型開發流程。
   • ?I2C總線優化?：通過跳線（SB1/SB2）可選2.2kΩ上拉電阻，適配不同通信距離需求。
3. ?電源管理?
   • 3.3V/VCC雙電源選擇（通過P1/P2跳線配置），兼容寬電壓外設。
   • 復位電路設計：RST1引腳通過1kΩ電阻與電容網絡實現穩定復位時序。

?二、軟件生態與開發支持?

1. ?X-CUBE-STSE01軟件包?
   • 提供免費驅動與中間件，包含以下關鍵功能示例：
     • 安全認證協議實現（如TLS握手）
     • 密鑰生成與存儲管理
     • 數據簽名/驗簽流程
2. ?典型應用場景?
   • ?設備身份認證?：通過STSAFE-A120的硬件安全區實現防克隆保護。
   • ?安全通信?：為IoT設備提供端到端加密通道，適用于智能家居/工業網關。

?三、工程部署注意事項?

1. ?硬件配置建議?
   • 默認配置：SB1/SB2/SB3焊接0Ω電阻，I2C上拉使能；P1/P2跳線連接VCC與3V3。
   • 長距離通信時需增大上拉電阻值（參考手冊2.2kΩ默認值）。
2. ?調試技巧?
   • 通過監測RESET-C1信號確認安全元件復位狀態。
   • 若I2C通信失敗，優先檢查SCL/SDA線序（CN5引腳9/10）及上拉配置。

?四、行業應用案例?

• ?醫療設備?：存儲患者數據加密密鑰，符合HIPAA合規要求。
• ?消費電子?：防止固件篡改，保障OTA升級安全性。

注：完整原理圖與BOM表參考手冊第2-3頁，版本代碼XN$ESE01A1A對應首版硬件。
