LMK04000系列精密時鐘調理器提供低噪聲抖動清除、時鐘倍增和分配，無需高性能壓控晶體振蕩器 （VCXO） 模塊。LMK04000 系列采用級聯 PLLatinum 架構，結合外部晶體和變?nèi)?a target="_blank">二極管，提供低于 200 飛秒 （fs） 的均方根 （RMS） 抖動性能。
*附件：lmk04031.pdf

級聯架構由兩個高性能鎖相環 （PLL）、一個低噪聲晶體振蕩器電路和一個高性能壓控振蕩器 （VCO） 組成。第一個PLL （PLL1）提供低噪聲抖動清除器功能，而第二個PLL （PLL2）執行時鐘生成。PLL1 可以配置為與外部 VCXO 模塊配合使用，也可以使用帶有外部晶體和變?nèi)荻O管的集成晶體振蕩器。當與非常窄的環路帶寬一起使用時，PLL1 使用 VCXO 模塊或晶體的卓越近相位噪聲（偏移低于 50 kHz）來清潔輸入時鐘。PLL1的輸出用作PLL2的干凈輸入基準電壓源，鎖定集成VCO。PLL2的環路帶寬可以?xún)?yōu)化，以清除遠相位噪聲（偏移量高于50 kHz），其中集成VCO的性能優于PLL1中使用的VCXO模塊或晶體。

LMK04000系列具有雙冗余輸入、五個差分輸出和可選的上電默認時鐘。輸入模塊配備了信號丟失檢測和參考時鐘的自動或手動選擇。每個時鐘輸出由一個可編程分頻器、一個相位同步電路、一個可編程延遲和一個LVDS、LVPECL或LVCMOS輸出緩沖器組成。CLKout2 上提供默認啟動時鐘，可用于為現場可編程門陣列 （FPGA） 或微控制器提供初始時鐘，在系統上電過程中對抖動清除器進行編程。

特性

• 級聯 PLLatinum PLL 架構
• PLL1
• 相位檢測器速率高達 40 MHz
• 集成低噪聲晶體振蕩器電路
• 帶LOS的雙冗余輸入?yún)⒖紩r(shí)鐘
• PLL2
• 歸一化 [1 Hz] PLL 本底噪聲為 -224 dBc/Hz
• 鑒相器速率高達 100 MHz
• 輸入倍頻器
• 集成低噪聲VCO
• 超低RMS抖動性能
• 150 fs RMS 抖動 （12 kHz – 20 MHz）
• 200 fs RMS 抖動 （100 Hz – 20 MHz）
• LVPECL/2VPECL、LVDS和LVCMOS輸出
• 支持高達 1080 MHz 的時鐘速率
• 上電時默認時鐘輸出 （CLKout2）
• 五個專用通道分頻器和延遲模塊
• 引腳兼容系列時鐘設備
• 工業溫度范圍：-40 至 85 °C
• 3.15 V 至 3.45 V 工作電壓
• 封裝：48 引腳 LLP （7.0 x 7.0 x 0.8 mm）

參數

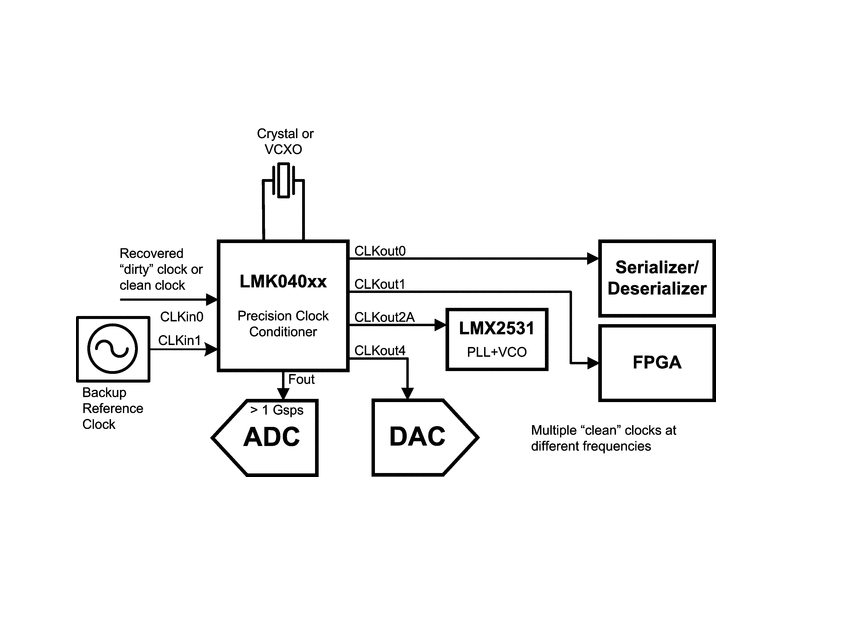

方框圖

?1. 產品概述?
LMK04031是TI（德州儀器）推出的LMK04000系列精密時鐘調節器成員，采用級聯PLLatinum?架構，專為超低抖動時鐘生成與分配設計。核心特性包括：

• ?雙PLL級聯架構?：PLL1（最高40MHz相位檢測率）用于參考時鐘清潔，PLL2（最高100MHz相位檢測率）負責時鐘生成，結合外部晶體/VCXO實現亞200飛秒 RMS抖動性能。
• ?輸出類型?：支持LVPECL/2VPECL、LVDS和LVCMOS輸出，頻率最高達1080MHz。
• ?應用領域?：數據轉換器時鐘、無線基礎設施、網絡設備（SONET/SDH）、醫療及軍事航空等。

?2. 關鍵特性?

• ?超低抖動?：12kHz–20MHz帶寬下150fs RMS，100Hz–20MHz下200fs RMS。
• ?靈活配置?：5個獨立可編程通道（分頻/延遲/使能控制），支持冗余參考輸入（CLKin0/1）和自動切換模式。
• ?集成功能?：內置VCO（1430–1570MHz）、晶體振蕩電路、頻率倍增器及可編程環路濾波器（支持3/4階）。

?3. 架構與功能?

• ?PLL1?：清潔輸入時鐘，窄帶寬（10–200Hz）優化近端相位噪聲。
• ?PLL2?：寬帶寬（50–200kHz）抑制遠端噪聲，集成VCO提供低噪聲時鐘源。
• ?時鐘分配?：各通道支持分頻（2–510）、相位延遲（0–2250ps，步進150ps）及同步控制（SYNC*引腳）。

?4. 電氣特性?

• ?工作條件?：3.15–3.45V供電，工業溫度范圍（-40°C至85°C）。
• ?相位噪聲?：典型值-110dBc/Hz @1kHz偏移（250MHz輸出）。
• ?封裝?：48引腳WQFN（7.0×7.0×0.8mm），帶裸露焊盤增強散熱。

?5. 設計支持?

• ?外部元件?：需配置PLL1/PLL2環路濾波器，推薦使用高質量VCXO或晶體（6–20MHz）。
• ?熱管理?：建議PCB設計包含散熱過孔和銅層，確保結溫≤125°C。
• ?編程接口?：通過Microwire串行接口（CLKuWire/DATAuWire/LEuWire）配置寄存器。

?6. 典型應用電路?

• 冗余參考時鐘輸入（LVDS/LVPECL/LVCMOS兼容）。
• 可選晶體振蕩器模式（需外接晶體和變?nèi)荻O管）。
• 輸出端推薦AC耦合，LVDS/LVPECL需匹配終端電阻。

?7. 性能優化建議?

• 選擇低相位噪聲VCXO以?xún)?yōu)化整體抖動。
• 使用內部集成濾波器組件減少外部元件數量。
• 通過頻率倍增器（EN_PLL2_REF2X）提升PLL2比較頻率，降低帶內噪聲。

?文檔范圍?
涵蓋器件功能、寄存器配置、電氣參數、應用電路及布局指南，適用于高頻低抖動時鐘系統設計。
