一、工業配電系統絕緣監測

隨著企業用電系統日趨復雜，電力設備在高溫、高濕、腐蝕等惡劣環境中的運行已成為常態。傳統配電系統往往缺乏預警機制，在面臨絕緣退化、潮濕侵蝕或意外接地等問題時，容易引發安全事故。本文圍繞安科瑞推出的工業IT系統絕緣監測解決方案，探討其絕緣監測裝置在工業企業低壓配電系統中的應用優勢與實踐案例，為提升電力系統安全性與運行穩定性提供參考。

1.1 為何需要“絕緣監測”？

在多數人印象中，電氣事故往往是突發性的，如廠房突然起火、電氣柜突然爆炸等。然而事實上，這類事故大多源于一個長期“被忽視的隱患”——絕緣故障。

尤其在礦山、化工、鋼鐵、船舶、數據中心等高危行業，一次接地故障不僅可能導致設備損毀，還可能引發大面積停產甚至人員傷亡。傳統保護手段難以在故障初期識別問題，因此，越來越多企業開始重視“絕緣監測”這一關鍵技術。

1.2 什么是絕緣監測？

絕緣監測是指對電力系統對地絕緣狀態進行實時在線監測的技術手段。一旦絕緣水平出現下降，系統能夠提前發出預警，從而避免事故進一步擴大。

企業配電系統作為保障生產運行的核心，其安全性直接關系到設備可靠性與人員安全。IT系統（不接地系統）因接地電流小、發生單相接地時仍可維持供電，被廣泛應用于礦山、冶金、化工、船舶、應急電源等關鍵場合。然而，也正因系統不接地，發生接地故障時電流較小，常規保護裝置難以檢測，易導致絕緣進一步劣化，甚至引發二次故障或電氣火災。因此，配置絕緣監測裝置顯得尤為必要。

二、工業絕緣監測方案

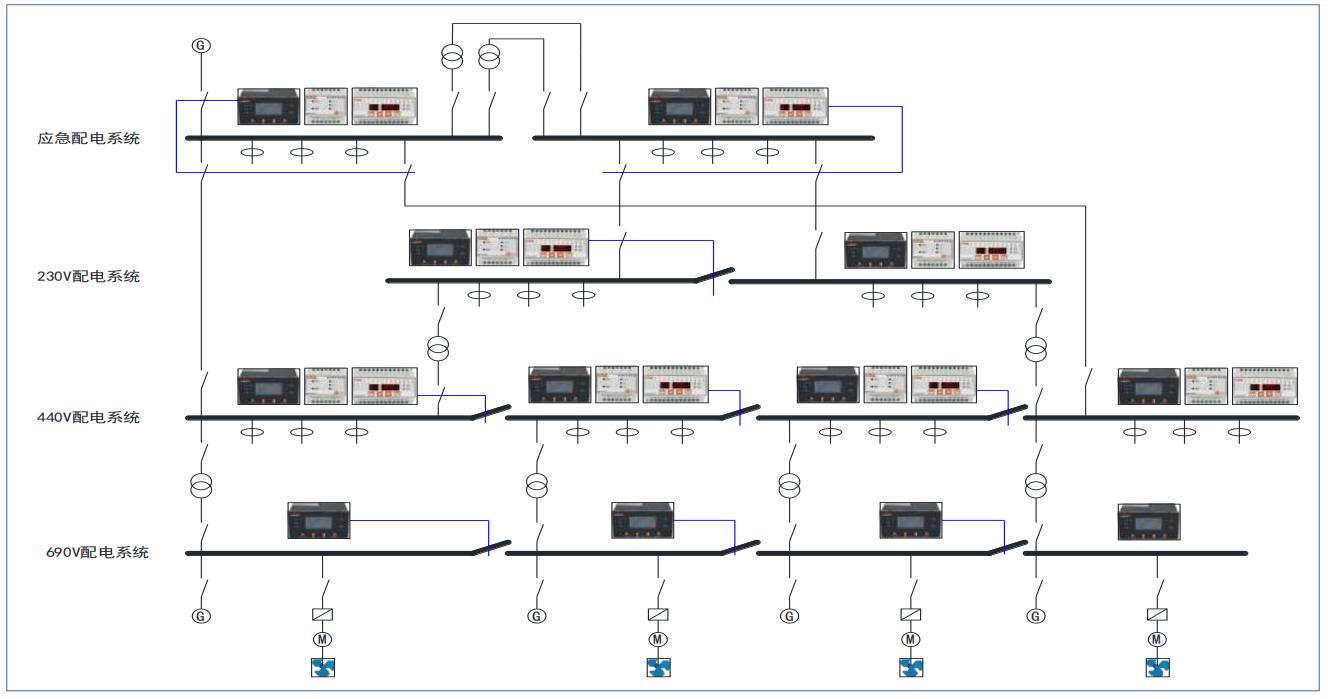

2.1 系統拓撲圖

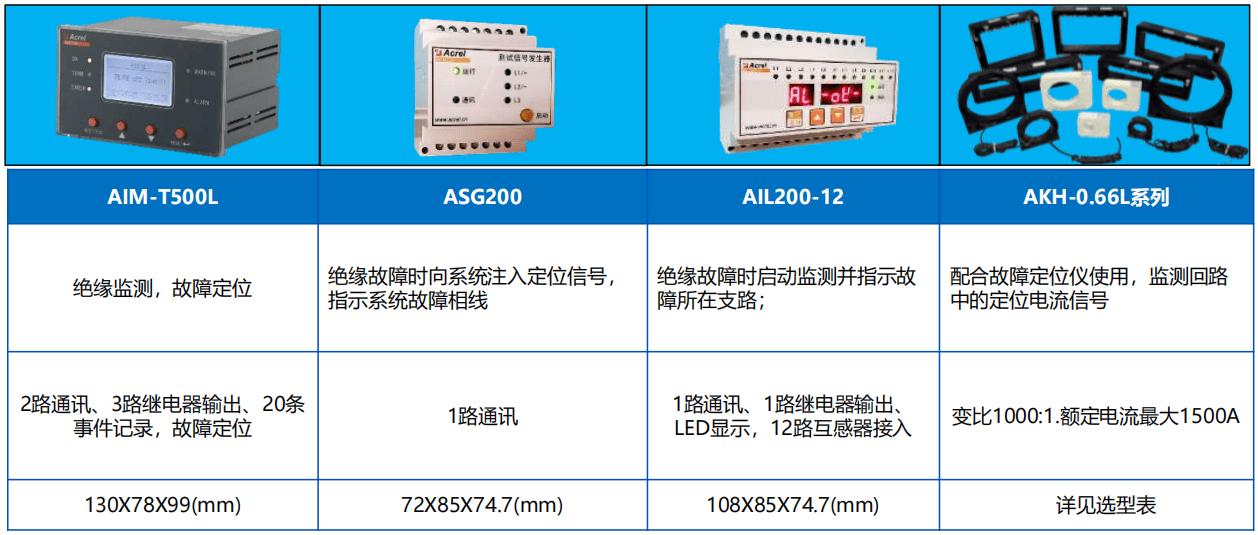

2.2 硬件組成

安科瑞工業IT系統絕緣監測裝置主要包括以下核心模塊：

2.3 主要功能

實時預警：絕緣監測儀可持續檢測系統對地絕緣電阻及等效電容，一旦低于設定閾值立即告警，實現隱患早發現、早處理；

快速定位：傳統方法需逐路停電檢測，效率低且影響生產。安科系統通過信號發生器與定位儀聯動，可迅速定位故障回路，減少停電范圍與時間；

環境適應性強：適用于礦山高濕、船舶振動、化工易爆等復雜環境，設備抗干擾性能好，運行可靠；

遠程可視化管理：依托安科瑞平臺，運維人員可遠程查看絕緣狀態、報警信息、歷史曲線與事件記錄，便于系統分析與故障追溯。

三、應用方案

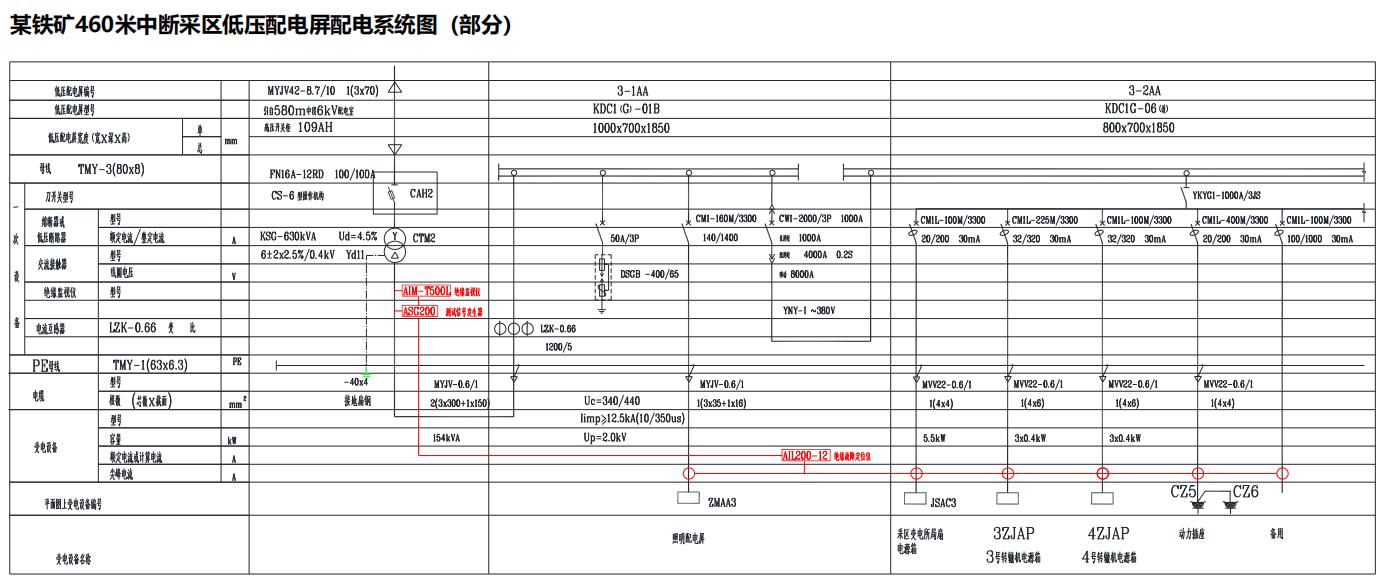

3.1 礦山低壓IT系統配電方案

設備選型：1) AIM-T500L絕緣監測儀 1只；2）ASG200信號發生器 1只；3）AIL200-12絕緣故障定位儀 1只；4）AKH-0.66/L-45 定位用互感器 5只； 5） AKH-0.66/L-80定位用互感器 1只 。

3.2 岸電低壓IT系統配電方案

設備選型：1) AIM-T500L絕緣監測儀 1只；2）ASG200信號發生器 1只；3）AIL200-12絕緣故障定位儀 3只；4）AKH-0.66/L-80 定位用互感器 12只。

3.3 船舶IT配電示意圖

四、結語

安科瑞的工業絕緣監測解決方案憑借其可靠的硬件的故障響應能力和通訊技術，正逐步成為各類高危用電場所的標準配置。未來，隨著工業數字化升，該技術將在更多企業中發揮關鍵作用，為電力安全保駕護航。
