該CDCM6208V2G是一款高度通用、低抖動、低功耗的頻率合成器，具有以下特點： 可產生八個低抖動時鐘輸出，可在類似LVPECL的高擺幅CML之間進行選擇， 正常擺幅 CML、類似 LVDS 的低功耗 CML、HCSL 或 LVCMOS，來自兩個輸入之一，可具有 用于各種無線的低頻晶體或 CML、LVPECL、LVDS 或 LVCMOS 信號 基礎設施基帶、有線數據通信、計算、低功耗醫學成像和 便攜式測試和測量應用。該CDCM6208V2G還為其四個提供了創新的小數分隔器架構 可以生成任何頻率的輸出，頻率精度優于 1ppm。The CDCM6208V2G 可以通過 I 輕松配置^2^C 或 SPI 編程接口和 沒有串行接口，也提供引腳模式，可以將設備設置為 1 中的 32 使用控制引腳的不同預編程配置。
*附件：cdcm6208v2g.pdf

在 合成器模式下 ，整體輸出抖動 使用整數的輸出性能小于 0.5 ps-rms （10 k – 20 MHz） 或 20 ps-pp （無綁定） 分頻器，在使用分?jǐn)?shù)分頻器的輸出上介于 50 至 220 ps-pp （10 k – 40 MHz） 之間 取決于預分頻器輸出頻率。

在 抖動清除模式下 ，整體輸出抖動 在使用整數分頻器的輸出上小于 2.1 ps-rms （10 k – 20 MHz） 或 40 ps-pp，并且更小 使用分?jǐn)?shù)分頻器的輸出電壓高于 70 ps 至 240 ps-pp。CDCM6208V2G打包在一個 小型 48 引腳 7 mm × 7 mm QFN 封裝。

特性

• 低功耗的卓越性能：
  • 低噪聲合成器（265 fs-rms典型
    抖動）或低噪聲抖動清除器（1.6 ps-rms
    典型抖動）
  • 0.5 W 典型功耗
  • 高通道間隔離和
    出色的PSRR
  • 器件性能可通過靈活的 1.8 V、2.5 V 和 3.3 V 電源
    進行
    定制，允許混合輸出電壓
• 靈活的頻率規劃：
  • 4 個整數下分差分時鐘
    輸出，支持 LVPECL、CML 或
    LVDS 信號
  • 4 個分?jǐn)?shù)或整分差分
    時鐘輸出，支持 HCSL、類
    LVDS 信號或 8 個 CMOS 輸出
  • 分?jǐn)?shù)輸出分壓器實現 0 ppm 至 < 1
    ppm 頻率誤差，
    無需晶體振蕩器和其他時鐘發生器
  • 輸出頻率高達 800 MHz
• 兩個差分輸入，XTAL支持，智能切換能力
• SPI，我^2^C? 和引腳可編程
• 專業用戶 GUI 可快速完成設計
  周轉
• 7 × 7 mm 48-QFN 封裝 （RGZ）
• –40 °C 至 85 °C 溫度范圍

參數

方框圖

?1. 核心特性?

• ?高性能低功耗?：
  • 低噪聲合成器（典型抖動265 fs-rms）或低噪聲抖動清除器（典型抖動1.6 ps-rms）
  • 典型功耗0.5 W，支持1.8 V、2.5 V和3.3 V混合電源電壓配置
• ?靈活頻率規劃?：
  • 4路整數分頻差分時鐘輸出（支持LVPECL、CML、LVDS信號）
  • 4路分?jǐn)?shù)/整數分頻差分輸出（支持HCSL、LVDS或8路CMOS輸出）
  • 分?jǐn)?shù)分頻器實現0 ppm至<1 ppm頻率誤差，無需額外晶體振蕩器
  • 輸出頻率高達800 MHz
• ?多功能輸入?：雙差分輸入、晶體支持、智能切換能力
• ?編程接口?：支持SPI、I2C和引腳編程，提供專業GUI快速設計

?2. 應用場景?

• 無線基礎設施基帶時鐘
• 網絡與數據通信

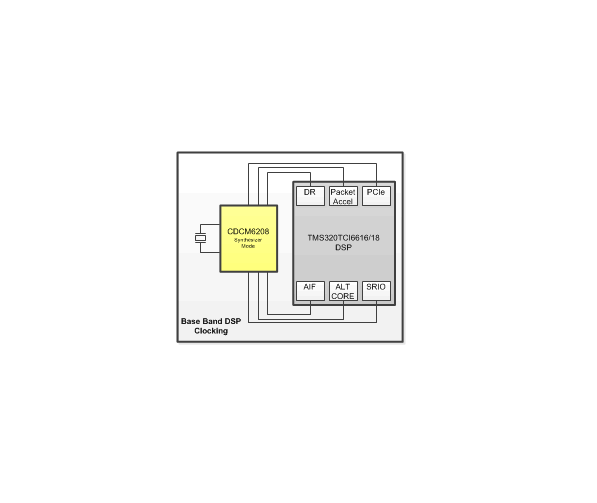

• 多核DSP時鐘（如Keystone C66x）
• 存儲服務器、便攜測試設備、醫療成像、高端音視頻

?3. 功能描述?
CDCM6208V2G是一款高靈活性、低抖動、低功耗頻率合成器，可生成8路低抖動時鐘輸出，支持多種信號標準（LVPECL、CML、LVDS、HCSL、LVCMOS）。其創新分?jǐn)?shù)分頻架構支持任意頻率生成，精度優于1 ppm。

?4. 關鍵參數?

• ?封裝?：7×7 mm 48-QFN（RGZ）
• ?溫度范圍?：-40°C至85°C
• ?電源電壓?：1.71 V至3.465 V
• ?輸出配置?：
  • Y0-Y3：整數分頻，最高800 MHz
  • Y4-Y7：分?jǐn)?shù)分頻，最高400 MHz

?5. 設計優勢?

• 集成內部LDO穩壓器，PSRR優于-50 dB
• 支持輸出同步（SYNCN引腳）和可編程斜率控制（LVCMOS）
• 提供32種預配置引腳模式，簡化無編程應用

?6. 典型性能?

• ?合成器模式?：整數分頻抖動<20 ps-pp，分?jǐn)?shù)分頻抖動50-220 ps-pp
• ?抖動清除模式?：整數分頻抖動<40 ps-pp，分?jǐn)?shù)分頻抖動70-240 ps-pp

?7. 文檔支持?
包含完整寄存器映射、熱特性數據、布局指南及參考原理圖，適用于高速PCB設計。
