本案例展示如何通過倍訊科技的Modbus TCP轉Profinet網關實現西門子PLC與伯朗特機器人的連接。在工業生產中，設備通信和連接對生產流程至關重要。西門子PLC和伯朗特機器人分別以其控制穩定性和操作效率著稱。該網關在自動化系統集成中起到關鍵作用。配置方法詳見下文。

配置過程

Profinet設置

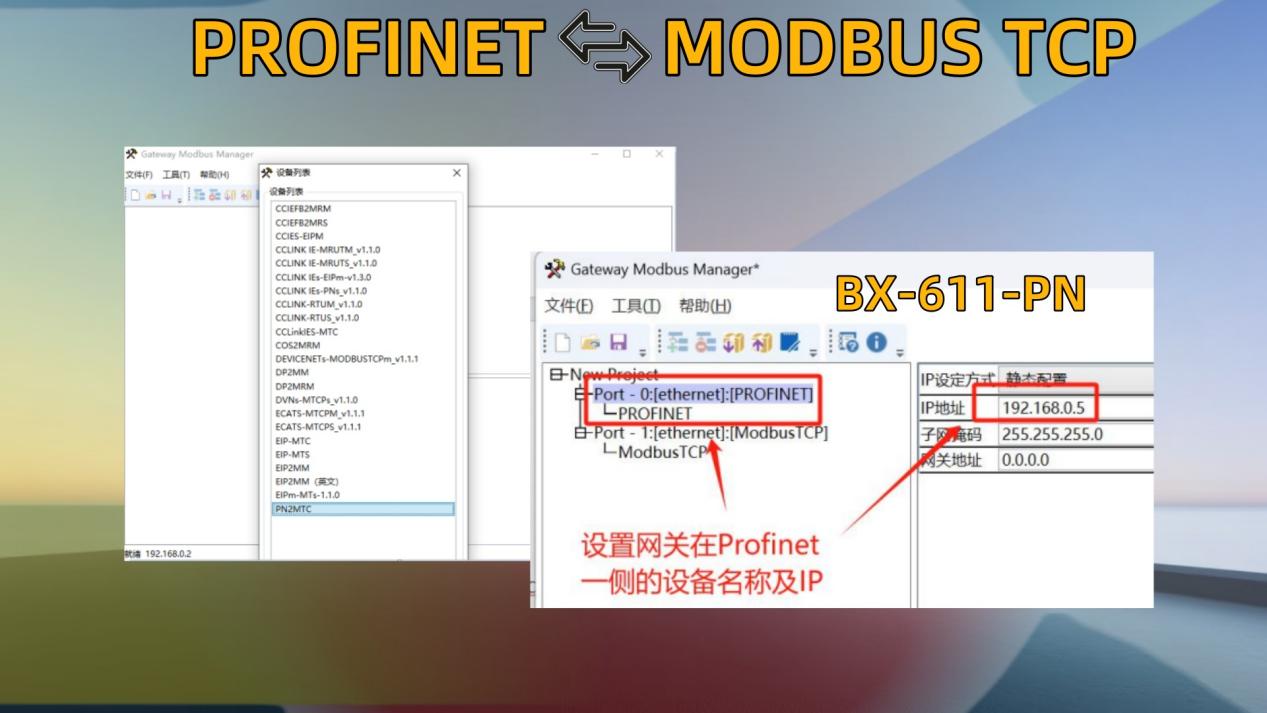

設置網關在Profinet一側的參數時，需綜合考慮多個關鍵要素，主要有設備名稱、IP地址等。設備名稱是網關在Profinet網絡中的標識，要遵循命名規范，保證唯一性和辨識度，方便后續管理維護；而IP地址是網絡通信的基礎，準確合理設置可保障網關與其他設備的數據交互順暢。

在開展相關工作時，首先需要進行的操作是導入GSD文件。此GSD文件包含了工作過程中所必需的關鍵數據和重要信息，只有成功將其導入系統之后，后續的一系列分析與處理才能得以順利推進。 選擇GSD所在文件夾位置（注意是文件夾位置而不是文件）

把模塊添加進組態之中，對網關在Profinet一側的設備名稱以及IP地址予以設置（需留意防止與ModbusTCP一側的地址出現沖突），雙擊網關模塊，待系統響應之后即可成功進入設備視圖。在設備視圖界面中，需要精確添加網關輸入輸出所對應的長度以及IQ地址，其中輸入輸出對應的長度需依據實際的業務需求和系統規范進行準確設定，IQ地址則要嚴格按照既定的網絡規則和設備標識要求來進行添加。

ModbusTCP設置

開啟Profinet轉ModbusTCP的配置軟件“Gateway Configuration Studio”，點擊“新建”選項，并選擇“PN2MTC”。

對網關的Modbus TCP參數進行全面且細致的設置，其中具體涵蓋了作為網絡連接標識的IP地址、用于衡量系統響應等待狀況的等待時間，以及體現數據采集頻率的輪詢周期等關鍵要素。

增添對應的功能碼并錄入寄存器地址，如附圖所示讀取計數器狀態數據。把地址 0X883 換算為十進制地址后，填充至網關配置之中。

參照相關技術手冊為 Modbus 報文所設定的清晰規范與嚴格標準，細致且精準地添加上與之匹配的功能碼。 填寫modbus從站參數，

下載配置進網關后配置好機器人即可正常通訊。

完成上述配置后，西門子可編程邏輯控制器（PLC）可借助 Modbus 轉 Profinet 網關與伯朗特功率分析儀開展通信，達成對功率分析儀數據的讀取與控制。不同品牌及型號的 Modbus 轉 Profinet 網關和伯朗特功率分析儀在具體配置細節方面或許存在差異，實際配置過程中，應參照各自的產品手冊實施操作。
