一、概述

在單逆變器系統中，儀表直接與逆變器相連。如果您的變頻器有一個內置的收入等級表（RGM；該變頻器被稱為收入等級變頻器），您可以在RGM的同一總線上連接一個外部?jī)x表。

二、儀表安裝

安裝說明應說明所用的國家電氣規范、ANSI/NFPA 70接線方法。

2.1 安裝指南

儀表通過RS485與變頻器相連。
交流電線規格：1.3至2.0 mm直徑/22-18 AWG絞合線，600 V，THHN、MTW或THWN型。
RS485接線規格：
電纜類型：至少3線屏蔽雙絞線（可使用4線電纜）
導線截面積：0.32-0.81 mm 2/24-18 AWG（可使用5類電纜）

儀表被視為“永久連接設備”，需要斷開裝置（斷路器、開關或斷路器）和過電流保護（保險絲或斷路器）。
儀表消耗10-30毫安，因此任何開關、斷路器、保險絲和/或斷路器的額定值由線規、電源電壓和所需的電流中斷額定值決定。
開關、斷路器或斷路器必須位于儀表附近且易于操作。
使用額定電流小于等于20A的斷路器或保險絲。
當監測多條線路時，使用分組斷路器。
斷路器或保險絲必須保護標有L1和L2的電源端子。在極少數中性點有過電流保護的情況下，過電流保護裝置必須同時中斷中性點和不接地導體。
電路保護/斷開系統必須符合所有國家和地方電氣規范。

2.2 安裝和連接儀表

2.2.1 安裝儀表

1.儀表應安裝在配電箱中

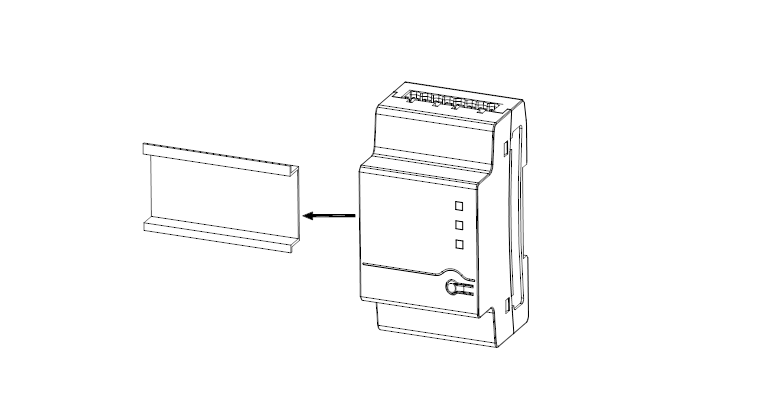

2.將儀表安裝在35mm的德國工業標準導軌上。

2.2.2 安裝CTs：

1.合上電流互感器前，關閉交流電源。
2.在待測導體周圍安裝電流互感器。分裂芯電流互感器可在導體周圍打開3次安裝?？梢栽贑T周圍固定尼龍?jiān)鷰В苑乐挂馔獯蜷_。
3.安裝CT，箭頭指向網格，以便進行消耗或出口測量。
電流互感器與電表包裝在一起。

2.2.3 連接儀表：

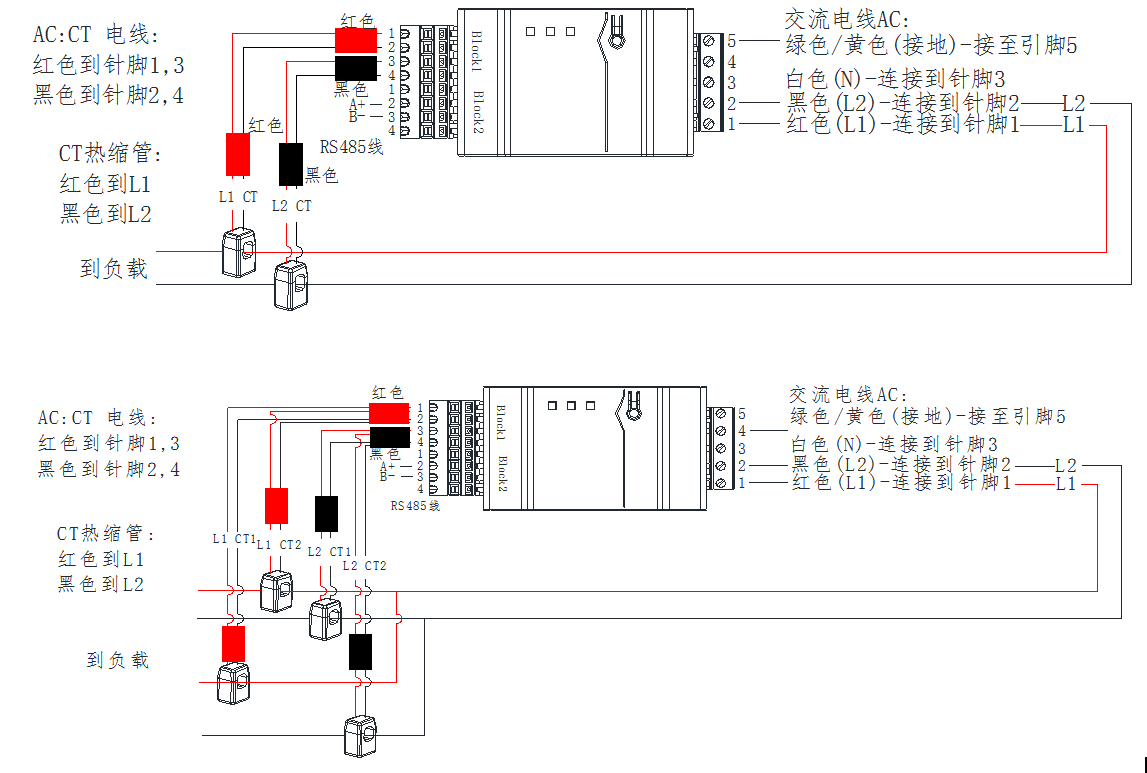

如果要將儀表連接到變頻器，請參閱下面的連接圖

1.連接前確認電源已關閉。
2.將接地電纜穿過適當?shù)膶?dǎo)管和打開的斷路器，并將其從5針接線板的5針連接到接地端子
3.使用5針接線板連接交流側電線（儀表輸入）：
a、將導線穿過適當?shù)膶?dǎo)管和打開的敲除器。
b、松開5針接線板上的相應螺釘。
c、將每根交流電線連接到相應的螺釘端子（針腳1、2）。確認線條與儀表正面標簽上的符號匹配。
d、 將接地連接到針腳5，將中性連接到針腳3。
e、 擰緊螺釘，確保電線完全插入且不易拔出。
f、 將5針接線板插入電表的插座中，確保其完全固定在電表中。
4.將CT線連接到4針接線板（塊1）：
a、 將導線穿過適當?shù)膶?dǎo)管和打開的敲除器。
b、 根據標簽上打印的點連接藍色和棕色導線：藍色到針腳1/3，棕色到針腳2/4。
c、 將4針接線板插入儀表的插座中，確保其完全固定在儀表中
5.將RS485雙絞線連接至4針接線板o（接線板2）：
a、 將導線穿過適當?shù)膶?dǎo)管和打開的敲除器。
b、 將導線連接到A+和b-端子，并將屏蔽連接到G端子。
c、 將4針接線板插入儀表的插座中，確保其完全固定在儀表中
6.將接線板端部止動塊放回儀表側面。

三、專家組介紹

3.1 儀表狀態LED

儀表前部的三個狀態LED可以幫助指示正確的測量和操作。
正常啟動時-當首次通電時，所有LED燈按順序亮起1秒。

3.1.1 電源狀態LED

3.1.2 相位狀態LED

3.2 按鍵描述

當儀表的軟件版本需要更新時，請參閱以下步驟：
1、通過RS 485與儀表通信；
2、打開編程軟件，加載要更新的新軟件；
3、按“復位”鍵3秒，儀表重新啟動；
4、等待程序完成；

四、儀表技術規范

五、尺寸

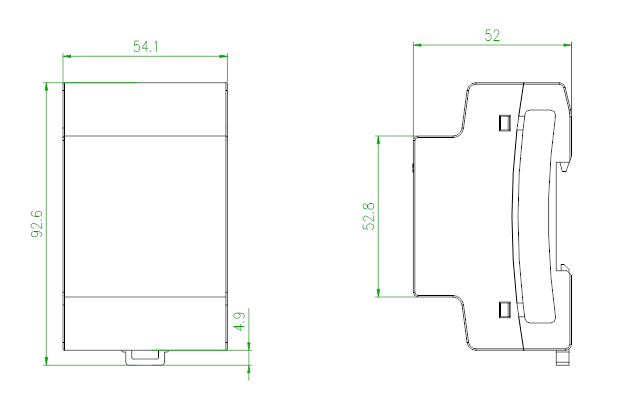

5.1 儀表尺寸（±0.5mm）

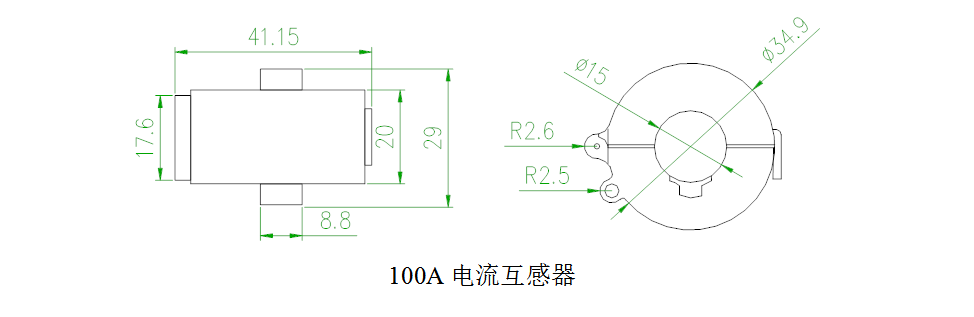

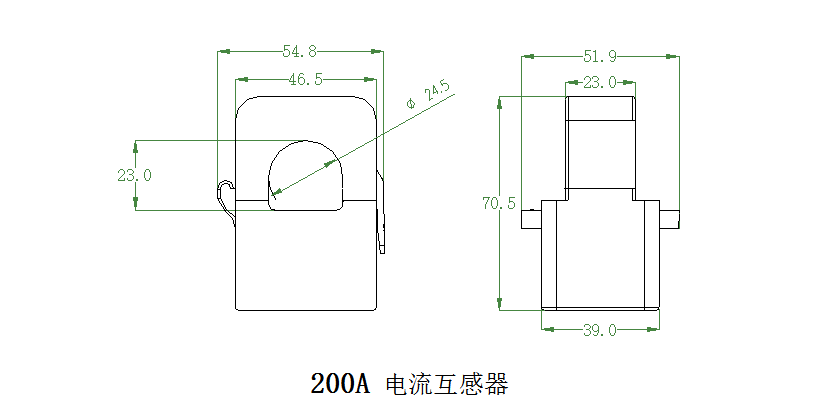

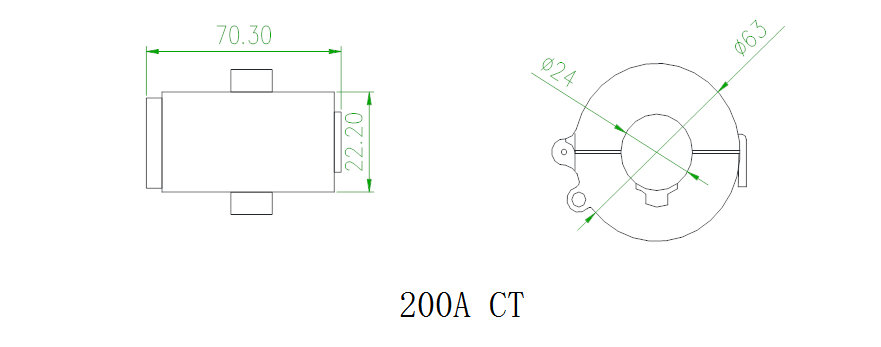

5.2 電流互感器尺寸（±0.5mm）

附錄
附件清單

六、小結

在單逆變器系統中，儀表直接與逆變器相連。如果您的變頻器有一個內置的收入等級表（RGM；該變頻器被稱為收入等級變頻器），您可以在RGM的同一總線上連接一個外部?jī)x表。
