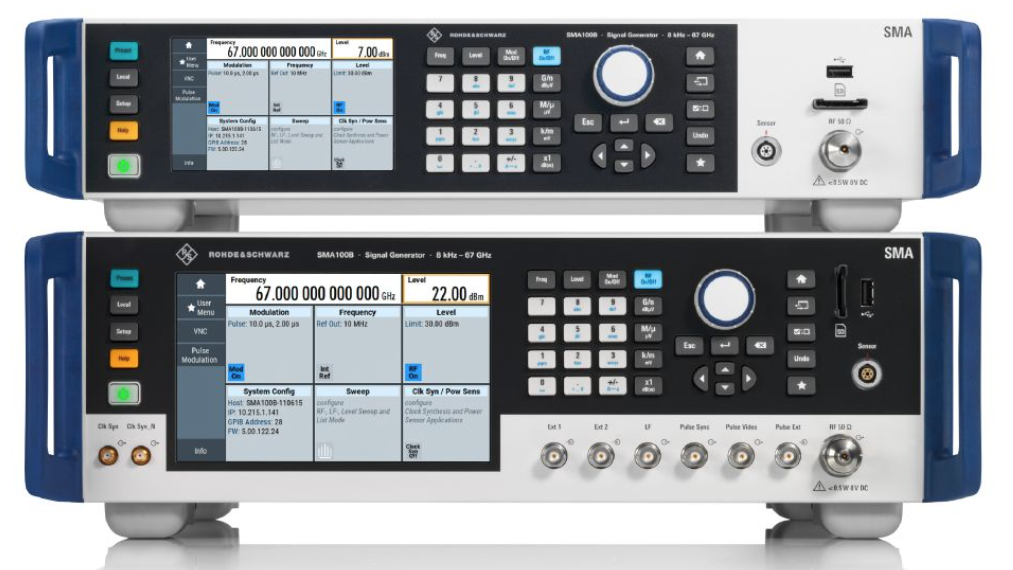

R&S?SMA100B 射頻和微波信號發生器 - 詳細介紹

核心概述

R&S?SMA100B 是一款高端模擬信號發生器，以其無與倫比的信號純度、極高的輸出功率和極低的相位噪聲而聞名。它專為要求最苛刻的研發、生產和維修任務而設計，為測試最先進的元器件和系統提供了理想的信號源。

簡單來說，當您的測試對信號質量有極致要求時，SMA100B就是首選。

主要特點和優勢

極致的信號純度

極低的單邊帶相位噪聲： 這是SMA100B最引以為傲的特性。它在靠近載波的偏移頻率處具有行業領先的低相位噪聲，這對于測試現代通信系統（如5G、雷達、衛星通信）的接收機靈敏度、誤差矢量幅度（EVM）等關鍵指標至關重要。

極高的諧波抑制： 典型值 <-60 dBc，確保產生的基波信號非常干凈，減少了雜散信號對測試結果的干擾。

極低的非諧波雜散： 典型值 <-90 dBc，進一步保證了信號的純凈度。

高的輸出功率和優異的電平精度

高輸出功率： 最高可達+33 dBm（約2W），即使在最高頻率下也能提供充足的功率。這對于測試功率放大器、混頻器等有源器件，或補償測試系統中電纜和適配器的損耗非常有用。

出色的電平精度： 在整個頻率和功率范圍內都具有極高的電平設置精度，確保了測試的可重復性和可靠性。

快速電平切換速度： 支持在很短的時間內完成功率電平的切換，提高了自動化測試的效率。

靈活的頻率覆蓋范圍

SMA100B提供多種型號，頻率覆蓋范圍從9 kHz 到 3 GHz, 6 GHz, 50 GHz，最高可擴展至 67 GHz。用戶可以根據當前和未來的需求選擇合適的型號。

豐富的選件和功能

模擬調制： 支持AM、FM、ΦM和脈沖調制，滿足傳統測試需求。

脈沖調制： 內置脈沖發生器，提供快速上升/下降沿和深度開關比，非常適合雷達系統測試。

LF 輸出： 前面板提供一個獨立的低頻率、高精度的正弦波輸出，可作為輔助信號源。

列表模式： 可以存儲和快速跳頻一系列的頻率和功率設置，用于仿真復雜的信號場景。

典型應用場景

SMA100B因其卓越的性能，被廣泛應用于以下高端測試領域：

航空航天與國防：

雷達測試： 生成純凈的雷達脈沖信號，用于測試雷達接收機的性能。

電子戰（EW）： 模擬威脅信號，測試電子支援和電子對抗系統。

衛星通信：

測試衛星有效載荷、上/下變頻器和地面站設備，對相位噪聲和頻譜純度要求極高。

5G及下一代無線通信：

?測試功率放大器（PA）的線性度、效率和非線性失真。

作為本地振蕩器或時鐘參考，為更復雜的矢量信號發生器提供超純凈的參考源。

元器件測試：

測試濾波器、放大器、混頻器、衰減器等無源和有源器件的特性，如增益、壓縮點、三階交調截點（IP3）等。

計量和校準實驗室：

作為參考標準，用于校準其他測量儀器。
