產品概述
DSXC300蓄電池內阻測試儀又稱充電電池測試儀，本儀器是用于測量鉛蓄電池、鎳鎘、鎳氫電池、鋰電池的內阻、電壓、溫度以判斷電池健康狀態的測量儀器。本儀表使用開爾文交流4線法測量電池內阻，可不受測試線、端子與電池電極之間接觸電阻影響測量正確的測量值。
該儀器由微處理器控制，內部16位ADC可準確檢測電池內阻、電壓與溫度。其特點在不停止UPS系統的狀態下進行測量，使用交流低電阻測量和降噪技術，不需要停止被測設備的正常工作，在運轉狀態下進行測量，極大的縮短了測試時間。儀表具有自動關機，報警，數據存儲，數據查閱，柱狀圖顯示，數據上傳電腦，藍牙通信等功能。手機平板等智能設備通過藍牙連接可進行無線測量、查閱數據等。

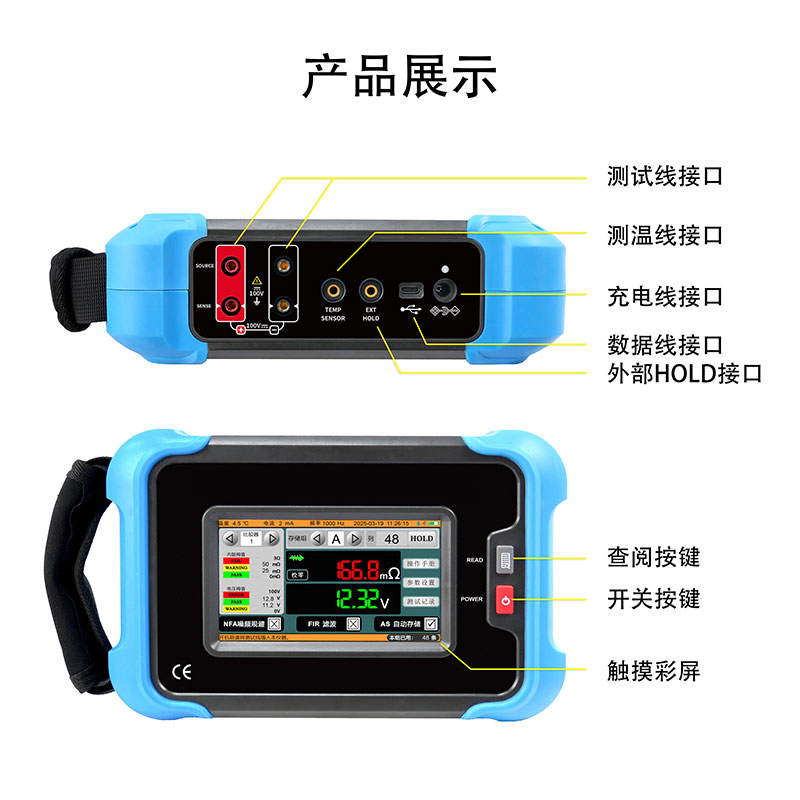

DSXC300蓄電池內阻測試儀采用5寸觸摸彩屏，儀表高檔美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。是電池生產、電池安裝、設備生產、設備維修等場景必不可少的儀器。
產品特點
1、 采用開爾文交流4線法測量，因此可不受導線電阻或接觸電阻的影響，獲得正確的內阻測量值。
2、 同時顯示電阻、電壓與溫度，測試結果一目了然。
3、 采用交流1kHz測試法，無須中斷電池為其他設備供電。
4、 比較器功能，可設置比較器的內阻閾值與電壓閾值?？筛唵蔚嘏卸姵氐睦匣?。
5、 濾波功能，開啟后測試示數更穩定準確。
6、 配有針型及夾型兩款測試線，適應不同應用場景。
7、 藍牙通信功能，可在移動端查看記錄測試結果。
8、 電腦上傳功能，帶有USB接口，測試數據上傳電腦，便于存儲分析。
技術指標
功 能 | 電池內阻測量，電池電壓測量，溫度測量 |
電 源 | DC 7.4V，2600mAh鋰電池 |
顯示屏 | 5寸真彩液晶觸摸屏，分辨率480×854 |
測量范圍 | 內阻測量：0.000mΩ～3.100 Ω |
電壓測量：0.000V～100.00V | |
溫度測量：-10.0℃～60.0℃ | |
分辨率 | 內阻測量：1u Ω |
電壓測量：1mV | |
溫度測量：0.1℃ | |
最大輸入電壓 | DC 100V（+測量端子與-測量端子之間）、不可輸入交流 |
測量方式 | 內阻測量：1KHz交流4端子測試法、開路端子電壓3V max 測量電流：2.0mA～200mA（不同量程檔位不同測量電流） 溫度測量：NTC溫度傳感器（26℃時為10KΩ） A/D轉換方式：逐次逼近型 顯示更新頻率：5次/每秒 |
響應時間 | 200ms |
測量時間 | 約2秒 |
比較器功能 | 有，可設置內阻閾值與電壓閾值 |
回避噪音頻率 | 930Hz～1070Hz（自動變頻） |
線阻校零功能 | 有 |
保持和存儲功能 | 有手動保持與存儲、自動保持與存儲 |
存儲數量 | A～Z 總有26組存儲組，每組可存儲1000條。合計26000條。 |
測量判定功能 | 可預設定PASS、WARNING、FAIL判定閾值 |
電池電壓 | 電池電量5格顯示，電池電壓低時提醒及時充電 |
自動關機 | 開機無操作，約15分鐘后自動關機 |
USB接口 | 具有USB接口，存儲數據可以上傳電腦，保存打印 |
藍牙連接 | 有 |
儀表尺寸 | 263mm×152mm×74mm |
儀表質量 | 儀表：約868g (含電池)；總質量：約2.4kg（含附件） |
功 耗 | 300mA MIN / 500mA MAX |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -20℃～60℃；70%RH以下 |
絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
耐 壓 | AC 3700V/RMS(電路與外殼之間) |
外部磁場 | ＜40A/m |
外部電場 | ＜1V/m |
適合安規 | IEC 61010 |

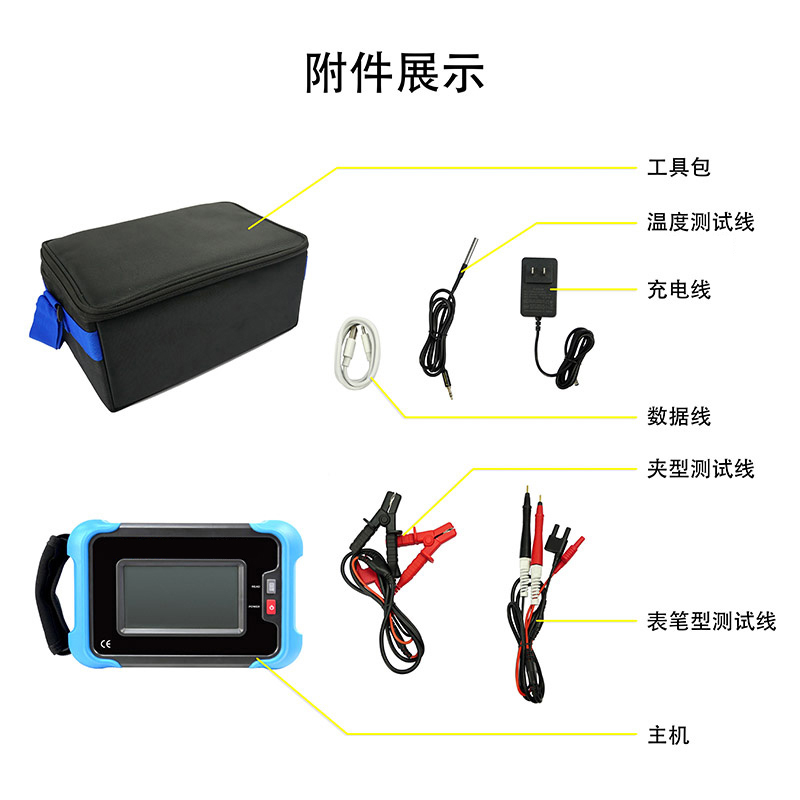

產品配套
