無線測溫監控系統裝置ST901C使用說明
1.概述：
高壓電氣設備溫度監測點都處于高電壓、大電流、強磁場的環境中，甚至有的監測點還處在密閉的空間中，由于強電磁噪聲和高壓絕緣、空間的限制等問題，通常的溫度測量方法無法解決這些問題而無法使用。我公司自主開發設計的無線式溫度監測系統采用無線電波進行信號傳輸。傳感器安裝在高壓設備上，與接收設備之間無電氣連接，因此該系統從根本上解決了高樂設備接點運行溫度不易實時在線監測的難題。
無線式溫度監測系統具有極高的可靠性和安全性，且價格相對低廉，可直接安裝到每臺高壓開關、母線接頭、戶外刀聞或變壓器上。系統配備標準通訊接口，可聯網運行。通過上位機軟件，可記錄高壓設備實時運行溫度的數據。為高壓設備的維修提供累積數據，實現了高壓設備熱故障預知維修。

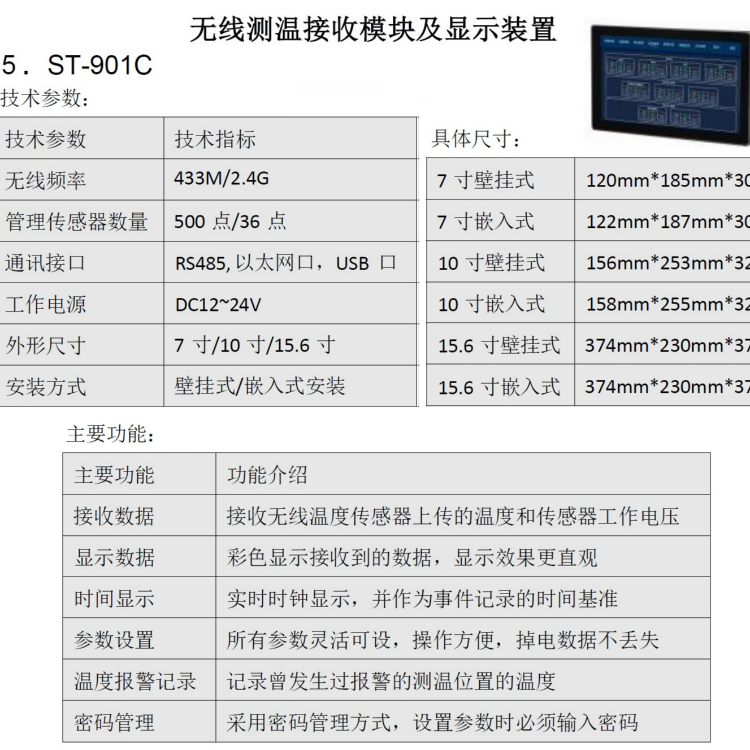

2.技術參數：
技術參數 | 技術指標 |
無線頻率 | 433M |
管理傳感器數量 | 30只 |
通訊接口 | RS485,以太網口，USB口 |
工作電源 | DC12~24V |
外形尺寸 | 15寸/10寸/7寸 |
安裝方式 | 壁掛式/嵌入式安裝 |
3.主要功能：
主要功能 | 功能介紹 |
接收數據 | 接收無線溫度傳感器上傳的溫度和傳感器工作電壓 |
顯示數據 | 彩色顯示接收到的數據，顯示效果更直觀 |
時間顯示 | 實時時鐘顯示，并作為事件記錄的時間基準 |
參數設置 | 所有參數靈活可設，操作方便，掉電數據不丟失 |
溫度報警記錄 | 記錄曾發生過報警的測溫位置的溫度 |
密碼管理 | 采用密碼管理方式，設置參數時必須輸入密碼 |

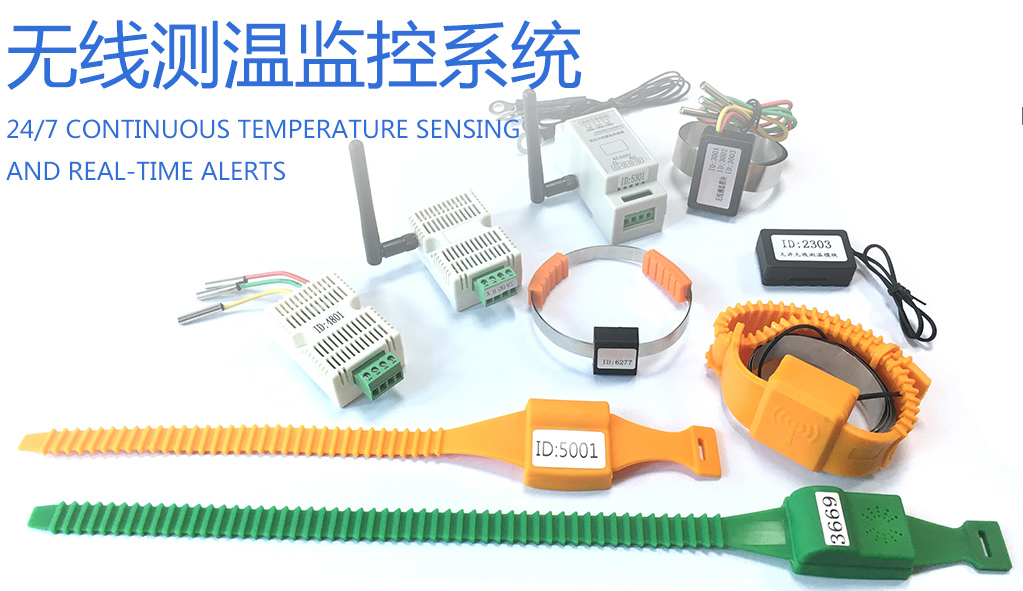

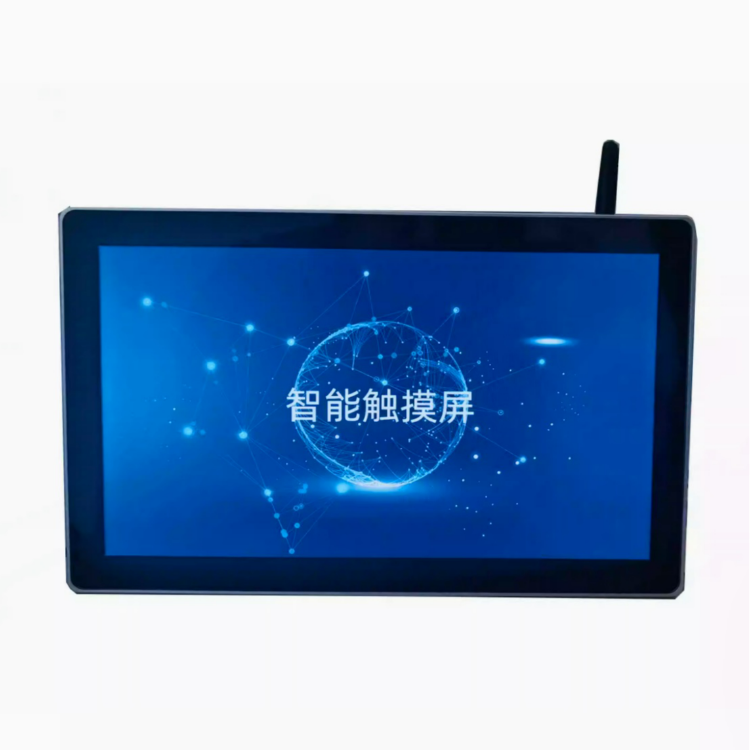

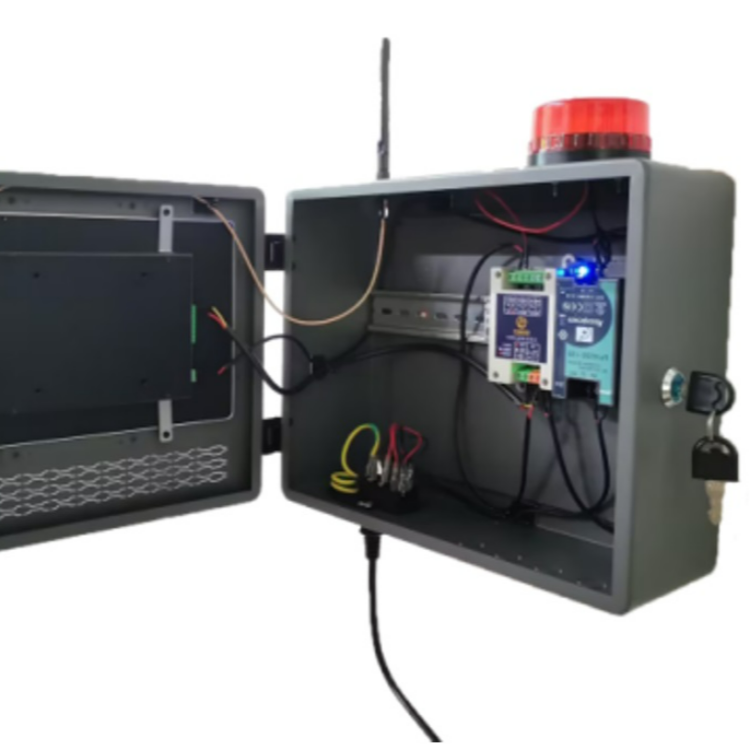

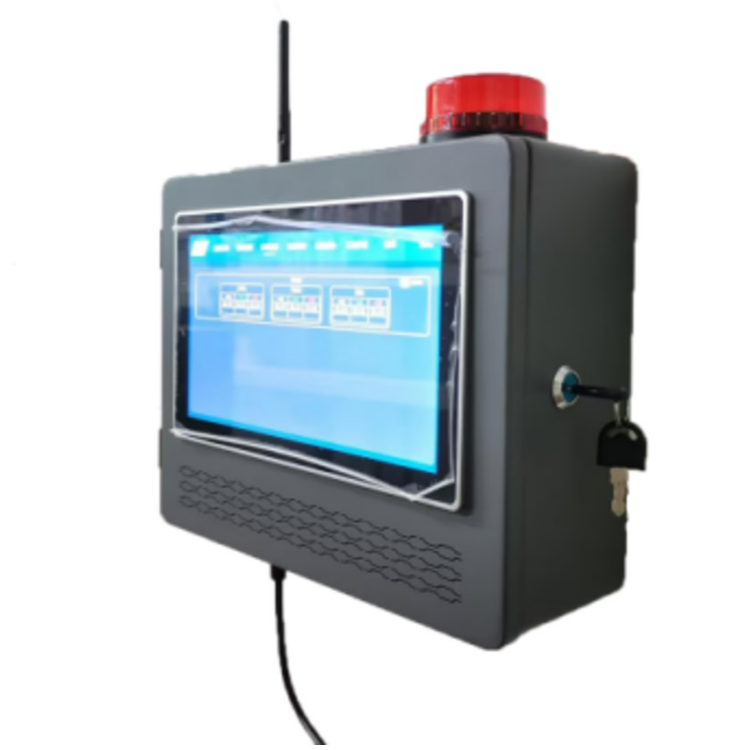

4.產品外觀：
5.圖片介紹：
5.1系統總覽

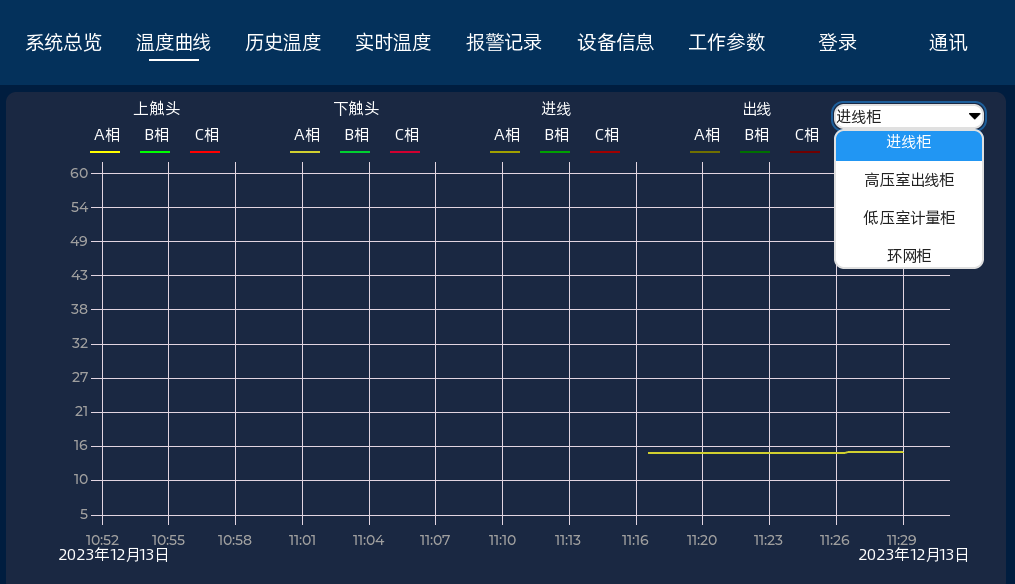

5.2溫度曲線

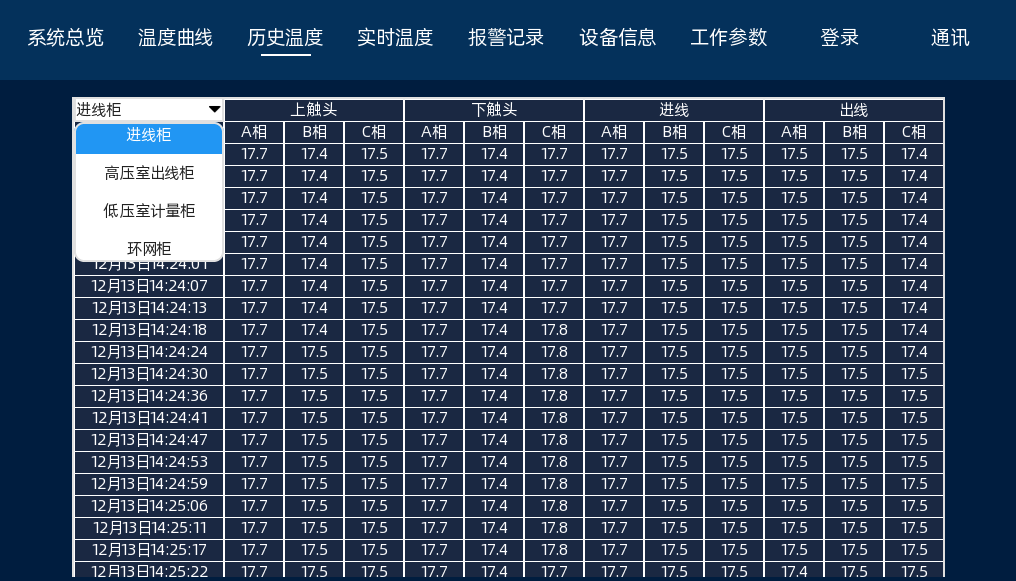

5.3歷史溫度

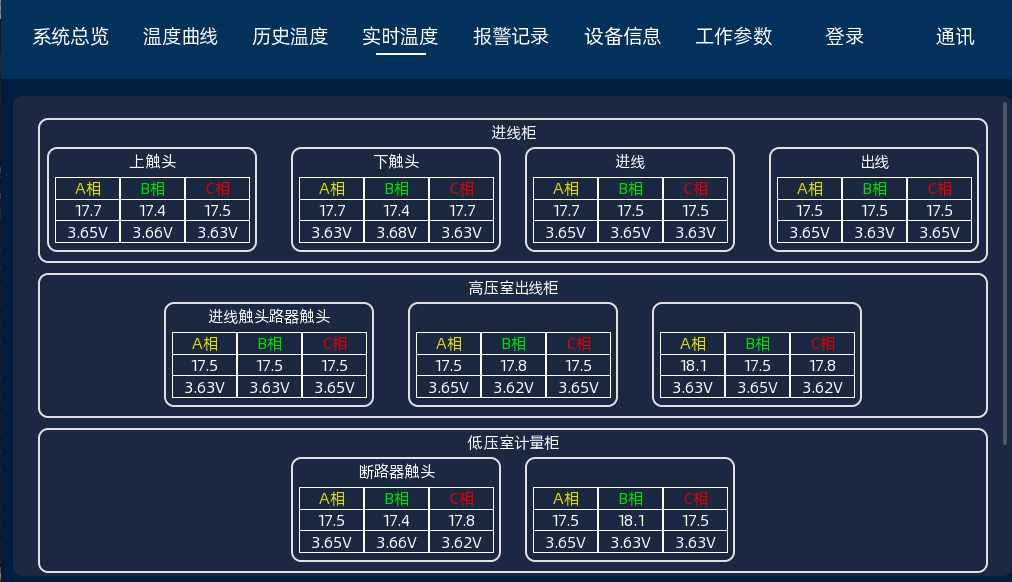

5.4實時溫度

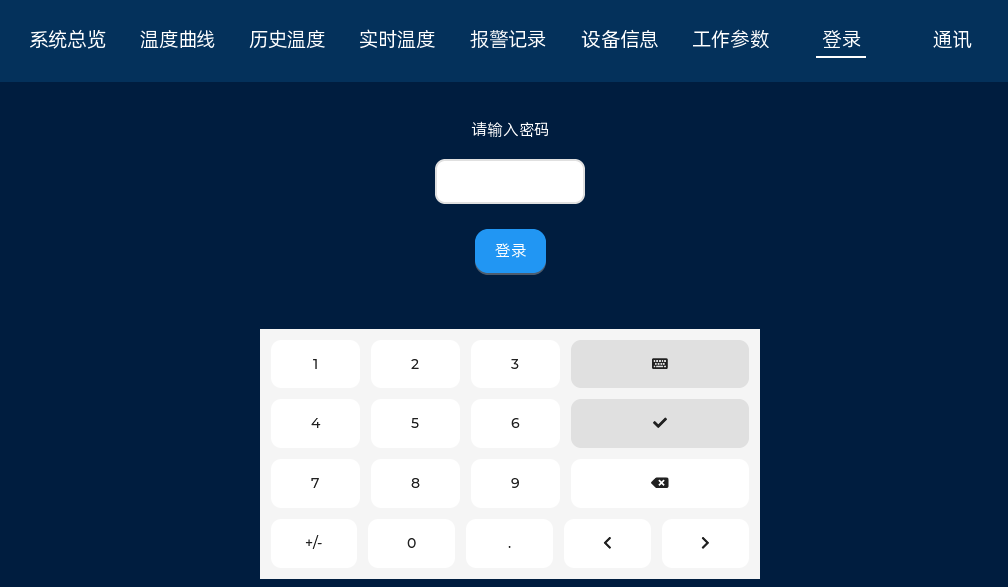

5.5密碼管理
