一、概 述

SW-600系列無線測溫系統采用帶電池設計,把該裝置的測溫組件安裝在高壓開關載流導體易發生溫升的連接點附近，就可以通過無線數據傳輸方式，解決安裝在高電位端的溫度傳感器信號向低電位端儀表的隔離傳輸。對于移開式的開關設備，只需把傳感器模塊安裝在手車側，安裝、改造和維護都十分方便。采用兩種安裝方式,表帶式安裝方式，安裝便捷;還有導軌式安裝方式,用戶可根據需要選用。該裝置的顯示儀表另配有柜體內部溫度傳感器，可以顯示發熱點的相對溫升。本裝置的應用為解決《國家電網公司十八項電網重大事故措施》中的第11.7項“預防開關設備載流回路過熱”提供了一個有效的監測手段。

二、產品主要特性：

1. 測溫范圍：-30~150℃    精度 ±1.5% FS

2. 測溫傳感器：日本進口高精度、高溫?zé)崦綦娮琛?/p>

3. 適應開關設備的種類： 現有市場提供的開關設備的型號、規格等一般都能適用，按用設備結構，配置不同的安裝方式。

4. 無線通信頻率：2.4GHz(SW-600B)、433MHz(SW-640B) 發射功率： <10mW

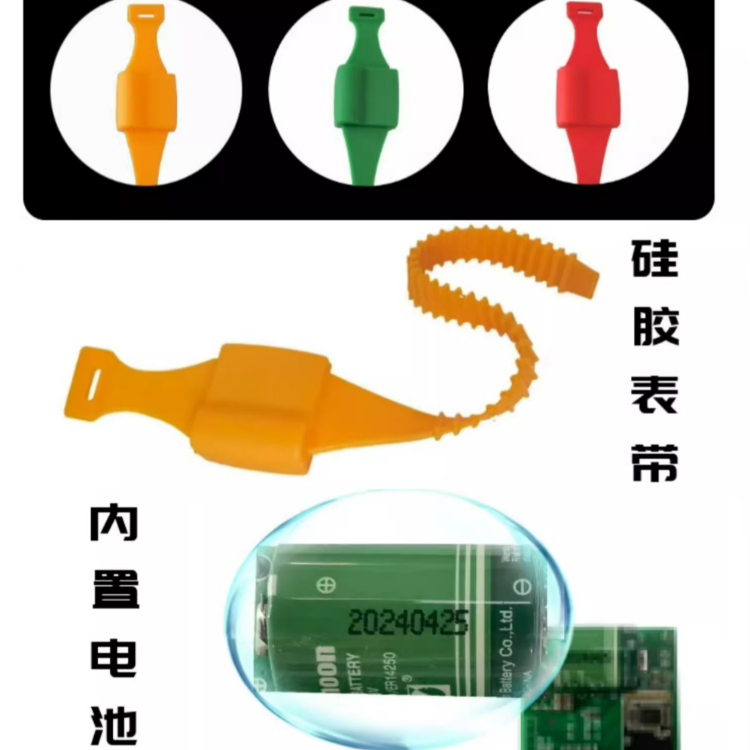

5. 溫度傳感器模塊的供電方式：內置鋰電池

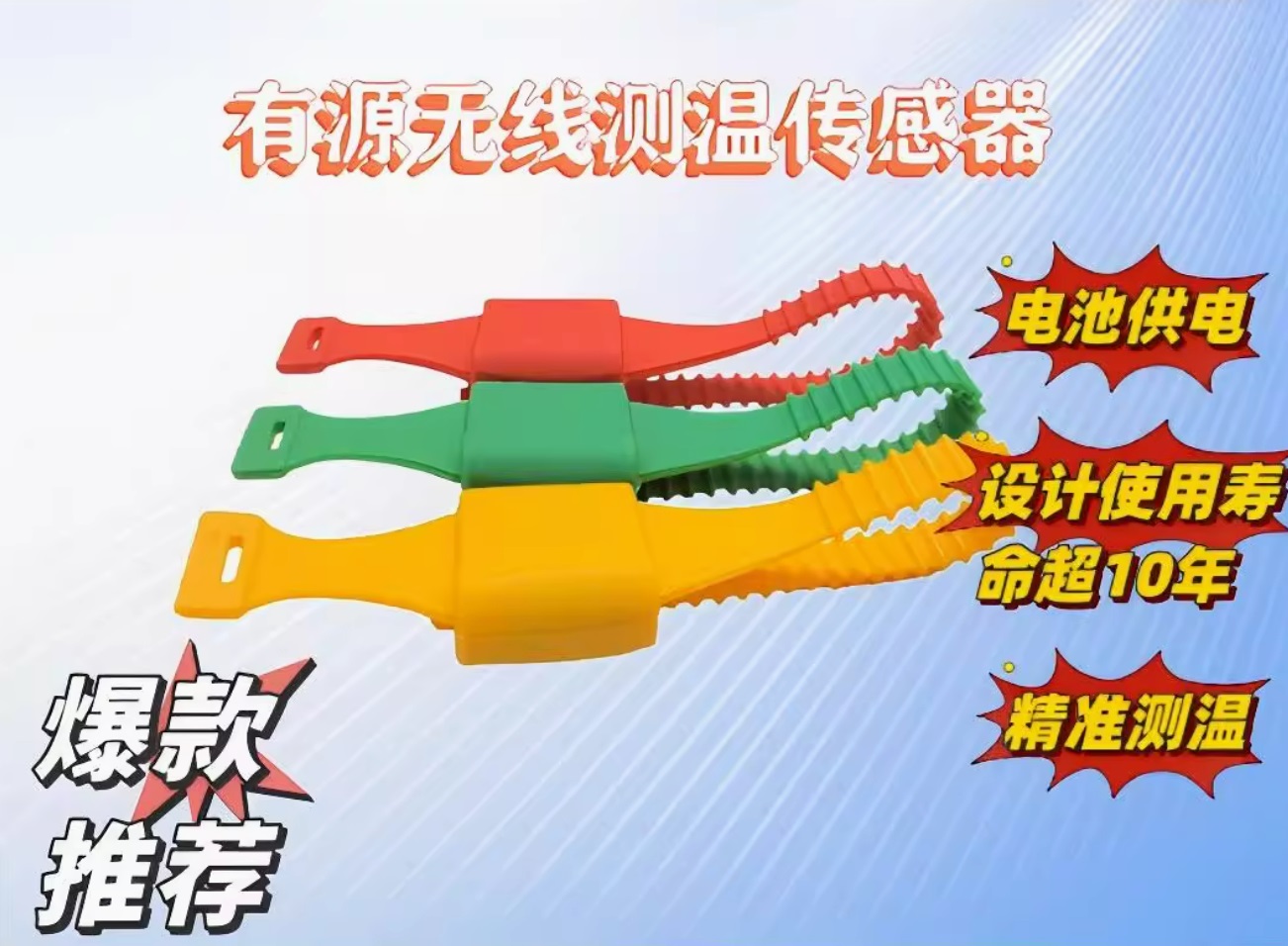

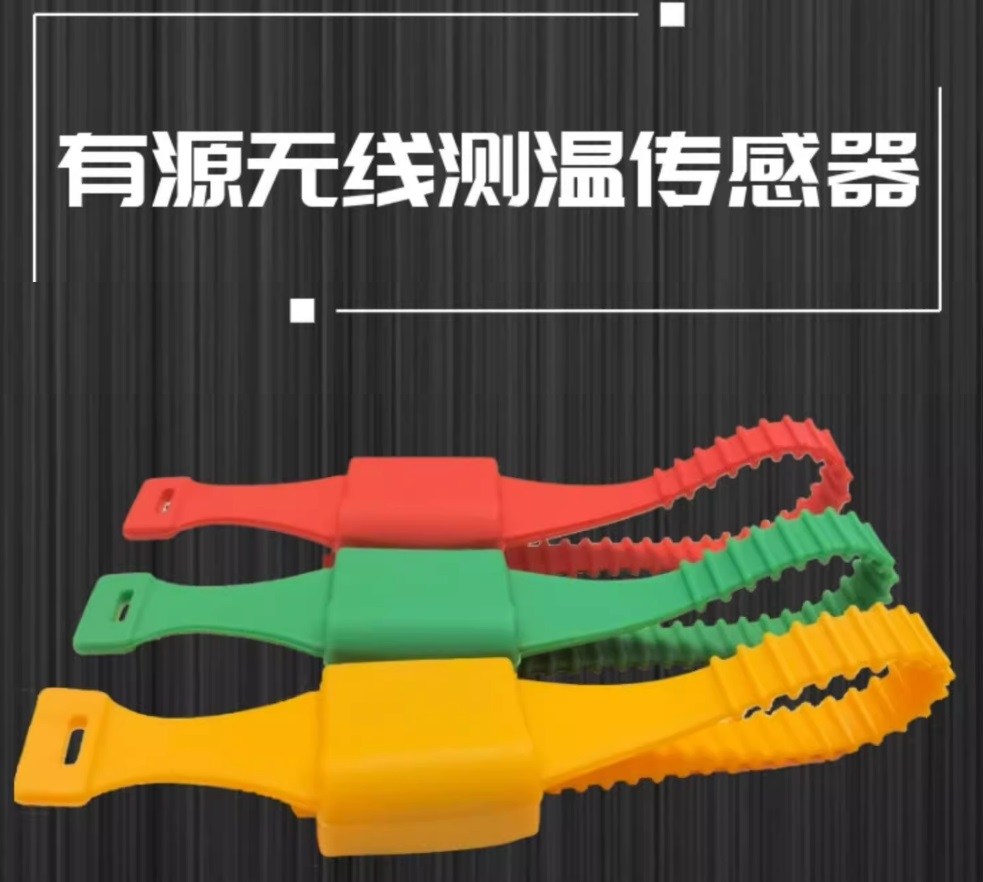

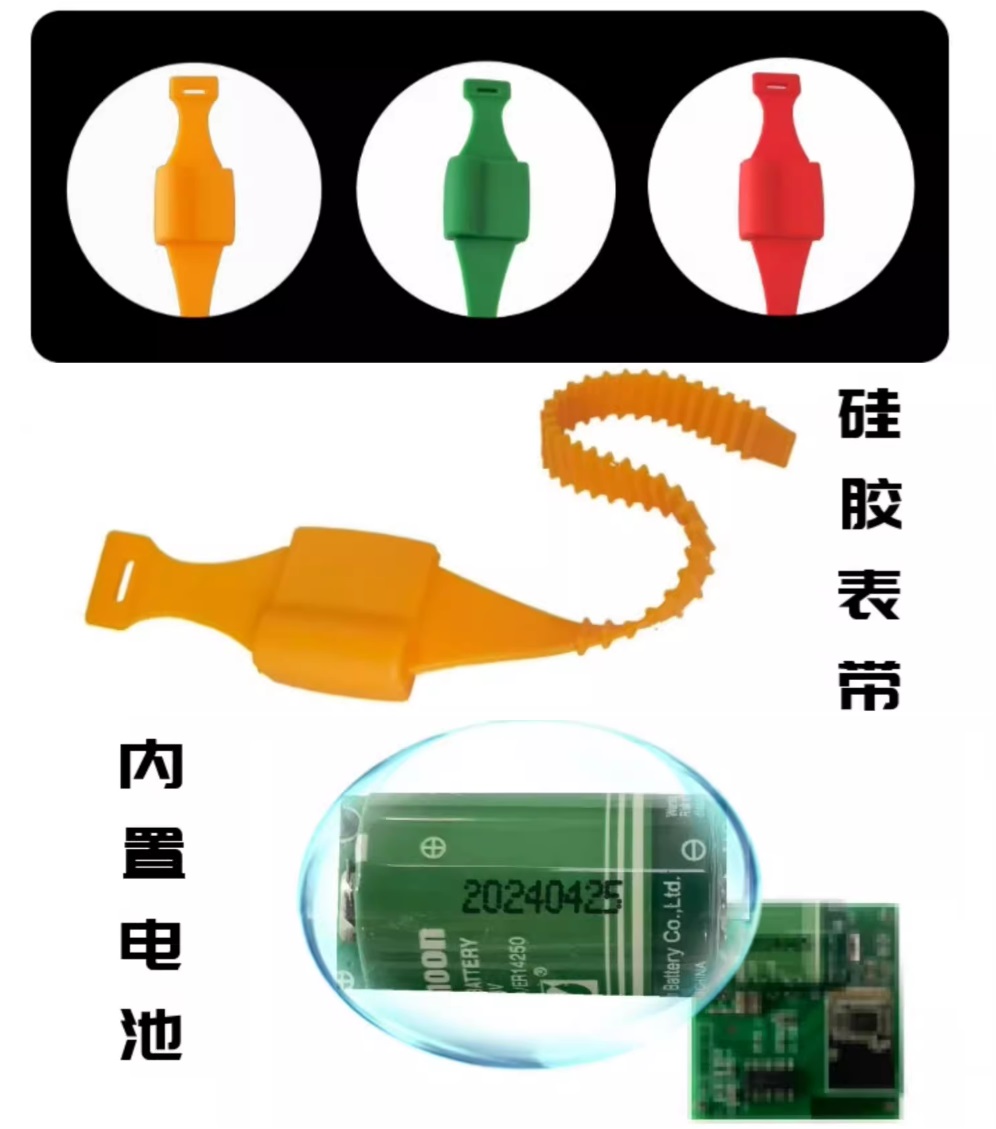

6.安裝方式:       ◇SW-600 表帶式安裝

7.外形尺寸:◇SW-600 表帶式無線測溫發射模塊:  65×45×28mm

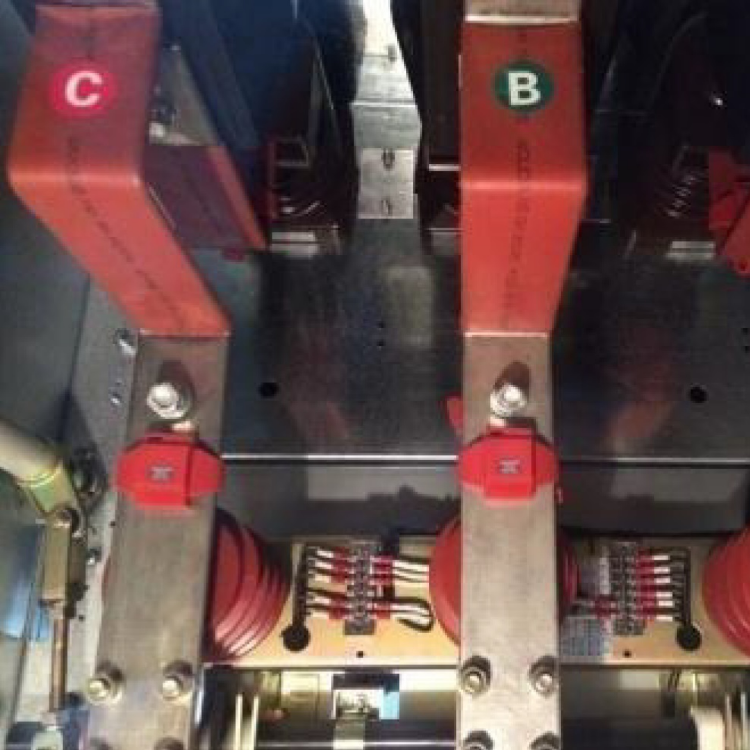

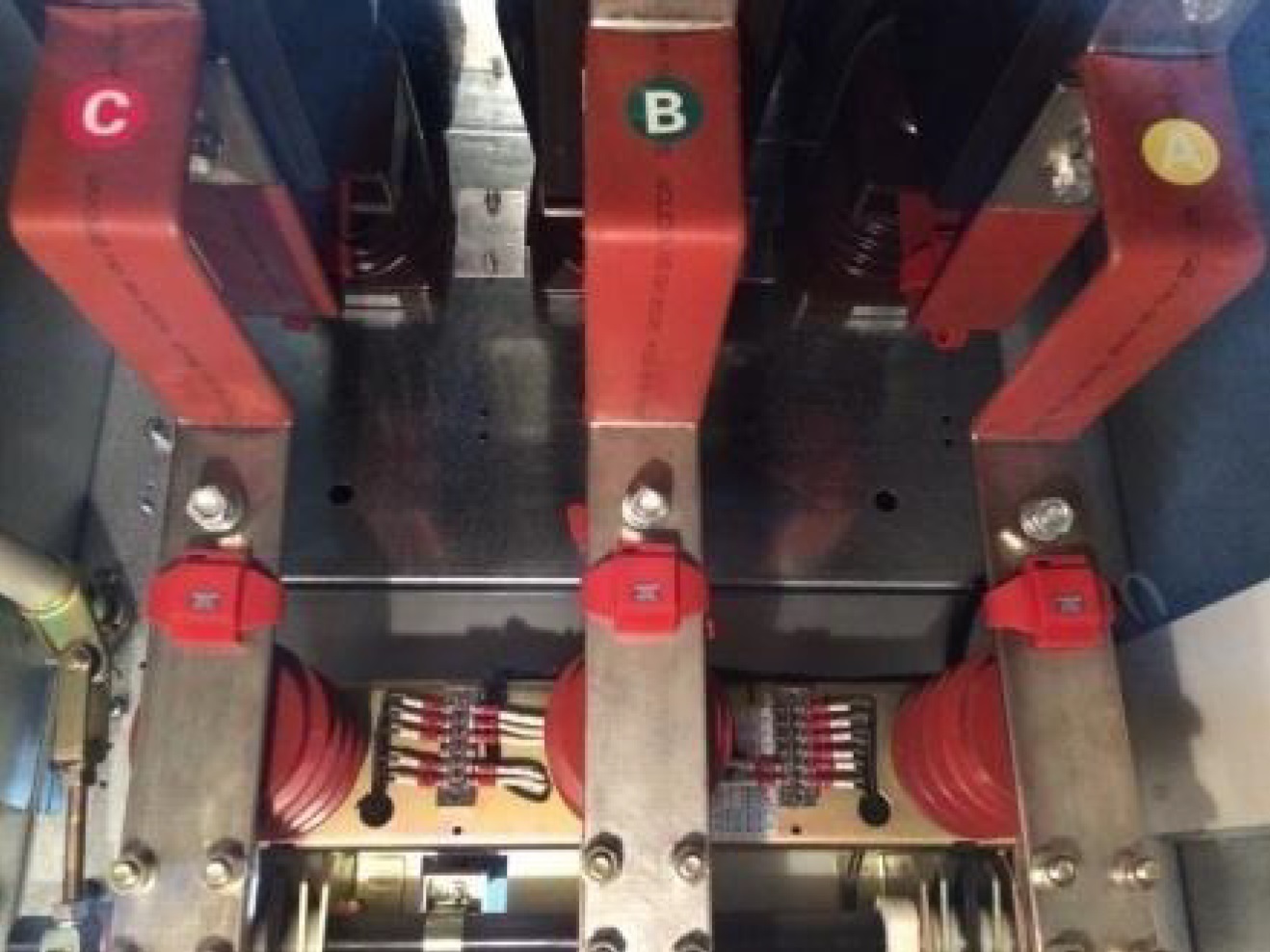

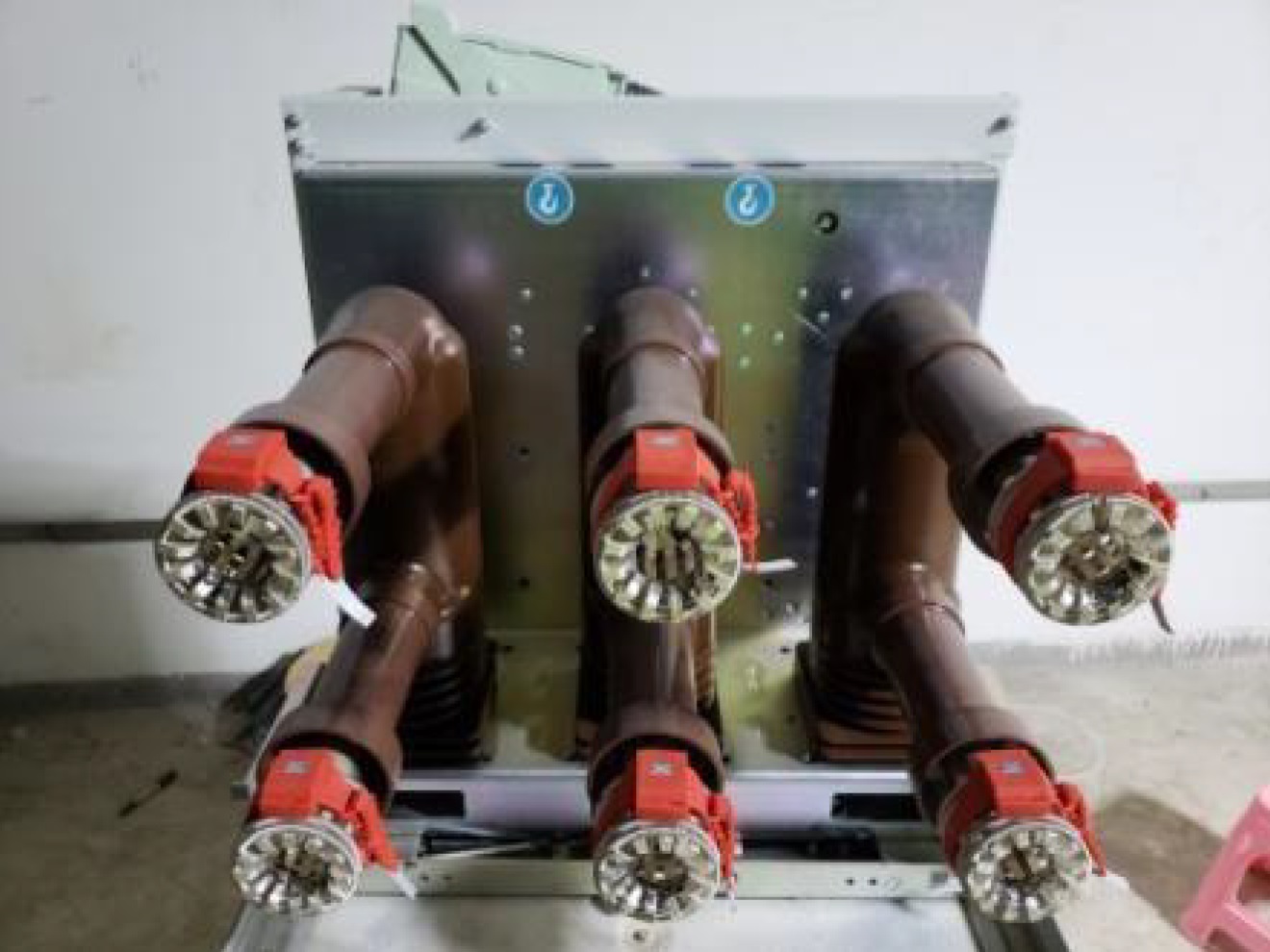

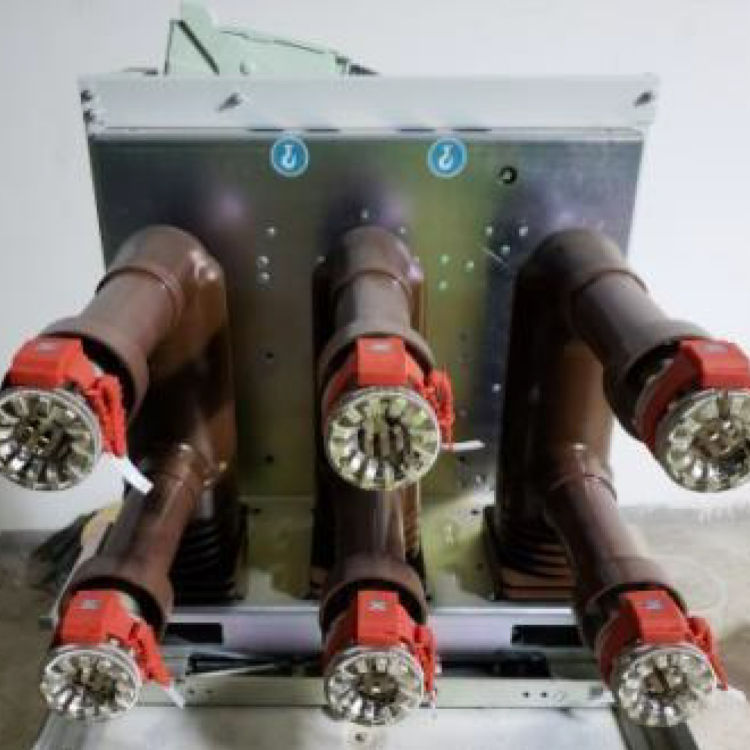

8.現場安裝實例：

三、引用標準

GB/T 6113-2008 《無線電干擾和抗干擾度測量設備規范》

GB/T 17626.5-2008 《電磁兼容試驗和測量技術靜電放電抗擾度試驗》(idt IEC61000-4-2:2008)

GB/T 17626.11-2008 《電磁兼容試驗和測量技術 射頻電磁場輻射抗擾度試驗》(idt IEC61000-4-3:2008)

GB/T 17626.4-20088 《電磁兼容試驗和測量技術 電快速瞬變脈沖群振蕩波抗擾度試驗》(idt IEC61000-4-4:1995)

GB/T 17626.8-2008 《電磁兼容試驗和測量技術 工頻磁場抗擾度試驗》(idt IEC61000-4-8:2008)

GB/T 17626.11-2006 《電磁兼容試驗和測量技術 電壓暫降、短時中斷和電壓變化抗擾度試驗》(idt IEC61000-4-11:1994)

絕緣強度  :  IEC 60255-5  2KVrms-1min
