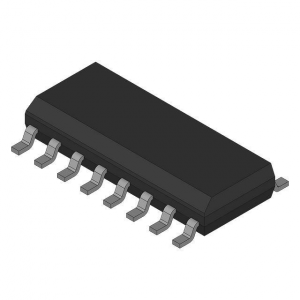

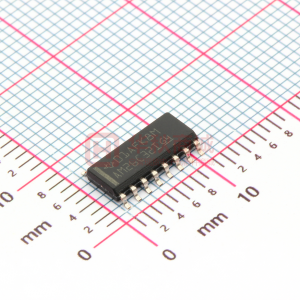

AM26C32 四路差動線路接收器

數據： AM26C32 Quadruple Differential Line Receiver 數據表

描述

AM26C32器件是一款四路差分線路接收器，用于平衡或非平衡數字?jǐn)?shù)據傳輸。啟用功能對所有四個接收器都是通用的，并提供高電平有效或低電平有效輸入的選擇。三態輸出允許直接連接到總線組織系統。故障安全設計指定如果輸入打開，則輸出始終為高。 AM26C32器件采用BiCMOS工藝制造，該工藝是雙極和CMOS晶體管的組合。該工藝提供雙極性的高電壓和低電流以及CMOS的低功耗，將功耗降低至標準AM26LS32的約五分之一，同時保持交流和直流性能。

特性

符合或超過ANSI的要求

TIA /EIA-422-B，TIA /EIA-423-B和ITU < br>建議V.10和V.11
低功耗，I _CC = 10 mA典型
±7-V共模范圍± 200 mV
靈敏度
輸入滯后：60 mV典型值
t _pd = 17 ns典型值
從單5V電源
三態輸出
輸入故障保護電路
改進AM26LS32器件的替換
Q版提供-Temp Automotive

參數 與其它產品相比?RS-485/RS-422

?
Supply Voltage(s) (Nom) (V)
No. of TX
No. of RX
Duplex
IEC 61000-4-2 Contact (+/- kV)
HBM ESD (kV)
Fault Protection (V)
Number of Nodes
Common Mode Range
ICC (Max) (mA)
Isolated
Rating
Operating Temperature Range (C)
Package Group
Approx. Price (US$)
?

AM26C32	AM26C31	AM26LS31	AM26LS32A
5 ? ?	5 ? ?	5 ? ?	5 ? ?
0 ? ?	4 ? ?	4 ? ?	0 ? ?
4 ? ?	0 ? ?	0 ? ?	4 ? ?
Half ? ?	Half ? ?	Half ? ?	Half ? ?
None ? ?	None ? ?	None ? ?	None ? ?
3 ? ?	3 ? ?	2 ? ?	0.5 ? ?
-11 to 14 ? ?	-14 to 14 ? ?	-7 to 7 ? ?	-25 to 25 ? ?
32 ? ?	32 ? ?	32 ? ?	32 ? ?
-7 to 7 ? ?	-7 to 7 ? ?	-7 to 7 ? ?	-7 to 7 ? ?
15 ? ?	3 ? ?	80 ? ?	70 ? ?
No ? ?	No ? ?	No ? ?	No ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 -40 to 85 0 to 70 ? ?	-40 to 125 -40 to 85 0 to 70 ? ?	-40 to 85 0 to 70 ? ?	-40 to 85 ? ?
PDIP SO SOIC TSSOP ? ?	PDIP SO SOIC SSOP TSSOP ? ?	PDIP SO SOIC SSOP ? ?	PDIP SOIC ? ?
0.38 \| 1ku ? ?	0.34 \| 1ku ? ?	0.29 \| 1ku ? ?	0.33 \| 1ku ? ?
