該DAC8775是一款四通道精密、完全集成、16位、數模 轉換器 （DAC） 具有自適應電源管理功能，旨在滿足以下要求 工業控制應用。自適應電源管理電路啟用后，可最大限度地減少 芯片的功耗。當編程為電流輸出時，電源電壓 電流輸出驅動器根據電壓的連續反饋在 4.5 V 至 32 V 之間調節 通過集成降壓/升壓轉換器在電流輸出引腳上。當編程為電壓時 輸出時，該電路為電壓輸出級 （±15 V） 產生可編程電源電壓。 DAC8775還包含一個LDO，用于從單個電源引腳生成數字電源（5 V）。
*附件：dac8775.pdf

DAC8775還通過高速公路可尋址遠程傳感器 （HART） 信號實現 將外部HART信號疊加到電流輸出上的接口。的壓擺率 電流輸出DAC是寄存器可編程的。該器件可以使用單個外部電源運行 使用集成降壓/升壓轉換器或外部電源提供+12 V至+36 V電源 當降壓/升壓轉換器被禁用時。

特性

• 輸出電流：
  • 0 mA 至 24 mA;3.5 mA 至 23.5 mA;0 mA 至 20 mA;4 mA 至 20 mA;±24毫安
• 輸出電壓（有/沒有 20% 的超量程）：
  • 0 V 至 5 V;0 V 至 10 V;±5 伏;±10 伏
  • 0 V 至 6 V;0 V 至 12 V;±6 伏;±12 伏
• 自適應電源管理
• 單寬電源引腳 （12 V – 36 V）
• ±0.1% FSR 總未調整誤差 （TUE）
• DNL：最大 ±1 LSB
• 內部5V基準電壓源（最大10 ppm/°C）
• 內部5V數字電源輸出
• CRC/幀錯誤檢查，看門狗定時器
• 熱報警，開路/短路，確保系統可靠性
• 報警條件下的安全作
• 自動學習負載檢測
• 寬溫度范圍：–40°C 至 +125°C

參數

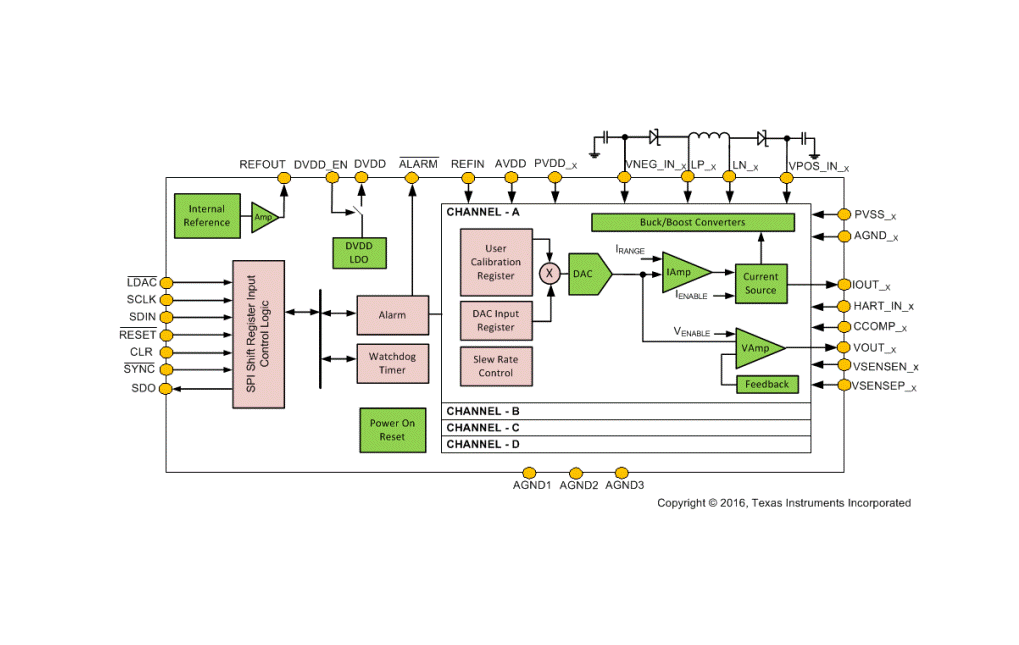

方框圖

DAC8775 是德州儀器推出的四通道高精度數模轉換器（DAC），分辨率 16 位，支持可編程電流和電壓輸出，集成自適應電源管理功能，專為工業控制場景設計，具備高穩定性、寬工作溫度范圍及豐富的系統保護特性。

一、核心基礎信息

（一）核心定位與關鍵參數

• 輸出范圍：
  • 電流輸出：0-24 mA、3.5-23.5 mA、0-20 mA、4-20 mA、±24 mA；
  • 電壓輸出（含 20% 超量程）：0-5 V/10 V、±5 V/10 V、0-6 V/12 V、±6 V/12 V。
• 精度性能：總未調整誤差（TUE）最大 ±0.1% FSR，微分非線性（DNL）最大 ±1 LSB，確保單調性；內置 5 V 基準源，溫漂最大 10 ppm/°C。
• 工作環境：工業級溫度范圍 -40°C 至 125°C；ESD 防護 HBM ±2000 V、CDM ±500 V；單電源供電 12-36 V。

（二）封裝與引腳

• 封裝類型：72 引腳 VQFN 封裝，尺寸 10.00 mm×10.00 mm，帶散熱焊盤，需接地以優化熱性能。
• 引腳功能：包含四通道電流輸出（IOUT_A-D）、電壓輸出（VOUT_A-D）、SPI 控制引腳（SCLK、SDIN、SDO、SYNC）、HART 信號輸入（HARTIN_A-D）、電源域引腳及告警輸出（ALARM）等。

二、核心特性與功能模塊

（一）輸出與電源管理

• 自適應電源管理：集成 Buck-Boost 轉換器，電流輸出模式下根據負載反饋調節驅動電壓（4.5-32 V），電壓輸出模式生成 ±15 V 供電，最小化功耗。
• 輸出驅動：電壓輸出最大驅動電流 10 mA，支持高達 1 μF 容性負載；電流輸出 compliance 電壓 ≥3 V，支持 50 mH 感性負載。

（二）信號接口與控制

• 通信接口：SPI 接口支持 25 MHz 時鐘速率，兼容 SPI、QSPI 等標準，支持菊花鏈操作；內置 CRC 校驗、看門狗定時器，提升通信可靠性。
• HART 接口：支持外部 HART 信號疊加到電流輸出，輸入阻抗 20-30 kΩ，適配 500 mVpp 信號。

（三）系統保護與診斷

• 告警功能：監測開路 / 短路、過溫、看門狗超時、CRC 錯誤等故障，通過 ALARM 引腳輸出告警信號。
• 安全機制：告警狀態下支持可編程安全動作（如輸出禁用、加載告警碼）；電壓輸出具備短路電流限制（8/16/20/24 mA 可選）。

（四）校準與優化

• 校準功能：支持用戶增益和偏移校準，校準范圍 ±50% FSR（增益）、±32768 LSB（偏移），提升系統精度。
• slew 率控制：可編程輸出 slew 率，通過步長和更新頻率調節，適配大容性負載場景。

（五）電源與功耗

• 供電需求：?jiǎn)坞娫摧斎?12-36 V，集成 LDO 生成 5 V 數字供電，支持外部數字供電切換。
• 功耗表現：四通道工作時功耗低至 0.86 W（典型值）， Buck-Boost 轉換器效率最高可達 90%。

三、應用場景與設計要點

（一）典型應用

• 工業控制：可編程邏輯控制器（PLC）、模擬輸出模塊、傳感器變送器；
• 自動化系統：樓宇自動化、過程控制、4-20 mA 電流環路系統。

（二）設計關鍵要點

• 電源去耦：各電源引腳就近并聯 0.1 μF 陶瓷電容和 10 μF 鉭電容，模擬地與數字地單點連接，減少干擾。
• 布線要求：Buck-Boost 轉換器外部電感（推薦 100 μH）和電容（推薦 10 μF）需靠近引腳布局；輸出保護電路應貼近連接器，增強抗瞬態干擾能力。
• 環路配置：電壓輸出支持遠端采樣（VSENSEP/VSENSEN 引腳），補償負載端電壓降；HART 信號需通過 10-22 nF 電容交流耦合輸入。

四、封裝與訂購信息

• 封裝規格：72 引腳 VQFN（RWF 封裝），引腳鍍層為 NIPDAU，MSL 等級 3（260°C 峰值回流）。
• 訂購型號：核心型號包括 DAC8775IRWFR（卷帶 2000 片）、DAC8775IRWFRG4（卷帶 2000 片）等，工作溫度均為 -40°C 至 125°C，符合 RoHS 標準。
