穩聯技術Profinet轉DeviceNet協議轉換網關在丹弗斯變頻器控制集成中的應用方案

某企業具備自動化程度較高的生產線，其中冷凍車間需借助變頻器對制冷壓縮機的轉速進行精準調控，以營造并維持恒定低溫的環境條件。原系統選用西門子S7-1200PLC作為ProfiNet主站，然而與之配套的丹佛斯VLTAutomationDriveFC302變頻器僅支持DeviceNet協議。因協議間存在不兼容性，PLC無法直接獲取變頻器的實時運行數據，進而致使設備狀態監測出現延遲、能耗控制缺乏精細度，且故障響應時間超過10分鐘，這對生產效率和產品質量產生了顯著的不利影響。為解決此問題，企業引入?yún)f(xié)議轉換網關，達成了從DeviceNet到ProfiNet的無縫通信銜接。

DeviceNet轉ProfiNet協議轉換實施步驟

硬件部署與拓?fù)湓O(shè)計

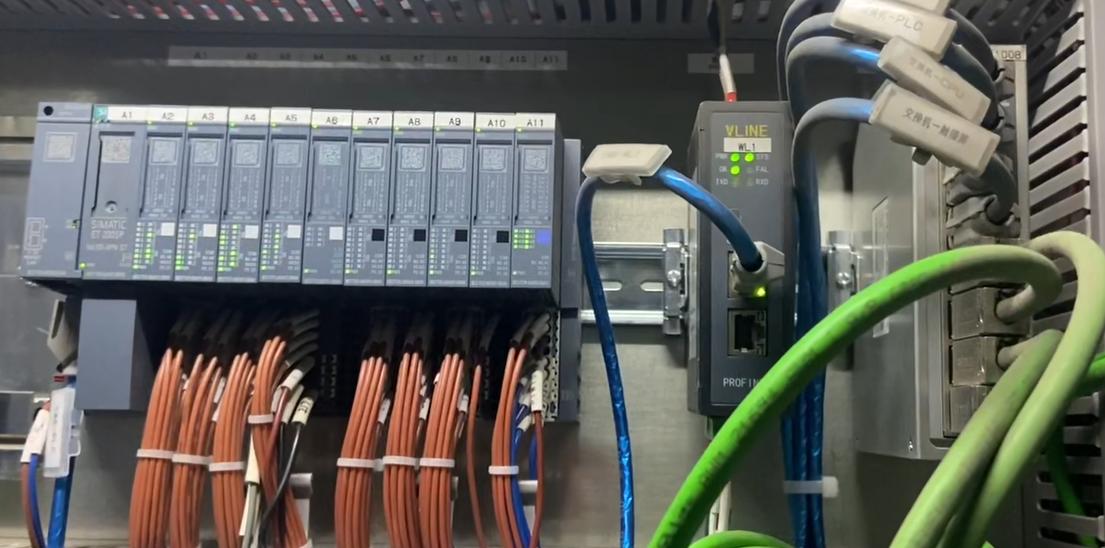

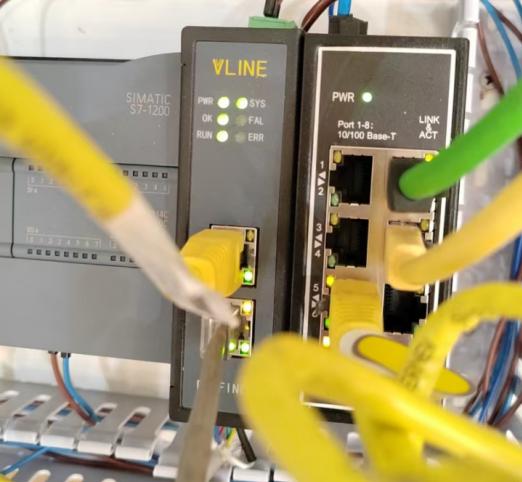

在物理連接方面， 選用CAT6以太網線，將可編程邏輯控制器（PLC）的ProfiNet接口與網關的PN1端口進行直接連接，以此保障鏈路具備冗余特性。

借助DeviceNet專用電纜，把網關的DeviceNet端口與變頻器的DeviceNet接口相連接。針對處于末端的節點，需將終端電阻設置為開啟狀態（ON），從而消除信號反射問題。

在拓?fù)鋬?yōu)化上， 網關集成了具備2個端口的以太網交換機，能夠支持鏈?zhǔn)骄W(wǎng)絡拓?fù)浼軜?gòu)，這有助于降低交換機的使用成本。DeviceNet側采用總線型拓?fù)浣Y(jié)構，當波特率為500kbps時，必須嚴格將支線長度控制在6米以內，以避免信號出現衰減現象。

軟件配置與數據映射

ProfiNet主站配置，PLC組態， 于TIAPortalV16中導入版本為2.33的GSDML文件，將網關識別為ProfiNet從站，為其分配IP地址192.168.1.101（該地址與PLC處于同一網段），并將設備名稱設定為“PN-DVN”。

數據槽位定義， 配置16個輸入/輸出槽位，每個槽位均支持128字節的數據傳輸。示例如下： 輸入槽位0 ：映射變頻器實際頻率（4字節浮點數）； 輸出槽位1 ：映射PLC發送的頻率設定值（4字節浮點數）

DeviceNet從站配置，EDS文件解析， 通過丹佛斯FC360變頻器的EDS文件，利用專用的第三方軟件解析從站到各項詳細數據參數。 參數同步，與網關配置工具中，將DeviceNet波特率設定為250kbps，從站ID設置為1，同時將變頻器節點地址設置為1。

雙向通信測試與優化

實時性驗證， 通過可編程邏輯控制器（PLC）向變頻器發送階躍頻率指令（例如從30Hz突增至50Hz），采用示波器對網絡輸入/輸出信號延遲進行監測。測試結果表明，DeviceNet轉ProfiNet的通信延遲穩定保持在8ms以內，能夠滿足冷凍車間的控制要求。

故障容錯機制， 模擬DeviceNet網絡中斷場景，網關自動觸發超時報警（默認時長為500ms），并在PLC的“DeviceStatus”字節中置位錯誤標志（Bit7=1），以便指導維護人員迅速定位故障。

在本案例中，DeviceNet轉ProfiNet協議轉換網關借助硬件級協議轉換與軟件級數據映射，成功突破了西門子PLC與丹佛斯變頻器之間的通信障礙。其核心價值體現如下：

協議透明化 ：將復雜的DeviceNet對象字典映射為ProfiNet標準數據結構，有效降低了工程師的學習成本；

工程標準化 ：提供可視化配置工具與預置EDS庫，顯著縮短了項目調試周期；

工業可靠性 ：支持在-25℃至55℃的寬溫環境下運行，具備IP20防護等級，能夠適應食品加工車間的高濕度環境。

伴隨工業4.0的推進，DeviceNet轉ProfiNet協議轉換技術將成為實現老舊設備智能化改造的關鍵途徑。網關的模塊化設計（例如支持EtherCAT、ModbusTCP等多協議轉換）以及開放式接口，為制造業的數字化轉型提供了具有可復制性的解決方案。
