安克創新上半年發布的Prime 14合1雷電5桌面拓展塢，以14個接口與雷電5技術為核心，打造"桌面設備中央樞紐"。

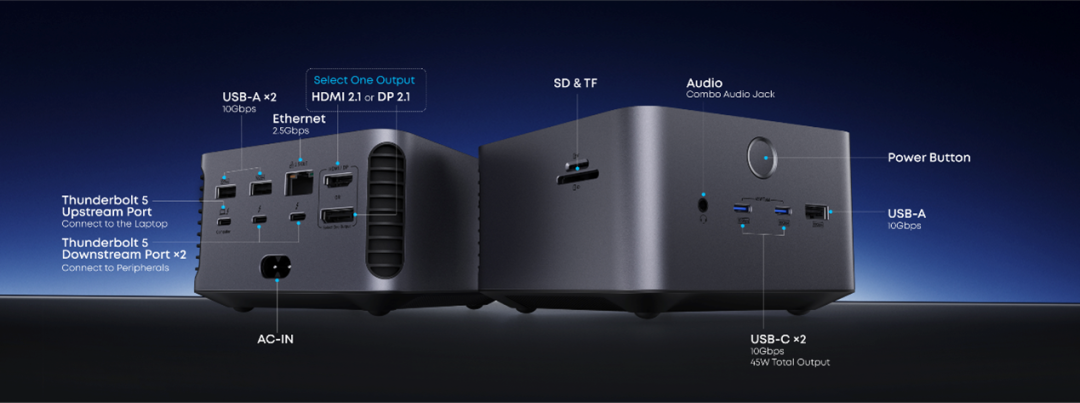

圖1 安克創新Prime 14合1雷電5桌面拓展塢

在拓展塢機身設計上，產品集智能交互與穩定運行于一身：

頂部氛圍燈實時反饋運行狀態，內置散熱風扇確保高負載不降速；

接口布局上，前方常用口支持45W雙C快充、音頻及USB-A，即插即用超順手；后方集結雷電5、2.5G網口、HDMI、DP等，線材隱藏不雜亂；

側邊還貼心配備SD/TF卡槽，攝影創作隨時續上。

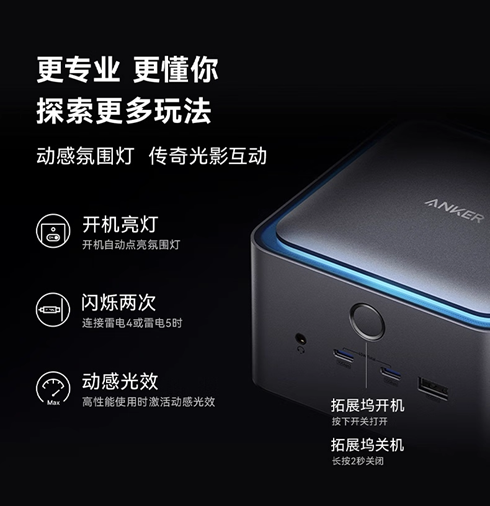

圖2 安克創新Prime 14合1雷電5桌面拓展塢

艾為芯與安克拓展塢共促體驗升級

數模龍頭艾為電子為安克拓展塢全面護航，艾為OVP芯片在USB接口設計中提供關鍵支持，為14合1接口的穩定運行筑牢安全防線，讓高速數據傳輸與多設備拓展始終處于可靠防護中。同時，艾為燈語系列芯片打造動態光效交互系統，將科技美學融入功能場景，既強化高速傳輸性能，又以可視化光效交互提升桌面設備的科技感與使用體驗。

高性能36通道呼吸燈驅動

安克Prime 14合1雷電5桌面拓展塢搭配艾為高性能36通道呼吸燈驅動，實現拓展塢不同工作模式下的動感燈效，科技感滿滿。

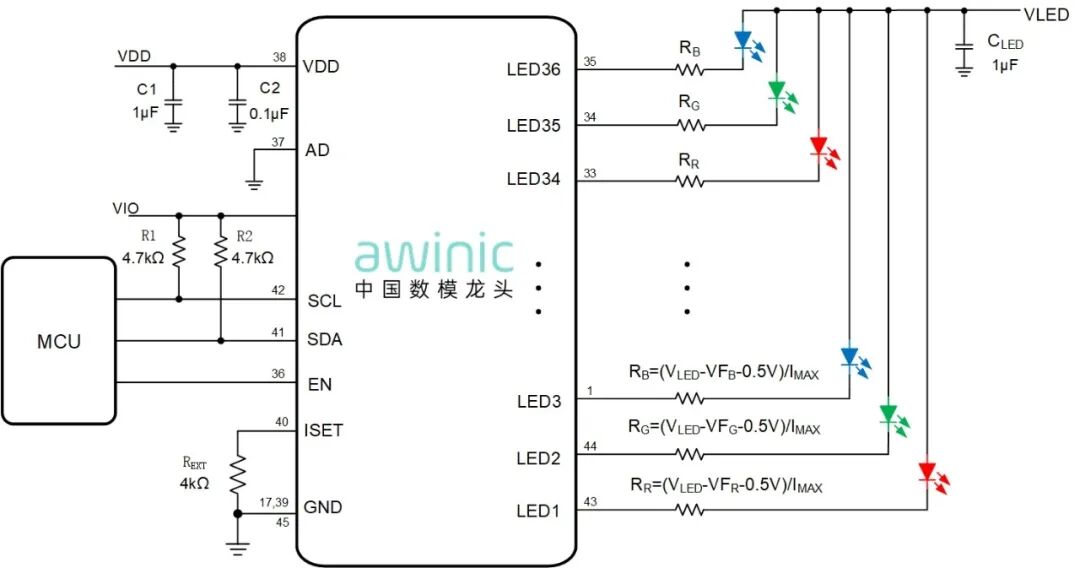

圖3 艾為高性能36通道呼吸燈驅動典型應用圖

【典型規格】

36通道LED驅動，可用于36個獨立LED驅動或12個RGB驅動

256級獨立電流的混色

256級PWM電流調光

256級全局電流

高電流精度：±5%

高匹配精度：±5%

LED通道開/短路檢測

EMI和噪聲抑制

PWM頻率可配置（32kHz/64kHz）

PWM移相

擴頻

自動省電模式

過溫保護

400khz I2C接口

電源：2.7V ~ 5.5V

QFN 5x5 mm2-44L封裝

Type-C Protection

拓展塢接口眾多，時常會有拔插外圍設備的場景。頻繁的拔插，靜電、浪涌等風險也隨之而來。安克Prime 14合1雷電5桌面拓展塢搭配艾為高性能多通道Type-C Protection系列保護芯片，實現CC、SBU、D+/D-的高壓、浪涌、靜電的全方位保護，為拓展塢的各種使用場景保駕護航。

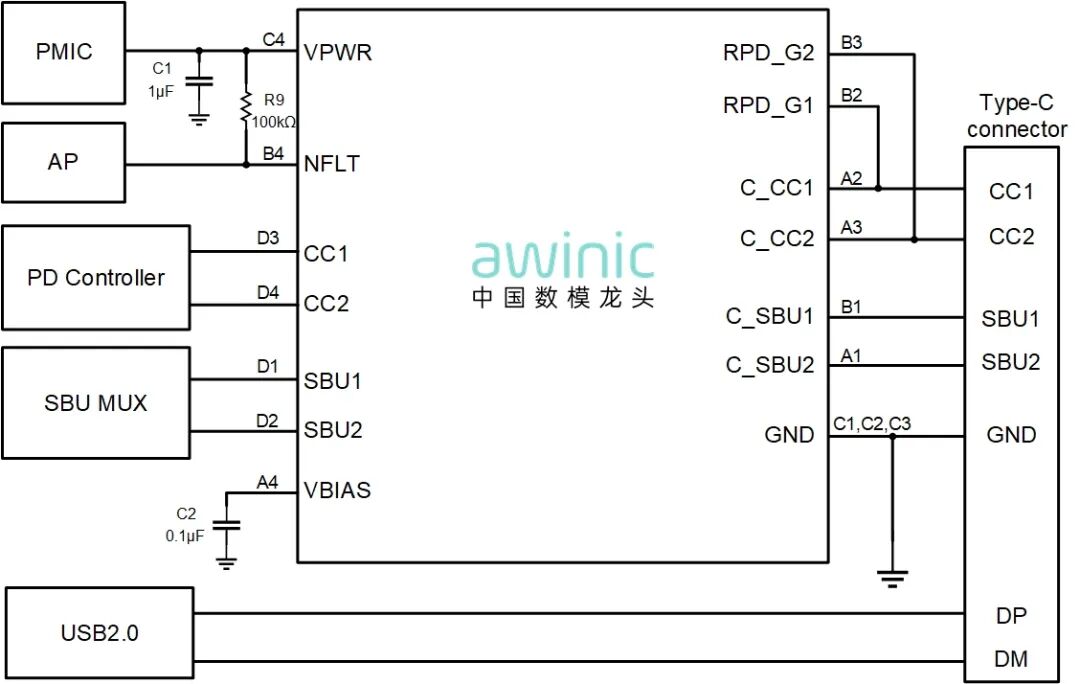

圖4 艾為USB Protection保護芯片典型應用圖?

【典型規格】

VBUS短路過壓保護

CC1/2， SBU1/2端口32Vdc高耐壓

70ns 快速OVP響應時間

IEC 61000-4-2ESD保護

CC1/2、SBU1/2端口±8kV接觸放電

CC1/2、SBU1/2端口±15kV接觸放電

IEC 61000-4-5浪涌保護

CC1/2端口±40V浪涌耐受

SBU1/2端口±25V浪涌耐受

CC1 /2具有600mA 對VCONN電流能力

Dead Battery模式：無電源支持

WLCSP 1.64mm x 1.64mm – 16B封裝

艾為在拓展塢領域的應用，除了呼吸燈驅動和USB Protection保護方案外，還有很多成熟豐富的物料應用，具體如下：

CC logic/PD phy

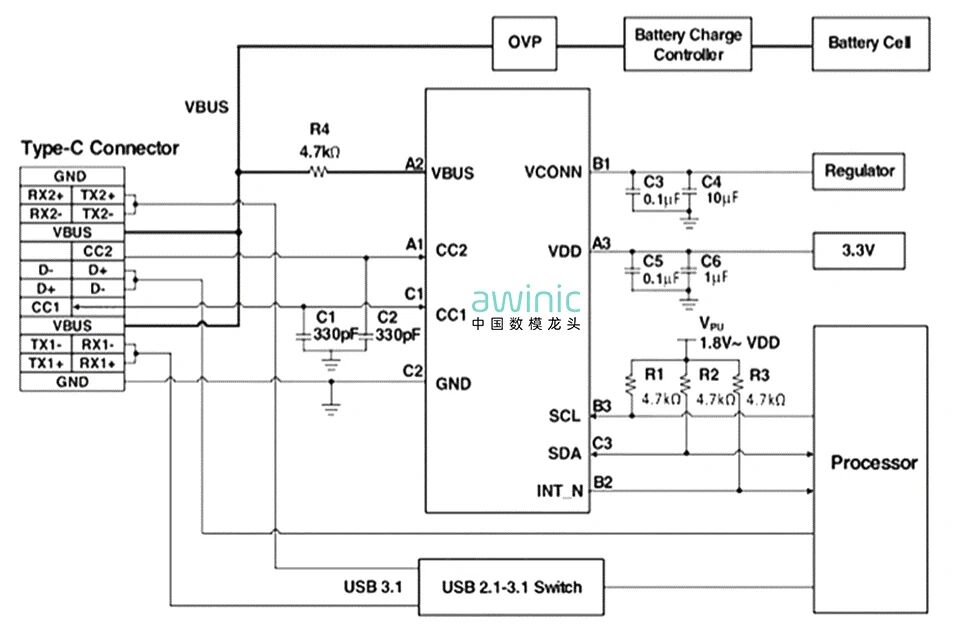

圖5 艾為CC logic/PD phy典型應用圖

【典型規格】

支持USB PD 3.1協議

可以通過I2C將芯片配置為SRC、SNK或者DRP

集成了可配置OCP或OTP的VCONN 開關，用于給E-Mark供電

CC引腳最高耐壓值：28V

支持死電池模式，未通電時作為SNK

支持VBUS檢測與放電控制功能，可以避免VBUS電腐蝕老化損耗

支持Wake低功耗檢測模式

USB 3.1 switch
圖6 艾為USB 3.1 switch典型應用圖

【典型規格】

兼容USB3.1, PCIe-Gen3, MIPI DSI/CSI

- 3db帶寬：10GHz

寬共模電壓0 ~ 2.2V

插入損耗：-1.6dB @4GHz

整機回波損耗：-20dB @4GHz

關閉隔離：-22dB @4GHz

OCP過流保護

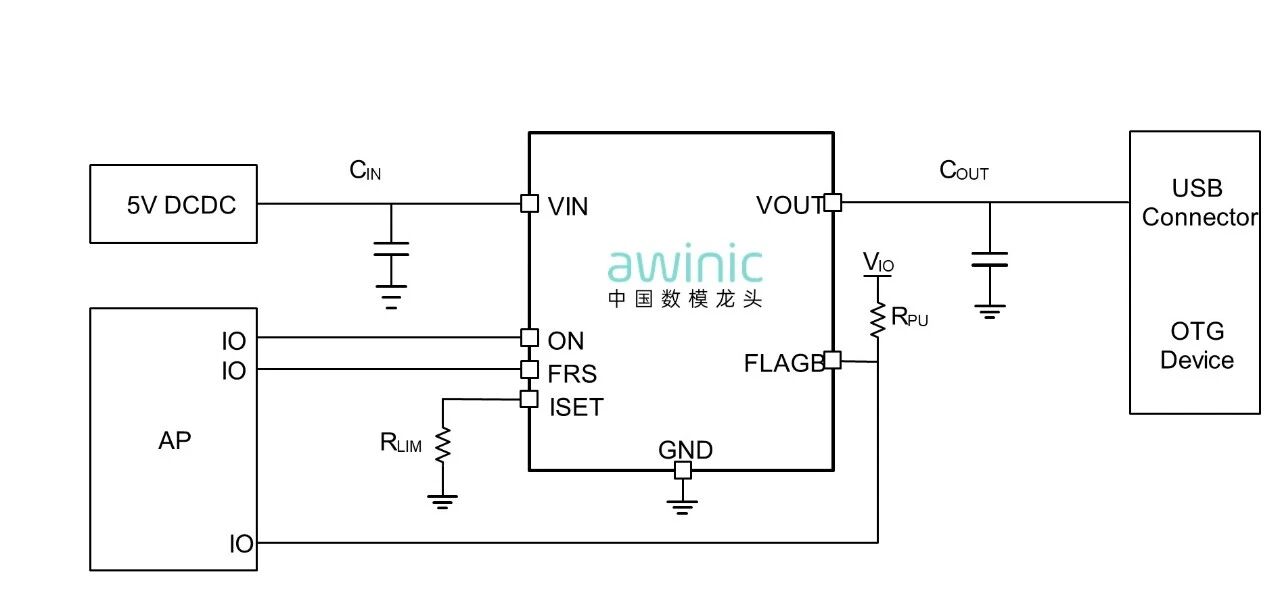

圖7 艾為OCP過流保護應用示意圖

【典型規格】

0.1~4A的過流檢測保護功能

電流檢測精度高達7%

在VOUT端口高達28Vdc耐壓

導通內阻35mΩ

軟啟動功能

輸出端過壓保護點5.8V

過流狀態上報腳

艾為拓展塢應用方案

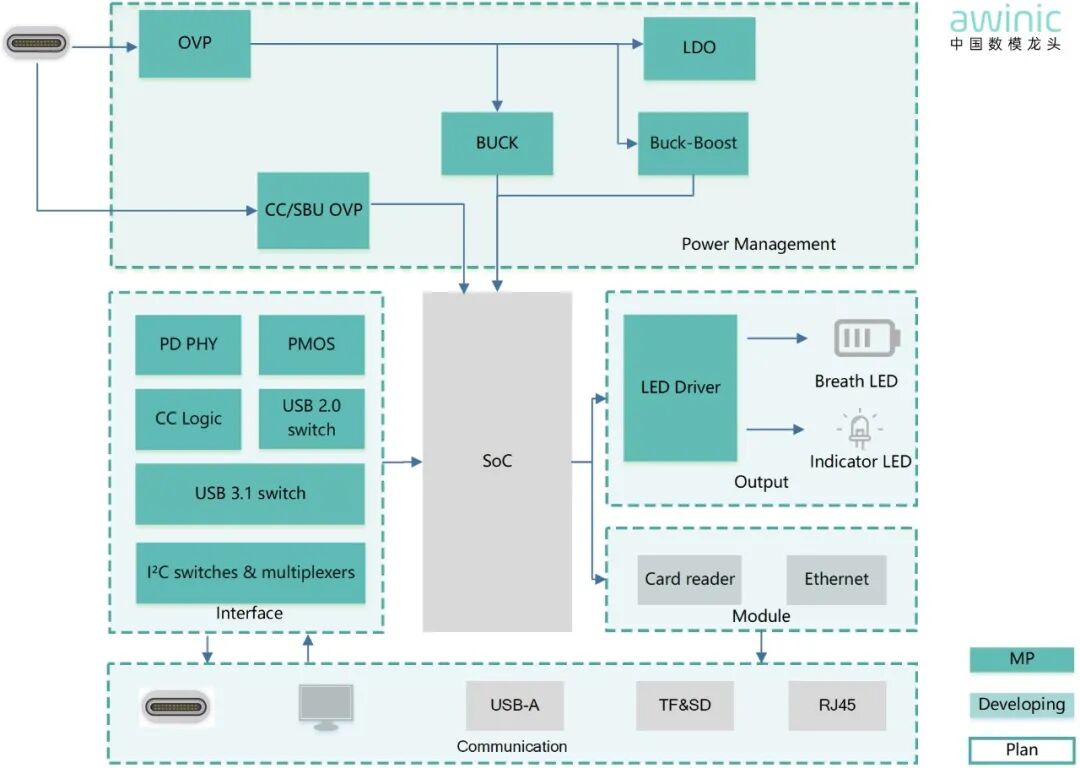

在拓展塢產品領域，艾為除了上述產品外，還提供如下框圖中所示的多類產品：

（點擊查看艾為拓展塢應用方案框圖）

中國數模龍頭艾為電子的多款芯片產品已深度融入安克Prime14合1雷電5拓展塢的核心架構。憑借卓越的防護性能與靈動的交互設計，為用戶打造更可靠、更智能、更沉浸的桌面體驗。

未來，艾為將持續加碼技術創新，以全鏈路芯片解決方案，攜手推動拓展塢設備的體驗升級，賦能多元化辦公場景的無限可能。
