傾佳電子基于 BMF240R12E2G3 SiC 模塊的三電平雙向 DC/DC 變換器設計與實現指南

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，并提供包括IGBT、SiC MOSFET、GaN等功率半導體器件以及新能源汽車連接器。

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

1. 執行摘要與初步分析

1.1 報告目的

傾佳電子旨在為使用 BMF240R12E2G3 1200V 碳化硅 (SiC) 功率模塊（以下簡稱“模塊”）實現如圖所示的三電平、非隔離、雙向 DC/DC 變換器拓?fù)?，提供一份?zhuān)家級的詳細設計與實施指南。

1.2 核心挑戰

該設計任務代表了多項嚴苛技術要求的交匯點：1200V 級別的高壓操作、雙向功率流動能力、先進的三電平拓?fù)浣Y(jié)構，以及 SiC 器件帶來的超快開關速度。因此，設計的成敗取決于對由此產生的復雜技術挑戰的應對能力，主要包括：

寄生參數管理：超高的開關瞬變 ($di/dt$) 與微小的雜散電感 ($L_{stray}$) 相互作用，產生巨大的電壓過沖 。

柵極驅動的復雜性：極高的電壓變化率 ($dV/dt$) 對柵極驅動電路的抗擾度 (CMTI) 和防止寄生導通的能力提出了極端要求 。

拓?fù)淇刂疲喝娖浇Y(jié)構特有的中點電壓 (NP) 平衡問題，是確保系統穩定運行和防止器件過壓的先決條件 。

1.3 關鍵結論與設計支柱

基于對拓?fù)浣Y(jié)構和 BMF240R12E2G3 模塊數據手冊的深入分析 7，得出以下核心結論：

拓?fù)鋵?shí)現：用戶圖中所示的四開關 (S1, S2, S3, S4) 單橋臂是一種雙重交錯的三電平結構。其物理實現需要兩 (2) 個 BMF240R12E2G3 半橋模塊7，堆疊連接以形成一個完整的、包含四開關的功率級。

核心協同效應：BMF240R12E2G3 模塊之所以是該拓?fù)涞睦硐脒x擇，關鍵在于其內置了 SiC 肖特基勢壘二極管 (SBD)。在硬開關、雙向變換器中，死區時間內的反向?qū)ú豢杀苊?。傳統硅 (Si) MOSFET 的體二極管或 PiN 二極管存在嚴重的反向恢復 ($Q_{rr}$)問題 ，這會導致巨大的反向恢復電流 ($I_{rr}$) 和極高的開關損耗 10。BMF240R12E2G3 的 SiC SBD 具有**“零反向恢復”特性 ，從根本上消除了由 $Q_{rr}$ 引起的開關損耗，這是在該拓?fù)渲袑?shí)現高效率和高開關頻率的核心使能技術** 。

三大設計支柱：成功的實施依賴于對以下三個關鍵領域的精密設計，本報告將對此進行詳述：

低電感功率布局：必須采用疊層母排 (Laminated Busbar) 設計，以嚴格抑制雜散電感，控制 $L_{stray} times di/dt$ 電壓尖峰 。

先進的柵極驅動：必須采用具有高 CMTI (>$100 text{ V/ns}$) 和有源米勒鉗位 (Active Miller Clamp) 功能的隔離式柵極驅動電路。

精密的機械集成：模塊采用的 "Press-FIT" 壓接技術 提供了卓越的可靠性，但要求嚴格的 PCB 設計和裝配工藝 。

2. 拓?fù)浞治雠c模塊實現

2.1 拓?fù)浣Y(jié)構解析

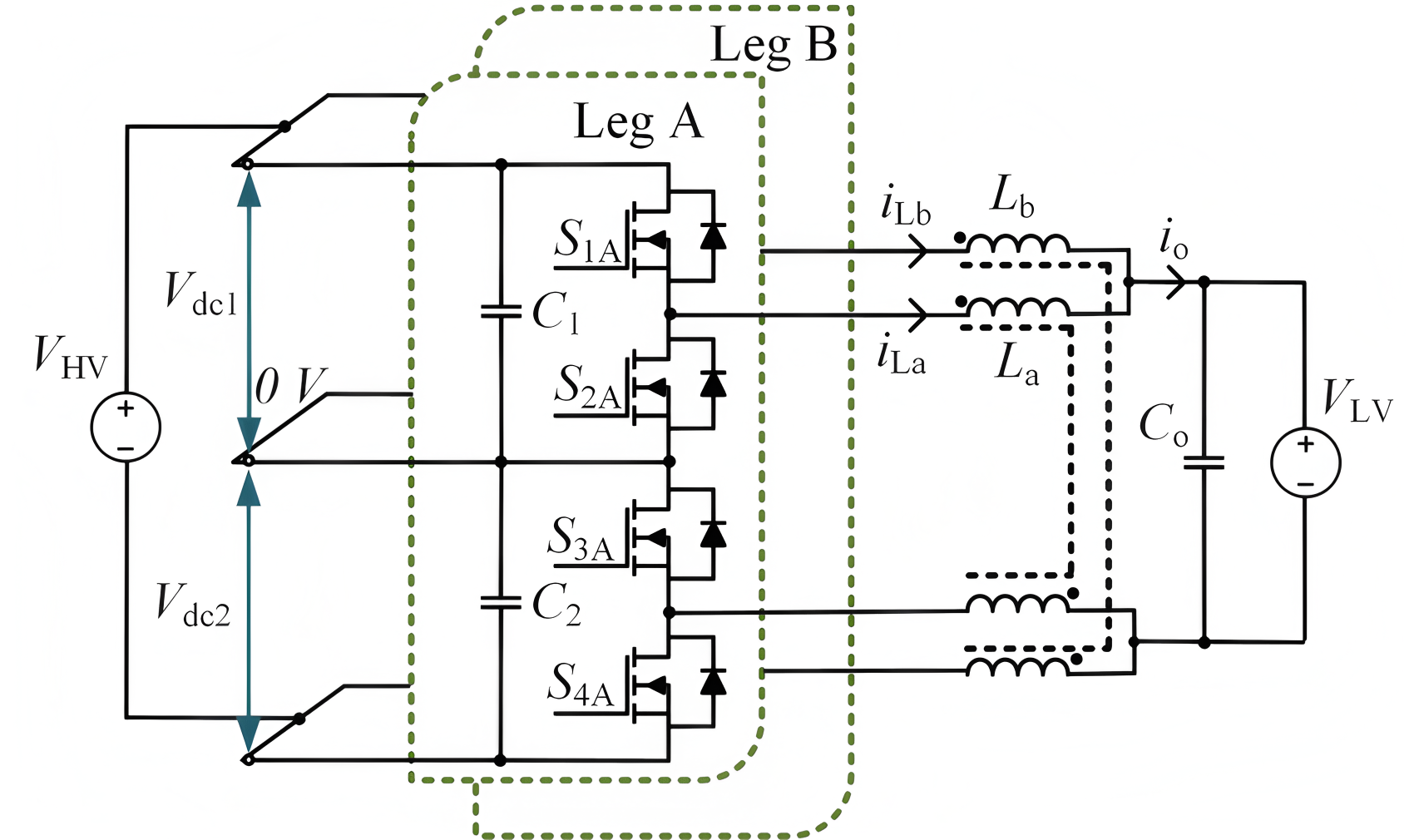

非隔離的雙向 DC/DC 變換器。其關鍵組成部分的功能定義如下：

高壓側 (HV)：由兩個串聯的電容 C1 和 C2 構成，形成高壓直流母線。C1 和 C2 的連接點是系統的中點 (Neutral Point, NP)。

低壓側 (LV)：由電池組和電容 C0 構成，形成低壓直流母線。

功率橋臂：由 S1, S2, S3, S4 四個 1200V SiC MOSFET 串聯而成。

關鍵連接：

S1 (最頂部) 連接到 HV+ (C1 頂端)。

S4 (最底部) 連接到 HV- (C2 底端)。

LV- 母線 (C1 和電池負極) 連接到 HV 側的中點 (NP)。這是定義該拓?fù)洳僮髂Ｊ降淖铌P(guān)鍵連接。

電感 L1 連接 LV+ 母線與 S1-S2 的中點。

電感 L2 連接 LV+ 母線與 S3-S4 的中點。

拓?fù)湔J(rèn)定：這是一個雙重交錯 (Dual-Interleaved) 的三電平變換器。SA/LA 構成第一相，SB/LB 構成第二相。

交錯優勢：兩相交錯工作（通常相移 $180^circ$），使得 LV 側電容 C0 上的紋波電流頻率加倍，幅度大幅降低，從而減小 C0 的容量需求。

三電平優勢：在 HV 母線電壓 ($V_{HV}$) 和中點電壓平衡的理想情況下，每個開關器件（如 S1）在關斷狀態下承受的最大電壓僅為 $V_{HV}/2$（即 $V_{C1}$ 或 $V_{C2}$）。例如，在 1500V 母線系統中，器件僅需承受 750V。使用 1200V 額定值的 BMF240R12E2G3 模塊可提供高達 3 倍的電壓裕量，確保了極高的運行可靠性。

2.2 模塊配置方案

BMF240R12E2G3 模塊是一款半橋模塊，其內部集成了一個上橋臂 (T1) 和一個下橋臂 (T2) SiC MOSFET 7。其功率端子包括 DC+、DC- 和 AC (中點輸出) 。

要實現圖示的 S1-S4 四開關串聯橋臂，必須使用兩 (2) 個 BMF240R12E2G3 模塊。一個模塊負責上半部分 (S1, S2)，另一個模塊負責下半部分 (S3, S4)。

關鍵在于連接：

模塊 1 (頂部)：充當 S1 和 S2。

模塊 2 (底部)：充當 S3 和 S4。

兩個模塊通過將模塊 1 的DC-端子與模塊 2 的DC+端子共同連接到系統 NP 母排上來實現“堆疊”。

詳細的物理連接方案如下表所示，這是實現該拓?fù)涞牟季€藍圖。

表 2.1：拓?fù)鋵?shí)現的模塊連接方案

模塊	模塊端子 (據 )	拓?fù)涔δ?(據圖)	外部連接至
模塊 1 (頂部)	DC+	S1 漏極	HV DC+ 母排 (C1 頂部)
	AC	S1 源極 / S2 漏極	電感 L1
	DC-	S2 源極	中點 (NP) 母排
模塊 2 (底部)	DC+	S3 漏極	中點 (NP) 母排
	AC	S3 源極 / S4 漏極	電感 L2
	DC-	S4 源極	HV DC- 母排 (C2 底部)
其他連接	-	-	LV DC+ 母排 (C0 頂部) $rightarrow$ L1 和 L2 的另一端
	-	-	中點 (NP) 母排$rightarrow$ 同時連接到 LV DC- (C0 底部) 和 C1/C2 中點

3. 運行分析與控制系統影響

3.1 雙向功率流分析

基于 2.1 節的拓?fù)溥B接（特別是 LV- 接至 NP），變換器在兩個主要模式下運行：

1. Boost 模式 (LV $rightarrow$ HV，升壓)

此模式下，能量從低壓電池流向高壓母線，例如電動汽車加速或向電網饋電。

L1 儲能：S2 導通。電流路徑：LV+ (電池) $rightarrow$ L1 $rightarrow$ S2 $rightarrow$ NP (即 LV-)。電感 L1 儲能。

L1 釋能：S2 關斷，S1 導通。電感 L1 電流被迫（由于磁場不能突變）繼續流動，路徑變?yōu)椋篖V+ $rightarrow$ L1 $rightarrow$ S1 $rightarrow$ HV+ (為 C2 充電)。

L2 儲能：S3 導通。電流路徑：LV+ (電池) $rightarrow$ L2 $rightarrow$ S3 $rightarrow$ NP (即 LV-)。電感 L2 儲能。

L2 釋能：S3 關斷，S4 導通。電流路徑：LV+ $rightarrow$ L2 $rightarrow$ S4 $rightarrow$ HV- (為 C3 充電)。（注：這是對稱但反向的升壓，為負母排充電）。

2. Buck 模式 (HV $rightarrow$ LV，降壓)

此模式下，能量從高壓母線流向低壓電池，例如再生制動或電池充電。

L1 充電：S1 導通。電流路徑：HV+ (C2) $rightarrow$ S1 $rightarrow$ L1 $rightarrow$ LV+ (電池)。返回路徑為 NP (LV-)。

L1 續流：S1 關斷，S2 導通（作為同步整流器）。L1 電流通過 S2 續流：L1 $rightarrow$ LV+ $rightarrow$ NP (LV-) $rightarrow$ S2 $rightarrow$ L1。

L2 充電：S4 導通。電流路徑：HV- (C3) $rightarrow$ S4 $rightarrow$ L2 $rightarrow$ LV+ (電池)。（注：這是一個反向的 Buck 電路）。

L2 續流：S4 關斷，S3 導通（作為同步整流器）。L2 電流通過 S3 續流。

3.2 關鍵控制挑戰：中點 (NP) 電壓平衡

在理想情況下，$V_{C1}$ 應始終等于 $V_{C2}$。然而，在實際運行中，由于元器件的公差、負載的微小不對稱或 PWM 信號的微小差異，流過 S1/S2 相和 S3/S4 相的平均電流會不完全相等 。

問題描述：

如在 Boost 模式下，如果 L1/S1 向 C1 注入的電荷 不 完全等于 L2/S4 向 C2 注入的電荷，NP 點的電壓將會發生漂移 。

災難性后果：

假設 C1 電壓 $V_{C1}$ 漂移升高，而 $V_{C2}$ 漂移降低（但 $V_{HV}$ 總電壓不變）。這將導致：

器件過壓：模塊 1 (S1/S2) 承受的關斷電壓將 大于 $V_{HV}/2$，而模塊 2 (S3/S4) 承受的電壓則 小于 $V_{HV}/2$。

熱失控：模塊 1 的開關損耗和導通損耗急劇增加，導致局部過熱。

系統崩潰：如果不加以控制，NP 漂移將持續惡化，直到電壓超過模塊 1200V 的額定值，導致器件永久性損壞。

解決方案（強制要求）：

控制系統（通常是 DSP 或 FPGA）必須實現一個中點電壓平衡控制環路 。

測量：必須精確測量 $V_{C1}$ 和 $V_{C2}$ 的電壓。

計算：計算電壓誤差 $V_{err} = V_{C1} - V_{C2}$。

補償：將該誤差信號送入一個控制器（如 PI 調節器），其輸出 $d_{offset}$ 用于動態調整兩相的占空比。

執行：例如，如果 $V_{C1} > V_{C3}$，控制算法會略微 減少 S1/S2 相的占空比，同時略微 增加 S3/S4 相的占空比，從而主動將電荷從 C1 轉移到 C2（或減少 C1 的充電），迫使 $V_{err}$ 趨向于零。

4. 核心協同：BMF240R12E2G3 的關鍵優勢

4.1 性能量化：關鍵參數

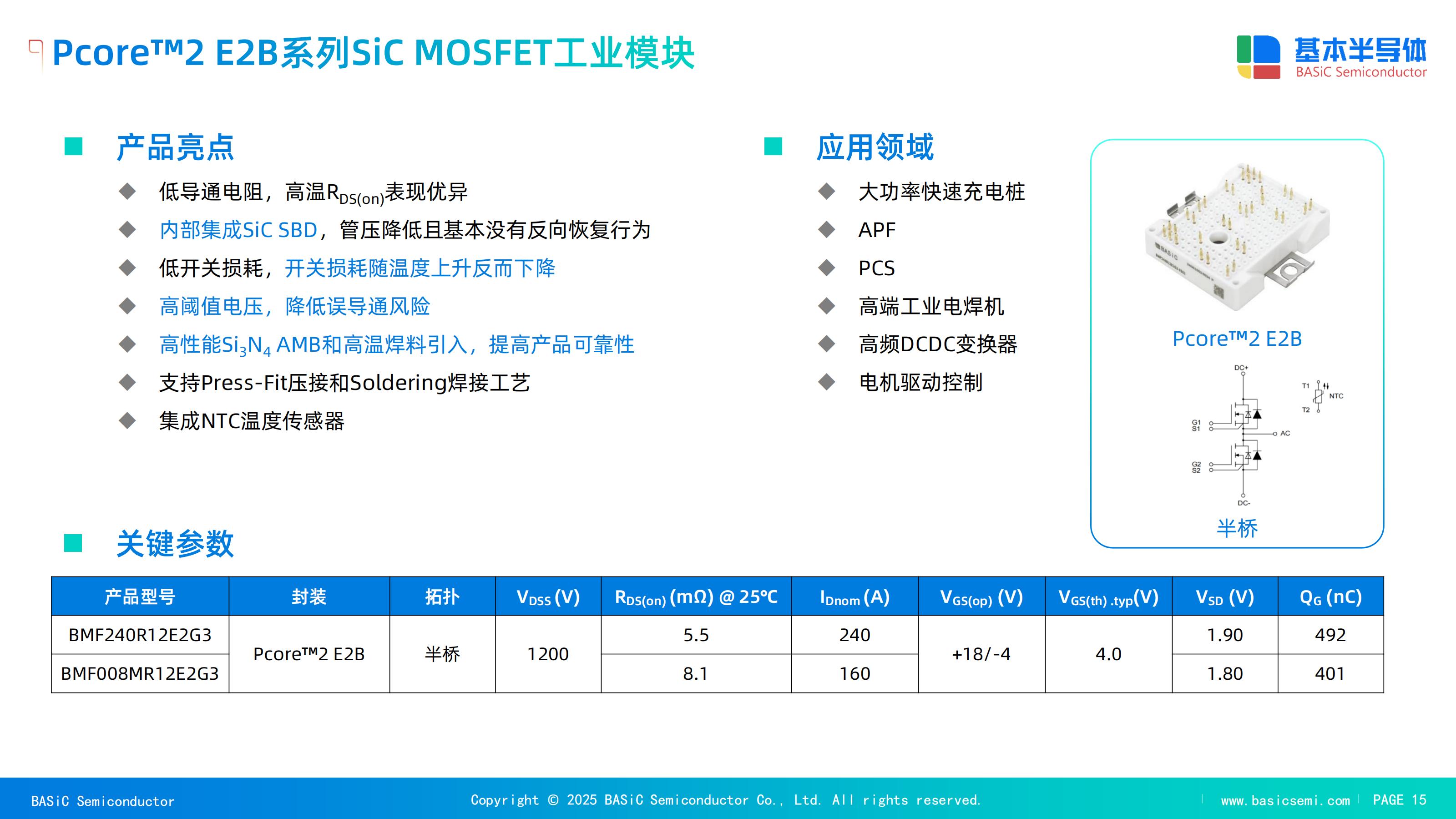

為了進行損耗和散熱設計，必須了解 BMF240R12E2G3 模塊的關鍵電氣和熱力學參數。

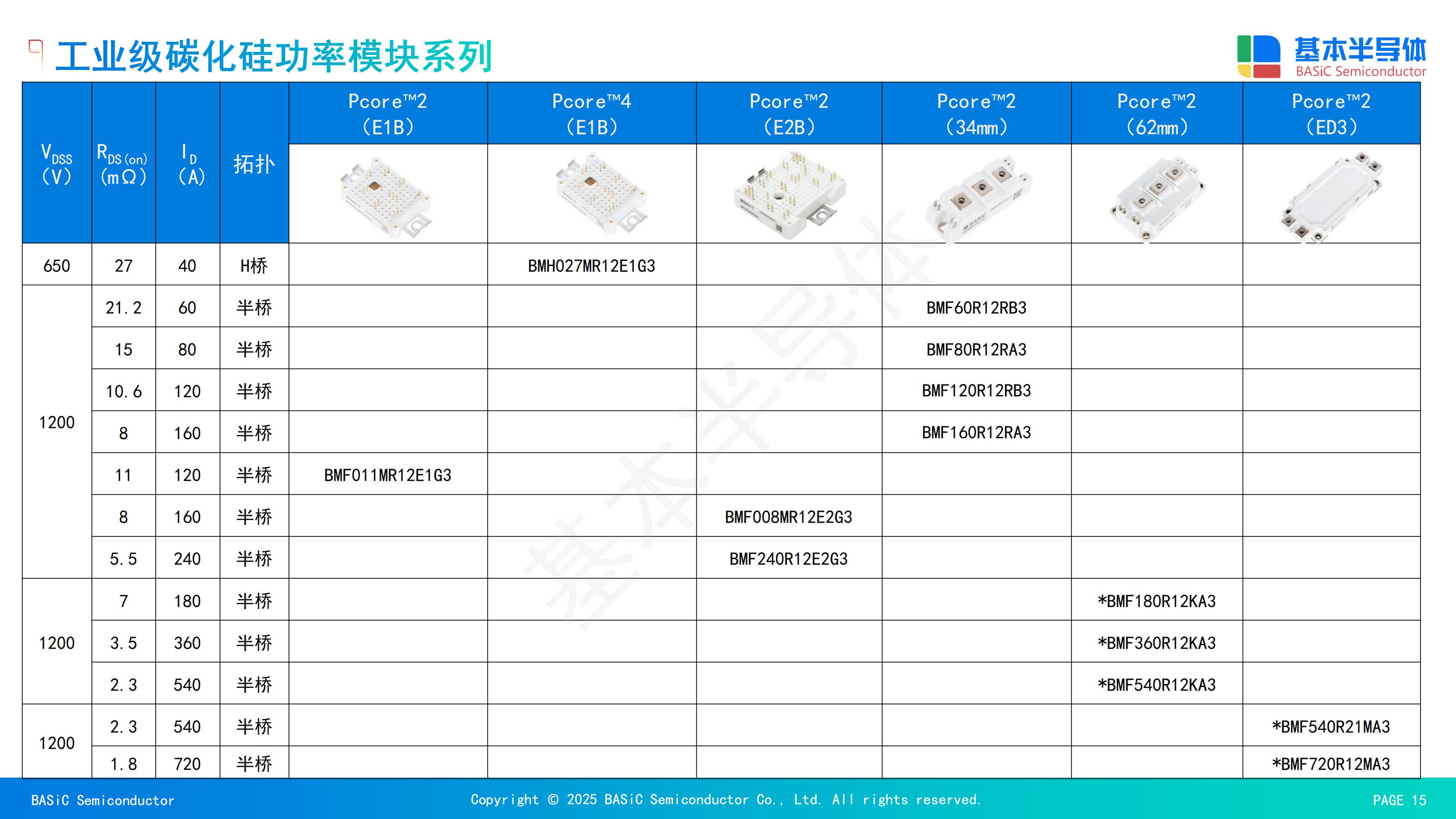

表 4.1：BMF240R12E2G3 關鍵電氣與熱力學規格

參數	典型值	條件	設計影響 (關鍵點)
$V_{DSS}$(漏源電壓)	1200 V	-	滿足高壓母線需求。在三電平拓?fù)渲刑峁?>2 倍的安全裕量。
$I_D$(連續漏極電流)	240 A	$T_H = 80^{circ}C$	高載流能力，適用于大功率應用。
$R_{DS(on).typ}$(導通電阻)	5.5 mΩ 10.0 mΩ	$V_{GS}=18text{ V}, T_{vj}=25^{circ}C$ $V_{GS}=18text{ V}, T_{vj}=175^{circ}C$	極低的導通損耗。注意：損耗計算必須使用高溫下的 $R_{DS(on)}$ 值 (10.0 mΩ)。
$V_{GS(on)}$(推薦導通電壓)	+18 V... +20 V	-	必須使用 +18V 或 +20V 驅動，使用 +15V 會導致 $R_{DS(on)}$ 劇增而燒毀。
$V_{GS(off)}$(推薦關斷電壓)	-4 V... 0 V	-	強烈推薦使用 -4V 負壓關斷，以提供足夠的抗 $dV/dt$ 干擾裕量。
$Q_G$(總柵極電荷)	492 nC	$V_{DS}=800text{ V}, I_D=240text{ A}$	$Q_G$ 較大，需要高峰值電流的柵極驅動器才能實現快速開關。
$E_{on}$(開通能量)	7.4 mJ	$T_{vj}=25^{circ}C, R_G=2.2Omega$	包含二極管反向恢復能量。這是主要的開關損耗來源。
$E_{off}$(關斷能量)	1.8 mJ	$T_{vj}=25^{circ}C, R_G=2.2Omega$	關斷損耗遠低于開通損耗，這是 SiC 的典型特征。
$R_{th(j-c)}$(結殼熱阻)	0.09 K/W	每開關	極優秀的熱傳導路徑。散熱器設計的核心參數。

4.2 “零 $Q_{rr}$” 在雙向運行中的決定性?xún)?yōu)勢

在所選的拓?fù)浣Y(jié)構中，存在硬開關操作和雙向電流流動。這是傳統 Si MOSFET 的“噩夢”，卻是 SiC SBD 的“亮點”。

問題背景：雙向橋中的體二極管恢復

在任何橋式拓?fù)渲?，為了防止上下橋臂直通（短路），必須設置“死區時間”(Dead-Time)，即 S1 關斷和 S2 導通之間有一小段延遲。

在雙向運行中（例如 Boost 模式的 L1 儲能階段），電感電流是連續的。在 S2 關斷、S1 尚未導通的死區時間內，L1 的電流并不會消失，它會被迫“反向”流過上管 S1 的反并聯二極管。

$Q_{rr}$ (反向恢復電荷) 現象

對于 Si MOSFET：其反并聯二極管是固有的“體二極管”，這是一種 PiN 結構。當它正向?qū)〞r(shí)，內部會充滿“少數載流子”（即存儲的電荷）。

災難性后果：當死區時間結束、下管 S2 準備導通時，S1 的體二極管被突然反向偏置。此時，S2 不僅要承載來自 L1 的負載電流，還必須提供一個巨大且短暫的浪涌電流 ($I_{rr}$)，用于“掃除”S1 體二極管中存儲的所有電荷 ($Q_{rr}$) 。

損耗激增：這個 $I_{rr}$ 浪涌電流使得 S2 的開通能量 ($E_{on}$) 災難性地增加。在硬開關拓?fù)渲?，這種由 $Q_{rr}$ 引起的損耗通常是最主要的開關損耗，它嚴重限制了 Si 器件的工作頻率和效率。同時，$I_{rr}$ 產生的極高 $di/dt$ 也是 EMI 噪聲的主要來源 .

BMF240R12E2G3 的 SiC SBD 解決方案

核心特性：數據手冊明確指出，該模塊“內置 SiC 肖特基勢壘二極管”，并具有“二極管零反向恢復”的特性 。

工作原理：SiC 肖特基二極管 (SBD) 是“多數載流子”器件，其導電機制與 PiN 二極管根本不同。它幾乎不存儲少數載流子。

最終優勢：當 S1 的 SiC SBD 在死區時間導通后，S2 緊接著導通時，幾乎沒有 $Q_{rr}$ 需要恢復（數據手冊 7 中的 $Q_{rr}$ 值極小，主要來自結電容 $C_{oss}$ 的充放電，而非存儲電荷）。

系統收益：

沒有 $I_{rr}$ 尖峰。

S2 的開通能量 $E_{on}$ 保持在極低水平（數據手冊中的 $E_{on}$ 值 7.4 mJ 已經包含了這個極小的 $E_{rr}$ 影響）。

這使得整個變換器能夠在高頻 (例如 50-200 kHz) 下運行，同時保持極高的效率 。

簡而言之，BMF240R12E2G3 的零 $Q_{rr}$ 特性是在此雙向硬開關拓?fù)渲袑?shí)現高性能的技術基石。

5. 關鍵設計：功率回路與低電感布局

5.1 威脅：寄生電感 ($L_{stray}$) 與電壓過沖

SiC 的核心優勢（快速開關）也是其最大的設計挑戰。

物理原理：任何導體，包括 PCB 走線、模塊引腳和母排，都具有寄生電感 $L_{stray}$。當電流在 SiC 器件中被極快地關斷時（高 $di/dt$），這個寄生電感會產生一個瞬時電壓尖峰：$V_{overshoot} = L_{stray} times (di/dt)$ 。

量化分析：

假設一個 SiC 器件以 240A 的電流在 50 ns 內關斷。

$di/dt = 240 text{ A} / (50 times 10^{-9} text{ s}) = 4.8 times 10^9 text{ A/s}$ (即 4.8 GA/s)。

假設功率回路（從電容 C1到模塊 1，再返回 NP）的總 $L_{stray}$ 僅為 10 nH（這是一個非常優秀的值）。

$V_{overshoot} = (10 times 10^{-9} text{ H}) times (4.8 times 10^9 text{ A/s}) = 48 text{ V}$。

設計啟示：

10 nH 是一個極其優化的布局才能達到的值。一個普通或不良的 PCB 布局，其 $L_{stray}$ 輕易可達 50 nH 甚至 100 nH 。

如果 $L_{stray} = 50 text{ nH}$，電壓過沖將是 $50 text{ nH} times 4.8 text{ GA/s} = 240 text{ V}$。

在一個 800V 母線系統（三電平下器件承受 400V）中，一個 240V 的過沖會使 S1 承受 640V 的瞬時電壓。這雖然仍在 1200V 的裕量?jī)?nèi)，但它極大地侵蝕了安全裕量。在發生 NP 不平衡或母線瞬變時，這個疊加的過沖很容易超過 1200V，導致器件擊穿 。

結論：必須不惜一切代價最小化功率回路的寄生電感。模塊本身的“低電感設計”只是第一步，外部布局同等重要。

5.2 設計方案：疊層母排與去耦布局

最小化 $L_{stray}$ 的核心原則是最小化高頻電流環路的面積。

磁場抵消原理：當電流返回路徑盡可能靠近電流前進路徑時，它們產生的磁場方向相反，相互抵消，從而使總電感急劇降低 26。

實施方案：疊層母排 (Laminated Busbar)

禁止：使用分立的電纜或在 PCB 上相距很遠的走線來連接 HV+、NP 和 HV-。

推薦：設計一個物理上的“三明治”結構：

第一層 (HV+)：一塊扁平的銅排。

絕緣層：一層薄的、高介電強度的絕緣材料（例如 Kapton? 或 Mylar?）。

第二層 (NP)：另一塊扁平的銅排，平行疊在 HV+ 正下方。

絕緣層：第二層絕緣。

第三層 (HV-)：第三塊扁平的銅排，疊在 NP 正下方。

這種疊層結構為高頻電流提供了面積幾乎為零的回路，是實現納亨 (nH) 級電感的唯一途徑。

高頻去耦電容 (C1, C2) 布局

C1 和 C2 不僅僅是直流儲能電容，它們還是高頻開關電流的瞬時源。

布局黃金法則：必須將 C1 和 C2（或至少是與它們并聯的高頻薄膜/C0G 陶瓷電容）物理上放置在離模塊 1 和模塊 2 功率端子盡可能近的地方。

高頻電流環路（從 C1 $rightarrow$ 模塊 1 DC+ $rightarrow$ 模塊 1 DC- $rightarrow$ NP 母排 $rightarrow$ 返回 C1）的物理面積必須控制在最小。

6. 關鍵設計：柵極驅動電路

驅動 1200V SiC MOSFET 與驅動傳統 Si-MOSFET 或 IGBT 截然不同。柵極驅動設計不當是 SiC 應用失敗的首要原因。

6.1 要求一：精確的驅動電壓

導通電壓 ($V_{GS(on)}$)：+18V 至 +20V。

原因：這是 SiC MOSFET 的特性。使用 +15V（IGBT 常用值）或更低的電壓，將無法使溝道完全導通 。這將導致 $R_{DS(on)}$ 遠高于標稱值 (5.5 mΩ)，使得導通損耗急劇增加，短時間內即可導致器件過熱燒毀。

關斷電壓 ($V_{GS(off)}$)：-4V。

原因：推薦范圍是 -4V 到 0V，但強烈建議使用 -4V 負壓關斷。0V 關斷在 SiC 的高 $dV/dt$ 環境下是極其危險的。-4V 的負偏壓為柵極提供了 4.0V 的額外噪聲裕量 (因?yàn)?$V_{GS(th).typ} = 4.0text{ V}$ 7)，能強力地將器件保持在關斷狀態，抵抗米勒效應 。

解決方案：必須為每個開關（總共四個）配備一個專用的隔離式 DC/DC 電源，該電源需提供非對稱的+18V / -4V（或 +20V / -4V）輸出 。

6.2 要求二：$dV/dt$ 抗擾度（防止寄生導通）

威脅：米勒效應 (Miller Effect)

場景：考慮 S1 關斷，S2 導通（硬開關）。當 S1 關斷時，其漏源電壓（模塊 1 的 AC 端電壓）迅速上升（高 $dV/dt$），例如在 50 ns 內上升 600V。

機制：這個極高的 $dV/dt$ 瞬變會通過 S1 的寄生“米勒電容”($C_{rss}$ 或 $C_{gd}$) 7 耦合回柵極，產生一個瞬時電流 $I_{miller}$。

問題：這個 $I_{miller}$ 電流會流向 S1 的柵極驅動電路。如果此時驅動電路（處于“關斷”狀態）的阻抗過高（例如只有一個幾歐姆的關斷電阻），$I_{miller}$ 就會在柵極輸入電容 ($C_{iss}$) 7 上充電，導致柵極電壓 $V_{gate}$ 瞬間攀升。

后果：一旦 $V_{gate}$ 超過閾值電壓 $V_{GS(th)}$ (4.0V) 7，S1 將會寄生導通（或稱為“米勒導通”），而此時 S2 正處于導通狀態，導致上下橋臂瞬時直通，產生巨大短路電流，瞬間摧毀模塊。

解決方案：有源米勒鉗位 (Active Miller Clamp, AMC)

僅靠 -4V 負偏壓和低阻值關斷電阻可能不足以應對數千 A/μs 的 $di/dt$ 和超高 $dV/dt$ 。

強制要求：必須選用具有專用“CLAMP”引腳的柵極驅動 IC 。

工作原理：當驅動器發出“關斷”指令后，它會監測柵極電壓。一旦 $V_{gate}$ 下降到安全閾值（例如 2V）以下，AMC 電路會立即激活一個內部的低阻抗小開關，將 SiC MOSFET 的柵極強行“鉗位”到負電源軌 (VEE, 即 -4V)。

效果：這為 $I_{miller}$ 電流提供了一個超低阻抗 (<< 1Ω) 的泄放路徑，確保柵極電壓被牢牢鎖定在 0V 以下，從而徹底防止寄生導通。

6.3 要求三：隔離與共模瞬變抗擾度 (CMTI)

威脅：共模瞬變

S1 和 S3 是“高邊”或“浮動”開關。驅動 S1 的柵極驅動器，其局部“地”（即 S1 的源極，模塊 1 的 AC 端）不是系統地。

當 S2 開關時，S1 驅動器的局部“地”會以 50-100 V/ns 甚至更高的 $dV/dt$ 速率，在 0V 和 600V 之間劇烈擺動 。

控制器的 MCU/DSP 位于隔離柵的另一側（系統地）。驅動器必須承受這種劇烈的、納秒級的共模電壓瞬變 。

后果：低 CMTI 的驅動器，其內部的隔離柵會被這種瞬變“擊穿”或“干擾”，導致 PWM 信號數據損壞（例如，關斷信號被誤讀為導通），或者驅動芯片本身被永久損壞。

解決方案：高 CMTI 隔離驅動器

隔離等級：必須使用增強型隔離 (Reinforced Isolation)，例如 $5.7 text{ kV RMS}$ 15，以滿足 1200V 系統的安規要求。

CMTI 額定值：必須選擇 CMTI 額定值至少為 $100 text{ V/ns}$的柵極驅動器 。任何低于此值（例如 50 V/ns）的驅動器在 SiC 應用中都極可能導致間歇性或?yàn)?zāi)難性故障。

表 6.1：柵極驅動器 IC 選型強制要求清單

功能	強制規格要求	理由 (關鍵點)
隔離等級	增強型隔離, > $5 text{ kV RMS}$	滿足 1200V 級別系統的安全和工作電壓要求。
CMTI	> $100 text{ V/ns}$	抵抗橋臂極高的 $dV/dt$ 瞬變，防止信號失真或芯片損壞。
驅動電壓	非對稱, +18V / -4V	確保最低 $R_{DS(on)}$ 和最高的 $dV/dt$ 干擾抗力。
峰值電流	> 5 A (例如 4A/6A)	快速充放 $492 text{ nC}$ 7 的 $Q_G$，實現快速開關，降低開關損耗。
保護 1	有源米勒鉗位 (AMC)	強制要求。防止 $dV/dt$ 引起的寄生導通和直通。
保護 2	DESAT / 短路保護	監測 $V_{DS(on)}$，在發生短路故障時快速、安全地關斷器件。
保護 3	欠壓鎖定 (UVLO)	防止 $V_{GS(on)}$ 過低時（例如 +12V）驅動 SiC，這會導致 $R_{DS(on)}$ 過高而燒毀。

7. 機械集成與熱管理

7.1 Press-FIT 壓接技術的優勢

BMF240R12E2G3 模塊采用“Press-FIT 壓接技術”。這是一種先進的、無焊接的裝配工藝。

工作原理：模塊的引腳被設計成具有彈性的“順應針”結構。在裝配時，使用壓力機將這些引腳壓入 PCB 上精密鉆孔和電鍍的通孔 (PTH) 中。引腳的彈性區在壓力下變形，與孔壁產生巨大的、均勻的正壓力，形成氣密性的“冷焊”連接 。

相比傳統焊接的優勢：

極高可靠性：這種連接具有極強的抗振動和抗熱循環能力。由于沒有焊錫的脆性金屬間化合物，它不會像焊點那樣在溫度循環下開裂 。其失效率比焊接低 100 倍 。

工藝簡化：消除了高溫、復雜的波峰焊或選擇性焊接工藝。裝配過程無熱應力，無需助焊劑，無殘留物清洗 。

性能優異：壓接提供了極低且穩定的接觸電阻，以及良好的熱傳導路徑 。

7.2 強制性 PCB 設計指南

Press-FIT 技術的可靠性完全取決于 PCB 孔的制造精度。錯誤的孔徑或電鍍規格將導致裝配失?。〒p壞 PCB）或連接不可靠（接觸電阻高）。

設計標準：必須遵循 IEC 60352-5 18 或模塊制造商提供的精確規格。

關鍵 PCB 制造參數：

表 7.1：Press-FIT 壓接孔 PCB 制造規則 (典型值)

參數	規格要求	注釋
PCB 基材	標準 FR4
最終成品孔徑 (?)	(例如) $1.15 text{ mm}$	這是最關鍵的參數。必須從模塊數據手冊的封裝圖中獲取。
孔徑公差	$pm 0.05 text{ mm}$	必須嚴格控制此公差。
鉆孔孔徑	(例如) $1.30 text{ mm}$ - $1.35 text{ mm}$	取決于 PCB 廠的電鍍工藝。
孔內銅厚	$geq 25 text{ μm}$	確保高載流能力和機械強度。
表面處理 (孔壁)	化學鍍錫 (Chem. Sn)	這是壓接最常用的表面處理，提供良好的“冷焊”界面。

7.3 裝配工藝

Press-FIT 裝配嚴禁手動操作（例如用錘子或臺鉗）。

工具：必須使用專用的氣動或液壓壓力機 。

工裝：需要一個底部支撐工裝 (Jig)，用于精確定位 PCB 并支撐孔的下邊緣。還需要一個頂部壓頭 (Tool)，其形狀與模塊頂部匹配，確保壓力均勻施加在模塊殼體上，而非引腳上 。

過程：將 PCB 和模塊放入工裝 $rightarrow$ 壓力機以受控的速度和壓力（例如 40-80 N / 每引腳 7）將模塊一次性壓入到位。

優勢：雖然需要前期工裝投入，但此過程在批量生產中極其快速、可靠且可重復 。

7.4 熱管理設計

損耗計算：

$P_{cond}$ (導通損耗) = $I_{D(RMS)}^2 times R_{DS(on)} (T_j=150^{circ}C)$

$P_{sw}$ (開關損耗) = $f_{sw} times (E_{on} + E_{off})$ (在對應 $I_D$ 和 $V_{DS}$ 下查表或測試)

$P_{total}$ (每開關) = $P_{cond} + P_{sw}$

熱阻鏈路：

總熱阻 $R_{th(j-a)} = R_{th(j-c)} + R_{th(c-h)} + R_{th(h-a)}$

$R_{th(j-c)}$ (結到殼) = $0.09 text{ K/W}$ (每開關)

$R_{th(c-h)}$ (殼到散熱器) = $0.10 text{ K/W}$ (假設使用 $2 text{ W/mK}$ 導熱硅脂，50μm 厚度)

散熱器計算：

計算所需散熱器的熱阻 $R_{th(h-a)}$ (散熱器到環境)：

$T_j = T_a + P_{total} times (R_{th(j-c)} + R_{th(c-h)} + R_{th(h-a)})$

重新排列：$R_{th(h-a)} = ( (T_{j,max} - T_{a}) / P_{total} ) - R_{th(j-c)} - R_{th(c-h)}$

為保證裕量，$T_{j,max}$ 應設置為 150°C（低于 175°C 的極限值 7），$T_a$ 為最高環境溫度。

溫度監控 (NTC)：

模塊已集成一個 NTC 溫度傳感器。

規格：$R_{25} = 5 text{ k}Omega$ 7。B 值 $B_{25/50} = 3375 text{ K}$ 。

實施：必須將 NTC 的端子連接到控制器的 ADC 采樣通道?？刂破鲬?yīng)使用 Steinhart-Hart 方程或數據手冊中的 NTC R-T 曲線 (Fig. 18) 將電阻值實時轉換為溫度。

保護：在控制軟件中設置一個過溫保護 (OTP) 閾值（例如 145°C），一旦觸發，立即安全關斷變換器，以防止模塊熱損壞。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請?zhí)砑觾A佳電子楊茜微芯（壹叁貳 陸陸陸陸 叁叁壹叁）

8. 總結與設計審查清單

為確?；?BMF240R12E2G3 的三電平雙向變換器項目成功，必須在設計凍結前逐項確認以下關鍵點。

表 8.1：最終設計審查清單

設計領域	關鍵檢查點	確認 (是/否)
拓?fù)鋵?shí)現	是否使用了兩 (2) 個BMF240R12E2G3 模塊？
	連接是否嚴格按照“表 2.1”的堆疊配置（NP 點正確連接）？
控制系統	PWM 控制算法是否包含了中點 (NP) 電壓平衡環路？
	是否對控制環路（電流環、電壓環、平衡環）進行了仿真驗證？
功率布局	是否設計了疊層母排 (Laminated Busbar)結構？
	高頻去耦電容 (C1, C2) 是否物理上緊貼 (毫米級) 模塊端子？
柵極驅動	是否選用了隔離式柵極驅動 IC？
	驅動 IC 的CMTI > $100 text{ V/ns}$？
	驅動 IC 是否具有有源米勒鉗位 (AMC)功能？
	隔離電源是否提供+18V / -4V輸出？ 15
PCB 設計	Press-FIT孔的孔徑、公差、電鍍規格是否已確認并傳達給 PCB 廠？
機械裝配	是否已設計或采購了 Press-FIT 裝配所需的壓力機工裝（底部支撐和頂部壓頭）？
熱管理	散熱器是否基于 $R_{th(j-c)} = 0.09 text{ K/W}$ 和高溫 $R_{DS(on)}$ 計算？
安全保護	模塊集成的NTC($R_{25}=5text{ k}Omega$) 是否已連接到 ADC 用于過溫保護 (OTP)？
	柵極驅動的DESAT 短路保護功能是否已正確配置和啟用？

審核編輯 黃宇
