復合材料在航空航天等高端裝備領域應用廣泛，但其在高溫/復雜載荷下易出現分層、脫粘等缺陷，威脅結構安全。傳統無損檢測方法在高溫環境下存在明顯局限，難以有效表征內部缺陷。紅外無損檢測技術雖具優勢，但常規方法受限于高溫熱噪聲及深層缺陷檢測靈敏度不足。本研究通過溫度場加載下線性調制激勵與熱傳導規律的協同優化，顯著提升高溫環境下缺陷檢測深度與精度，為高溫服役復合材料結構健康監測提供新技術路徑。

實驗名稱：基于溫度場加載的復合材料線性調制紅外無損檢測性能驗證實驗

實驗原理：本研究基于線性調制熱激勵原理，通過鹵素燈輸出頻率線性變化的調制熱波激勵復合材料，利用熱屬性差異使缺陷區域產生溫度響應差異，并通過紅外熱像儀采集熱圖。創新性地結合高溫環境加載和傅里葉相位分析、主成分分析算法，顯著增強深層缺陷探測能力和信噪比。經多材料實驗驗證，在80°C下實現22個缺陷檢測，信噪比達7.18，成功表征毫米級深度缺陷，為高溫服役復合材料結構的健康監測提供了可靠方法。

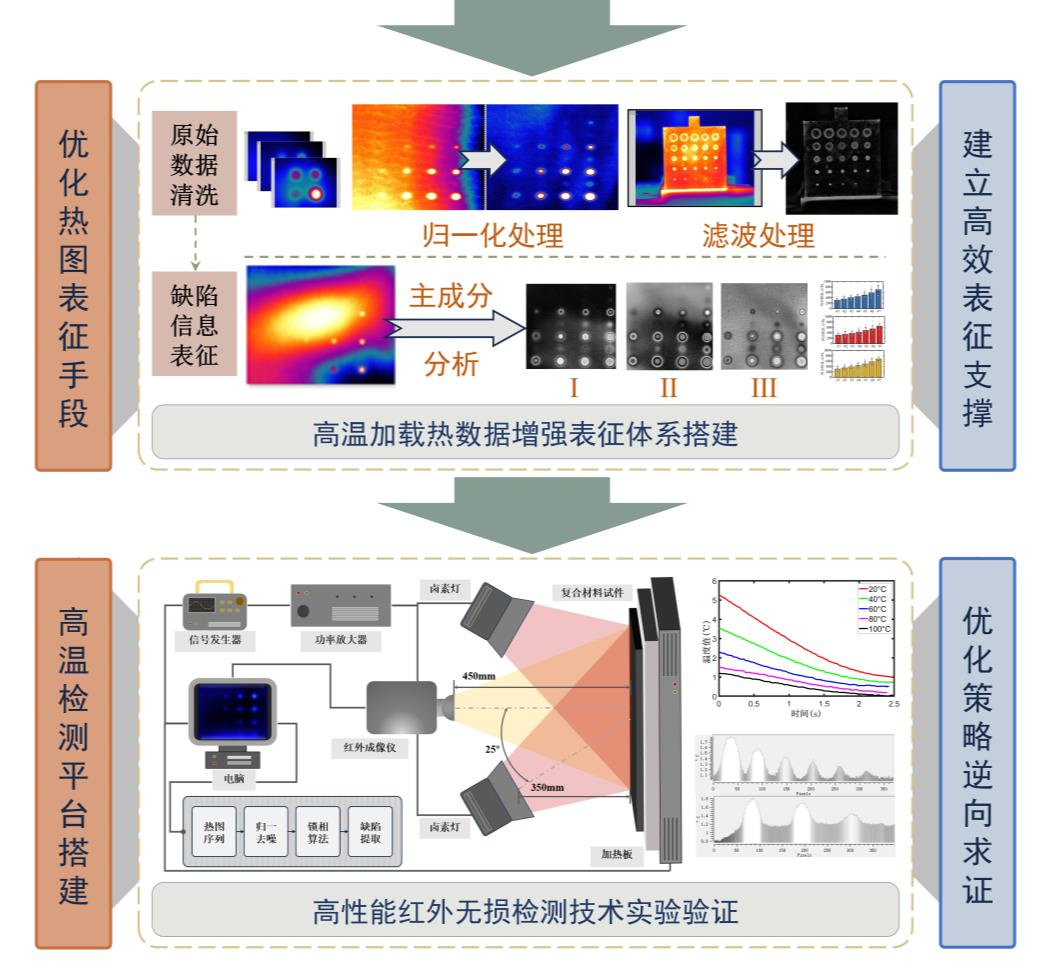

實驗框圖：

實驗實拍圖：

實驗過程：本研究通過鹵素燈輻射源輸出線性調制熱波（頻率范圍0.001–0.015Hz）對復合材料試件進行熱激勵，結合20–100℃溫度場加載環境，利用紅外熱像儀采集試件表面的熱響應序列。采用傅里葉相位分析和主成分分析（PCA）算法對熱圖序列進行后處理，提取缺陷的相位和幅值特征。實驗結果表明，在80℃工況下可實現22個缺陷的高信噪比（7.18）表征，突破了毫米級深度缺陷的檢測極限，為高溫服役復合材料結構的在役健康監測提供了有效方法。

應用方向：航空航天熱防護結構缺陷檢測，汽車發動機復合材料部件質檢，風力發電機葉片內部損傷評估，醫療植入器械高溫滅菌后缺陷篩查等。

應用場景：高溫紅外無損檢測，線性調制激勵，復合材料缺陷表征，熱波傳導分析，高溫服役結構健康監測。

產品推薦：ATA-300/3000系列功率放大器

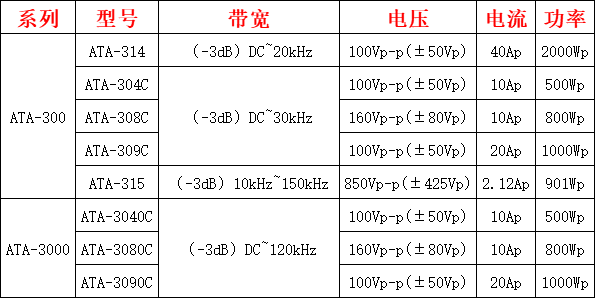

圖：ATA-300/3000系列功率放大器指標參數
