DAC38RF82和DAC38RF89是高性能、寬帶寬的射頻采樣數模（DAC），能夠?qū)崿F(xiàn)高達3.33 GSPS的雙通道輸入數據速率或8位至9GSPS的單通道作。這些器件具有多達8個通道的低功耗JESD204B接口，最大比特率為12.5 Gbps （DAC38RF89）和12.8 Gbps （DAC38RF82）。
*附件：dac38rf82.pdf

在雙通道作中，輸入接口能夠在 12 位分辨率下實現高達 3.33 GSPS 的數據速率，在 16 位分辨率下實現高達 2.5 GSPS 的數據速率，無需插值。當用作具有 2x 至 24x 插值模式的復雜基帶發射器時，DAC38RF82 或 DAC38RF89 能夠合成高達 2 GHz 帶寬的寬帶信號（16 位輸入分辨率）和 2.66 GHz 帶寬（12 位輸入分辨率）。

8位模式允許以9 GSPS最大DAC采樣率輸入，并可合成0至4.5 GHz的寬帶信號。

可選的低抖動PLL/VCO允許使用較低頻率的基準時鐘，從而簡化了DAC時鐘的生成。

特性

• 14 位分辨率、9GSPS DAC，具有多模作功能
  • 16位，雙通道數據模式
    • 最大輸入速率：2.5-GSPS
    • 寬帶數字上變頻器
      • 插值：1,2,4,6,8,10,12,16,18,20,24x
  • 12位，雙通道數據模式
    • 最大輸入速率：3.33-GSPS
    • 寬帶數字上變頻器
      • 插值：1,2,24x
  • 8位，單通道數據模式
    • 最大輸入速率：9-GSPS
• JESD204B界面
  • 子類 1 用于多芯片同步
  • DAC38RF89：最大通道速率：12.5 Gbps
  • DAC38RF82：最大通道速率：12.8 Gbps
• 差分輸出
  • 支持直流耦合
  • 射頻滿量程輸出功率（帶 2：1 巴倫）：
    2.14 GHz 時為 3 dBm
• 帶旁路的內部 PLL 和 VCO
  • DAC38RF82：f C（VCO） = 5.9 或 8.9 GHz
  • DAC38RF89：f C（VCO） = 5 或 7.5 GHz
• 電源：-1.8 V、1.0 V、1.8 V
• 封裝：10 x 10 mm BGA，0.8 mm 間距，
  144 個焊球
  參數

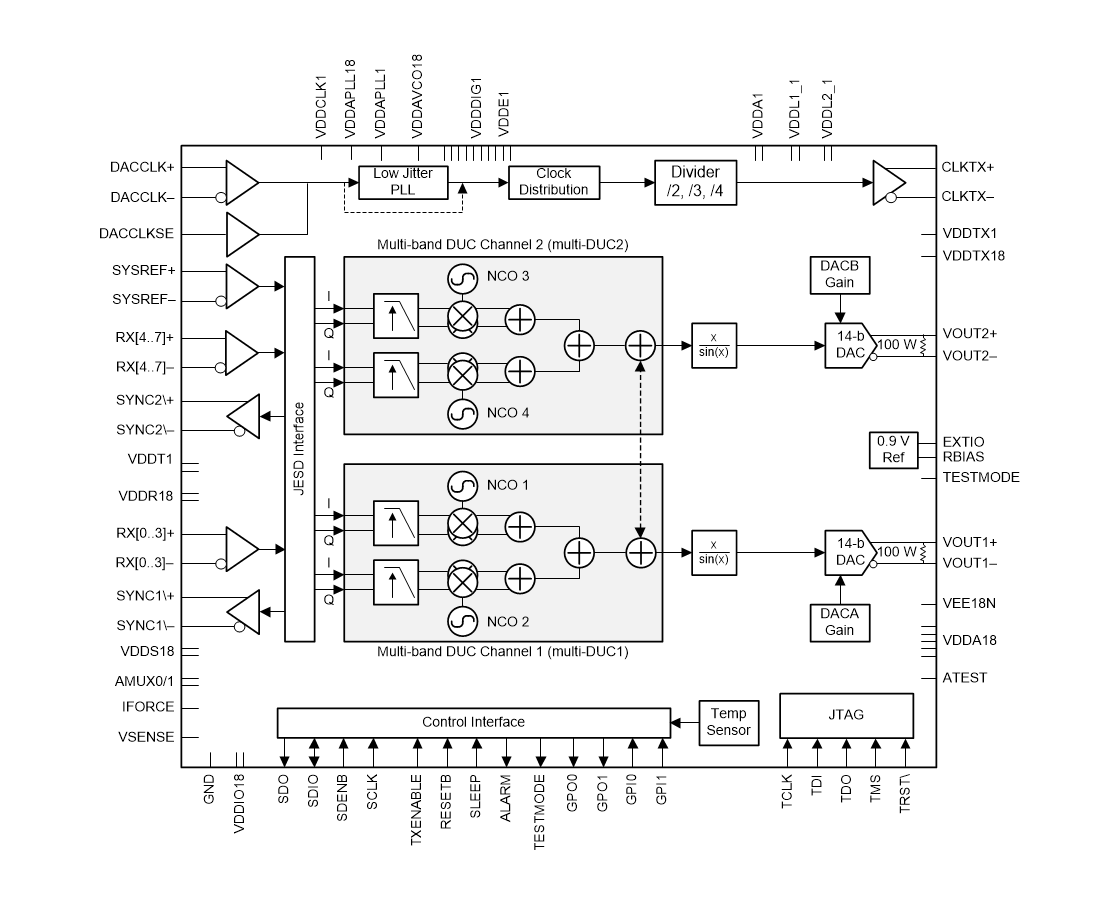

  方框圖

DAC38RF82 和 DAC38RF89 是兩款 14 位高 - performance 射頻采樣數模轉換器（DAC），支持最高 9 GSPS 采樣率與 JESD204B 高速接口，集成片內 PLL/VCO 與寬帶數字上變頻器（DUC），專為雷達、電子戰、通信測試設備、DOCSIS 3.0/3.1 直接射頻合成等對帶寬和采樣速率要求嚴苛的射頻應用設計，二者核心差異在于 VCO 頻率范圍與 SerDes 通道速率上限。

核心參數與特性

• 性能規格 ：14 位分辨率，微分非線性（DNL）典型值 ±3 LSB，積分非線性（INL）典型值 ±4 LSB；無雜散動態范圍（SFDR）最高 97 dBc，總諧波失真（THD）表現優異，噪聲譜密度（NSD）低至 -173 dBFS/Hz。
• 采樣與輸入 ：最大采樣率 9 GSPS（DAC38RF82）、8.4-9 GSPS（DAC38RF89）；支持 8/12/16 位多模式輸入，單通道最大輸入速率 9 GSPS（8 位模式）、3.33 GSPS（12 位模式）、2.5 GSPS（16 位模式）；差分滿量程輸出功率 3 dBm（2.14 GHz 帶 2:1 巴倫），輸入阻抗 100 Ω（差分）。
• 信號處理 ：內置多頻段 DUC，支持 1-24 倍可編程插值濾波，阻帶抑制 ≥90 dB；集成 48 位數控振蕩器（NCO），支持復雜基帶信號上變頻，覆蓋 0-4.5 GHz 寬帶信號合成。
• 接口與供電 ：JESD204B 子類 1 接口，最多 8 通道，DAC38RF82 單通道速率最高 12.8 Gbps，DAC38RF89 最高 12.5 Gbps；供電電壓包括 -1.8 V（VEE18N）、1.0 V（模擬 / 數字核心）、1.8 V（外設），典型功耗 1911-3360 mW（依工作模式）。
• 封裝與環境 ：144 引腳 FCBGA 封裝（10.00mm×10.00mm），工作溫度范圍 -40°C 至 +85°C，結溫最高 150°C，ESD 防護等級 HBM ±1000V。
• 器件差異 ：DAC38RF82 的 VCO 中心頻率為 5.9 GHz/8.9 GHz，DAC38RF89 為 5 GHz/7.5 GHz；SerDes 最大通道速率分別為 12.8 Gbps 和 12.5 Gbps。

關鍵功能說明

• 多模式信號處理 ：支持單 / 雙通道輸入、實信號 / 復信號處理，插值倍數 1-24 倍可調，8 位模式可直接合成 0-4.5 GHz 寬帶信號，16 位模式插值后帶寬可達 2 GHz。
• 高速接口與同步 ：JESD204B 接口支持多芯片同步，SYSREF 信號實現確定性延遲；支持單 / 雙鏈路配置，鏈路故障時可獨立重啟，不影響另一通道工作。
• 片內 PLL/VCO ：集成低抖動 PLL 與雙 VCO，支持外部低頻率參考時鐘生成高采樣率時鐘，VCO 頻率范圍可通過寄存器配置，適配不同射頻頻段需求。
• 靈活功耗控制 ：支持正常、待機、關斷多種工作模式，關斷功耗低至 208 mW；可通過寄存器關閉未使用通道或模塊，優化功率預算。
• 保護與監測 ：集成功率放大器保護（PAP）模塊，可監測輸入信號功率并自動衰減輸出，避免過載；內置溫度傳感器與完善的告警機制，覆蓋鏈路錯誤、PLL 失鎖、SYSREF 異常等場景。

典型應用場景

主要用于任意波形發生器、雷達與電子戰系統、通信測試設備、DOCSIS 3.0/3.1 直接射頻合成、微波回程鏈路、分布式天線系統，適配寬帶射頻信號生成與高 - speed 數據轉換需求。

應用設計要點

• 電源配置 ：模擬電源（VDDA1/VDDA18 等）與數字電源（VDDIG1/VDDE1 等）需獨立供電，各電源引腳就近配置 0.1 μF 去耦電容，VEE18N 建議最后使能，避免影響其他電源啟動。
• 時鐘與同步 ：選用低抖動參考時鐘（推薦抖動 < 100 fs rms），時鐘輸入支持差分 / 單端模式；多芯片同步時需統一 SYSREF 信號，滿足 setup/hold 時序要求，通過寄存器配置相位容忍窗口優化同步精度。
• 布局與布線 ：射頻輸出采用 100 Ω 差分共面波導走線，縮短跡線長度并均勻布置接地過孔；SerDes 高速信號線控制阻抗（50 Ω 單端 / 100 Ω 差分），避免銳角彎曲，相鄰跡線間保留足夠隔離。
• 配置與校準 ：上電后需按 “拉低 TXENABLE → 供電 → 復位 → 配置寄存器 → 啟動 SYSREF 同步 → 拉高 TXENABLE” 流程操作；根據應用場景配置插值倍數、NCO 頻率與 JESD204B 幀格式，啟用 PAP 功能時需設置合理閾值與衰減步長。
