針對目前面向汽車市場廣受歡迎的小型高密度非防水連接器“MX34系列”，本次日本航空電子工業（JAE）已開始銷售支持通孔回流類型的“MX34T”新品。 ? ?

01概要

本公司長期致力于擴充車載小型高密度非防水連接器“MX34系列”的產品陣容，該系列產品已被廣泛應用于ECU、BMS、開關等領域。為了滿足更廣泛的需求，本次我們在直角插針 產品系列中新增了支持通孔回流焊的“MX34T”新品。

通孔回流焊（也稱為“Pin In Paste”）是一種將連接器插針插入電路板的通孔并進行回流焊接的安裝方法。該工藝可與其他SMT元件同步安裝，既能確保機械強度，又具備優異的量產特性。
由此可根據單元設備中的電路板安裝方式選擇優質產品方案，有效提升設計自由度并優化安裝流程效率。

02特點（MX34整體）

采用符合ISO/JASO/EWCAP/VDA標準的0.64mm接片尺寸的車載非防水連接器。

滿足汽車制造商的連接器車規要求。

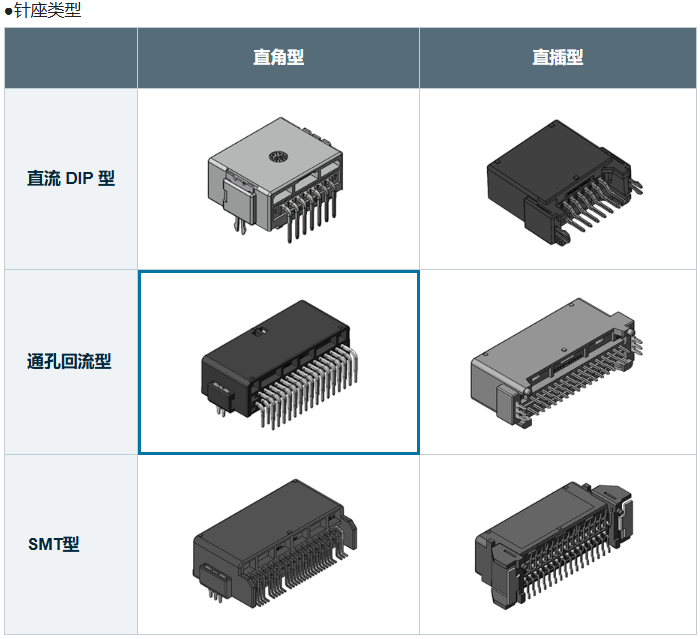

針腳側連接方式分為線纜型（針腳中繼）與基板型，電路板類型提供直插式和直角式兩種，并分別支持直流DIP、通孔回流焊和SMT兼容型等電路板貼裝方式。

電纜型配有預設固定器可檢測端子的半插入狀態，并與線束自動化兼容。

機械鎖定結構可確保嵌合可靠。

03適用市場

適用于車身ECU、BMS、開關、傳感器等部位。

04一般規格

05材料/表面處理

直角插針，通孔回流焊

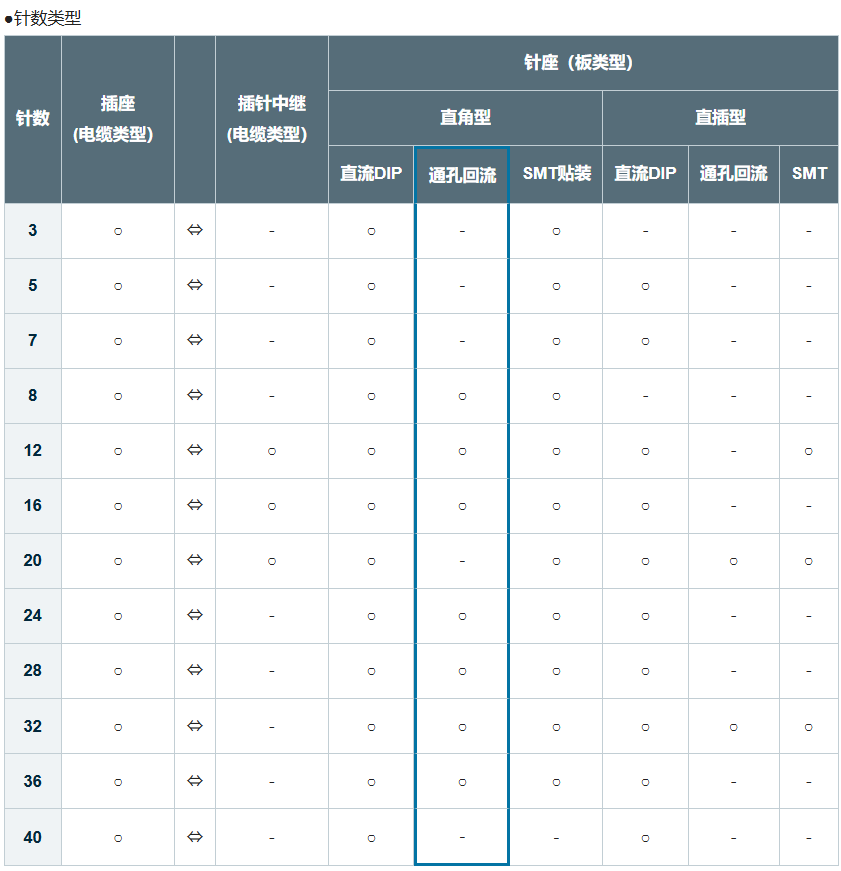

MX34系列產品陣容
