在現代工業、新能源、AIDC電源系統、軌道交通等場景中，電流的精確測量對系統安全、能效管理和設備保護至關重要。尤其是在大功率應用中，如何實現對數百至數千安培級別電流的穩定、隔離測量，一直是技術領域的關注點。

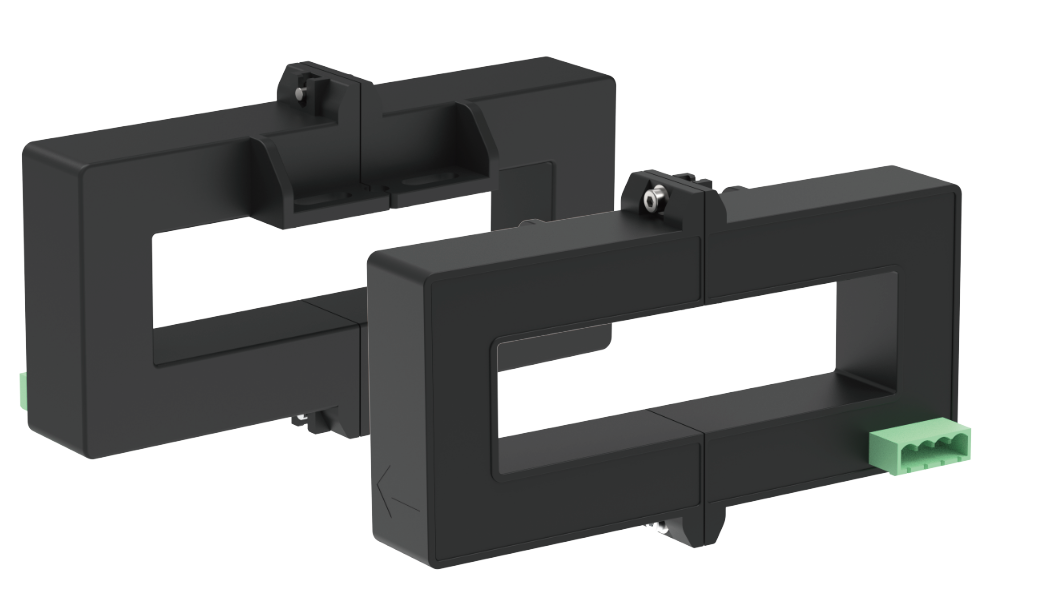

傳統接觸式電流傳感器（如分流器）存在絕緣難、響應慢、安裝復雜等問題，霍爾電流傳感器作為非接觸式測量方案之一，近年來在性能與適用性上不斷進步。閉環霍爾傳感器雖性能優異，但成本高、體積大，難以滿足所有應用場景。近期，芯森電子推出的HK4V H00系列開環霍爾電流傳感器，以其高絕緣、快速響應、寬測量范圍等特性，為工業大電流監測提供了新的解決方案。

一、開環霍爾傳感器的技術原理

開環霍爾傳感器基于霍爾效應，通過測量導體周圍磁場的變化來間接計算電流大小。與閉環霍爾傳感器相比，其結構簡單、成本較低，但精度和線性度易受溫度和外部磁場影響。HK4V H00系列通過以下技術手段優化了性能：

• 低零點溫漂：控制在±0.5mV/℃以內，減少環境溫度對測量結果的影響；
• 寬頻帶響應：支持DC~40kHz，適用于高頻脈沖電流監測；
• 高絕緣耐壓：交流隔離耐壓達3.6kV，瞬態耐壓6.6kV，滿足工業嚴格安全標準。

二、核心技術參數對比

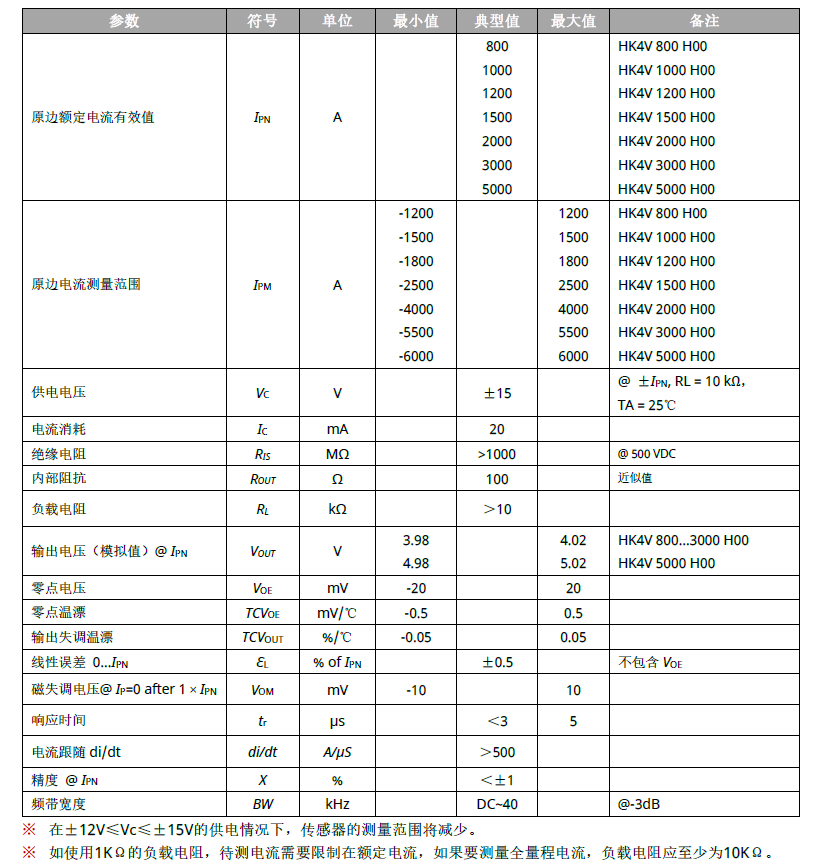

下表對比了HK4V H00系列與市面常見開環霍爾傳感器的關鍵參數：

HK4V H00系列與市面開環霍爾傳感器參數對比

核心優勢：

• 精準測量：采用穩定的霍爾效應原理與精密電路設計，確保測量數據的高精度。
• 安全可靠：原邊與副邊之間高度絕緣，符合國際安全標準，保障操作人員與設備安全。
• 環境適應性強：寬操作溫度范圍與存儲溫度范圍，確保產品在各種惡劣環境下的穩定運行。
• 易于集成：開口式的安裝孔與連接器設計，簡化安裝流程，提高工作效率。

技術亮點：

• 開環霍爾技術：基于霍爾效應原理，實現電流的非接觸式測量。
• 寬頻帶響應：頻帶寬度達DC~40kHz，滿足高頻電流測量需求。
• 高絕緣耐壓：交流隔離耐壓測試有效值高達3.6kV，保障使用安全。
• 低零點溫漂：零點溫漂控制在±0.5mV/℃以內，確保測量穩定性。
• 快速響應：響應時間短至＜3μs（典型值），捕捉電流變化瞬時值。
• 寬測量范圍：覆蓋800A至5000A原邊額定電流，滿足不同場景需求。
• 線性度穩定：線性誤差≤±0.5%，確保數據準確可靠。

三、應用場景與解決方案

1.新能源發電與儲能

• 問題：
  • 光伏逆變器的交流側和儲能系統的直流母線需要實時監測大電流，以評估系統效率、故障診斷和安全保護；
  • 傳統分流器或閉環霍爾傳感器在高電壓、大電流場景下成本高或安裝復雜（需要斷電和拆線）。
• 解決方案：
  • 交流側電流監測：HK4V H00系列可用于逆變器輸出端的交流電流監測，支持DC~40kHz的寬頻帶，適用于高頻PWM波形；
  • 直流母線監測：在儲能系統中，用于監測電池組的充放電電流，其高絕緣（3.6kV）和快速響應（<3μs）確保數據準確性；
  • 系統集成：開口式設計便于安裝在母排或電纜上，無需斷開回路，降低施工風險。

注意：

• MPPT控制器通常使用高精度小電流傳感器（如閉環霍爾或分流器），而HK4V H00系列更適合大電流場景（如逆變器輸出、儲能母線等）。

2.工業大功率配電

• 問題：母排電流實時監測需求高，傳統分流器安裝復雜、安全風險大。
• 解決方案：開口式設計，無需斷開母排，快速安裝；高絕緣耐壓（3.6kV/6.6kV）確保操作安全，適用于配電柜的負載管理和過載保護。

3.AI數據中心電源（AIDC電源系統）

• 問題：AI服務器和高性能計算設備對電源的穩定性和功率密度要求極高，傳統電流監測方案難以滿足高頻動態負載和快速響應需求。
• 解決方案：
  • 快速響應：<3μs的響應時間，能實時捕捉電流波動，確保UPS和電池管理系統（BMS）的精準控制；
  • 高精度與低溫漂：線性誤差≤±0.5%、零點溫漂±0.5mV/℃，為電源模塊的均流和過流保護提供可靠數據；
  • 模塊化集成：標準化安裝孔和連接器，便于集成到機架式電源系統，提高部署效率。

4.軌道交通電力推進

• 問題：牽引逆變器需實時電流反饋，傳感器需耐高溫、抗振動。
• 解決方案：-40°C至85°C寬溫工作范圍，機械結構穩固，適應列車和船舶的惡劣運行環境。

5.大型特種電源：在電鍍、電解等設備中實現電流閉環控制，有助于工藝穩定性提升。

四、選型建議與注意事項

選型指南

根據實際電流范圍選擇對應型號：

• 800A–1500A：HK4V 800/1000/1500 H00；
• 2000A–5000A：HK4V 2000/3000/5000 H00。

安全使用須知

• 遵循IEC 61800-5-1標準安裝；
• 確保傳感器導電部分不外露，必要時加裝保護罩；
• 主電源應具備緊急斷開功能。

五、風險預警與技術限制

• 溫度影響：雖低溫漂設計優化，但極端溫度下仍需校準；
• 外部磁場干擾：開環霍爾傳感器對外部磁場敏感，安裝時應遠離強磁源；
• 精度與成本平衡：相較閉環傳感器，精度略低，但性價比更高，適合大多數工業場景。

結語：技術與應用的平衡選擇

HK4V H00系列開環霍爾電流傳感器，以其高絕緣、快速響應、寬測量范圍等特性，為工業大電流監測提供了平衡性價比與性能的解決方案。在新能源、軌道交通等領域，其非接觸式測量和安全設計，能有效降低運維風險，提升系統可靠性。用戶在選型時，應結合實際電流范圍、環境條件和精度需求，做出最優選擇。

技術交流：你在工業電流監測中遇到過哪些技術難點？歡迎留言討論。
