近日，國家六部門聯合印發的《電動汽車充電設施服務能力“三年倍增”行動方案（2025—2027年）》提出了非常明確的目標：到2027年底，在全國范圍內建成2800萬個充電設施，提供超3億千瓦的公共充電容量，滿足超過8000萬輛電動汽車充電需求。

作為您身邊值得信賴的元器件解決方案伙伴“唐輝電子”，我們攜小華半導體、貝嶺、松下、EPSON、永銘電容等國際知名品牌，為您提供從智能主控到核心電源的一站式元器件解決方案，助力您的充電樁產品在激烈競爭中脫穎而出。

一、 智能控制核心：強大而可靠的“大腦”與“神經網絡”

充電樁的智能化、數字化水平，直接決定了用戶體驗和運營效率。

? 小華半導體：作為國內高性能MCU的領跑者，小華提供的車規級/工業級MCU是充電樁主控板的絕佳選擇。其產品具備高性能Cortex-M核、大容量存儲、豐富的通信接口（如雙CAN-FD，Ethernet, UART）和高可靠性。一顆小華MCU，即可高效實現充電流程控制、人機交互（屏幕或指示燈）、支付通信、數據加密、以及與BMS的實時通信等核心邏輯，為充電樁賦予強大的“思考與決策”能力。

? EPSON：為強大的“大腦”提供精準的“脈搏”。EPSON的高精度溫補晶振 和 實時時鐘模塊，為小華MCU提供穩定可靠的時鐘源和精準計時，確保系統運行無抖動、計費公平準確、數據時間戳無誤。

我們的方案價值： “小華MCU + EPSON時鐘芯片” 的組合，構成了充電樁最核心的智能控制單元，該方案兼具高性能、高可靠性和出色的連接性，是您開發下一代智能充電樁的堅實平臺。

控制板模塊

充電樁控制板是整個系統的“大腦”，負責處理用戶交互、執行充電流程、與車輛BMS通信及云端數據同步。其核心微控制器需要一顆高頻主晶振（如25MHz）來提供統一的時鐘節拍，確保數億條指令能夠有序、準確地執行。同時，一顆32.768kHz的實時時鐘晶振則默默無聞地維持著精準的計時，這是實現分時電價計費、生成操作日志、進行故障追溯的基礎。

充電模塊

《方案》中“超3億千瓦公共充電容量”的目標，直接將技術焦點引向了大功率直流快充。為充電模塊選配晶振，需滿足其嚴苛的工作環境與高性能要求。推薦選用高精度有源晶振，因其具備更強的信號驅動能力和優異的抗電磁干擾性。高精度有源晶振核心參數要求包括：頻率精度達±20ppm甚至更高，確保功率開關管PWM控制信號的精確性，直接關乎轉換效率與系統安全；工作溫度范圍須覆蓋-40°C至+125°C，有效應對模塊內部高溫環境并保持頻率穩定；同時，具備低抖動（低相位噪聲） ，對實現LLC等軟開關拓撲至關重要，能有效降低開關損耗與電磁干擾。

通信模塊

政策強調“創新產業生態”，充電樁正從單一功能設備演變?yōu)?a href="http://www.qiaming.cn/soft/data/55-88/" target="_blank">物聯網節點。這要求其5G、以太網等通信模塊必須穩定可靠。這些模塊內部的基帶和射頻電路都需要特定頻率的晶振來同步數據收發。晶振的頻率精度直接決定了通信鏈路的穩定性與抗干擾能力，是確保充電樁與支付系統、運營平臺無縫對接，實現遠程監控、OTA升級的生命線。

語音與刷卡模塊

語音芯片需要晶振提供準確的時鐘來解碼音頻，避免出現語速失真、音調怪異的問題；刷卡/NFC支付模塊則依賴晶振為射頻電路提供精準載波，確保刷卡過程靈敏、快捷，避免識別失敗。這些看似輔助的功能，其流暢度直接影響了用戶對充電服務的整體印象，而晶振正是保障這些功能準確、優雅運行的基石。

《“三年倍增”行動方案》吹響了產業高速發展的號角。在充電樁從“有”到“優”的升級進程中，每一個模塊的穩定運行都離不開晶振提供的精準時序。它雖隱匿于電路之中，卻是支撐充電網絡穩定可靠、高效智能運行的無聲力量。未來，隨著充電樁技術向更高功率、更強智能邁進，對晶振等基礎元器件的精度、可靠性與一致性要求必將水漲船高，其戰略地位也將日益凸顯。

二： 核心電源模塊：高效與穩定的“心臟”

充電樁的核心在于電能轉換，其效率、功率密度和可靠性直接決定了充電體驗。

?小華MCU：小華MCU可以做主控單元以及電源控制單元。

小華HC32F334數字電源控制器能很好滿足交錯LLC的發波時序和保護需求。

方案簡介

LLC拓撲以其特有的ZVS/ZCS特性在數字電源DC/DC變換中得到廣泛應用，如通信與服務器電源等。交錯式LLC電源繼承LLC拓撲優勢的同時能大幅度降低LLC輸出紋波，有效減少輸出側濾波電容，從而減少系統體積；擴大單相LLC變換器的輸出功率容量，相比直接并聯，多相交錯后相間易于均流； 輕負載時還可以以單相模式工作。小華HC32F334數字電源控制器能很好滿足交錯LLC的發波時序和保護需求。本參考設計基于小華HC32F334數字電源芯片完成了兩相全橋交錯LLC的應用開發，驗證了HC32F334芯片完全能夠勝任模擬與數字相結合、需要復雜PWM發波的數字電源應用場景；高效的系統設計、出色的性能指標以及完整的故障保護機制，驗證了小華HC32F334芯片針對數字電源設計的優異性能。

方案主要規格

? 輸入電壓：DC 380-420V

? 輸出電壓：DC 48V

? 功率：3000W

? 峰值效率：97%

? 諧振頻率：142 kHz

? 兩相均流度：＞95%

? 輸出紋波：＜1%

方案主要性能優勢

? 基于自主知識產權的數字電源控制器方案

? 交錯式LLC減少輸出紋波電流和輸出母線電容

? SR同步整流驅動自驅和軟件控制相結合

? 全橋四開關管MOS獨立PWM，均流控制靈活

? 保護功能齊全：過溫，輸出過流，輸入過欠壓保護，輸出過壓保護等

? 效率高達97%

系統框圖和硬件平臺

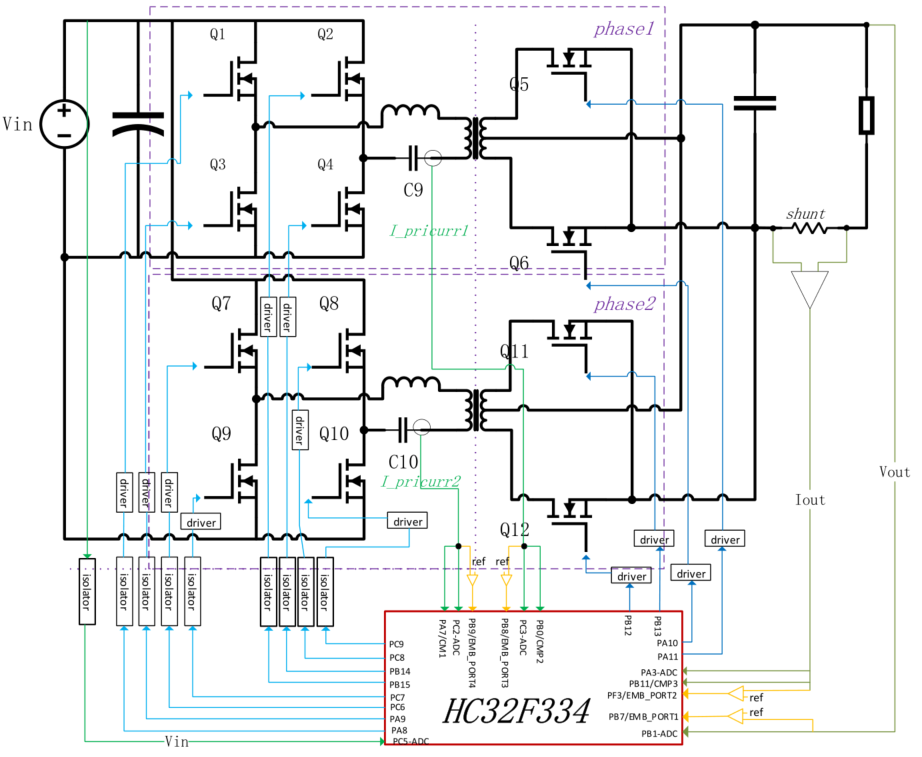

交錯LLC系統框圖

實物圖

方案主要測試結果

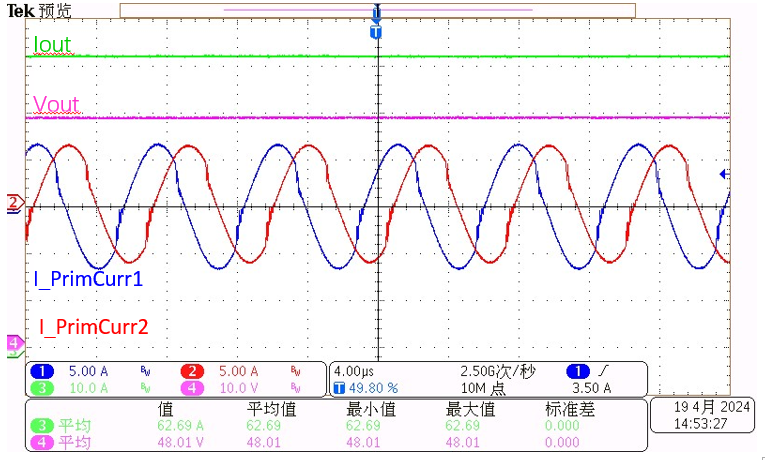

滿載輸出

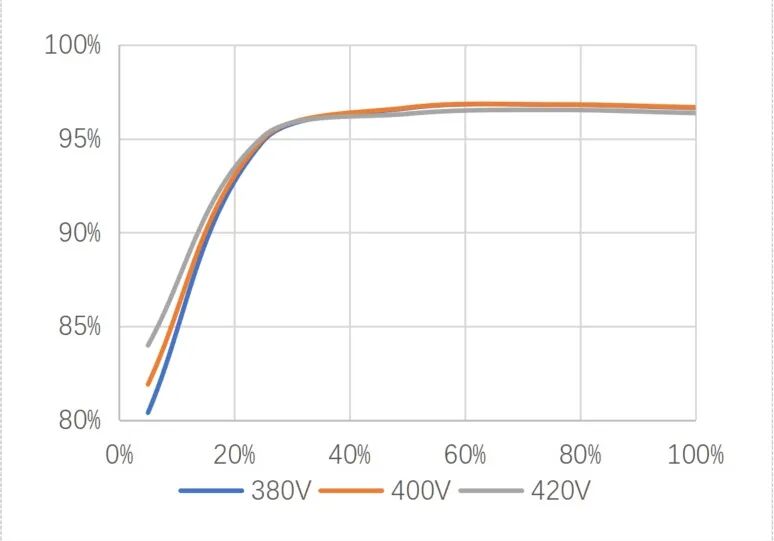

效率曲線

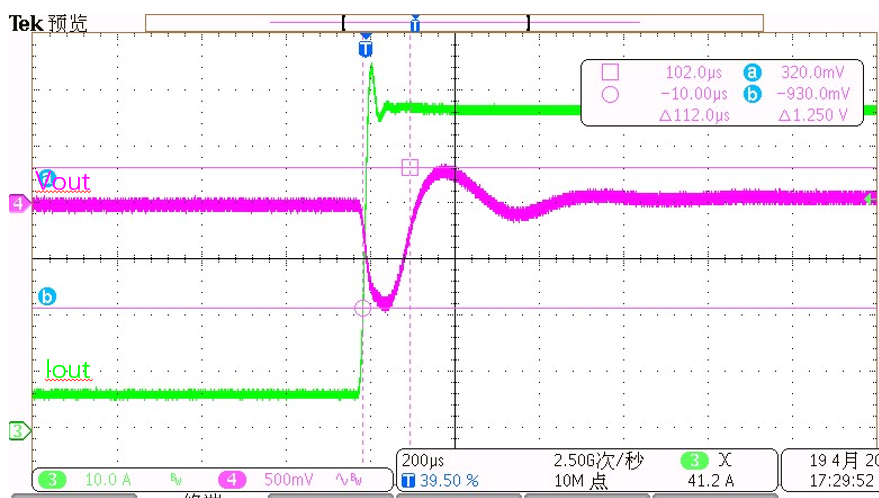

動態（10%到90%，2.5A/us）

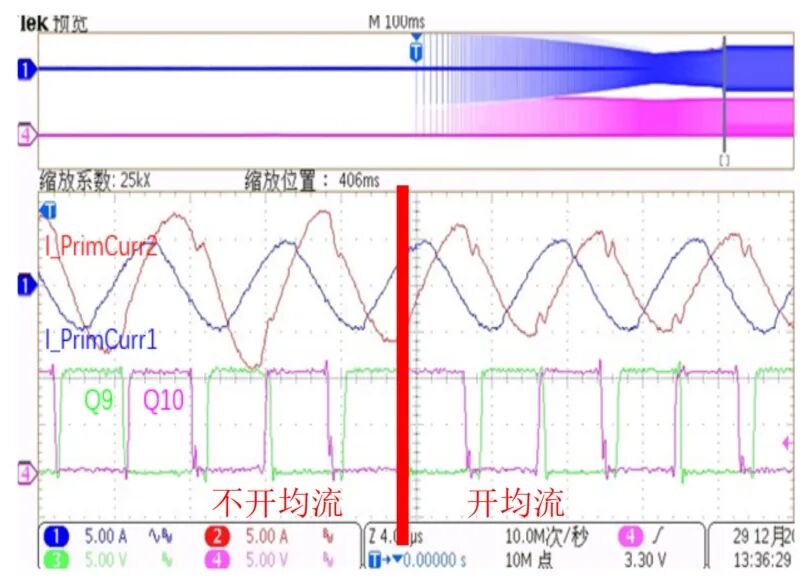

諧振腔電流（不開均流->開均流）

致謝：該方案源自小華半導體官網

? 貝嶺半導體：在AC-DC前端和DC-DC主功率變換部分，貝嶺提供高性能的超級結MOSFET和IGBT驅動芯片。其低導通電阻、低開關損耗的特性，能顯著提升整機效率，減少發熱。同時，貝嶺的電源管理IC為系統內各部分電路（包括小華MCU）提供精準、穩定的電壓。

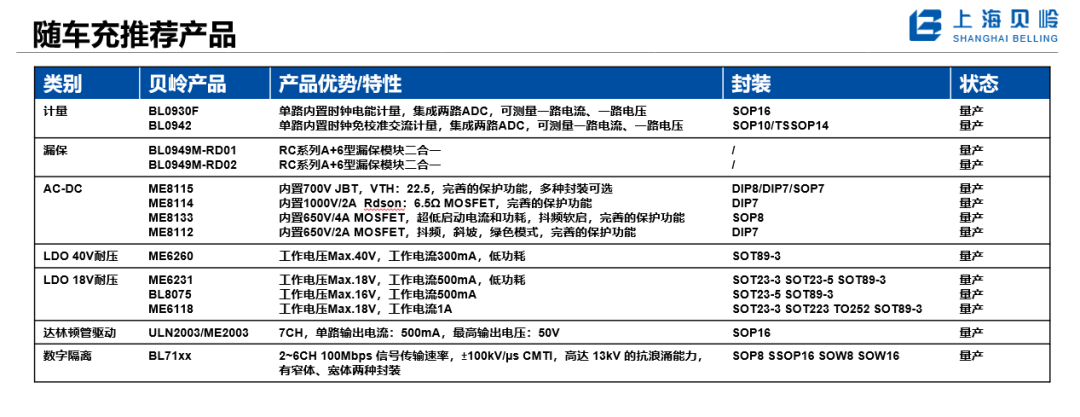

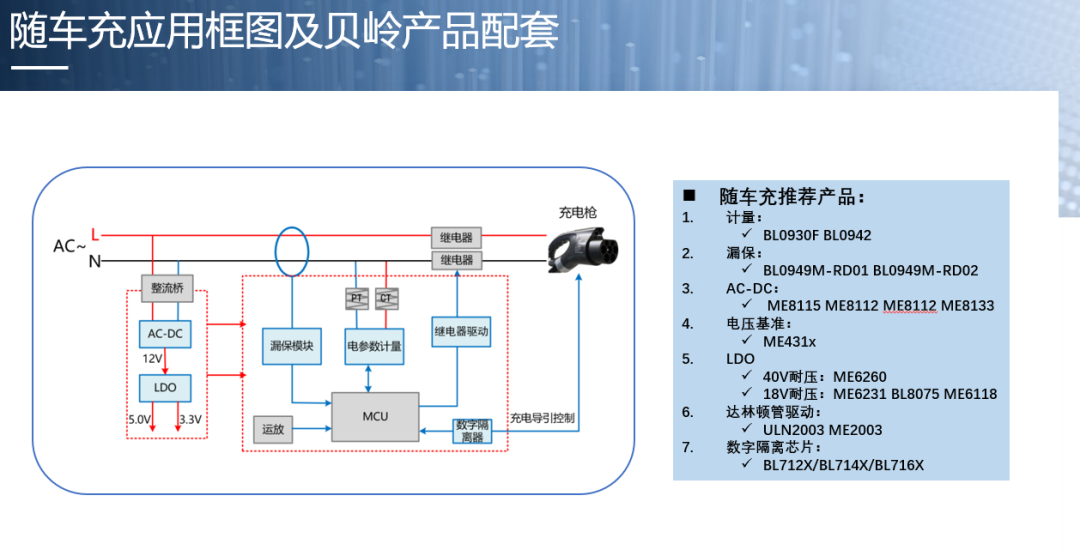

新能源汽車隨車充應用

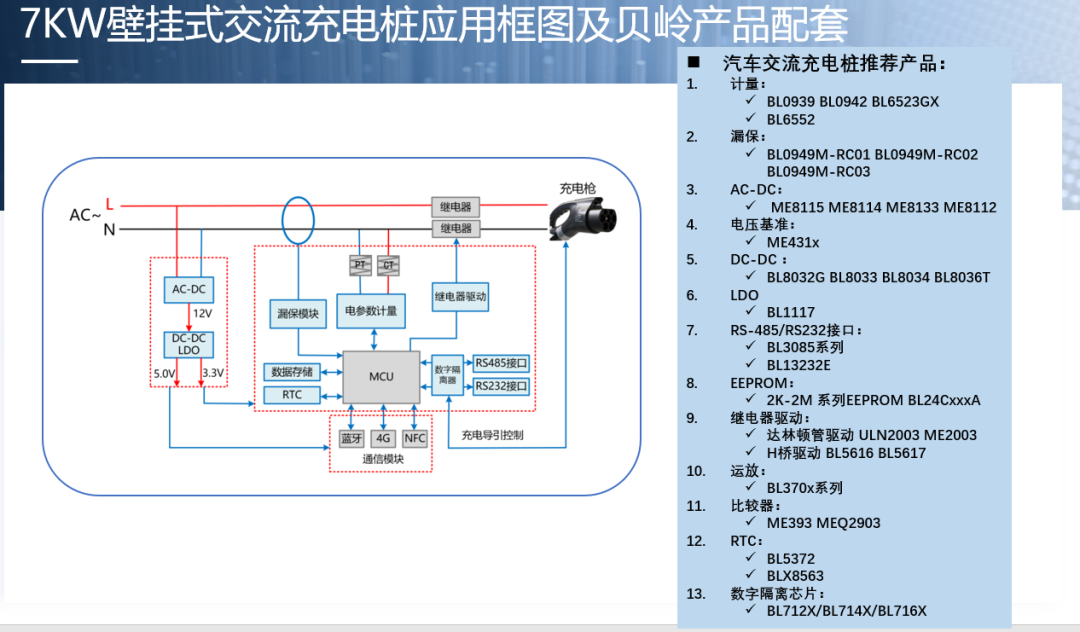

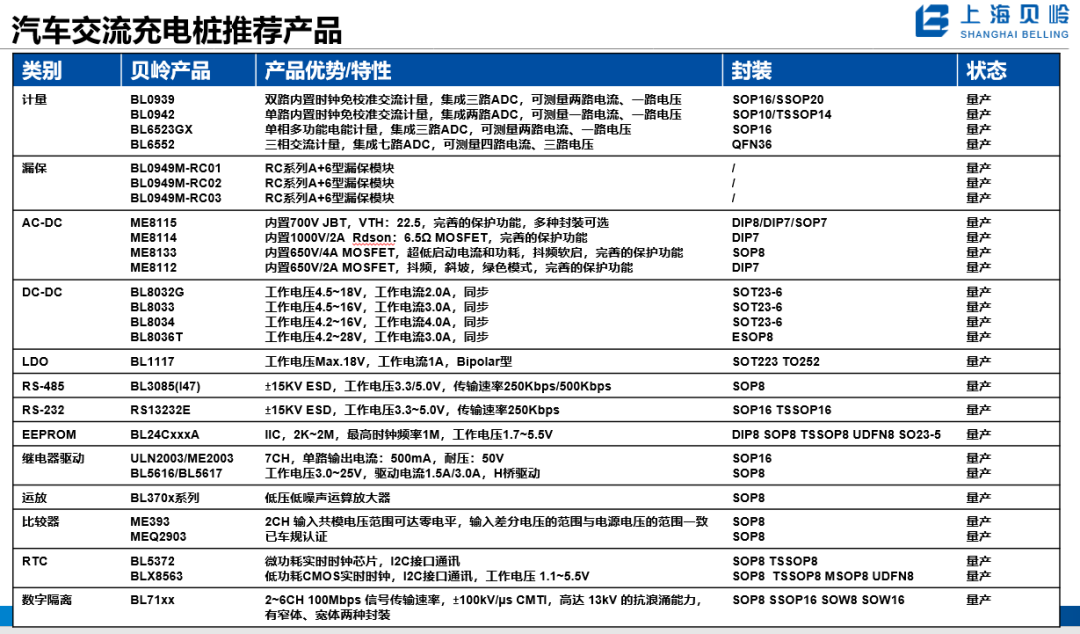

新能源汽車交流充電樁應用

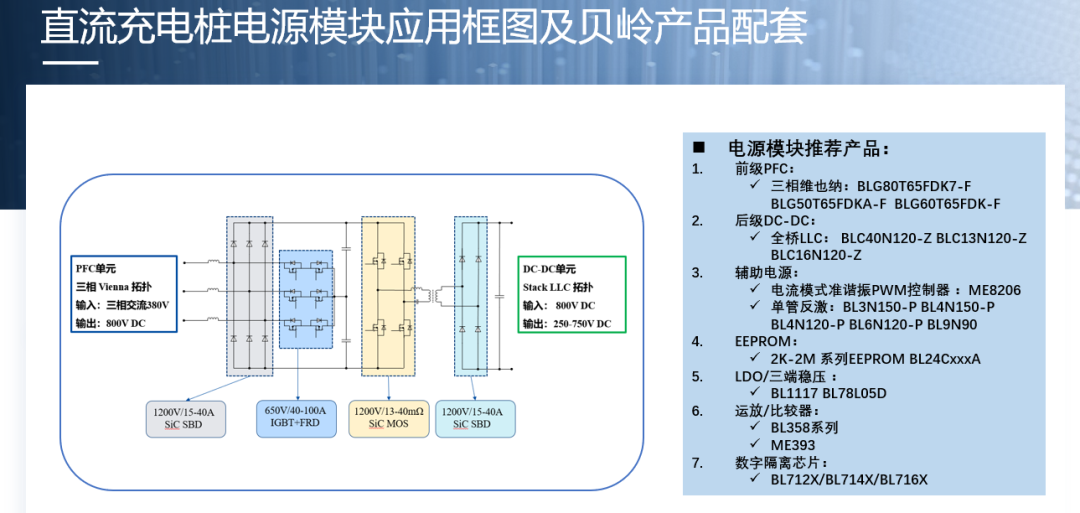

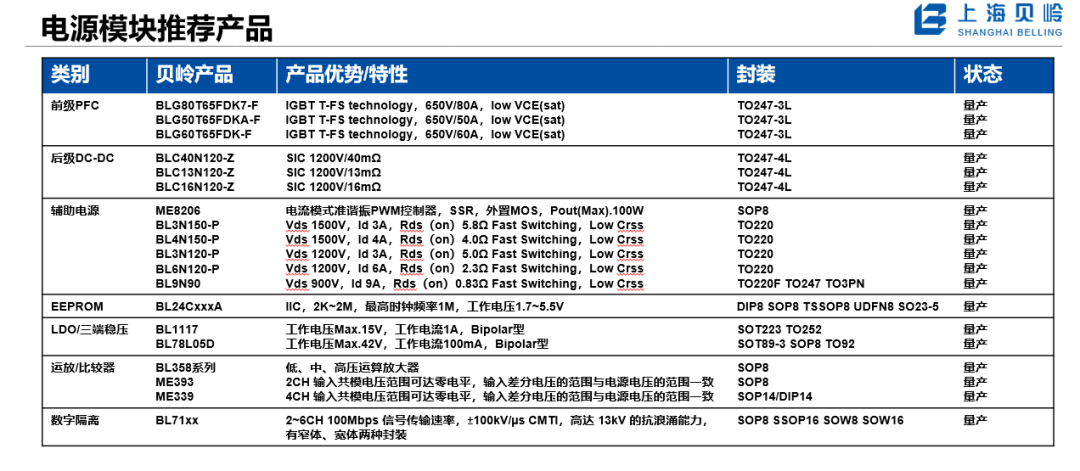

充電模塊應用及貝嶺配套產品推薦

隨著能源和環境問題的日趨嚴重，開發和利用新型清潔能源已成為大勢所趨。新能源汽車特別是電動汽車迎來快速增長的市場黃金期。隨著電動汽車的不斷發展，充電樁的需求也會越來越大。下面將論述電解電容對充電樁的影響及其在充電樁DC-DC轉換拓撲電路中的重要作用。

?永銘電容：作為鋁電解電容領域的專家，永銘在充電樁應用中不可或缺，高性能電解電容為新能源保駕護航。

? 固態鋁電解電容：應用于核心DC-DC變換器輸出端。具備極低的ESR、高耐紋波電流能力和超長壽命，保障了快充系統在嚴苛工況下的持久穩定。

電解電容作為充電樁內部濾波和直流支撐的關鍵元件，在平滑脈動電流和降低紋波電壓中起到至關重要的作用。圖1所示為充電樁DC-DC轉換拓撲電路：

圖1：充電樁DC-DC轉換拓撲電路

圖1中輸入側標注的電容主要起平滑脈動電流的作用。輸入端通過PFC整流，將交流整成直流，再通過高頻整流后輸出需要的直流電流。PFC后端的電解電容在平波的同時吸附掉大量中低頻諧波，為后面的DC-DC部分提供穩定的輸入直流電流。該處輸入的直流電流的紋波減少，將從源頭對輸出端降低輸出紋波起到關鍵性的作用。

輸出側標注的電容主要起降低紋波的作用。對于充電樁電源模塊來講，要減少電池的發熱，就要降低電源模塊的輸出電流紋波。目前行業普遍采用的低于±0.5%這個標準。根據這個標準，如果做大功率快速充電模式的話，其絕對紋波電流值還是很大，從而導致電池的發熱量還是比較高，所以要做快充，該側所選電容必須要遠遠小于這個標準。

除此之外，在實際應用中充電樁通常安裝在戶外，周圍環境比較復雜，如果要保證充電樁的正常長時間的工作，核心在于保證充電電源模塊的正常平穩運行。這就要求內部的電容具有長期的高穩定性以及能適應各種戶外的惡劣環境。

? 牛角型/螺栓型大容量電解電容：在PFC電路中提供高耐壓、大容量的可靠支持，有效平滑母線電壓，提高功率因數。

我們的方案價值：通過“小華MCU+貝嶺MOSFET/驅動IC + 永銘固態/大容量電容”的組合，我們?yōu)槟鷺嫿艘粋€高效、緊湊、長壽命的電源“心臟”，是實現高功率密度快充樁的堅實基礎。

三：安全保護與信號處理：看不見的“安全衛士”

安全是充電樁的生命線，涉及人身與車輛雙重安全。

? 松下：在安全保護領域，松下提供了關鍵的執行器件。

? 繼電器： 松下的大功率、高電壓繼電器，負責充電回路的主電源通斷控制。其優異的觸點材料和滅弧技術，是防止拉弧、過流等危險情況的第一道防線。

? 貝嶺：在信號鏈層面，貝嶺的隔離運放 和 數字隔離器 在充電樁中扮演著至關重要的角色。它們能夠在高壓的功率側和低壓的控制側（小華MCU）之間建立一道堅固的“電氣隔離墻”，精準采樣充電電壓和電流，同時保護核心控制器免受高壓沖擊。

我們的方案價值： “松下繼電器” 負責大刀闊斧的功率安全，“貝嶺隔離器件” 負責細致入微的信號安全，兩者結合，為您的充電樁和小華主控系統構建了從硬件到軟件的雙重安全保障體系。

四：為什么選擇“唐輝電子”？

我們不僅僅是一個元器件代理商。我們是一支由資深銷售工程師和FAE團隊組成的解決方案提供者。

1. 完整方案優勢：我們獨家整合了 “小華主控 + 貝嶺功率/隔離 + 松下能源、保護、控制 + EPSON時鐘芯片 + 永銘電容基石” 的完整生態鏈。這意味著您可以從我們這里獲得一顆MCU到整個系統架構的協同設計支持，極大縮短研發周期，提升產品整體競爭力。

2. 技術支撐有力：我們的FAE團隊對上述產品在充電樁中的應用有深入理解，可為您提供從方案選型、原理圖審核到調試難題解決的全流程技術支持。

3. 供應鏈穩定可靠：我們與原廠保持緊密合作，擁有穩定的一級代理渠道和庫存儲備，能為您提供有競爭力的價格和可靠的交付保障。

在新能源浪潮之巔，一個卓越的充電樁產品，源于對每一個核心元器件的精挑細選與系統整合。讓我們用小華的智慧大腦、貝嶺的功率與隔離、松下的保護與控制、EPSON的精準時鐘、永銘的電容基石，共同構筑您下一代智能快充樁的絕對競爭優勢。
