一、項目背景

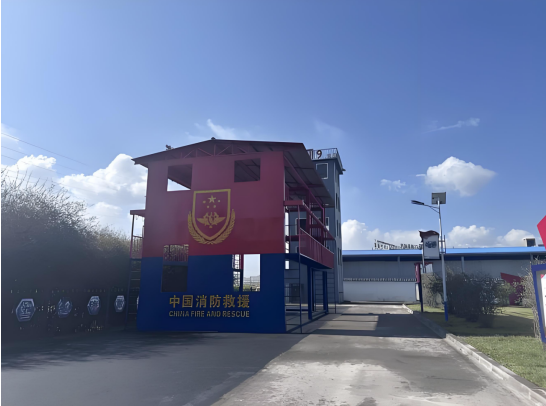

華東某市消防救援大隊新建綜合訓練基地，占地 180 畝，可同時容納 300 名隊員駐訓。

早期設計時，指揮中心預留了千兆以太網，監控屏內置Modbus TCP客戶端，可實時輪詢前端設備。但現場火焰探測器、手動報警按鈕、線型光束感煙等78臺報警設備全部沿用 485 總線、Modbus RTU 協議，且已通過消防 3C 認證，更換將產生 30 余萬元費用并延誤工期。如何在不改動任何報警器的前提下，讓“火警”信號在 1 秒內出現在大屏，成為項目成敗的關鍵。

二、痛點分析

1.協議孤島：報警器僅支持 Modbus RTU，監控屏僅支持 Modbus TCP，兩端無法“對話”。

2.實時性要求：消防規范 GB 50116-2013 要求“火災報警響應時間 ≤ 3 s”，而訓練館模擬火情時，留給系統的完整鏈路時間只有 1 s。

3.施工限制：建筑已封頂，485 線纜已暗敷至指揮中心靜電地板下，無法再布網線到每臺報警器。

4.可靠性要求：基地全年 365 天 24 小時值守，設備必須工業級寬溫、抗粉塵、抗電磁干擾。

5.后期擴展：未來 2 年計劃新增 40 臺 4G 無線可燃?xì)怏w探測器，要求網關具備多上位機并發能力。

三、方案設計

1. 設備選型
經與總隊信息處、設計院、監理三方五輪技術評審，最終確定采用“遠創智控 YC-TCP-RTU工業級協議轉換網關，理由如下：

·硬件接口：1 路 RS-485（最大 128 節點）+ 2 路 10/100 M 以太網口（支持交換機級聯）

·協議功能：透明映射、自動 CRC 校驗、Modbus 隊列優先級，火警功能碼（0x01、0x02、0x03）可設為高優先級快速通道

·實時指標：RTU 側 9600 bps 時，雙向轉發延遲 < 20 ms；TCP 側支持 8 路客戶端并發，大屏、SCADA、物聯網平臺可同時輪詢

·工業等級：-40~85 ℃、防雷 2 kV/1 kA、IP30 鋁殼無風扇，CE/FCC/ROHS 認證，完全匹配消防 24 h 無人值守場景

·配置方式：Web 界面 + USB-C 導入，支持遠程固件升級，方便后期擴容

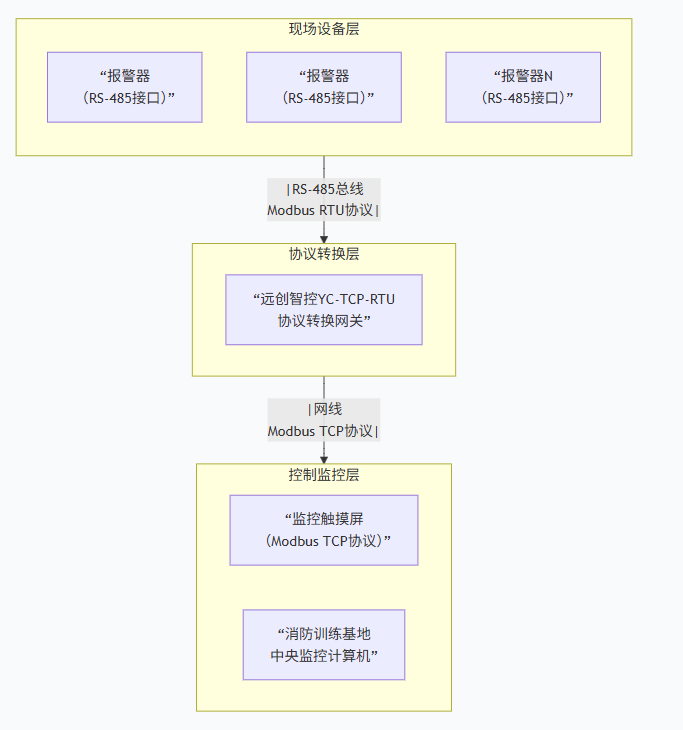

2. 網絡拓?fù)?/strong>
報警器 485 總線 →（RVSP 2×1.5 mm2 屏蔽雙絞線，總長 380 m，終端 120 Ω）→ YC-TCP-RTU COM 口
YC-TCP-RTU LAN1 →（超五類網線）→ 指揮中心千兆交換機 → 監控屏（Modbus TCP 客戶端 1）
YC-TCP-RTU LAN2 →（獨立網段）→ 消防物聯網平臺（Modbus TCP 客戶端 2，用于省總隊遠程督查）

3. 地址映射
采用“一一對應”透明映射，報警器線圈 00001~00078 映射到網關 00001~00078，監控屏原畫面模板無需任何改動，直接按原地址碼調用，實現“零編程”接入。

四、實施過程

1. 硬件安裝

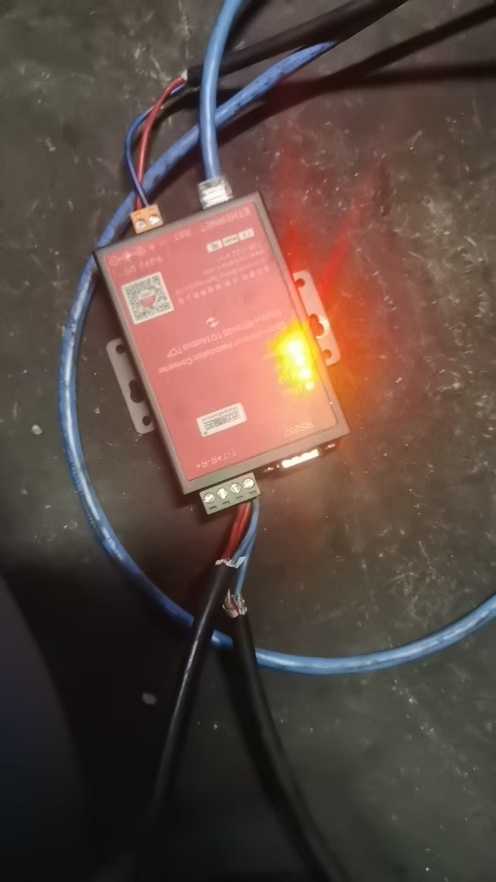

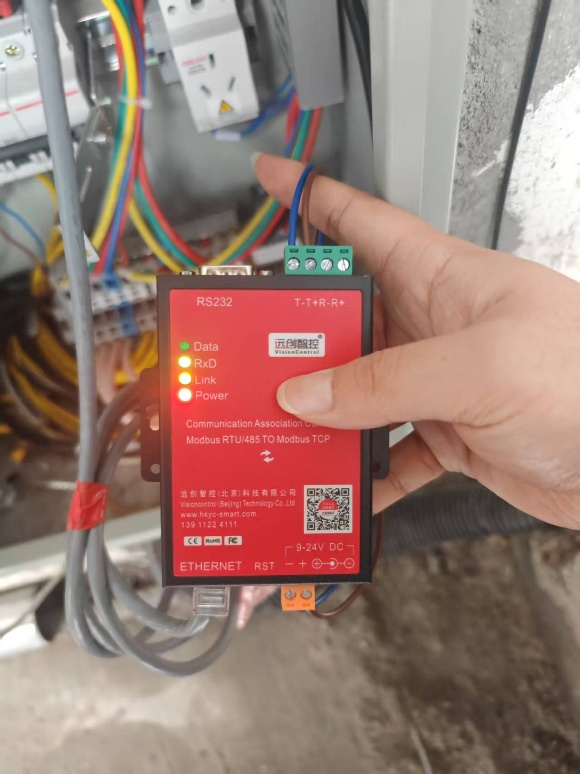

·在指揮中心 19 英寸機柜底部 35 mm DIN 導軌固定 YC-TCP-RTU協議轉換網關，高度 2 U，不占用額外空間

·485 總線 A、B 線接入 COM 口，屏蔽層單端接地，避免環流

·雙網口分別接入主/備交換機，啟用端口匯聚，線路冗余

·24 VDC 取自 UPS 分路，功耗實測 1.8 W，對備電時間無影響

2. 參數配置

·筆記本直連網關，打開 Web 界面，選擇“快速向?qū)А?/p>

·串口側：9600 bps、8E1、RTU 從站 1-78 自動輪詢，輪詢周期 100 ms

·TCP 側：502 端口，Modbus TCP Server，啟用“火警快速通道”，將 00001~00078 設為高優先級，響應時間 < 20 ms

·安全：?jiǎn)⒂冒酌麊?，僅允許監控屏 IP（192.168.1.50）與物聯網平臺 IP（192.168.2.10）訪問，防止非法寫入

3. 聯合調試

·訓練館點燃煙霧罐，3# 火焰探測器立即動作，485 總線輸出線圈 00003 = 1

·YC-TCP-RTU 在 12 ms 內將數據幀轉發至 TCP 側

·監控屏 0.3 s 彈出“3#火焰探測器火警”紅色窗口，同步觸發聲光警報器，大屏地圖自動定位

·省總隊物聯網平臺 0.5 s 收到相同報文，電話回鈴驗證，完成端到端聯動

4. 性能壓測

·使用 Modbus Slave 軟件模擬 128 臺報警器同時動作，網關 CPU 占用 42 %，轉發延遲仍 ≤ 25 ms

·連續 24 h 500 萬次報文無丟包、無重啟，通信成功率 100 %

五、經驗總結

遠創智控 YC-TCP-RTU工業智能網關以“毫秒級延遲、工業級穩定、零侵入改造”的核心優勢，成功打通 RS-485 火警報警器與以太網監控屏之間的協議壁壘，為消防行業老舊設備快速接入現代指揮系統提供了可復制、可推廣的范本。未來，隨著城市智慧消防建設全面提速，YC-TCP-RTU 將繼續在更多“火焰藍”陣地守護生命安全。
