DACx0508 是引腳兼容系列，具有 16 位、14 位和 12 位分辨率的低功耗、八通道緩沖電壓輸出、數模轉換器 （DAC）。DACx0508 包括一個 2.5V、5 ppm/°C 內部基準電壓源，在大多數應用中無需外部精密基準電壓源。用戶可選擇的增益配置提供 1.25 V（增益 = 1/2）、2.5 V（增益 = 1）或 5 V（增益 = 2）的滿量程輸出電壓。該器件采用2.7V至5.5V單電源供電，額定單調，提供高線性度±1 LSB INL。
*附件：dac80508.pdf

與DACx0508的通信通過以高達50 MHz的時鐘速率運行的串行接口執行。VIO 引腳支持在 1.7 V 至 5.5 V 范圍內的串行接口工作。DACx0508 靈活的接口支持與各種行業標準微處理器和微控制器一起運行。

DACx0508 集成了一個上電復位電路，用于通電并將 DAC 輸出保持在零量程或中量程，直到將有效代碼寫入器件。該器件在5.5 V時功耗為0.6 mA/通道，適用于電池供電設備。每通道掉電功能將器件電流消耗降低至15 μA。

DACx0508 的特性是工作溫度范圍為 –40°C 至 125°C，采用小型封裝。

特性

• 性能
  • INL：16位分辨率下最大±1 LSB
  • 星期二：FSR 最大值的 ±0.1%
• 集成2.5 V精密內部基準電壓源
  • 初始精度：最大 ±5 mV
  • 低漂移：2 ppm/°C（典型值），DAC80508
• 高驅動能力：20 mA，電源軌電壓為 0.5 V
• 靈活的輸出配置
  • 用戶可選增益：2、1 或 1/2
  • 重置為零音階或中音階
  • 清除輸出功能：DACx0508C
• 工作范圍廣
  • 電源：2.7 V 至 5.5 V
  • 溫度范圍：–40°C 至 125°C
• 50 MHz SPI兼容串行接口
  • 1.7 V 至 5.5 V 工作電壓
  • 菊花鏈作
  • CRC 錯誤檢查
• 低功耗：5.5 V 時為 0.6 mA/通道
• 小包裝：
  • 3 mm × 3 mm，16 引腳 WQFN
  • 2.4 mm x 2.4 mm，16引腳DSBGA

參數

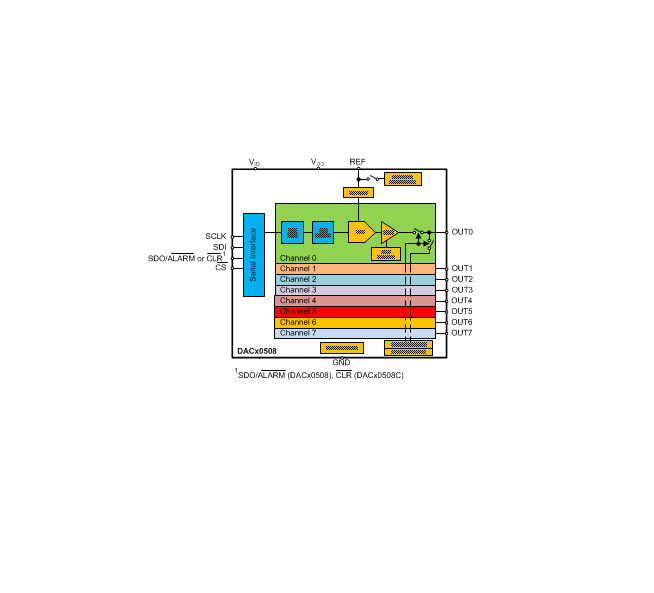

方框圖

DACx0508 系列是德州儀器推出的八通道電壓輸出數模轉換器（DAC），包含 16 位（DAC80508）、14 位（DAC70508）、12 位（DAC60508）三款引腳兼容型號，核心優勢為低功耗、高精度與靈活輸出配置，集成內置基準源，適用于光網絡、無線基礎設施、工業自動化等多通道控制場景。

一、核心產品特性與參數

1. 分辨率與精度

• 分辨率分別為 16/14/12 位，積分非線性誤差（INL）最大 ±1 LSB，保證高線性度。
• 總未調整誤差（TUE）最大 ±0.1% FSR（DAC80508），增益誤差與滿量程誤差低，精度表現優異。
• 漂移特性：偏移誤差漂移 ±1 μV/°C，增益誤差漂移 ±1 ppm FSR/°C，長期穩定性強。

2. 通道與輸出配置

• 八通道獨立輸出，支持同步 / 異步更新，通過廣播寄存器可實現多通道同時更新同一數值。
• 輸出范圍：用戶可選增益 1/2、1、2，配合 2.5 V 內置基準源，可實現 01.25 V、02.5 V、0~5 V 輸出，也支持外部基準源擴展范圍。
• 驅動能力：最大輸出電流 ±20 mA，帶載 2 kΩ 時輸出阻抗低，可直接驅動多種負載，輸出電壓擺率 1.8 V/μs，響應速度快。

3. 基準源與噪聲

• 內置 2.5 V 精密基準源，初始精度 ±5 mV，溫度漂移典型值 2 ppm/°C（DAC80508），支持外部基準源輸入。
• 輸出噪聲低：0.1 Hz~10 Hz 帶寬內噪聲 14 μV PP，10 kHz 噪聲密度 74 nV/√Hz，信號純凈度高。

4. 電源與環境

• 電源配置：模擬電源 2.7 V5.5 V，數字 I/O 電源 1.7 V5.5 V，每通道工作電流 0.6 mA（5.5 V），掉電電流僅 15 μA。
• 工作溫度范圍 - 40°C~+125°C，提供 3mm×3mm 16 引腳 WQFN 和 2.4mm×2.4mm 16 引腳 DSBGA 兩種封裝，焊球材質分別為 NIPDAU 和 SNAGCU，符合 RoHS 標準，MSL 等級 2（260°C 峰值回流，1 年存儲）。

二、關鍵功能與優勢

1. 靈活的接口與操作模式

• 高速 SPI 接口：支持 50 MHz 時鐘速率，4 線通信，支持菊花鏈連接（多器件級聯）與 CRC 錯誤校驗，抗干擾能力強。
• 復位配置：通過型號區分，Z 型復位至零刻度，M 型復位至中刻度，C 型支持 CLR 引腳快速清零功能。
• 電源管理：支持通道獨立掉電與基準源掉電，降低功耗。

2. 輔助功能

• 報警功能：SDO/ALARM 引腳可配置為 CRC 錯誤或基準源異常報警輸出，便于系統故障診斷。
• 寄存器配置：支持獨立通道增益設置、同步更新使能、廣播使能等，配置靈活。
• 動態性能：輸出建立時間 5 μs（±2 LSB）， glitch 脈沖干擾小，信號完整性佳。

三、典型應用場景

1. 核心應用領域

• 工業自動化：用于多通道傳感器校準、執行器驅動，八通道配置適配多參數同步控制場景。
• 無線基礎設施：為射頻電路提供精準偏置電壓，低噪聲特性保障射頻性能穩定。
• 數據采集系統：作為多通道模擬激勵信號源，高精度輸出保證測試準確性。

2. 典型應用電路

• 雙極性輸出電路 ：通過運算放大器擴展輸出至 ±10 V，適配需要正負電壓激勵的場景。
• 可編程電流源 ：配合運放構成改進型豪蘭電流泵，實現雙向精準電流輸出，負載電流與 DAC 代碼線性相關。
• 多通道同步控制 ：通過廣播寄存器與同步更新功能，實現八通道輸出信號的相位一致控制。

四、設計與使用建議

1. 電源與布局

• 模擬電源與數字電源需就近放置去耦電容（0.1 μF 陶瓷電容 + 1~10 μF 電解電容），減少電源噪聲耦合。
• 基準源引腳（REF）建議外接 150 nF 濾波電容，模擬地與數字地分開布線，降低串?dāng)_，優化散熱布局。

2. 配置與校準

• 首次使用建議先初始化增益、基準源分壓等配置，通過 STATUS 寄存器檢查基準源狀態。
• 對精度要求極高的場景，可外接高精度基準源，并在工作溫度下進行系統校準，避免焊接回流對基準電壓的影響。

3. 接口操作

• 菊花鏈模式下，需確保總時鐘周期為 24×N（N 為器件數量），CS 引腳高電平期間完成數據鎖存。
• 啟用 CRC 校驗時，通信周期擴展為 32 位，需在數據后附加 8 位 CRC 校驗碼，提升通信可靠性。
