DAC8740H和DAC8741H （DAC874xH） 是兼容 HART、FOUNDATION 現場總線?和 PROFIBUS PA 的低功耗調制解調器，專為工業過程控制和工業自動化應用而設計。^?^

在HART模式下，DAC874xH集成了作為半雙工HART物理層調制解調器運行所需的所有電路，在從配置或主配置中，具有最少的外部濾波組件。在FOUNDATION現場總線模式下，DAC874xH集成了所有必需的電路，以作為半雙工FOUNDATION現場總線兼容H1控制器和MAU運行。
*附件：dac8741h.pdf

HART、FOUNDATION 現場總線或 PROFIBUS PA 數據流可以通過 UART 接口或由 SPI 接口訪問的集成 FIFO 從微控制器傳輸。SPI接口包括一個SDO引腳，用于菊花鏈支持、各種中斷和其他擴展功能。

特性

• 符合 HART 標準的物理層調制解調器
  • 1200Hz、2200Hz HART FSK 正弦波
  • 寄存TX信號的可編程幅度（僅限D(zhuǎn)AC8741H）
  • 集成 RX 解調器和帶通濾波器，外部元件最少
• FOUNDATION 現場總線兼容 H1 控制器和介質連接單元 （MAU）
  • 基于曼徹斯特編碼總線供電 （MBP） 的 31.25 kbit/s 通信
  • 集成曼徹斯特編碼器和解碼器
  • 與 PROFIBUS PA 兼容
• 低靜態電流：在典型工業工作溫度范圍（–40°C 至 +85°C）下最大 180 μA。
• 集成1.5V基準電壓源
• 靈活的時鐘選項
  • 內部振蕩器
  • 外部晶體振蕩器
  • 外部CMOS時鐘
• 數字接口
  • DAC8740H：UART
  • DAC8741H：SPI
• 可靠性：CRC誤碼檢查、看門狗定時器（僅限D(zhuǎn)AC8741H）
• 寬工作溫度：–55°C 至 +125°C
• 4mm × 4mm QFN 封裝

參數

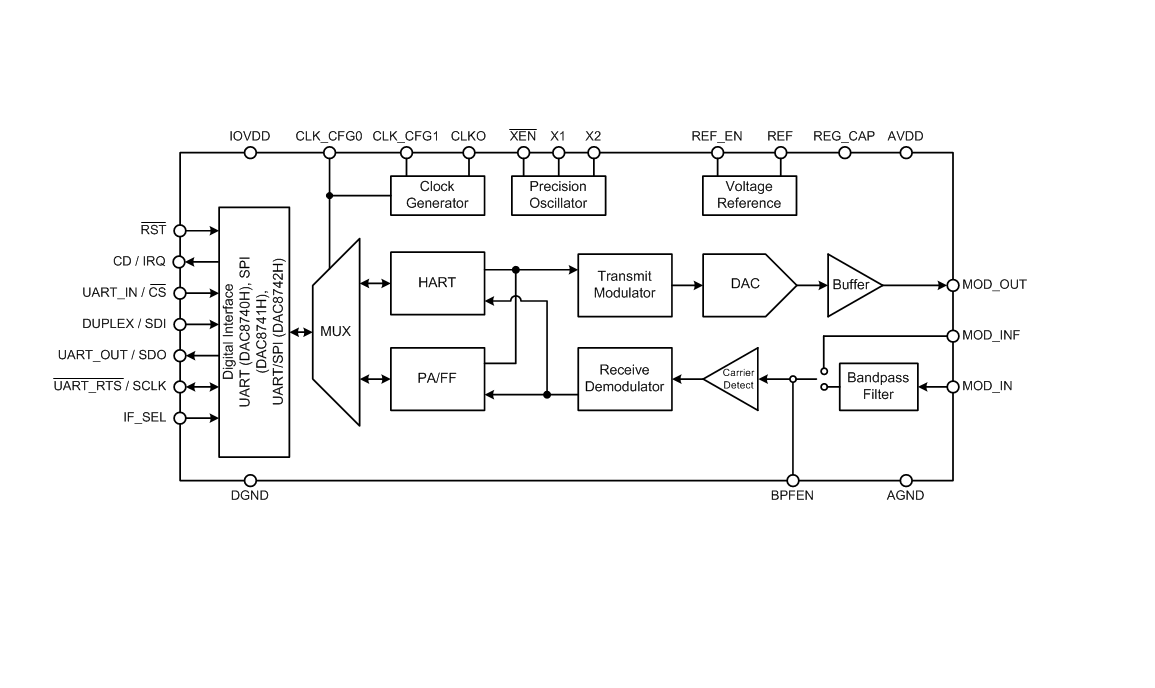

方框圖

DAC874xH 系列（含 DAC8740H、DAC8741H）是兼容 HART?、FOUNDATION Fieldbus?及 PROFIBUS PA 協議的低功耗調制解調器，核心優勢為多協議支持、低靜態電流及緊湊封裝，適用于工業過程控制與自動化場景。

核心特性與參數

• 協議與信號 ：HART 模式支持 1200Hz/2200Hz FSK 正弦波，F(xiàn)OUNDATION Fieldbus/PA 模式支持 31.25kbit/s 曼徹斯特編碼；DAC8741H 可通過寄存器編程調整 TX 信號幅度。
• 接口差異 ：DAC8740H 采用 UART 接口，DAC8741H 采用 SPI 接口（支持菊花鏈、CRC 校驗及看門狗定時器）。
• 電源與功耗 ：模擬電源（AVDD）2.7V5.5V，數字電源（IOVDD）1.71V5.5V；典型工業溫度范圍（-40°C~+85°C）下靜態電流最大 180μA，功耗極低。
• 參考電壓與時鐘 ：集成 1.5V 參考電壓，支持內部振蕩器、外部晶體振蕩器或外部 CMOS 時鐘三種時鐘模式。
• 環境與封裝 ：工作溫度范圍 - 55°C~+125°C，采用 4mm×4mm 24 引腳 VQFN 封裝，帶散熱焊盤。

關鍵功能模式

• 多協議工作模式 ：支持 HART（半雙工主從模式）、FOUNDATION Fieldbus H1 控制器 / MAU、PROFIBUS PA 三種協議模式，通過引腳配置切換。
• 信號處理 ：集成 RX 解調器、帶通濾波器（HART 模式）、曼徹斯特編解碼器（Fieldbus/PA 模式），減少外部元件需求。
• 保護與控制 ：具備復位 / 掉電功能（RST 引腳）、全雙工測試模式、載波檢測（CD 引腳）、 jabber 抑制器（防止長時間連續傳輸）。
• FIFO 緩沖 ：SPI 接口設備配備 16 字節深的收發 FIFO，支持閾值中斷，避免數據溢出。

典型應用與設計建議

• 核心應用 ：工業過程控制、PLC/DCS I/O 模塊、現場傳感器變送器、雙線 4mA~20mA 智能變送器（帶 HART 通信功能）。
• 設計要點 ：電源引腳需就近放置去耦電容（推薦 10μF 與 0.1μF 組合）；模擬與數字電路分離布線，減少串?dāng)_；根據協議選擇時鐘源（HART 需 1.2288MHz/3.6864MHz，F(xiàn)ieldbus/PA 需 4MHz）。

編程與接口

• UART 接口（DAC8740H）：HART 模式下波特率 1200bps（8O1 格式），F(xiàn)ieldbus/PA 模式下 57.6kbps（8N1 格式），支持載波檢測與 RTS 控制。
• SPI 接口（DAC8741H）：最高速率 12.5MHz，支持 24 位（無 CRC）或 32 位（帶 CRC）幀格式，通過寄存器配置中斷、FIFO 閾值、信號幅度等參數。
