經過這幾次選型，到了項目要導入SPI以太網方案的時候了，除了比較芯片性能與規格之外，咱們就實際層面來看，芯片方案BOM成本至關重要，W5500在ESD抗靜電干擾測試較弱，需要另外加上元器件來降低EMI（電磁干擾），如在TX+/-發送數據與RX+/-接收數據的差分信號線外加電阻與電容、還要外加33ohm阻尼電阻、中央抽頭供電的變壓器以及電源部分周圍元器件較多等，整體來看， W5500方案對外圍元器件需求量較多，有較高BOM方案成本，DM9051ANX方案BOM物料清單簡單，外圍元器件少，DM9051ANX方案BOM成本較低。

	DM9051ANX	W5500
RBOM外圍物料清單成本	￥5.72	￥10.71
SPI網口芯片參考報價	較低約20~25%	￥10.60
方案BOM總和	￥13.7~14.2	￥21.31

DM9051ANX的BOM物料清單			W5500的BOM物料清單
VDD工作電壓	C8 0.1uF C0603	0.01	GND接地端	C1 0.1uF 0603	0.01
	C36 22uF C0805	0.22		C2 0.1uF 0603	0.01
	R1 4.7K NC R0603	0.02		C3 0.1uF 0603	0.01
AGND模擬地	R50 10K R1206	0.04		C4 0.1uF 0603	0.01
	C11 0.1uF C0603	0.01		C5 0.1uF 0603	0.01
	C12 0.1uF C0603	0.01		C6 0.1uF 0603	0.01
DGND數字地	C4 22uF/16V 0805	0.1		C7 10uF 16V 1206	0.15
	C25 0.1uF C0603	0.01		C8 22nF 0603	0.12
	C21 10uF 16V 0805	0.03		C15 10nF 1210	0.25
	C27 0.1uF C0603	0.01		R10 12.3K 1% 0603	0.05
	R25 4.7K 0603	0.03		C17 10nF	0.01
	R27 0.1uF 0603	0.01		C18 4.7uF 400V	0.28
TX+/-發送數據的差分信號線	用不著	0	CGND共地端	C19 4.7nF/2kV	0.09
RX+/-接收數據的差分信號線	用不著	0		R11 75R 1% 0603	0.0265
變壓器	HX1188NLT SOP16	3.5		R12 75R 1% 0603	0.0265
RJ45	RJ45 with LED	1.5	TX+/-發送數據的差分信號線	R1 49R9 1% 0603	0.3
Y1晶振	XTAL 25MHz/49US +/-30ppm	0.2		R2 49R9 1% 0603	0.3
	C22 20pF C0603	0.01		R3 10R 1%	0.012
	C23 20pF C0603	0.01	RX+/-接收數據的差分信號線	R6 82R 1% 0603	0.09
降低EMI （電磁干擾）	用不著	0		R7 82R 1% 0603	0.09
				C9 6.8nF 0603	0.3
				C10 6.8nF 0603	0.3
			中央抽頭供電的變壓器	HX1188NLT SOP16	3.5
				R13 49R9 1% 0603	0.3
				R14 49R9 1% 0603	0.3
				R15 49R9 1% 0603	0.3
				R16 150R 1% 0603	0.09
				R17 150R 1% 0603	0.09
				R18 49R9 1% 0603	0.3
				R19 49R9 1% 0603	0.3
				R20 49R9 1% 0603	0.3
			RJ45	RJ45 with LED	1.5
			Y1晶振	XTAL 25MHz +/-30ppm	0.2
				R4 1M 0603	0.02
				R5 0R 0603	0.03
				C13 18pF 0603	0.03
				C14 18pF 0603	0.03
			降低EMI（電磁干擾）的阻尼電阻(33ohm)用于TX & RX	R21 1206	0.04
				R22 1206	0.04
				R23 1206	0.04
				R24 1206	0.04
			EERPOM	AT93C46 SOP8	0.8
RBOM外圍物料清單		￥5.72	RBOM外圍物料清單		￥10.71
DM9051ANX參考報價		較低20~25%	W5500參考報價		￥10.60
DM9051ANX方案總和金額		￥13.7~14.2	W5500方案總和金額		￥21.31

1. 以上價格均為人民幣(含稅)。

2. 友情提醒，這里的BOM物料清單的估價是以1,000個來估算，可能與實際采購價格有所不同。

3. DM9051ANX的RBOM外圍物料清單成本為RMB5.71，W5500的RBOM外圍物料清單成本為RMB11.71，DM9051ANX的RBOM外圍物料清單成本較低，能節省約RMB5.0元。在芯片價格，

4. 在芯片價格，以W5500參考報價RMB10.6來看，DM9051ANX芯片參考報價較低約20~25%，然而芯片實際價格，還是要咨詢芯片廠家的授權代理。

5. 在BOM整體物料清單，DM9051ANX的BOM物料清單成本為RMB13.7~14.2，W5500的BOM物料清單成本RMB21.31，DM9051ANX方案成本較低，能節省約RMB7.11~7.61元。

6.總體來說，整個看來，相較于W5500，DM9051ANX方案BOM成本再低33.3~35.7%，DM9051ANX方案的性價比更高。

*W5500參考原理圖

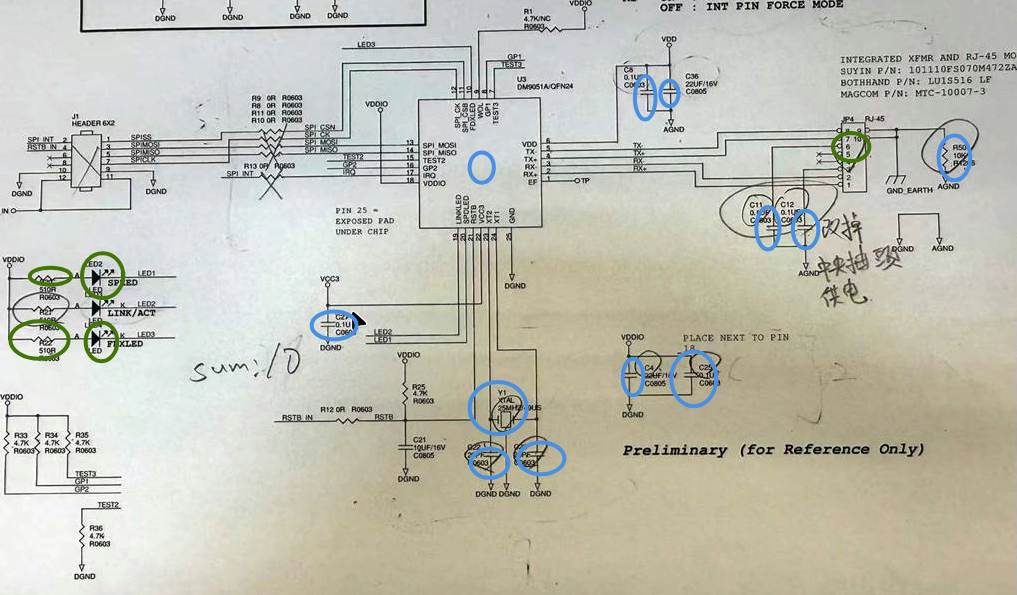

*DM9051ANX參考原理圖
