UI 卡頓問題復現及分析

在進行 NVIDIA Omniverse USD 插件開發的時候遇到了一個性能卡頓的問題，這個功能的初衷是通過路徑追蹤和原始的綠幕視頻，借助 Omniverse Farm 來實現高質量的后期自動化流程，實現思路是記錄相機定位 FreeD 的運動軌跡，并記錄保存到一個 USD 的 sublayer 當中，根據時間碼（Timecode）進行后期自動化合成的流程，流程圖如下：

在外部攝影機記錄原始的綠幕影片素材的時候，點擊開始 / 結束分別會觸發一個時間碼 （Timecode）的信號，信號可以在 BMD 采集卡當中通過 SDK 獲得，這樣我們把從開始到結束的相機定位軌跡記錄存至 buffer 中，然后更新到 USD 的 stage sublayer 中。

首先通過 Python API 創建一個 Sublayer，把記錄的 sequence 通過 USD time sampler 記錄到相機 prim 的 attribute 下面，僅對一萬個 time sampler 進行記錄并統一寫入該 sublayer，后觀察到該寫入過程耗時達數十秒，且造成 Omniverse 主線程 UI 出現卡頓。經測試，無論采用同步、異步 AsyncIO 或線程方式執行操作，均未使情況得到改善，UI 卡死現象始終存在。（可以查看代碼文件中注釋的 1、2、3）

Tracy.py 的源代碼如下：

importomni.kit.app
importtime
importasyncio
frompxrimportSdf, Usd, UsdGeom, Gf
fromomni.kit.usd.layersimportLayerUtils, get_layers, LayerEditMode
importomni.kit.commands
fromcollectionsimportdeque
importos
fromtypingimportList,Tuple
fromomni.kit.widget.layers.path_utilsimportPathUtils
importcarb
fromtypingimportList,Tuple
fromenumimportEnum
importasyncio
frompxrimportSdf, Usd, UsdGeom
frompxrimportUsd, UsdGeom, Gf
fromomni.kit.async_engineimportrun_coroutine
fromconcurrent.futuresimportALL_COMPLETED, ThreadPoolExecutor, wait


defcreate_prim(stage, prim_path="/World/Camera"):
  prim = stage.GetPrimAtPath(prim_path)
 ifprimandprim.GetTypeName() =="Camera":
    carb.log_info(f"Camera already exists at:{prim_path}")
   returnprim
 else:
    camera_prim = UsdGeom.Camera.Define(stage, prim_path)
    camera_prim.AddTranslateOp().Set(Gf.Vec3d(10,20,30))
    camera_prim.AddRotateXYZOp().Set(Gf.Vec3f(0,45,0))
    carb.log_info(f"Created new Camera at:{prim_path}")
   returncamera_prim.GetPrim()

classTestClass:
 def__init__(self):
    self._rotate_queue = deque()
    self._translate_queue = deque()
    self._pts_queue = deque()
    self._pts =0
    self._Layer_num =0


 defcreate_sublayer(self, _root_layer, strLayerName, orderIndex, bSetAuthoring):
   #layname =
    self._Layer_num +=1
    identifier1 = LayerUtils.create_sublayer(_root_layer, orderIndex, strLayerName).identifier
   #
   ifbSetAuthoring:
      omni.kit.commands.execute("SetEditTargetCommand", layer_identifier=identifier1)


 defprepare_data(self):
    begin = time.time()
    rotation_1 = Gf.Vec3f(0.0,0.0,0.0)
    _translate = Gf.Vec3d(0.0,0.0,0.0)
   for_inrange(10000):
      self._rotate_queue.append(rotation_1)
      self._translate_queue.append(_translate)
    end = time.time()


    carb.log_info(f"prepare_data elaspe:{end - begin}")


 asyncdefawait_flush_save(self):
    carb.log_info("before await_flush_save {time.time()}")
   awaitomni.kit.app.get_app().next_update_async()
    self.flush_save()
    carb.log_info("end await_flush_save {time.time()}")


 defflush_save(self):
    timecode =0
   whileself._rotate_queueorself._translate_queue:
     ifself._rotate_queue:
        f_val = self._rotate_queue.popleft()
        self._rotation_ops.Set(time = timecode, value = f_val)
     ifself._translate_queue:
        d_val = self._translate_queue.popleft()
        self._translate_ops.Set(time = timecode, value = d_val)


      timecode +=10


    self._render_update_sub =None


 asyncdefawaitflush(self):
   awaitomni.kit.app.get_app().next_update_async()
    self.flush_save(self)


 asyncdefflush_save_async(self):
    time0 = time.perf_counter()
    carb.log_info("flush_save_async begin")
    loop = asyncio.get_running_loop()
   # 直接調用同步函數（主線程），但用await asyncio.sleep(0)切分事件循環
   awaitloop.run_in_executor(None, self.flush_save)
    time1 = time.perf_counter()
    carb.log_info(f"flush_save_async end elaspe:{time1 - time0}")


 definit_stage_camera(self, stage, camera_prim_path):
    self._stage = stage
    self._camera_path = camera_prim_path
    self._camera_prim = UsdGeom.Camera.Get(stage, camera_prim_path).GetPrim()
    xform_ops = UsdGeom.Xformable(self._camera_prim).GetOrderedXformOps()


   foropinxform_ops:
       ifop.GetOpType()in[UsdGeom.XformOp.TypeRotateXYZ,
            UsdGeom.XformOp.TypeRotateXZY,
            UsdGeom.XformOp.TypeRotateYXZ,
            UsdGeom.XformOp.TypeRotateYZX,
            UsdGeom.XformOp.TypeRotateZXY,
            UsdGeom.XformOp.TypeRotateZYX]:
         #rotation = op.Get()
          self._rotation_type = op.GetOpType()
          self._rotation_ops = op
         #print(f"rotation is {rotation}")
       elifop.GetOpType() == UsdGeom.XformOp.TypeScale:
          self._scale_ops = op
       elifop.GetOpType() == UsdGeom.XformOp.TypeTranslate:
          self._translate_ops = op


if__name__ =="__main__":
  _stage = omni.usd.get_context().get_stage()
  root_layer = _stage.GetRootLayer()
  prim_path ="/World/Camera"
  new_layer_path ="d:/camera_sublayer.usd"
  runclass = TestClass()

  create_prim(_stage, prim_path)
  runclass.init_stage_camera(_stage, prim_path)
  runclass.create_sublayer(root_layer, new_layer_path,0,True)
  runclass.prepare_data()

  begin = time.time()
  carb.log_info(f"before run coroutine")
 #(1)Async block UI for about 50 seconds
  run_coroutine(runclass.await_flush_save())
 #(2)Also block UI about 50 seconds
 # with ThreadPoolExecutor() as executor:
 #   executor.submit(runclass.flush_save())
 #(3)Sync, same block
 #self.flush_save()


  end = time.time()
  carb.log_info(f"elaspe time is{end-begin}， 10000 ends")

* 附代碼鏈接：https://github.com/slayersong/OVPerf_Tracy/blob/main/tracy_profiler.py（復制鏈接至瀏覽器打開）

復現問題：打開菜單中的Developer --Script Editor，打開 tray_profiler.py 文件，然后點擊 Run，可以看到創建了一個 camera_sublayer，并且主 UI 卡住了幾十秒無響應。

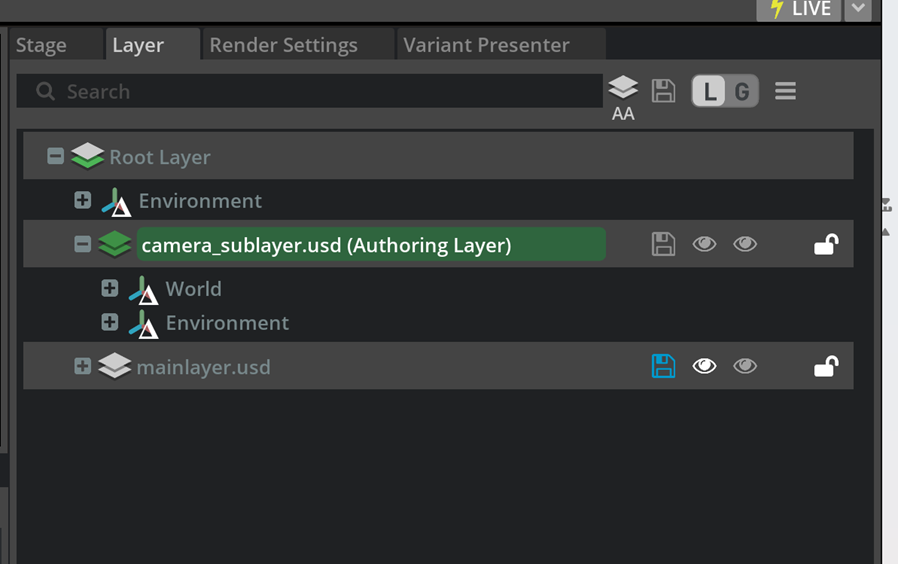

需要注意的是，在 Omniverse USD 的 layer 層級繼承覆蓋當中，在上層的 Layer 的行為會覆蓋下層的 layer，關于 USD layer 層級的關系，請查看本文結尾提供的 DLI 課程鏈接。

然后在 Content Browser 中單擊鼠標右鍵，選擇 Edit，可以看到數據成功寫入了 USD 文件，只是中間卡頓的時間過長。

分析：在遇到 Profiler 的時候不要盲猜，可能是 memory、IO Bound、Compute Bound 或者一些不太能想到的情況，這時候則需要利用專業化的工具進行分析定位，找到問題所在并解決，比如可以利用著名工具Tracy（https://github.com/wolfpld/tracy），該工具可以分析 CPU / GPU 性能瓶頸，并支持主流 Graphics API：DX、Vulkan、OpenGL、CUDA 等，且 Omniverse 已經把該工具與 Omniverse Kit 進行了集成。因此可以利用 Tracy 去看底層的 CallStack 里什么影響了這個操作，在 Omniverse 當中，Tracy 已經配置好了 Symbol 符號表， 可以看到底層的代碼函數調用堆棧，后而尋找具體是什么情況卡住了不正常的幾十秒時間。

Tracy 的使用

2.1 操作介紹

Omniverse 已經集成了 Tracy 的開發集成插件：https://docs.omniverse.nvidia.com/extensions/latest/ext_profiler_tracy.html

Tracy 本身是一個著名的分析工具，具體的菜單操作可以參考知乎這個帖子：https://zhuanlan.zhihu.com/p/1915041165033607442

UI 操作的詳細講解可參考如下視頻：

Tracy 講解文檔

視頻參考：

https://www.bilibili.com/video/BV1or421J7Du/?spm_id_from=333.337.search-card.all.click

文檔參考：

https://github.com/CppCon/CppCon2023/blob/main/Presentations/Tracy_Profiler_2024.pdf

2.2 安裝

首先打開菜單 Developer -- Extension 搜索，找到 Profiler Tracy 并且安裝。

然后會出現一個新的 Profiler 菜單，點擊 Profiler --Tracy --Launch and Connect。

Tracy 基本使用操作：

1. Pause：在實時監測到發生性能瓶頸的事件以后要暫停，否則時間軸會一直向右走

2. 按住鼠標右鍵可以拖動到你想要的位置

3. 鼠標滾輪：Zoom in / out

2.3 分析問題

運行上述代碼，點擊 Tracy 中的 Pause 暫停（不暫停 Tracy 會一直記錄的一直滾動）。之后按住 Ctrl 和鼠標中間的滾輪，Zoom 縮小操作，可以很容易找到一個最大的耗時，從 11 秒開始到 31 秒，這一個 Frame Render 用了二十幾秒（注意：函數的調用堆棧已經正確顯示)，可以發現卡在了 RenderThread 中的usd_mutex_wait函數上面：

這樣通過 Tracy 的使用就明白了問題卡住的大致原因，簡而言之，渲染線程會等待 USD 寫入的結束，一直卡在usd_mutex_wait。

2.4 解決問題

分析：該問題的本質其實是 USD 的寫入與修改會非常的慢，這是 USD 的基礎架構造成的。

單單針對這個問題解決的方法不復雜，可以思考一下，寫入的 Sublayer 其實并不需要實時參與 USD Composite， 因為我們并不需要實時觀察到合成結果，可以創建離線的 Sublayer ，等待寫入結束以后再自動或者手動把 Sublayer 加入進來，代碼如下，看到并沒有卡頓這一個過程，那么問題就解決了。

針對此次問題的 Solution 如下：

importomni.kit.app
importtime
importasyncio
frompxrimportSdf, Usd, UsdGeom, Gf
fromomni.kit.usd.layersimportLayerUtils, get_layers, LayerEditMode
importomni.kit.commands
fromcollectionsimportdeque
importos
fromtypingimportList,Tuple
fromomni.kit.widget.layers.path_utilsimportPathUtils
importcarb
fromtypingimportList,Tuple
fromenumimportEnum
importasyncio
frompxrimportSdf, Usd, UsdGeom
frompxrimportUsd, UsdGeom, Gf
fromomni.kit.async_engineimportrun_coroutine
fromconcurrent.futuresimportALL_COMPLETED, ThreadPoolExecutor, wait


defcreate_prim(stage, prim_path="/World/Camera"):
  prim = stage.GetPrimAtPath(prim_path)
 ifprimandprim.GetTypeName() =="Camera":
    carb.log_info(f"Camera already exists at:{prim_path}")
   returnprim
 else:
    camera_prim = UsdGeom.Camera.Define(stage, prim_path)
    camera_prim.AddTranslateOp().Set(Gf.Vec3d(10,20,30))
    camera_prim.AddRotateXYZOp().Set(Gf.Vec3f(0,45,0))
    carb.log_info(f"Created new Camera at:{prim_path}")
   returncamera_prim.GetPrim()


classTestClass:
 def__init__(self):
    self._rotate_queue = deque()
    self._translate_queue = deque()
    self._pts_queue = deque()
    self._pts =0

 defregis(self):
    self._app = omni.kit.app.get_app()
    self._render_update_sub = self._app.get_update_event_stream().create_subscription_to_pop(
    self.pre_frame_render, order=-10, name="gm_render_event")

 defpre_frame_render(self,e):
    self._pts +=1
    self.get_push_pos_rotate(self._pts)

   ifself._pts ==1000:
      begin = time.time()
      carb.log_info(f"before run coroutine")
      run_coroutine(self.await_flush_save())
     #self.flush_save()
      carb.log_info(f"end run coroutine")
      end = time.time()
      carb.log_info(f"elaspe time is{end-begin}")
      self._render_update_sub =None

 defget_push_pos_rotate(self, pts):
    rotae = self._rotation_ops.Get()
    translate = self._translate_ops.Get()

    self._rotate_queue.append(rotae)
    self._translate_queue.append(translate)
    self._pts_queue.append(pts)

 defprepare_data(self):
    begin = time.time()

    rotation_1 = Gf.Vec3f(0.0,0.0,0.0)
    _translate = Gf.Vec3d(0.0,0.0,0.0)
   foriinrange(500):
     # rotation_1 = Gf.Vec3f(0.0, 0.0, 0.0)
     # _translate = Gf.Vec3d(0.0, 0.0, 0.0)
      rotation_1 = Gf.Vec3f(-253.0, i * (360.0/499),93) # 99是為了最后一次達到360
     # _translate的xyz從0遞增到100
      _translate = Gf.Vec3d(2124.0, 2124.0, 104)

      self._rotate_queue.append(rotation_1)
      self._translate_queue.append(_translate)
    end = time.time()

    carb.log_info(f"prepare_data elaspe:{end - begin}")

 asyncdefawait_flush_save(self):
    carb.log_info("before await_flush_save {time.time()}")
   awaitomni.kit.app.get_app().next_update_async()
    self.flush_save()
    carb.log_info("end await_flush_save {time.time()}")

 defflush_save(self):
    timecode =0
   whileself._rotate_queueorself._translate_queue:
     ifself._rotate_queue:
        f_val = self._rotate_queue.popleft()
       #self._rotation_ops.Set(time = timecode, value = f_val)
        self.seq_write_rotate_op.Set(time = timecode, value = f_val)
     ifself._translate_queue:
        d_val = self._translate_queue.popleft()
        self.seq_write_translate_op.Set(time = timecode, value = d_val)
       #self._translate_ops.Set(time = timecode, value = d_val)

      timecode +=10

    self._sub_stage.GetRootLayer().Save()
    self._render_update_sub =None

 asyncdefawaitflush(self):
   awaitomni.kit.app.get_app().next_update_async()
    self.flush_save(self)

 asyncdefflush_save_async(self):
    time0 = time.perf_counter()
    carb.log_info("flush_save_async begin")
    loop = asyncio.get_running_loop()
   # 直接調用同步函數（主線程），但用await asyncio.sleep(0)切分事件循環
   awaitloop.run_in_executor(None, self.flush_save)
    time1 = time.perf_counter()
    carb.log_info(f"flush_save_async end elaspe:{time1 - time0}")

 defcreate_offline_layer(self, layer_base_path, prim_path, bOverride):
   # split name and ext
    name, ext = os.path.splitext(layer_base_path)

    index =1
    new_layer_path = layer_base_path

   #If exist create a new path such as basepath_1.usd
   whileos.path.exists(new_layer_path):
      new_layer_path =f"{name}_{index}{ext}"
      index +=1

    new_layer = Sdf.Layer.CreateNew(new_layer_path)

   # 2. 打開該layer對應的Stage（編輯該layer）
    self._sub_stage = Usd.Stage.Open(new_layer)

   # 3. 以over方式定義相機Prim（覆蓋已有的/world/Camera）
   ifbOverride:
      self._seq_camera_prim = self._sub_stage.OverridePrim(prim_path)
      self._seq_camera_prim.SetSpecifier(Sdf.SpecifierOver)
   else:
      self._seq_camera_prim = self._sub_stage.DefinePrim(prim_path)

   # 4. 獲取或創建Xformable接口，用于添加變換操作
    xformable = UsdGeom.Xformable(self._seq_camera_prim)

   # 5. 添加translate和rotateXYZ操作
    self.seq_write_translate_op = xformable.AddTranslateOp()
    self.seq_write_rotate_op = xformable.AddRotateXYZOp()

 definit_stage_camera(self, stage, camera_prim_path):
    self._stage = stage
    self._camera_path = camera_prim_path
    self._camera_prim = UsdGeom.Camera.Get(stage, camera_prim_path).GetPrim()
    xform_ops = UsdGeom.Xformable(self._camera_prim).GetOrderedXformOps()

   foropinxform_ops:
       ifop.GetOpType()in[UsdGeom.XformOp.TypeRotateXYZ,
            UsdGeom.XformOp.TypeRotateXZY,
            UsdGeom.XformOp.TypeRotateYXZ,
            UsdGeom.XformOp.TypeRotateYZX,
            UsdGeom.XformOp.TypeRotateZXY,
            UsdGeom.XformOp.TypeRotateZYX]:
         #rotation = op.Get()
          self._rotation_type = op.GetOpType()
          self._rotation_ops = op
         #print(f"rotation is {rotation}")
       elifop.GetOpType() == UsdGeom.XformOp.TypeScale:
          self._scale_ops = op
       elifop.GetOpType() == UsdGeom.XformOp.TypeTranslate:
          self._translate_ops = op


if__name__ =="__main__":
  _stage = omni.usd.get_context().get_stage()

  prim_path ="/World/Camera"
  new_layer_path ="d:\tes303.usda"

  runclass = TestClass()
  create_prim(_stage, prim_path)
  runclass.init_stage_camera(_stage, prim_path)

  runclass.create_offline_layer(new_layer_path, prim_path,True)
  carb.log_info("create_offline_layer after")

 #runclass.regis()
  runclass.prepare_data()
  begin = time.time()
  carb.log_info(f"before run coroutine")
  run_coroutine(runclass.flush_save_async())
 #run_coroutine(runclass.await_flush_save())
 #runclass.flush_save()
  carb.log_info(f"end run coroutine")
 #runclass.flush_save()
 # with ThreadPoolExecutor() as executor:
 #   executor.submit(runclass.flush_save())

  end = time.time()
  carb.log_info(f"elaspe time is{end-begin}， 1000 ends")


# class YourClass:
#   def __init__(self):
#     # 初始化隊列等
#     pass


#   def flush_save(self):
#     # 這是同步函數，不能改動
#     # 里面調用了Omniverse API，必須在主線程執行
#     print("Begin flush save")
#     time.sleep(1)
#     print("end flush save")


#   async def flush_save_async(self):
#     time0 = time.perf_counter()
#     print("run task begin")
#     loop = asyncio.get_running_loop()
#     # 直接調用同步函數（主線程），但用await asyncio.sleep(0)切分事件循環
#     await loop.run_in_executor(None, self.flush_save)
#     time1 = time.perf_counter()
#     print(f"run task end elaspe:{time1 - time0}")

#   async def testawait():
#     pass




# # obj = YourClass()


# # run_coroutine(obj.flush_save_async())
# # print(f"run pass the async")
# # count = 0


# # def pre_frame_render(e):
# #   #print(f"Frame Begin: {app.get_update_number()} {e.payload}, event-type {e.type}, {time.time() * 1000 % 1000000} ")
# #   asyncio.ensure_future(obj.flush_save_async())
# # async def run_task():
# #   time0 = time.perf_counter()
# #   print("run task begin")
# #   await obj.flush_save_async()
# #   print("run task end")
# #   time1 = time.perf_counter()


# #   elapse_time = time1 - time0
# #   print(f"run taks elapse is {elapse_time}")


# # def frame_render(e):
# #   print(f"Frame Render: {app.get_update_number()} {e.payload}, event-type {e.type}, {time.time() * 1000 % 1000000}")


# # def post_frame_render(e):
# #   print(f"Frame End: {app.get_update_number()} {e.payload}, event-type {e.type}, {time.time() * 1000 % 1000000}")


# first_last_event = 1000000


# # pre_update_sub = app.get_pre_update_event_stream().create_subscription_to_pop(
# #   pre_frame_render, order=-first_last_event, name="gm_frame_begin")


# #asyncio.ensure_future(obj.flush_save_async())

* 附代碼鏈接：https://github.com/slayersong/OVPerf_Tracy/blob/main/solution_%20tracy_profiler.py

但是在一些項目當中一定要實時觀察到結果。比如，有很多的數字孿生的工業場景中會存在小車傳送帶，各種物品都是實時進入到場景管線當中，這其中必定要參與 USD 合成。

所以這里介紹一個 Omniverse 對 USD 進行重構的基本概念 Fabric，USDRT（USDRT 是 Fabric 的 API），NVIDIA 在 Omniverse 當中開發了 Fabric 組件專門處理 USD 實時更改緩慢的問題：

https://docs.omniverse.nvidia.com/kit/docs/usdrt/latest/docs/usd_fabric_usdrt.html

通過這個官方文檔的圖也驗證了剛才的結論：Render 線程會等待 USD 的合成結果 Composed 后進行渲染。

結束：如果單解決這個問題其實并不復雜，但是其中需要用到很多的基礎知識，包括 USD 的合成機制、多線程開發、遇到問題如何去利用工具定位分析等。后面我們將會對 USDRT 與 Fabric 進行更細致的講解，包括代碼的開發使用和 Omniverse 中其他性能工具的使用教程。也希望更多的朋友可以分享在 USD 開發過程當中的心得體會。

附錄：

關于前面提到的 USD 的基本開發教程，包括 USD 合成機制，USD 基本動畫 TimeSampler 等：

文案提供和技術支持：

宋毅明

NVIDIA Omniverse & OpenUSD 開發者關系經理

*與 NVIDIA 產品相關的圖片或視頻（完整或部分）的版權均歸 NVIDIA Corporation 所有。
