隨著Type-C接口在消費電子、物聯網等領域的普及，快充技術與高速信號傳輸?shù)娜诤弦殉尚袠I(yè)趨勢，但接口引腳密集引發的浪涌沖擊、靜電干擾等問題也愈發凸顯。晶揚電子最新推出Type-C快充接口高速信號浪涌保護器件——TS1501SA-W，正是為解決這一痛點而生。

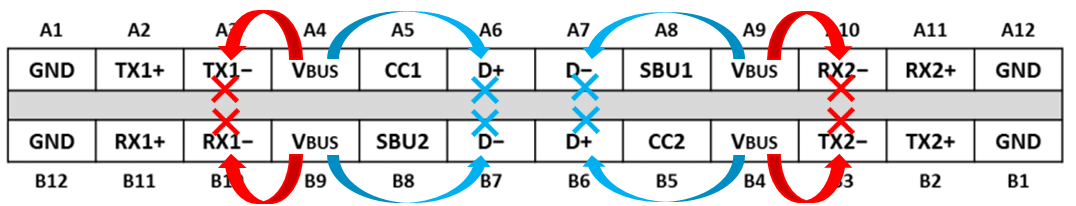

若引腳錯位，很容易導致VBUS 搭接TX/RX和DP/DM

TS0321TB-Fx 應用廣泛

晶揚電子近日推出一款Type-C快充接口高速信號浪涌保護器件TS1501SA-W。該產品采用最新超低電容平臺與先進封裝技術，可實現超高速信號線路保護，適用于USB 2.0/3.1/3.2、HDMI 2.0/2.1、NFC等高速信號線的浪涌防護，廣泛應用于手機、電腦、游戲機、顯示器、可穿戴設備、TWS及物聯網模塊，目前已支持批量出貨。

TS0321TB-Fx 產品亮點

01超小封裝

采用先進的晶圓級封裝工藝(CSP)，具有超小封裝尺寸DFN0603-2L(0.6mm*0.3mm*0.3mm)，可最大程度節省PCB空間;

02快充兼容型開啟電壓

USB快充技術多采用Type?C接口，相鄰引腳間距較小，容易發生短接，例如VBUS可能誤觸Tx1/ Rx1、Tx2/ Rx2。為避免VBUS電壓升高導致信號線上的TVS被短接燒毀，需提高TVS的開啟電壓。TS1501SA?W的最小開啟電壓為16V，可安全適用于9V/12V/15V的Type?C快充接口。

03超低電容

電容低至0.45pF(VR=0V，f=1MHz)，可保證高速信號的完整性;

04卓越的浪涌防護

依托我司獨家專利技術，產品具備超強抗浪涌能力，可快速將瞬態過電壓鉗位至安全水平——在8/20μs波形測試條件下，鉗位電壓達6.6V@20A。

05超強ESD防護能力

可承受 IEC 61000-4-2標準測試下30kV接觸放電與30kV空氣放電的沖擊，能有效避免靜電對電路造成損壞。

06超高截止頻率

單體器件實測-3dB截止頻率可達9GHz，能夠適配市面上絕大多數信號線的應用場景。

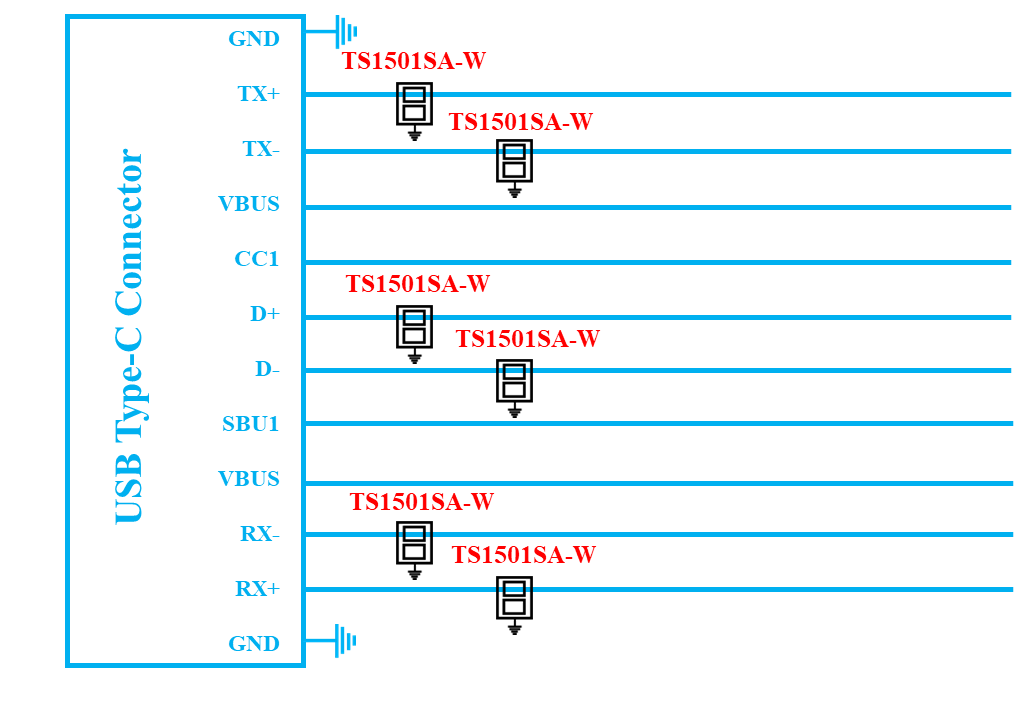

應用案例：USB Type-C

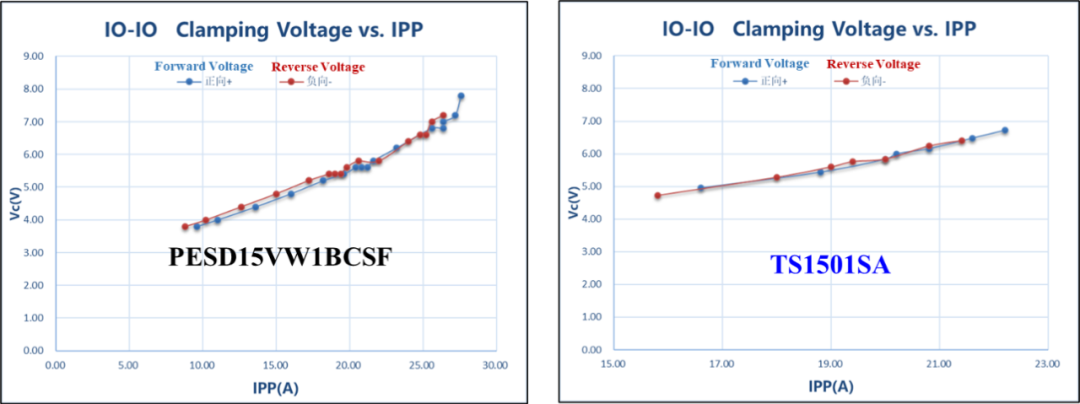

友商性能對比圖

Capacitance vs Reverse Voltage of I/O to I/O

8/20us Current I/O to I/O

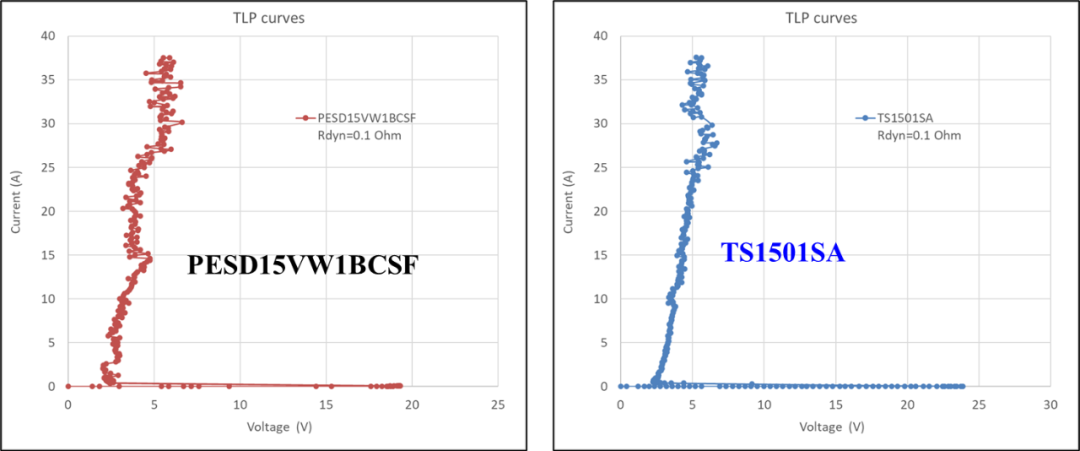

TLP Measurement of I/O to I/O

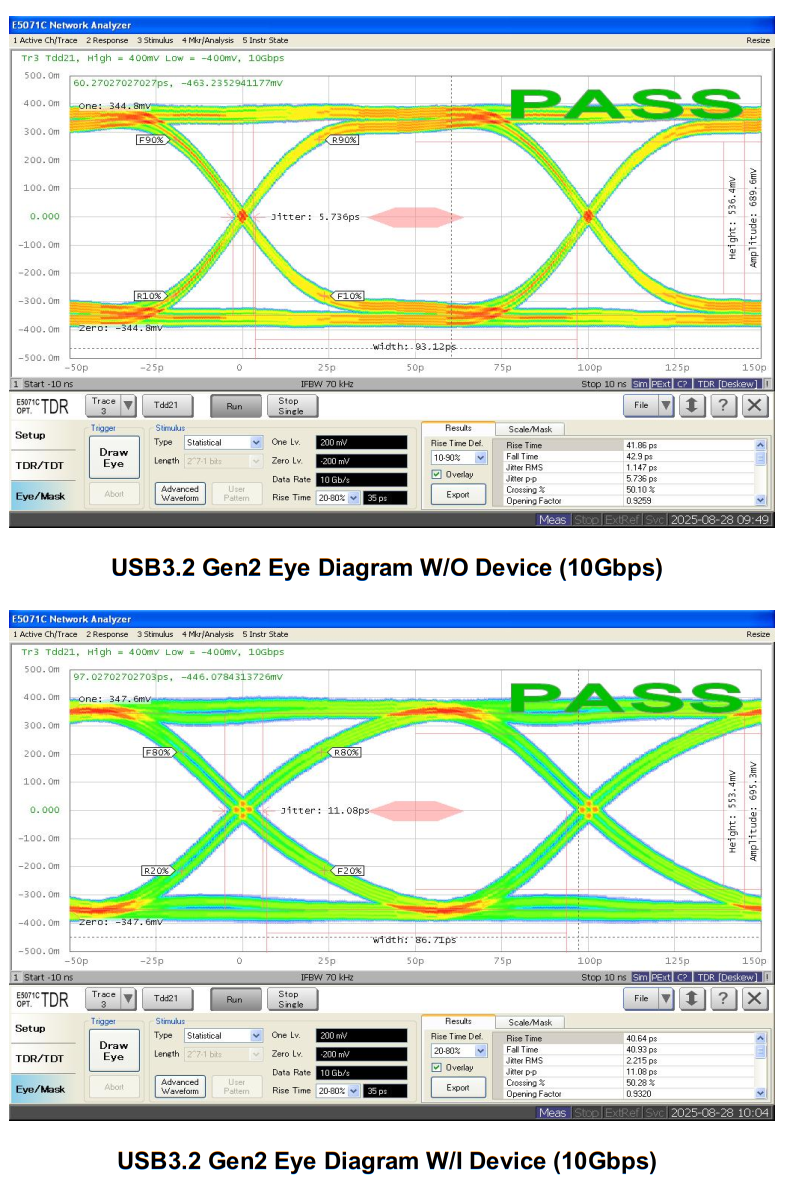

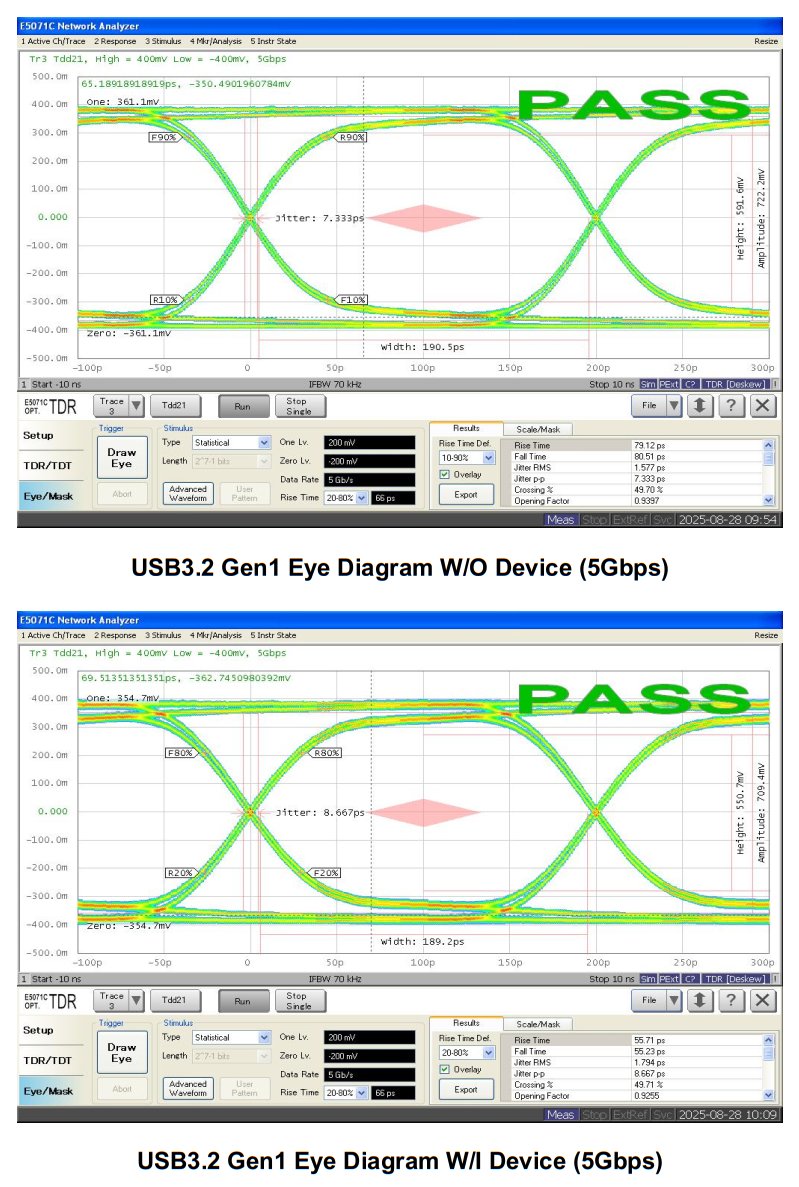

眼圖測試結果
