網傳很多晶振的測量方法，都說的頭頭是道，可是經華昕FAE實際實驗發現，很多沒有效果，萬用表，測電筆，示波器到底哪種才是最準確的。

我們測試一下網上說的幾種測試晶振好壞的方法，看一下他們是否好用。

01


電阻測量法

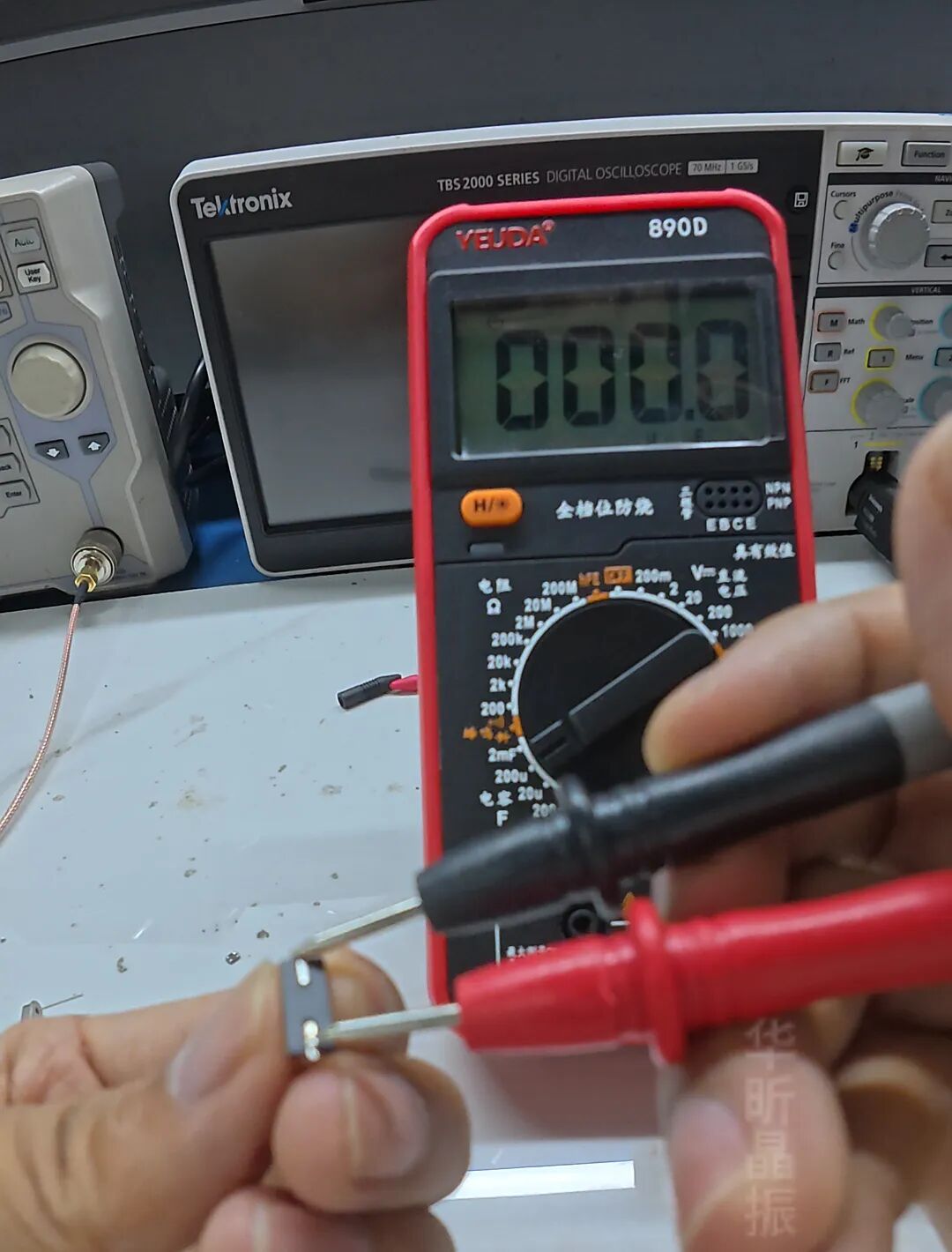

將萬用表打到歐姆檔，然后紅黑表筆接觸晶振的兩個引腳，如果電阻顯示無窮大，說明晶振是好的，但是這種測量方法只能說這個晶振在產生短路等情況時，能夠比較容易測量，如果說這個晶振產生了斷路是測不出來的，所以這個方法只能概率性的猜測晶振的好壞，不值得推廣。

02


電容測量法

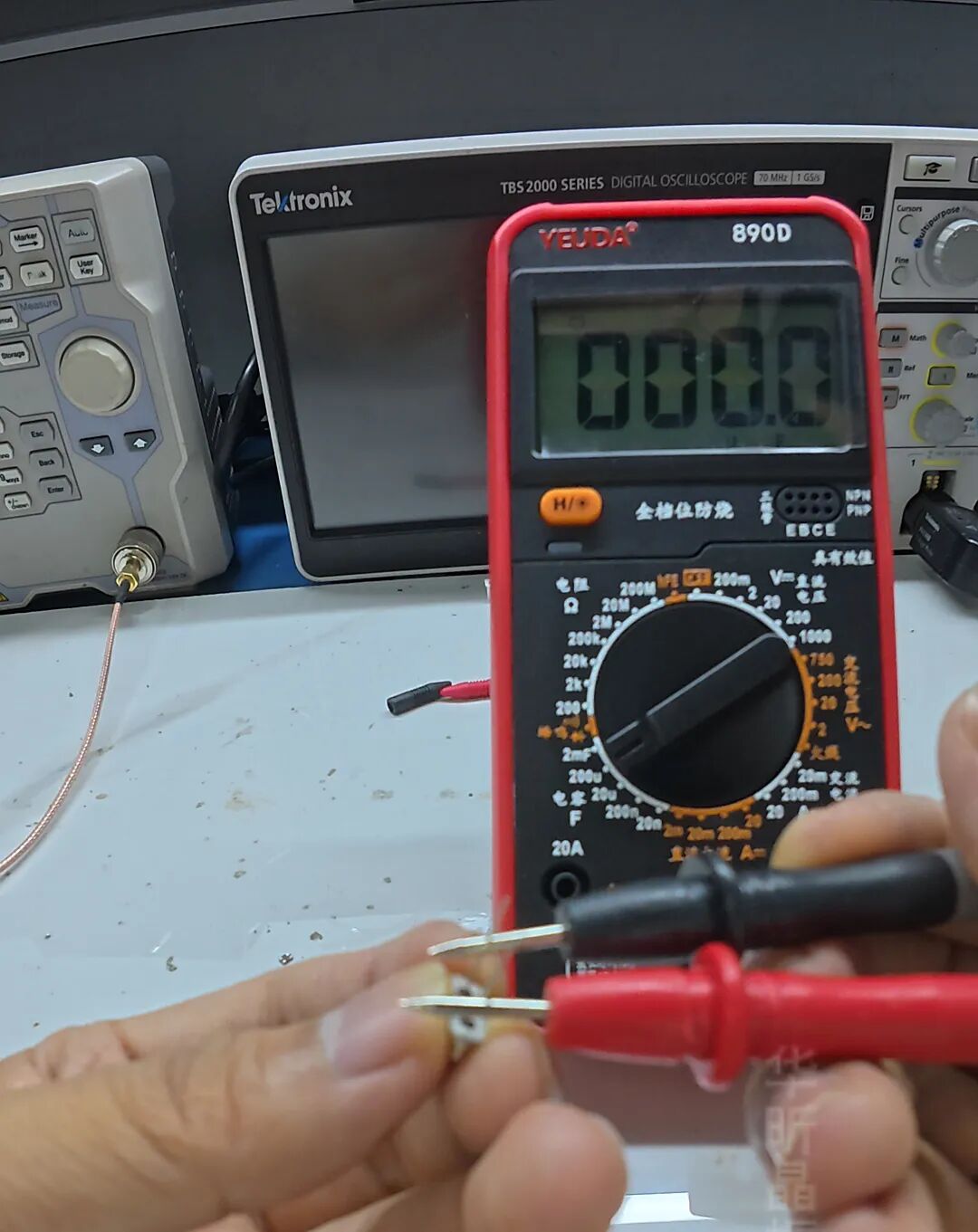

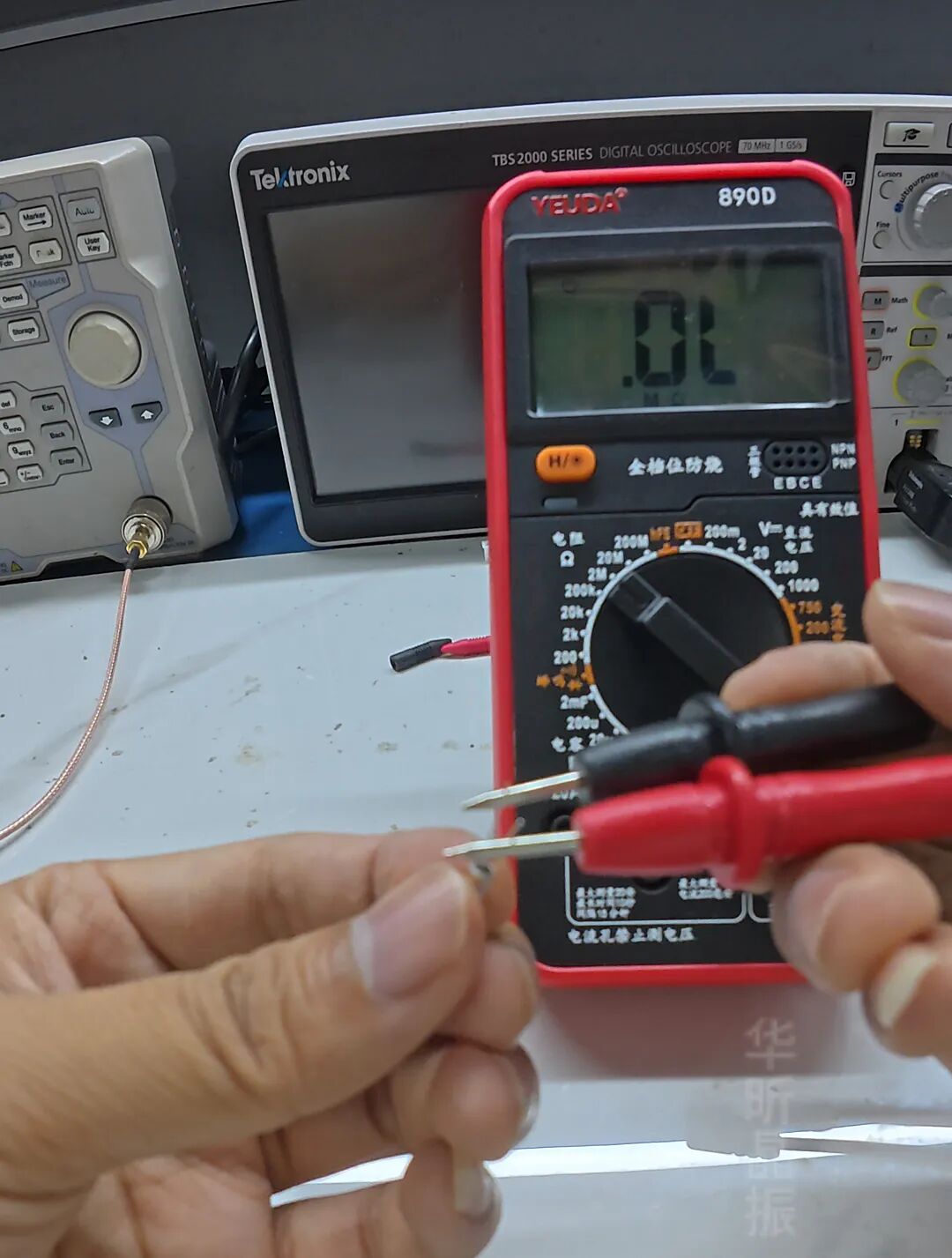

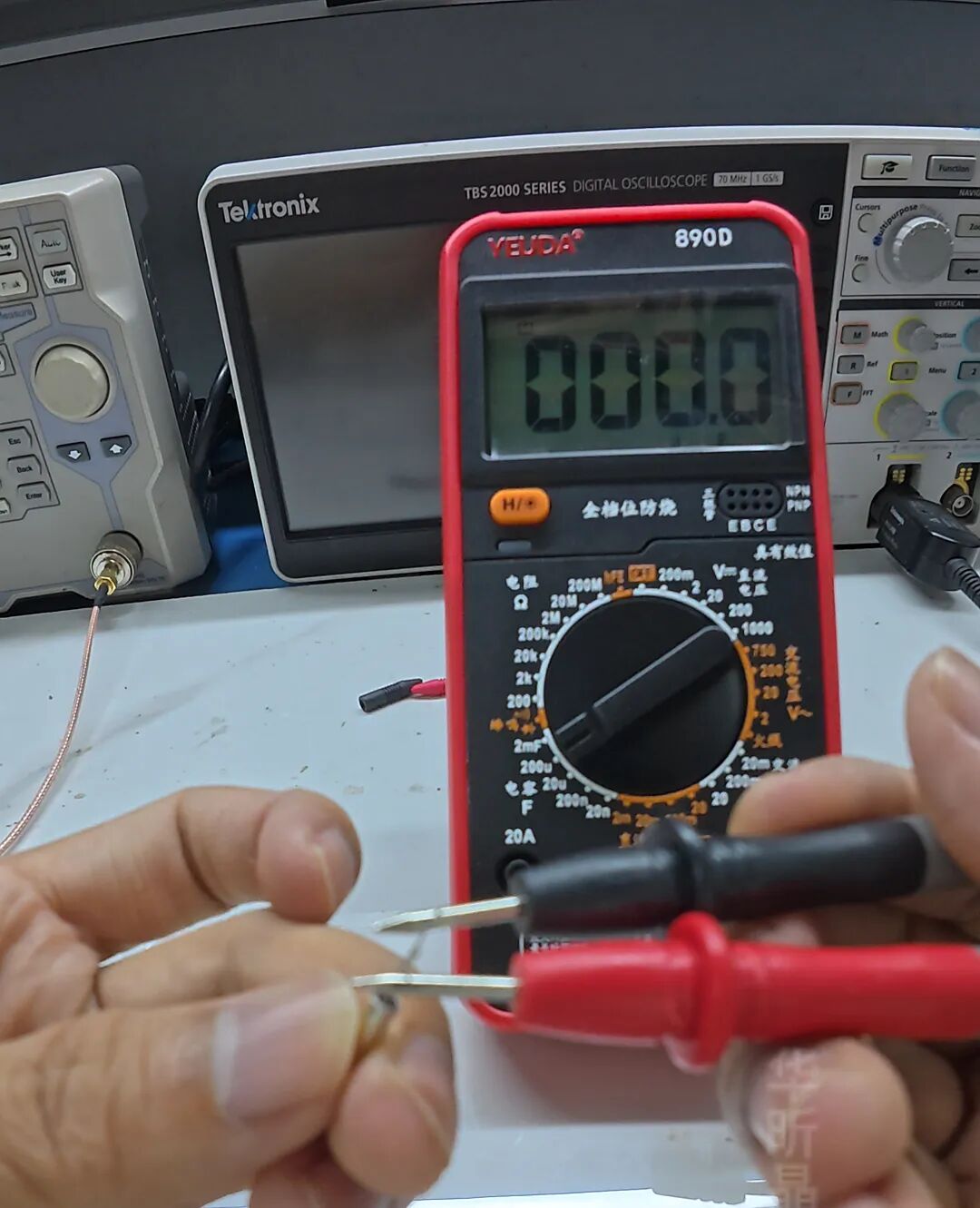

將萬用表打到電容檔，用兩個表筆測量晶振的兩個引腳，他的容量會出現明顯的變化，但是經過測量3個晶振，發現它的容量沒有明顯的變化，所以這個方法也是無效的。

無容值變化

03


電筆測量法

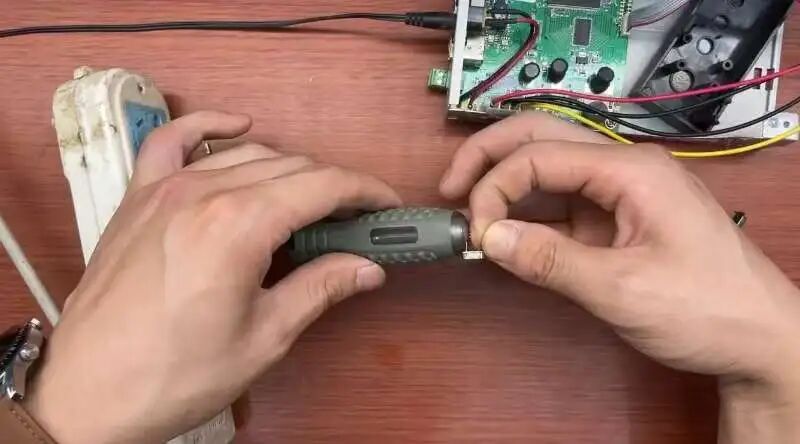

將電筆插在插排的火線孔中，這時我們用收接觸電筆的尾部，會發光；如果這個晶振是好的，我們手接觸晶振的一個腳，另一個腳觸碰電筆金屬尾部，驗電筆也會發光，說明這個晶振也是好的，但是通過對3個晶振的不同方位的測試，對沒有讓這個驗電筆發光，所以這個方法也是無效的。

04


示波器測量

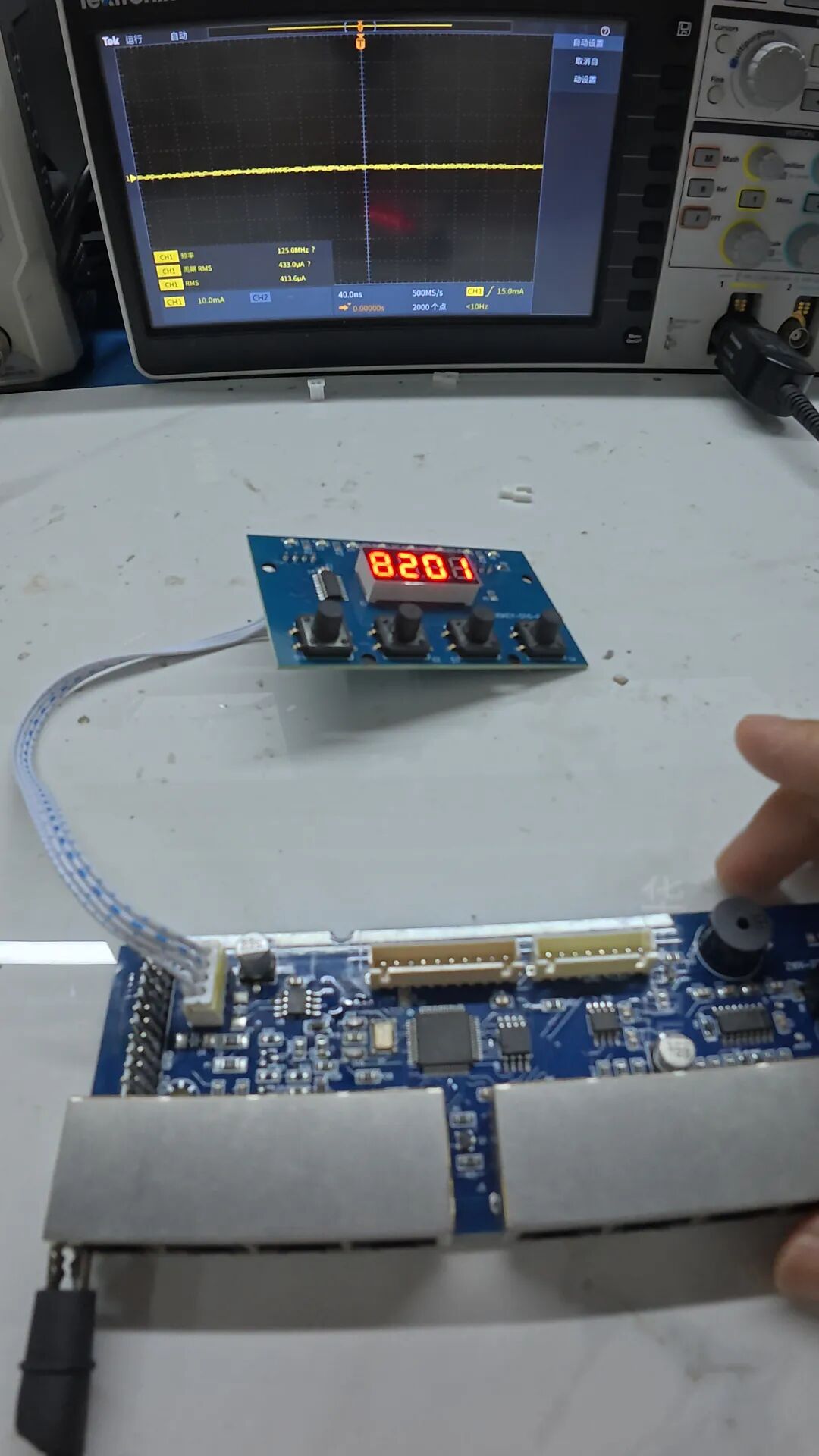

這個測量方式是有效的，但是需要更高的成本，因?yàn)橐玫绞静ㄆ鳎疫@個示波器是TBS 70兆赫茲的，測量的時候我們需要先把這個板子通上電，然后將示波器的一個鱷魚夾接在負極，這里選取的一個銅片，板子上所有的銅片都是負極參考點，然后把探針接觸在晶振的任意一個頻率腳。

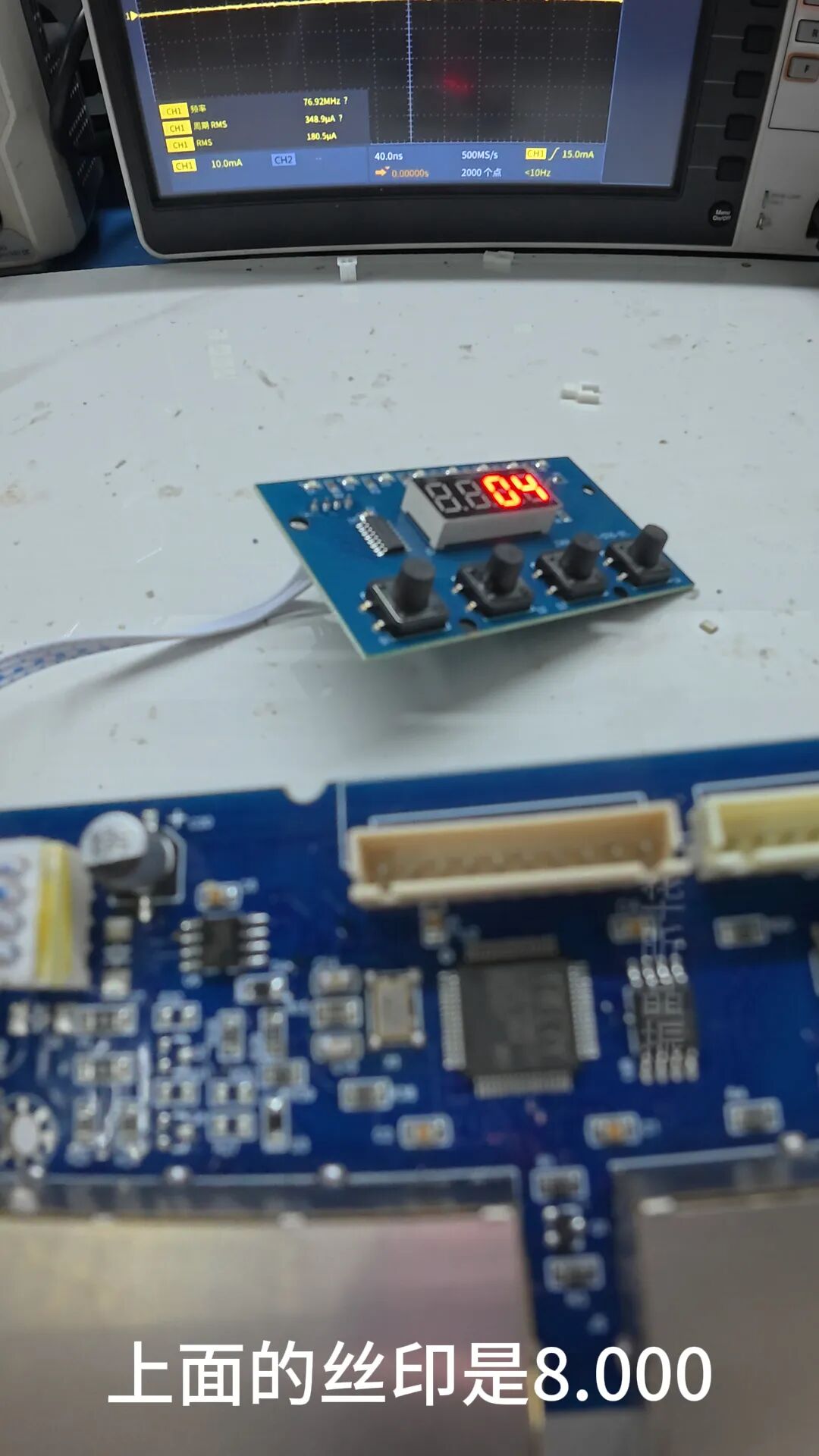

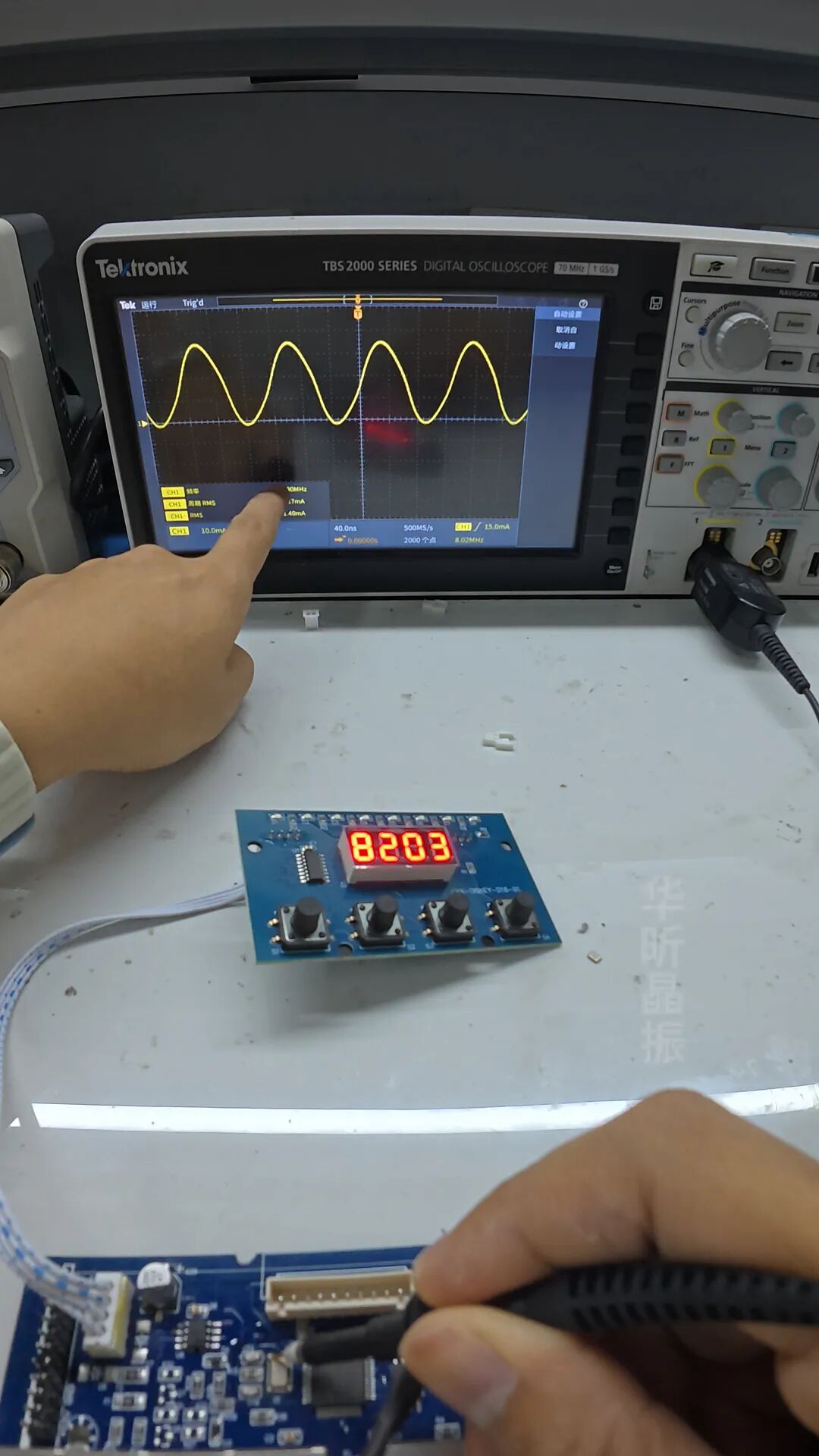

我們可以看到這個頻率是8MHZ，還有它的波形和電流，然后我們參考板子上面的絲印，上面的絲印是8.000，和示波器上的頻率是一致的證明這個晶振是好的。

05


老維修員總結

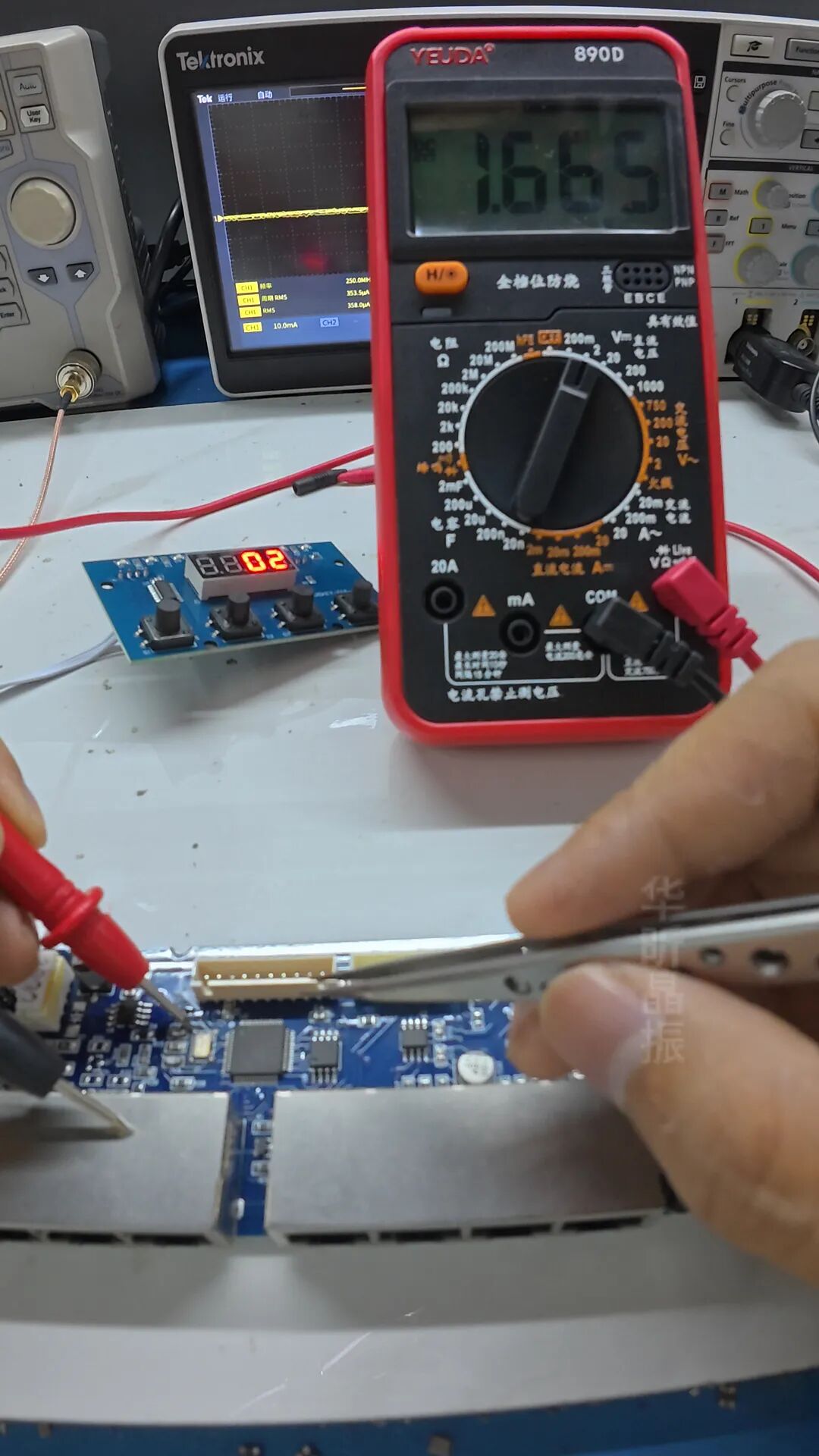

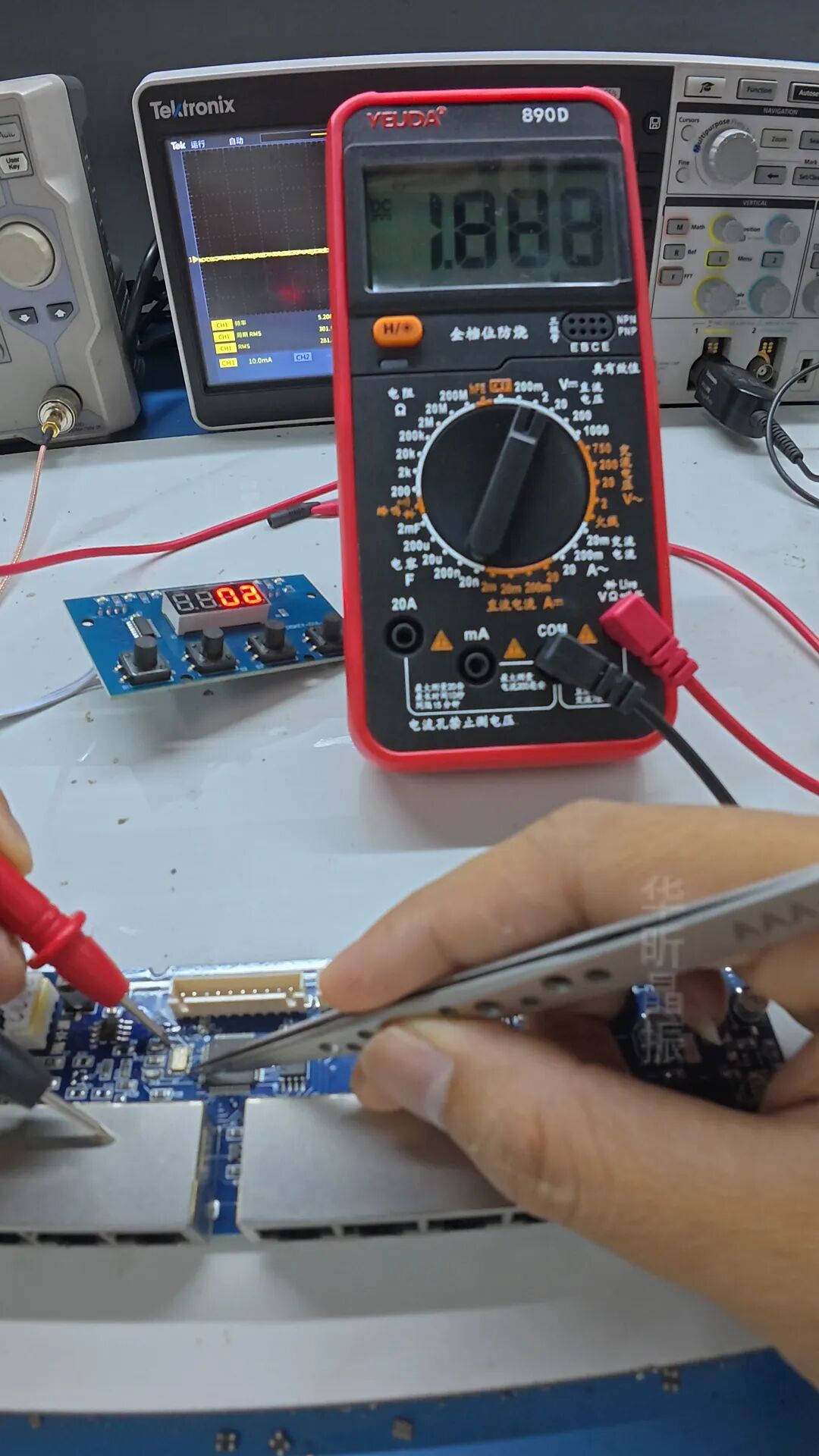

萬用表打在電壓檔，用萬用表的紅黑表筆，黑表筆接觸板子的負極，紅表筆接觸晶振的任意一腳，然后用鑷子接觸晶振觸碰另外一個腳，萬用表會出現明顯的電壓變化；測試后發現萬用表有1V左右的電壓變化，出現這個電壓變化說明這個晶振是好的，

我聽老維修員說這是因?yàn)殍囎咏佑|到晶振的另一個腳后使它的容量產生了變化，所以呢它的電壓和頻率有所變化，所以這樣也可以判斷晶振的好壞。

以上是華昕晶振FAE對網傳幾種測量晶振好壞方法的實驗，示波器是最準確，最后一種也是有效的，其他都是無效的，也可能是我們操作方法有所失誤，大家如果有什么意見和想法請多多指證。
