一、 項目痛點：頂尖控制器與優質驅動器的“語言屏障”

在某大型智能溫室（農業應用）和一套食品包裝產線（工業應用）的升級改造中，我們遇到了相似的挑戰。其主控制系統均采用了在自動化領域享有盛譽的羅克韋爾CompactLogix或ControlLogix系列PLC，上層架構基于標準的EtherNet/IP工業以太網。然而，由于其運動控制部分，如溫室的精準灌溉機械臂、包裝產線上的高速分揀機器人，選用了性能優異且性價比高的三菱或第三方兼容CCLINK協議的伺服驅動器。

項目面臨的核心痛點如下：

1. 協議鴻溝：羅克韋爾主導的EtherNet/IP與三菱主導的CCLINK是兩種技術架構迥異的協議。EtherNet/IP基于CIP協議棧，而CCLINK有其獨特的幀結構和通訊機制，二者無法直接對話。

2. 控制鏈斷裂：主控PLC無法直接下發位置、速度指令給伺服驅動器，也無法實時讀取伺服的狀態（如位置反饋、扭矩、報警代碼），導致整個運動控制鏈斷裂，難以實現復雜的同步動作和精準定位。

3. 系統集成成本高昂：傳統的解決方案是更換所有伺服驅動器或增加一套獨立的CCLINK主站PLC，這不僅造成設備浪費，還使系統變得臃腫，編程和調試復雜度成倍增加。

二、 解決方案：遠創智控YC-EIP-CCLK協議轉換網關

面對這一挑戰，我們引入了遠創智控YC-EIP-CCLK協議轉換網關。這款產品不僅僅是一個簡單的協議轉換器，更是一個集成了邊緣計算網關能力的智能網關。

網關功能簡介：

雙向協議透明轉換：作為EtherNet/IP與CCLINK之間的“智能翻譯官”，網關在硬件上集成兩種協議的物理接口（通常為RJ45），在固件層面實現協議數據包的實時、雙向解析與重建。

角色定義清晰：在EtherNet/IP網絡中，它作為數據采集器和適配器，被羅克韋爾PLC識別為一個通用的以太網模塊，并分配通訊數據區。在CCLINK網絡中，它作為主站，管理并輪詢下掛的CCLINK伺服驅動器從站。

數據映射與預處理：用戶可通過直觀的配置軟件，將羅克韋爾PLC的標簽（Tags）與CCLINK伺服驅動器的軟元件（如RWr， RWW）進行自由映射。作為邊緣計算網關，它還能對采集的伺服數據進行初步處理，如單位換算、極限值判斷和簡易濾波，減輕主PLC的負擔。

高實時性與可靠性：專為工業惡劣環境設計，保障運動控制指令的實時、可靠傳輸，確保系統穩定性。

三、 實施過程與清晰的系統拓撲

實施過程邏輯清晰，主要分為硬件連接與軟件配置。

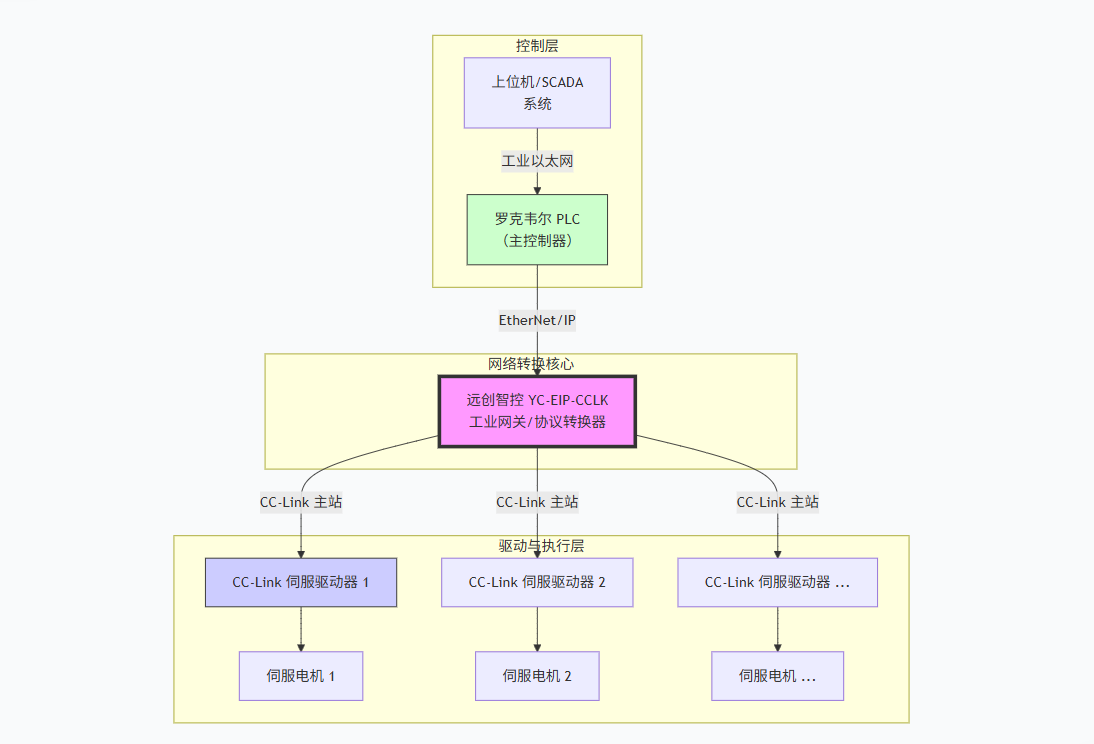

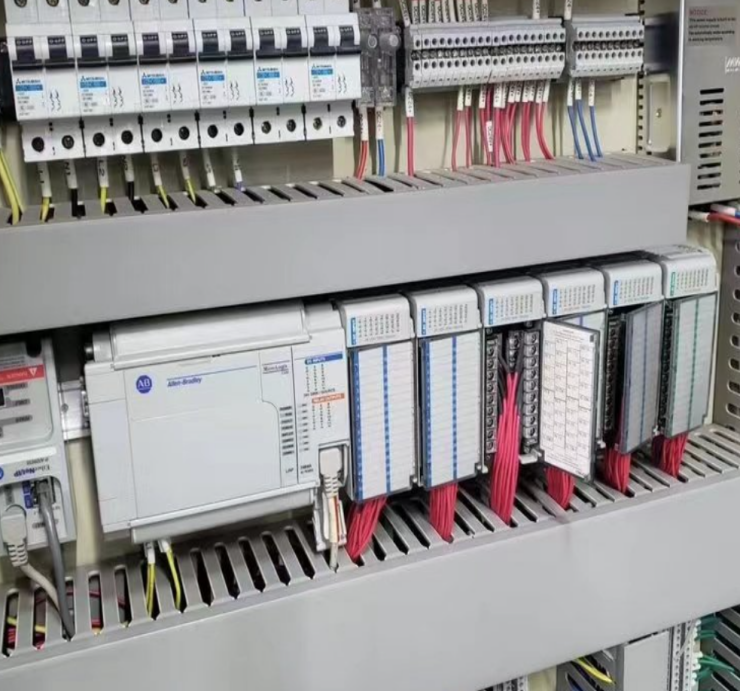

1.硬件連接與拓撲重構

2. 軟件配置

羅克韋爾側：在Studio 5000編程軟件中，通過EDS文件或手動添加通用模塊，將網關的EtherNet/IP接口添加到I/O組態。為其分配輸入（來自伺服）和輸出（發給伺服）的數據尺寸（例如各100字節）。

網關側：使用遠創智控的配置工具，進行關鍵的兩步配置：

1. CCLINK網絡配置：掃描并設置網絡中所有伺服驅動器的站號、波特率，并定義其占用的通訊點數。

2. 數據映射表配置：建立EtherNet/IP數據區與CCLINK軟元件的映射關系。例如，將PLC的輸出字節`O:0-49`映射到伺服的`RWw0-RWw49`（用于發送控制字、目標位置等），將PLC的輸入字節`I:0-49`映射到伺服的`RWr0-RWr49`（用于讀取狀態字、當前位置、實際扭矩等）。

伺服側：根據網關的CCLINK主站配置，設置好各伺服驅動器的站號、通訊參數即可。

配置完成后，下載項目并重啟設備。此時，羅克韋爾PLC的程序員可以像控制本地EtherNet/IP伺服驅動器一樣，通過讀寫標準的標簽來精確操控整個CCLINK伺服系統。

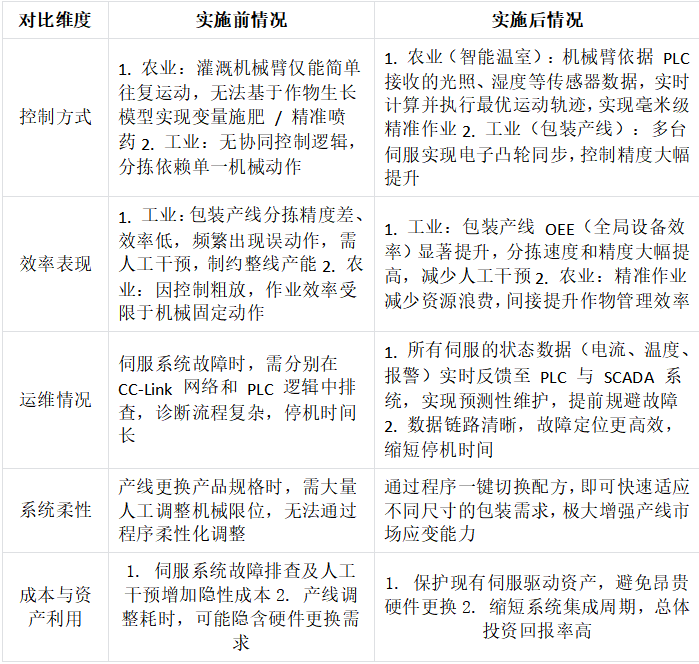

四、應用效果與實施前后對比

五、 行業推廣與前景展望

遠創智控YC-EIP-CCLK網關所代表的工業網關解決方案，其價值在于以非侵入式的方式解決了最棘手的集成問題。以下是我們重點推薦的幾個主流、快速且前景廣闊的行業：

1. 鋰電與光伏制造：該行業大量使用高精度涂布、卷繞、串焊設備，集成了多品牌PLC與伺服。此智能網關是構建統一控制平臺，實現微米級制造的關鍵。

2. 智能物流與倉儲：堆垛機、分揀機、AGV等設備中EtherNet/IP與CCLINK伺服并存。通過此物聯網網關 可實現設備間的無縫對接，保障物流系統7x24小時高效運行。

3. 工業機器人與協作機器人：作為機器人本體的核心數據采集器和控制樞紐，它能高效集成不同協議的關節電機與視覺系統，降低機器人本體的開發成本。

4. 食品飲料與醫藥包裝：在強調衛生、安全與追溯的領域，該網關能確保高速灌裝、貼標、包裝設備中所有執行單元的同步與數據一致性，滿足苛刻的行業規范。

六、 總結

在邁向“中國智造”與“智慧農業”的征程中，數據的自由流動與設備的無縫協同是基石。本項目成功實踐證明，遠創智控YC-EIP-CCLK這類專業的工業網關，已經超越了傳統協議轉換的范疇，它集物聯網網關 的連接能力、邊緣計算網關的智能處理能力、數據采集器的匯聚能力于一身，是名副其實的智能網關。

它巧妙地化解了頂尖控制系統與優質驅動系統之間的“語言矛盾”，將異構的“信息孤島”連接成統一的“智慧大陸”。隨著制造業與農業數字化轉型升級的深入，這種能夠快速部署、最大化保護現有投資、并賦予系統全新智能的網關解決方案，必將在上述主流和前沿行業中成為標準配置，為構建高效、柔性、智能的未來工廠與智慧農場提供堅實的技術基座。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
