一、產品介紹與核心價值

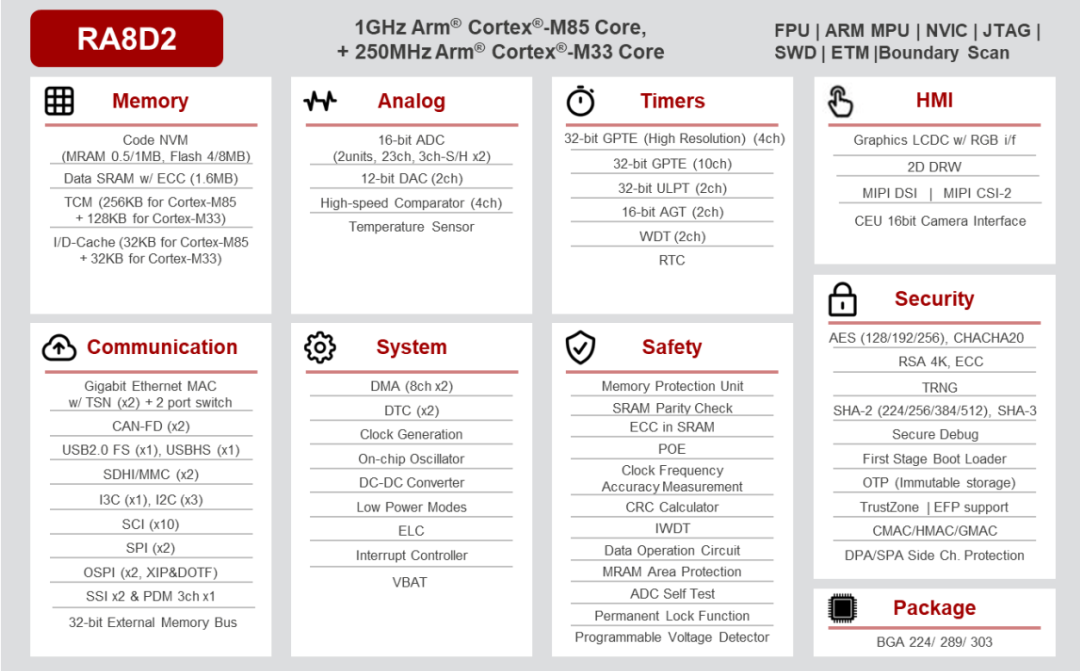

瑞薩電子RA8D2系列包括支持圖形處理功能的32位單核和雙核MCU，集成了支持Helium矢量擴展技術的1GHz ArmCortex-M85和250MHz Cortex-M33內核。此MCU具備卓越的性能表現，7300 CoreMark跑分超過7300，并擁有出色的圖形顯示能力，可驅動分辨率高達1280*800的TFT-LCD顯示屏并支持視覺AI應用場景。

其主要優勢包括：

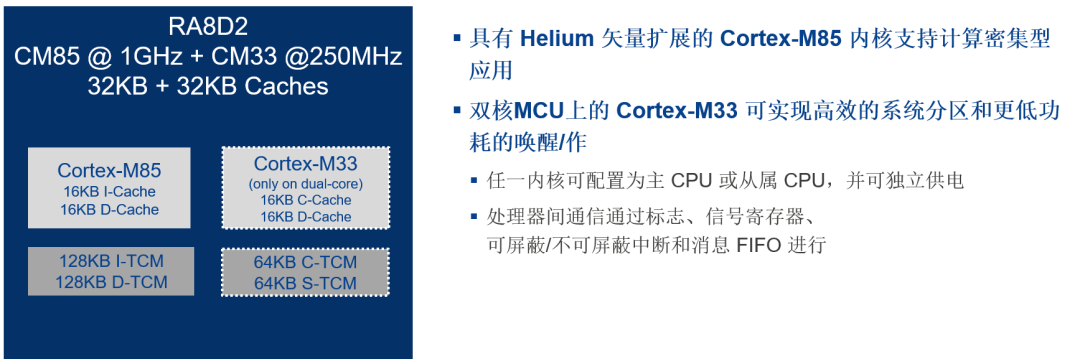

超高性能：Cortex-M85內核運行頻率高達1GHz，支持Helium矢量擴展，適用于AI推理、音頻預處理或圖形渲染等計算密集型任務。在雙核器件中，Cortex-M33內核可實現高效的系統分區，和更低功耗的喚醒和作。在低功耗場景下，節能的Cortex-M33內核可以作為內務CPU，負責所有其他系統任務，而Cortex-M85可在需要高性能時被喚醒，從而實現任務的有效隔離和功耗優化。

高級圖形處理集成：RA8D2內置高分辨率圖形LCD控制器，支持并行RGB和MIPI-DSI，適用于高分辨率圖形顯示場景。同時集成專用2D繪圖引擎，可顯著減輕CPU的圖形處理負擔。在視覺輸入方面，提供MIPI-CSI2和16位并行攝像頭接口，并配備用于圖像縮放和轉換的VIN模塊，全面支持?jǐn)z像頭接入與視覺AI應用。此外，RA8D2還提供多個高吞吐量內存接口，包括32位SDRAM接口和支持8-bit數據總線的Octal SPI接口，用于存儲圖像數據幀緩沖區和圖形數據。

RA8D2評估套件為客戶提供了圖形應用的開發平臺，并具有LCD顯示屏和攝像頭模塊。靈活配置軟件包（FSP）集成了支持圖像處理、2D加速、旋轉/縮放、alpha混合等的emWin、LVGL、GUIX圖形庫。它還包括使用Helium加速的JPEG軟解碼功能。瑞薩電子已構建豐富的圖形合作伙伴網絡，多家合作伙伴正將其解決方案移植至RA8D2平臺，這些解決方案將在RA8D2發布后陸續推出，敬請關注瑞薩官網以獲取最新信息。

2D Drawing Engine（二維繪圖引擎，DRW）是一種專門設計的硬件模塊，用于加速圖形界面的繪制任務，尤其是在嵌入式系統、工業控制、家電顯示屏等圖形密集型應用中。該引擎能夠顯著提高圖形處理的效率，同時減輕MCU的運算負擔。

2D Drawing Engine的關鍵功能

繪圖對象示例

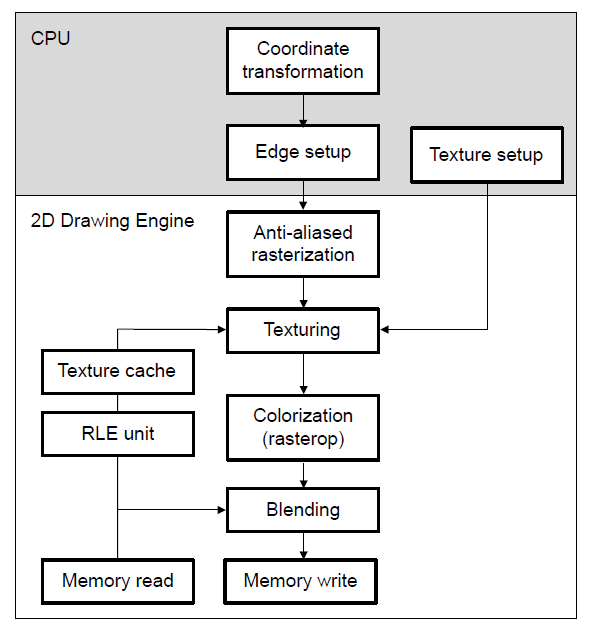

2D繪圖引擎渲染流程圖

MCU的2D繪圖引擎提供了高效的圖形處理能力，適用于需要快速繪制的圖形界面應用。它在嵌入式系統中起到了平衡性能和功耗的關鍵作用。

大容量片上存儲：1MB MRAM和2MB SRAM（包括TCM），并支持通過OSPI和SDRAM等接口擴展外部存儲。未來，瑞薩還會推出配備4MB和8MB閃存的型號設備。

豐富外設與高速通信接口：集成雙千兆以太網、支持TSN功能的以太網交換模塊、USB、CAN-FD、I3C等接口，并配備帶采樣和保持電路的16位ADC、DAC、比較器、高分辨率定時器、以及面向音頻應用的PDM和I2S接口。此外，提供符合xSPI標準的多達8線的SPI接口，可連接Octal Flash和HyperRAM等外部存儲器，支持就地執行（XIP）和動態解密（DOTF）。

領先的安全性：高級安全性是RA8D2設備的關鍵價值，集成了支持對稱和非對稱算法的高級加密引擎、用于強大信任根的第一階段引導加載程序的不可變存儲以及用于系統資源分區的TrustZone。還提供防篡改和抗信道攻擊（DPA/SPA）等保護機制。

低功耗設計：22nm ULL工藝，支持多種低功耗模式，可在降低功耗的同時提高性能，1.62~3.63V寬電壓工作。

二、圖形與AI能力

用戶界面：在智能家電、工業儀表、汽車信息娛樂系統等需要GUI界面的設備上，2D繪圖引擎可以加速圖形元素的繪制，使得界面更加流暢。

圖像渲染：2D繪圖引擎可以用于小型圖像渲染任務，比如顯示簡單的動畫或圖形效果。2D繪圖引擎通過硬件加速圖形處理，大幅提升繪圖速度，降低CPU負載，適合資源受限的嵌入式環境。

RA8D2支持emWin、GUIX、LVGL等圖形庫和UI設計工具，配合FreeRTOS/Azure RTOS/zephyr等操作系統，可提供天氣面板、恒溫器、菜單設計以及豐富的動畫示例等參考應用。

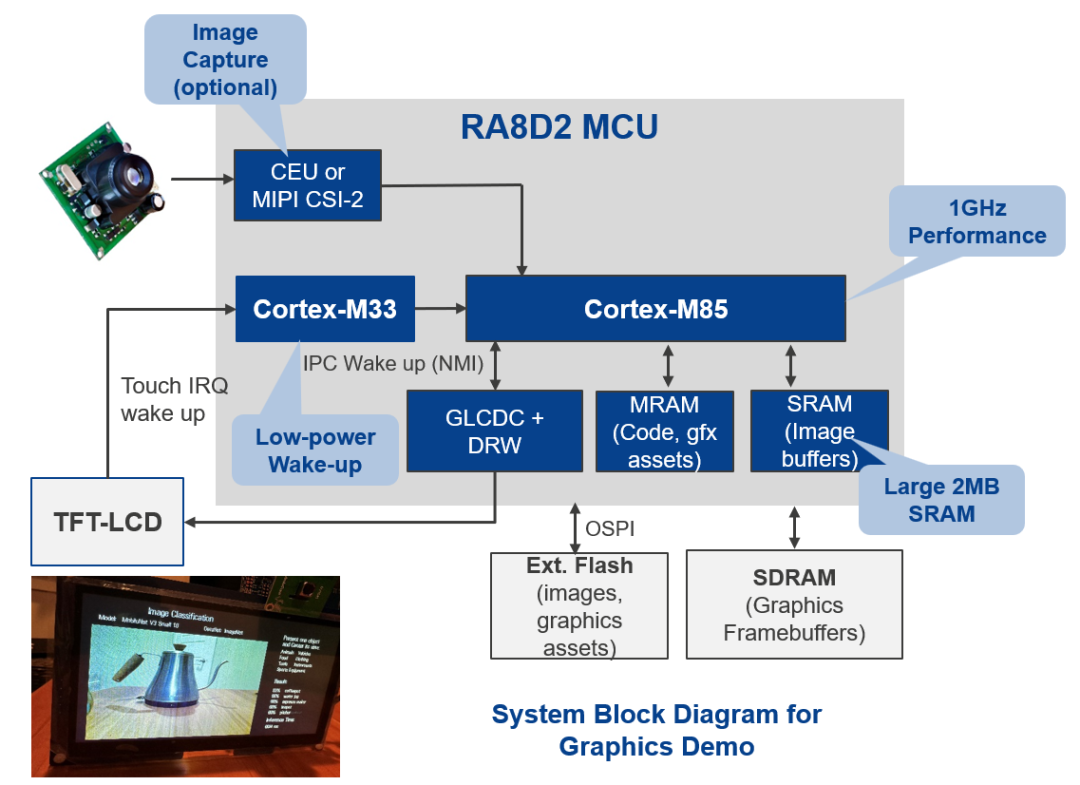

在AI應用場景下，CPU0（Cortex-M85）負責圖形處理和AI推理運算，CPU1（Cortex-M33）負責數據采集與控制，達到不同類型任務的隔離，兼顧低功耗的需求。CPU0可以提供包括Helium加速的JPEG軟解碼功能，性能高達49.6fps，十分適合圖像處理和視覺AI應用。

三、典型應用場景

RA8D2 MCU非常適合以下領域：

工業自動化：高分辨率HMI、機器視覺、PLC、機器人等。

消費電子：智能家電、可視門鈴、監控?cái)z像頭、無人機等。

智能家居與樓宇自動化：安全面板、智能溫控、照明控制、家庭網關等。

辦公自動化：條碼/指紋/二維碼掃描儀、打印機顯示屏等。

醫療健康：患者監護儀、血壓監測、臨床設備等。

四、總結

綜上所述，RA8D2 MCU以其超高性能、強大圖形與AI能力、豐富外設和領先安全性，是驅動工業、消費以及醫療等領域中高分辨率圖形和視覺AI應用的理想選擇。
