STMicroelectronics STEVAL-CTM012V1評估板為基于STSPIN32F0601Q BLDC控制器的三相逆變器提供參考設計。STSPIN32F0601Q內置600V三半橋柵極驅動器和Arm? Arm? Cortex?-M0 STM32微控制器。下部和上部驅動部分還集成了高壓自舉二極管，以及防交叉?zhèn)鲗?dǎo)、死區時間和UVLO保護。這些特性可防止電源開關在低效率或危險條件下運行。低側和高側部分之間的匹配延遲可確保無周期失真。STEVAL-CTM012V1評估板的逆變器功率級還設有六個STD8N60DM2 N溝道MDmesh? MOSFET。

數據手冊：*附件：STMicroelectronics STEVAL-CTM012V1評估板數據手冊.pdf

STMicroelectronics STEVAL-CTM012V1評估板支持1分流和2+1分流檢測拓撲。通過安裝一組跳線，可以輕松設置分流拓撲。

該評估板還可配置為實現無傳感器磁場定向控制 (FOC)。這樣即可驅動永磁同步電機 (PMSM) 和無刷直流 (BLDC) 電機，以涵蓋各種應用，例如冰箱壓縮機、泵、風扇和工業電器。

STEVAL-CTM012V1評估板兼容各種輸入電壓。該評估板的功率級設有VIPER122高壓轉換器，可產生應用所需的+15V和+3.3V電源電壓。

特性

• 緊湊型解決方案，尺寸僅為7.5cm x 11.2cm
• 由即用型硬件和固件制造的完整系統解決方案
• 適合由主電源供電的各種應用，額定功率高達250W
  • 冰箱壓縮機
  • 泵和風扇
  • 工業設備
• 高逆變器效率：>97.0%（3000rpm時）

電路板布局（頂部）

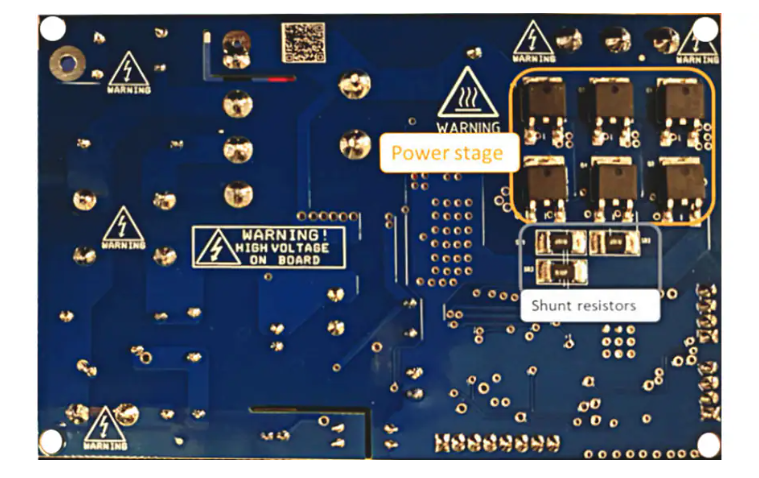

電路板布局（底部）

STEVAL-CTM012V1評估板技術解析與應用指南

一、產品概述

STEVAL-CTM012V1評估板是一款基于STSPIN32F0601Q控制器和STD8N60DM2 MOSFET的高效250W壓縮機解決方案。該評估板集成了完整的硬件和固件系統，為電機控制應用提供即用型解決方案。

? 核心組成要素： ?

• 主控制器：STSPIN32F0601Q（集成STM32 MCU的三相600V柵極驅動器）
• 功率器件：STD8N60DM2 MOSFET（600V，8A額定電流）
• 配套固件：X-CUBE-MCSDK電機控制軟件開發套件
• 專用固件示例：STSW-CTM011壓縮機電機固件

二、技術特性詳解

1. 性能參數

• ?功率等級?：支持最高250W應用
• ?效率表現?：
  • 變頻器效率：>96.5%（3000rpm條件下）
  • COP效率：>1.94（3000rpm條件下）
• ?尺寸優勢?：緊湊設計，僅7.5×11.2cm

2. 系統架構

? 電源供應設計： ?
采用VIPER122的反激式配置，生成應用所需的+15V和+3.3V供電電壓，確保系統穩定運行。

? 逆變器功率級： ?
基于STD8N60DM2 MOSFET構建，具備600V耐壓和8A電流承載能力。

3. 傳感拓撲支持

評估板支持靈活的電流檢測配置：

• ?單分流解決方案?：默認配置模式
• ?雙分流解決方案?：通過跳線設置實現
  支持單分流或二加一分流拓撲的無傳感器磁場定向控制（FOC）

三、硬件設計要點

1. 功率電路設計

? MOSFET驅動保護： ?

• 柵極串聯電阻（10Ω）限制開關速度
• BAT46ZFILM二極管提供柵極放電路徑
• 510Ω電阻確保柵極穩定偏置

? 緩沖電路配置： ?
在MOSFET的漏源極間配置0.1μF/630V CBB61電容，有效抑制電壓尖峰。

2. 信號調理電路

? 電流檢測網絡： ?

• 采用0.1Ω采樣電阻（SR3）
• TSV912ID運算放大器進行信號放大
• RC濾波網絡（100pF+1kΩ）抑制高頻噪聲

? ADC輸入保護： ?
各相電壓檢測通道配置33pF/20pF電容組成低通濾波器，確保采樣精度。

四、軟件開發生態

1. 開發工具鏈

• ?集成開發環境?：STM32CubeIDE
• ?調試工具?：B-STLINK-ISOL配合STLINK-V3SET
• ?接口支持?：提供SWD和UART TX-RX連接器

2. 控制算法實現

支持永磁同步電機（PMSM）和無刷直流電機（BLDC）的無傳感器FOC控制，覆蓋廣泛的工業應用需求。

五、應用場景分析

1. 主要目標市場

• ?家用電器?：冰箱壓縮機驅動
• ?工業設備?：水泵和風機控制
• ?工業儀器?：各類工業電器設備

2. 設計優勢

• ?寬輸入電壓范圍?：適配不同電網標準
• ?高集成度?：減少外圍元件數量
• ?靈活性?：支持多種檢測拓撲和控制策略

六、設計建議與注意事項

1. PCB布局指導

• 功率路徑應保持短而寬，減少寄生電感
• 信號地與功率地合理分離
• 去耦電容就近放置于芯片供電引腳

2. 熱管理考量

基于STD8N60DM2 MOSFET的550mΩ典型導通電阻，在滿載條件下需確保足夠的散熱措施。

3. EMI優化策略

• 合理選擇開關頻率平衡效率與EMI
• 使用推薦的濾波元件參數
• 遵循官方提供的布局建議
