一、項目背景與痛點分析?

某汽車零部件智能制造工廠主營發動機核心部件生產，車間含沖壓、焊接、裝配工段，部署60余臺工業設備。隨著智能化升級，中控室需統一監控設備，但面臨三大核心痛點：?

跨網段通訊障礙：各工段（沖壓192.168.1.x、焊接192.168.2.x、裝配192.168.3.x）與中控室（192.168.0.x）分屬不同網段，傳統交換機無法互聯，關鍵數據需人工采集，延遲超1小時且誤差10%-15%；?

環境適應性差：焊接工段高溫（35-45℃）、沖壓工段粉塵多，且電壓波動（180-240V），民用級網絡設備月故障3-4次，每次停機2小時以上，年產能損失超50萬元；?

管理擴展難：新增設備需手動配置IP，易沖突；無遠程管理功能，參數調整需現場操作；缺乏故障自恢復，宕機后需人工重啟。?

二、解決方案實施過程?

遠創智控以YC8000-NAT-W3為核心制定方案，15天完成實施，全程不影響生產：?

（一）前期調研與方案設計?

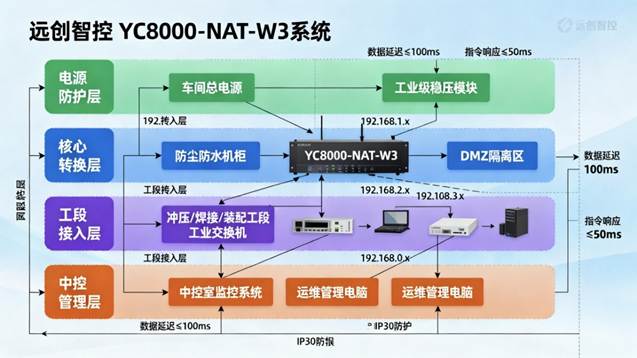

明確核心需求：跨網段雙向通訊、寬溫寬壓防塵、遠程管理與自恢復。方案為：部署1臺設備于機房，3路網口分別連各工段交換機，劃分3個獨立分組保持原網段，配置8個IP/端口轉換規則，開啟DHCP與看門狗機制。?

（二）設備部署與安裝?

設備置于防塵防水機柜，電源端加穩壓模塊，用屏蔽網線抗干擾，選擇夜班4小時完成接線與通電測試，次日投入試運行。?

（三）參數配置與調試?

通過Web界面完成配置：網口分組對應各工段（實現同組交換機功能），NAT規則映射關鍵設備端口至中控網段，開啟路由表、端口轉發與DMZ；設置DHCP地址池避免沖突。72小時調試后，數據延遲控制在100ms內。?

（四）測試驗收與培訓?

跨網段通訊測試：中控室實時獲取數據，指令響應≤50ms；環境測試：50℃高溫、180V低電壓下48小時無故障；故障恢復：斷電重啟10秒恢復。為運維人員開展2次培訓，覆蓋配置與故障排查。?

三、產品功能亮點解析?

（一）靈活跨網段與分組?

3路百兆網口可自由分組，同組同網段實現交換機功能，不同組跨網段通訊；支持8個IP/端口轉換，精準匹配關鍵設備需求。?

（二）工業級穩定性?

-40℃-85℃寬溫、180-264V寬壓，工業級外殼防塵抗震（IP30防護）；軟硬件雙重看門狗+故障自恢復，異常時10秒內重啟修復。?

（三）便捷管理與擴展?

Web在線配置/升級，無需現場操作；一鍵恢復出廠設置降低風險；DHCP自動分配IP，支持設備擴容。?

（四）全面網絡功能?

支持IPv4、路由表、端口轉發與DMZ，優化傳輸路徑、保障核心設備安全，構建穩定工業網絡。?

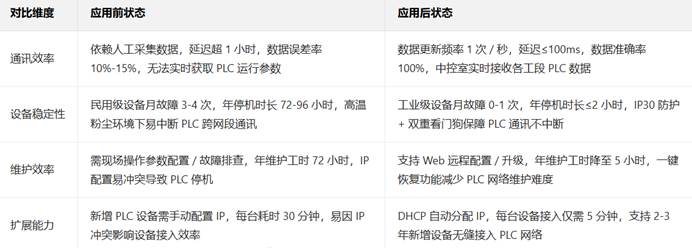

四、應用效果對比?

五、總結?

本次應用中，YC8000-NAT-W3精準解決工廠跨網段、環境適應性、管理擴展痛點，部署高效且對生產影響小。設備不僅實現實時跨網段通訊，更將故障風險與維護成本大幅降低，為工廠創造顯著經濟價值。?

隨著工業4.0推進，多工業場景對網絡穩定性、跨網段能力需求提升，遠創智控YC8000-NAT-W3憑借工業級性能與靈活功能，將成為工業企業數字化轉型的核心網絡支撐，助力工業網絡技術升級。
