開關電源作為電子行業中最為常見的電源類型，其應用領域十分廣泛，作為電源模塊測試系統的專業供應商，納米軟件接觸的用戶中，有很大一部的客戶需要我們?yōu)槠涮峁╅_關電源的測試流程和方法，作為其自動化測試中的標準解決方案，因此本文針對開關電源電性能的測試流程和方法進行總結。

本文主要介紹開關電源的基礎測試項目流程和方法，其中溫度、濕度以及電磁類測試等特殊測試不在本文范圍之內。

電源模塊

測試儀器：

交流穩壓電源：提供穩定輸入電壓（AC/DC 電源測試）

直流電源：提供穩定輸入電壓（DC/DC 電源測試）

電子負載儀：模擬不同負載電流 / 功率

高精度萬用表：測量輸入 / 輸出電壓、電流

示波器：測量紋波噪聲、動態響應、浪涌電流等項目

功率分析儀：測量輸入 / 輸出功率、功率因數等項目

電源模塊測試設備

基礎測試項目流程方法

輸入電壓適應性：1. 設定輸入電壓為規格書要求的最低值、額定值、最高值；2. 負載設為 100% 額定負載；3. 用萬用表測輸出電壓，記錄 3 組數據。

空載輸出電壓：1. 輸入電壓設為額定值；2. 電子負載設為 0A；3. 測輸出電壓

額定負載電流：1. 輸入電壓額定值，輸出電壓調至額定值；2. 逐步增加負載電流至規格書額定值；3. 觀察電源是否正常工作。

核心測試項目流程方法

輸出電壓調整率：1.負載設為 100% 額定負載；2.輸入電壓分別設為最低、額定、最高；3.記錄對應輸出電壓 Vout1、Vout2、Vout3；4.計算穩壓精度。

負載調整率：1.輸入電壓設為額定值；2.負載電流分別設為0%（空載）、50%（半載）、100%（滿載）；3.記錄對應輸出電壓 Vout_empty、Vout_half、Vout_full；4.計算負載調整率

電源模塊測試項目

效率測試：1.輸入電壓設為額定值；2.負載電流分別設為25%、50%、75%、100% 額定負載；3.用功率分析儀同時測輸入功率 Pin和輸出功率 Pout；4.計算效率；

紋波噪聲：1.輸入電壓額定值，負載 100% 額定負載；2.示波器設置：AC 耦合、10X 衰減探頭、帶寬限制 20MHz；3.探頭接地：使用短接地線，避免接地環路引入干擾；4.測量輸出電壓的峰峰值；

保護測試項目流程與方法

過流保護：1. 輸入電壓額定值，輸出電壓額定值；2. 逐步增加負載電流至電源觸發保護；3. 記錄保護電流值；4. 減小負載電流，觀察是否恢復。

過壓保護：1. 輸入電壓額定值，負載 50% 額定負載；2. 通過反饋電路微調輸出電壓，直至觸發保護；3. 記錄保護電壓值。

過溫保護：1. 輸入 / 輸出均設為額定值，用加熱設備給電源關鍵器件升溫；2. 用熱電偶監測溫度，記錄觸發保護的溫度；3. 冷卻后觀察是否恢復。

短路保護：1. 輸入電壓額定值，用導線直接短路輸出端子；2. 觀察電源是否觸發保護；3. 移除短路，觀察是否恢復。

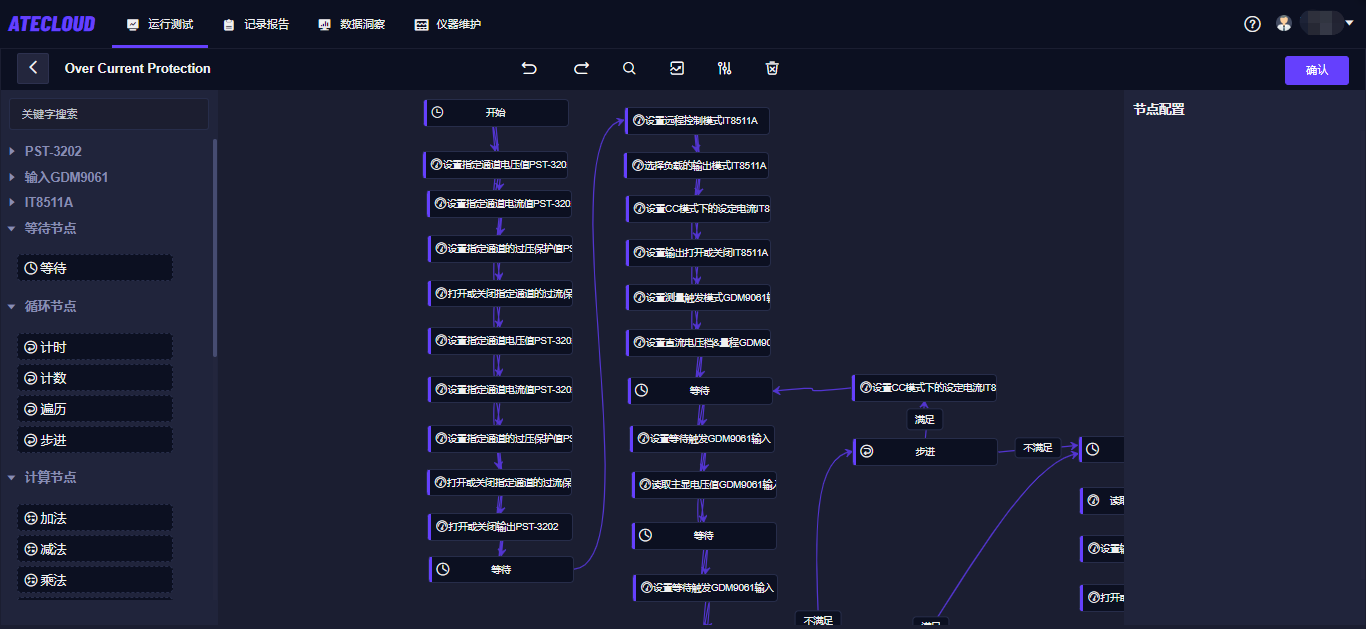

過流保護測試

輸入特性與動態測試項目流程與方法

輸入電壓范圍：1.負載設為 100% 額定負載；2.逐步降低輸入電壓至電源停止工作，逐步升高至電源停止工作；

功率因數：1.輸入電壓設為額定值，負載 100% 額定負載；2.用功率分析儀測有功功率 P、視在功率 S；3.計算 PF；

浪涌電流：1.輸入電壓設為額定值；2.示波器接電流探頭，觸發方式設為 “邊沿觸發”；3.給電源上電，記錄電流峰值；

動態響應：1.輸入電壓額定值，輸出電壓額定值；2.電子負載設為 “動態模式”，負載電流在10%~90% 額定電流之間切換；3.示波器測輸出電壓的波動幅度（ΔVout）和恢復時間（從波動到穩定的時間）；

以上即為開關電源的測試流程和方法，通過這些測試項目可全面驗證開關電源的電性能是否滿足設計及應用需求。
