在當今追求高效節能與智能控制的時代，直流無刷電機（BLDC）正迅速成為工業設備與家用電器領域的“明星”。相較于傳統電機，它具有效率高、噪音小、壽命長、可控性強的突出優勢，廣泛應用于空調、空氣凈化器、水泵、風扇等設備中。

然而，直流無刷電機的高性能驅動，離不開一顆強大的“心臟”——智能功率集成電路（智能功率IC）。正是這類高度集成的芯片，讓電機的控制變得更高效、更緊湊、更可靠。

01智能功率IC功能特性分析

智能功率IC（Intelligent Power Device，IPD）是一種將功率開關器件（如IGBT或MOSFET）與其驅動電路、保護電路等集成于一體的半導體器件。它可以被理解為電機驅動的“執行大腦”，直接接收來自微控制器（MCU）的低壓控制信號，安全、高效地驅動電機繞組。

東芝推出并已大量投放市場的新款TPD4165K便是這樣一款高度集成的解決方案。它主要面向空調、空氣凈化器、水泵等家電中的直流無刷電機驅動需求。與此前產品相比，它最直觀的進化在于：

更強的驅動能力：最大輸出電流從2A提升至3A。這意味著單顆芯片就能為更大功率的電機提供驅動，滿足設備高性能化的趨勢。

更小的占板面積：采用直插式HDIP30封裝，其表貼面積比東芝先前產品減少了約21%。對于空間日趨緊張的家電PCB來說，這有助于實現電機驅動板的迷你化。

更高的可靠性：額定電源電壓從500V提升至600V。這一提升尤其適用于電網供電不穩定、電壓波動較大的地區，確保電機在電壓驟升等惡劣條件下仍能穩定工作，大幅提高了系統的耐用性和可靠性。

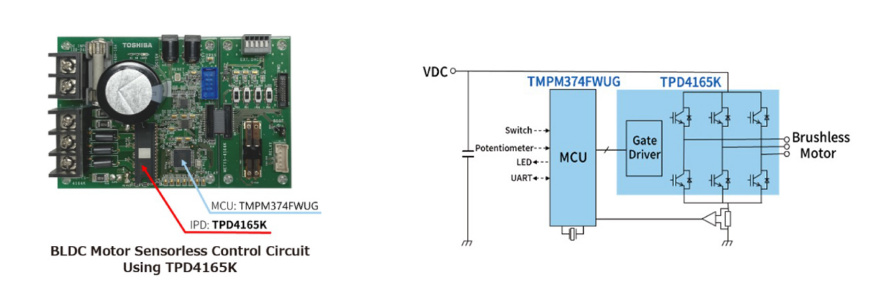

此外，東芝還同步推出了基于TPD4165K和TMPM374FWUG微控制器（內置矢量控制引擎）的無傳感器直流無刷電機參考設計。該方案消除了對傳統物理傳感器的依賴，降低了系統成本和復雜度，同時通過先進的算法實現精準、靜音的電機控制，為制造商提供了快速上市的完整解決方案。

02TPD4165K的主要特性

（1）高額定電源電壓（VBB＝600V）：提供充足的工作電壓余量，輕松應對電網波動，從源頭上保障系統穩定運行。

（2）緊湊型直插式封裝（HDIP30）：外形尺寸僅為32.8mm×13.5mm（典型值），厚度為3.525mm（典型值）。在實現強大功能的同時，最大限度地節省電路板空間。

（3）全面的內置保護功能：芯片內置過流保護（OCP）、過溫保護（TSD）和欠壓保護（UVLO）。這些功能如同為電機系統配備了一位“貼身保鏢”，一旦檢測到異常情況（如電流過大、芯片過熱或供電不足），會立即自動關閉輸出，防止芯片和電機損壞，極大地提升了產品的安全性與耐用性。

（4）出色的兼容性：新型封裝在功能上可以完美替代東芝舊款的TPD4134K和TPD4135K等型號，為產品升級和設計更替提供了平滑的過渡路徑。

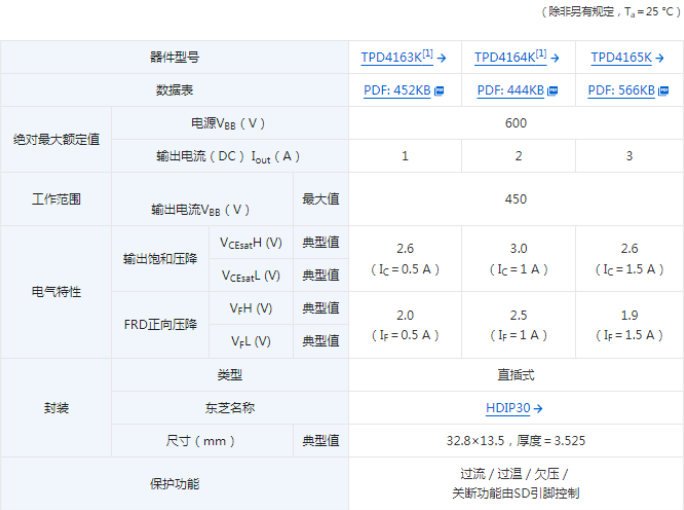

TPD4165K的主要規格:

03產品總結與應用方向

TPD4165K的最大亮點在于其“高集成、高性能、高可靠性”的三高特性。它在芯片內置了低損耗的IGBT單元，將驅動和保護電路完美整合，不僅簡化了外圍電路設計，降低了整體方案成本，還因其卓越的電氣性能顯著降低了運行損耗。

作為一款600V/3A的小型智能功率IC，TPD4165K憑借在輸出能力、封裝尺寸和電壓耐受性方面的出色表現，成為驅動各類家用電器中直流無刷電機的理想選擇。其應用方向非常廣泛，包括空調、空氣凈化器、除濕機、換氣扇、吊扇等風扇電機，以及家用循環泵、水泵、洗碗機或洗衣機的排水泵等。

東芝TPD4165K不僅是東芝在功率半導體領域深厚技術實力的體現，更是助力家電產品邁向更節能、更靜音、更智能未來的關鍵推手。
