一、案例背景

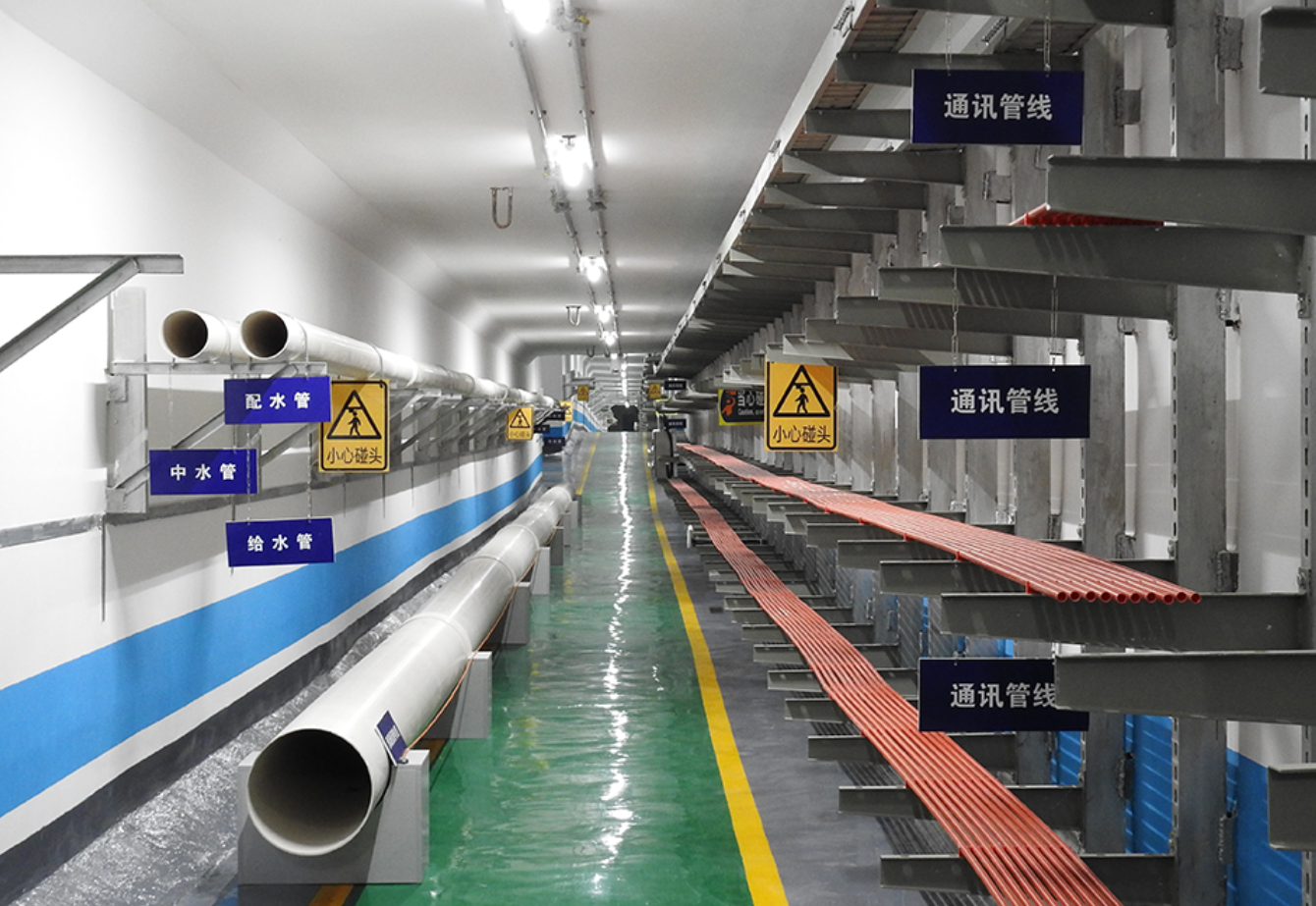

城市地下綜合管廊，作為集中敷設電力、通信、給水、燃氣等市政管線的集約化隧道，是保障城市運行的“生命線”。其內部環境復雜，集成有環境監測、安防、排水、通風等多個子系統，確保其安全、高效、智能化管理至關重要。然而，子系統間的“信息割裂”一直是管理的核心痛點。本文將深入解析如何利用遠創智控YC-CCLKIE-RTU這一多功能物聯網網關，成功打破協議壁壘，實現以三菱PLC為核心的綜合管廊統一監控，并展望其在智慧城市等前沿領域的廣闊前景。

二、項目痛點：多子系統林立下的管理困境

某市新建的地下綜合管廊項目，內部部署了多個獨立運行的子系統：

環境與設備監控系統：以三菱FX5U系列PLC為主站，通過CCLKIE網絡連接各類溫濕度、氧氣、CH4、H2S傳感器。

安防系統：包括門禁、視頻監控（IPCamera）和入侵檢測，部分設備支持ModbusRTU協議。

排水系統：集水坑排污泵由一套小型控制系統管理，控制器支持ModbusRTU。

通風系統：風機及其變頻器同樣通過ModbusRTU進行控制。

項目面臨的核心挑戰是：

1.協議異構，無法統一管控：三菱主流的CCLKIE協議與安防、排水、通風系統廣泛使用的ModbusRTU協議互不兼容，形成多個“數據孤島”。

2.聯動困難，安全隱患大：無法實現系統間的智能聯動。例如，當有害氣體傳感器報警時，通風系統無法自動啟動；集水坑水位超高時，無法自動聯動水泵并向上位機發出高級別警報。

3.運維效率低下：維護人員需要分別登錄多個獨立的監控界面，無法從統一平臺獲取管廊整體運行狀態，故障排查耗時費力。

4.數據價值難以挖掘：各系統數據分散，無法進行匯聚分析，難以實現基于大數據的預測性維護和能效管理。

三、解決方案：遠創智控YC-CCLKIE-RTU協議轉換網關

為解決以上痛點，我們引入了遠創智控YC-CCLKIE-RTU協議轉換網關。這款產品不僅是一個工業網關，更是一個集數據采集器、邊緣計算網關功能于一身的智能網關。

網關功能簡介：

多協議轉換樞紐：網關核心功能是實現CCLKIE與ModbusRTU主/從站之間的雙向協議轉換。它在CCLKIE網絡中作為智能設備站，在Modbus網絡中既可以作為主站輪詢從站設備，也可作為從站被訪問。

強大的數據采集與映射：作為數據采集器，它能同時連接多個ModbusRTU設備，將分散的傳感器、控制器數據集中采集，并按照預設的映射表，與三菱PLC的軟元件（如D、M寄存器）進行一一對應，實現數據的無縫傳輸。

邊緣側智能處理：作為邊緣計算網關，它具備邏輯運算能力，可在本地執行簡單的控制邏輯。例如，在檢測到集水坑水位超高信號后，無需等待上位機指令，可直接通過預設邏輯啟動排水泵，極大提升了系統響應速度與可靠性。

堅固耐用的工業設計：適應管廊內高溫、高濕的惡劣環境，保障系統長期穩定運行。

四、實施過程與清晰的系統拓撲

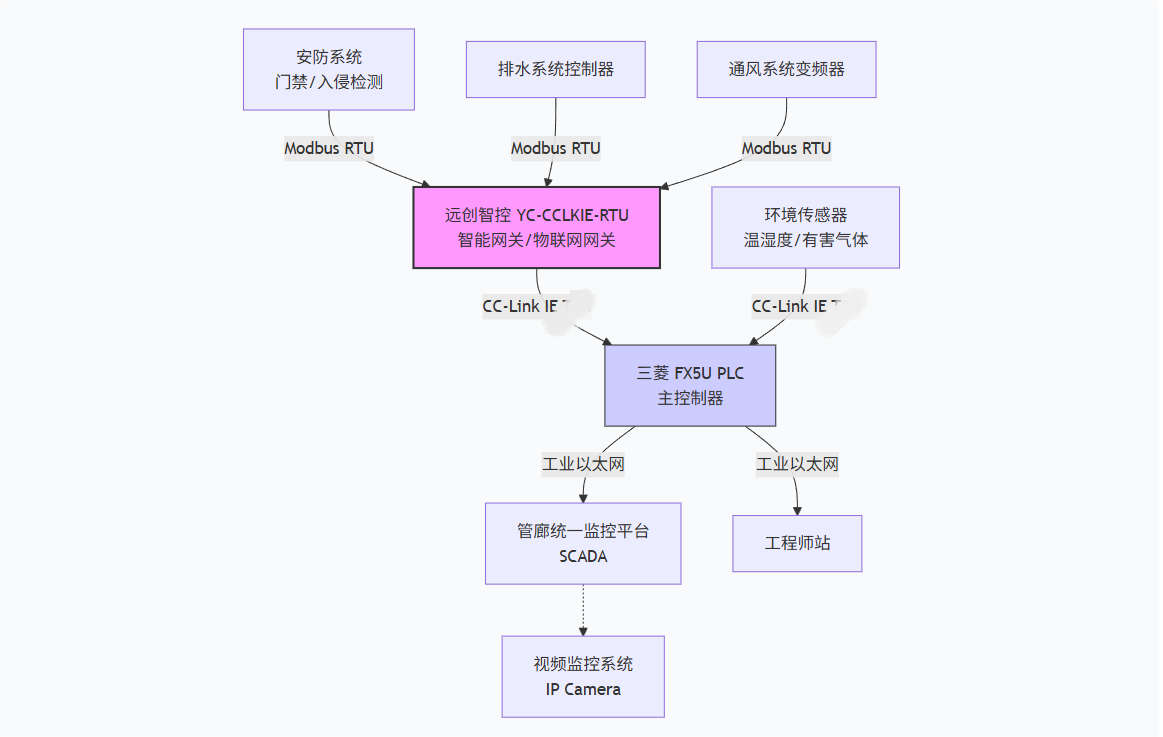

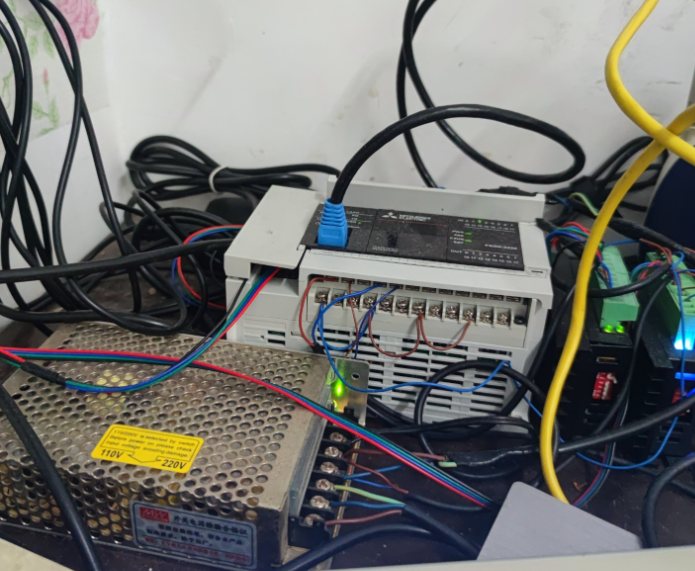

1.硬件連接與拓撲重構

2.軟件配置

三菱側：在三菱GXWorks3軟件中，配置CCLKIE網絡，將網關添加為智能設備站，并分配其專用的通信軟元件區域（如從D1000開始的連續寄存器）。

網關側：使用遠創智控的配置軟件，進行關鍵配置：

Modbus主站配置：設定網關作為Modbus主站，添加需要輪詢的從站設備（排水控制器地址1，通風變頻器地址2等），并定義輪詢周期。

數據映射表配置：建立Modbus寄存器與三菱PLC軟元件的映射關系。例如：

將`排水控制器.水位值(Modbus:40001)`映射到`三菱PLC.D1000`

將`三菱PLC.D1100(啟動通風命令)`映射到`通風變頻器.啟動位(Modbus:00001)`

邊緣邏輯配置（可選）：在網關內編寫簡單邏輯，如`IFD1000>高水位閾值THEN自動置位D1100`。

配置完成后，下載至網關。三菱PLC無需編寫復雜的通訊程序，只需像訪問自身內存一樣讀寫D1000等映射區，即可實現對所有子系統的監控。

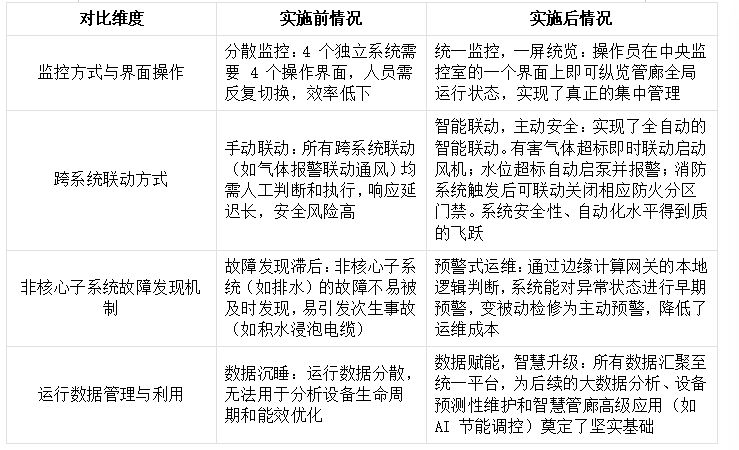

五、應用效果與實施前后對比

六、行業推廣與前景展望

遠創智控YC-CCLKIE-RTU網關所代表的工業網關解決方案，其“打通最后一公里協議”的能力，在眾多正處于快速數字化、智能化轉型的行業中極具應用價值。我們重點推薦以下主流且前景廣闊的行業：

1.智慧城市：beyond管廊，還可用于智慧路燈控制（集成單燈控制器與環境傳感器）、智慧水務（泵站數據采集）、智能樓宇（集成BA系統與能源管理系統）等，是構建城市物聯網感知層的核心數據采集器。

2.新能源光伏/風電場站：場站內逆變器、匯流箱、箱變、環境測儀等設備協議各異（Modbus,CAN等），通過智能網關可實現全站數據的統一采集和邊緣聚合，無縫對接集團云平臺。

3.智能制造與數字化車間：在產線上，用于連接不同品牌的機器人、CNC機床、AGV與主控PLC，構建柔性生產線。其邊緣計算能力可用于在本地實現工藝參數校驗、設備OEE計算等。

4.智慧農業與畜禽養殖：集成溫室內的環控設備、灌溉系統、土壤傳感器，或養殖舍內的通風、喂料、清糞設備，實現精細化種養殖管理。

七、總結

地下綜合管廊是現代城市智慧的縮影，而其真正的“智慧”源于底層數據的全面貫通與智能應用。本項目成功證明，遠創智控YC-CCLKIE-RTU這類物聯網網關，已遠超傳統協議轉換器的范疇，它是集協議轉換、數據采集器、邊緣計算網關于一體的工業網關和智能網關。

它以其高度的集成性和靈活性，將管廊內錯綜復雜的異構網絡整合為一個有機的整體，打通了信息的“任督二脈”，使得子系統間的高效協同與智能決策成為可能。隨著“新城建”和“數字經濟”的持續推進，這種能夠快速部署、賦能傳統基礎設施的智能網關解決方案，必將在智慧城市、新能源、智能制造等更多關乎國計民生的重點行業中扮演“神經末梢”與“系統中樞”的關鍵角色，為構建萬物互聯的智能世界提供堅實的數據基石。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
