航空貨運無人機的設計中，DO-160G航空機載設備環境適應性標準是確保設備可靠性與安全性的核心門檻，核心零部件需通過嚴格的 “電磁敏感度（EMS）” 測試 —— 這是保障無人機在高空浪涌、瞬態沖擊、極端溫濕度等場景下穩定工作的關鍵。上海雷卯EMC系列器件（浪涌抑制模塊、沖擊電流抑制模塊、EMI濾波模塊），精準匹配 DO-160G EMS測試的章節要求與參數標準，為零部件順利通過認證提供 “權威適配方案”。

DO-160G標準的核心挑戰與上海雷卯器件的應對策略

DO-160G的EMS測試聚焦 “抗干擾能力”，核心關聯電源瞬態、電磁敏感度、雷電感應瞬態等關鍵測試項，上海雷卯各模塊的設計均貼合對應測試要求，滿足測試要求。

1. 浪涌電壓抑制模塊：覆蓋浪涌與雷電防護需求

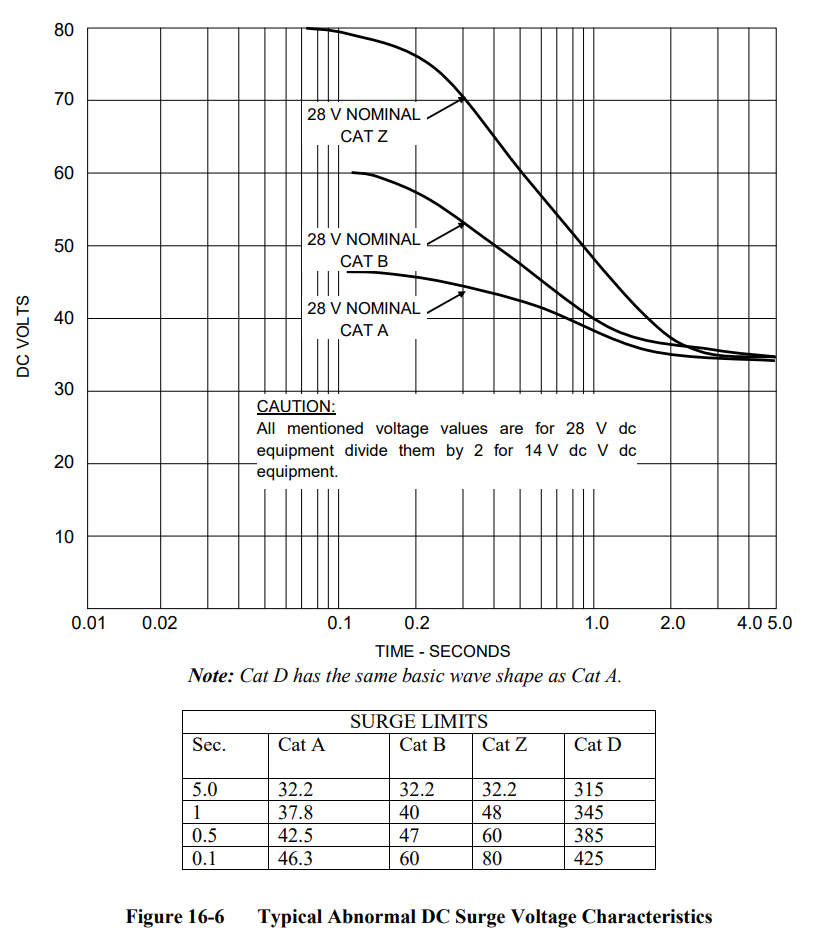

無人機在飛行中可能遭遇兩類電壓沖擊：一是電源切換產生的常規浪涌，二是高空雷擊感應的瞬態電壓，這兩類場景均需滿足DO-160G的測試標準。

上海雷卯LMVS 系列浪涌模塊的雙場景防護能力，直接適配需求：

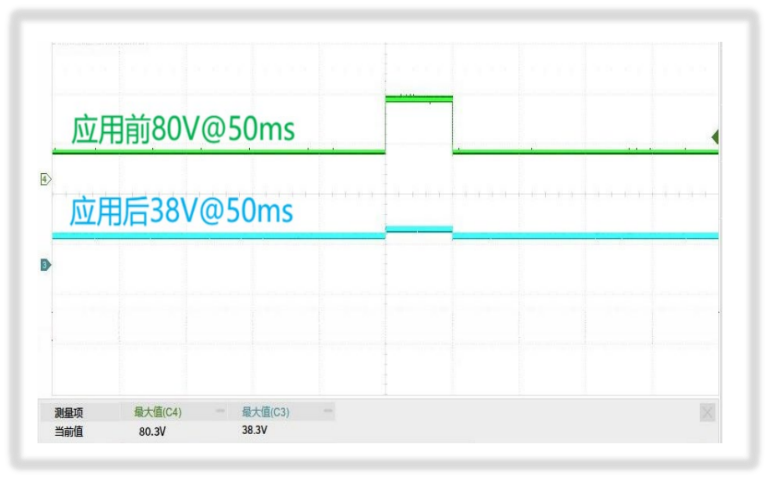

針對浪涌測試：模塊可在50ms內將 80V~100V的瞬態浪涌電壓鉗位至 38V（應用實測數據），低于標準規定的 “負載安全電壓閾值”，避免 DC-DC 變換器、傳感器被擊穿；

適配場景與參數：直流工作電壓28V，覆蓋1A~50A 額定電流，如LMVS2850AH1（50A，1/2 磚封裝）可滿足動力系統防護，工作殼溫 - 55℃~+125℃，兼容無人機高空低溫與設備高溫工況。

2. 沖擊電流抑制模塊：攻克電源瞬態沖擊難題

DO-160G明確要求：“機載設備開機瞬態電流需低于額定電流的10倍”，而無人機開機時電容充電易產生65A沖擊電流（470μF 電容場景），遠超標準限值。

上海雷卯LMIS/LMESW 系列模塊的 “降流能力” 精準匹配該要求：

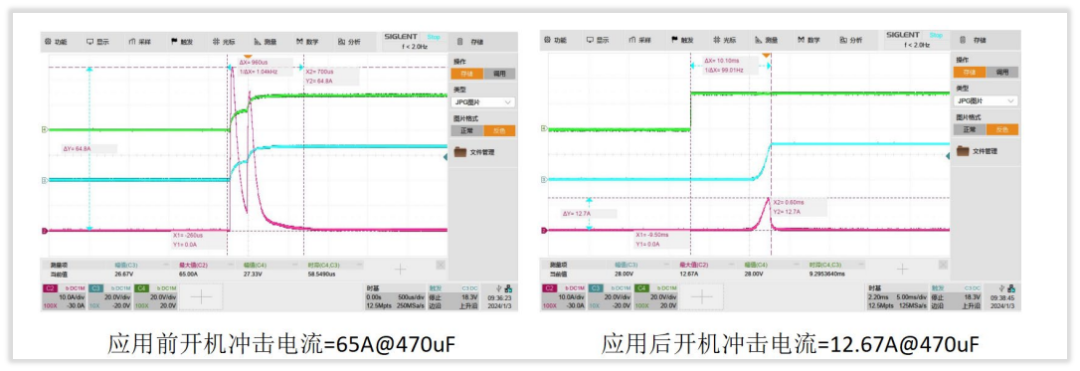

實測數據顯示，模塊可將65A沖擊電流降至12.67A（同電容場景），滿足DO-160GChapter19 電磁敏感性測試的浪涌防護要求；

功能適配：部分型號（如LMESW-560WDC28V-N10E）支持防反接功能，符合Chapter 19 “防誤接保護” 的附加要求，同時支持遠程控制開通 / 關斷，適配無人機智能化控制需求；

低損耗優勢：導通阻抗低至0.005Ω，在抑制沖擊電流的同時減少功耗，符合無人機 “高能效” 設計原則。

3. EMI 濾波模塊：覆蓋EMI合規，強化EMS穩定性

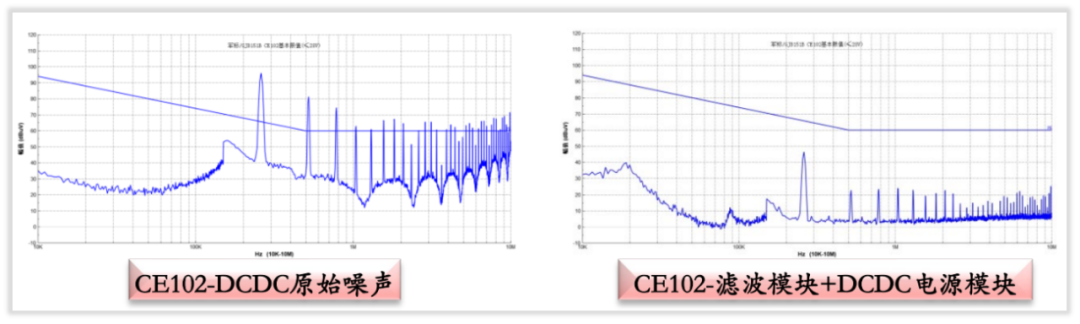

EMC認證中，GJB151的CE102 測試雖聚焦 “噪聲控制”，但零部件自身的高頻噪聲會間接影響 EMS 抗干擾能力。

上海雷卯LMFL 系列 EMI 濾波器可同步解決這一問題：

性能達標：共模插入損耗最高44dB（1MHz）、差模插入損耗峰值100dB（1MHz），符合GJB151 CE102 Class 3 要求（150kHz~10MHz 頻段傳導發射 ≤66μV）。

集成優勢：部分型號（如LMFL2820X00Q）可集成沖擊電流抑制功能，在滿足EMI 合規的同時，進一步強化 Chapter 19 電源瞬態防護能力，減少元件數量與兼容性風險。

案例：某型號無人機電源系統DO-160G測試驗證

某型號無人機在搭載上海雷卯EMC LMFL2820X00Q濾波模塊與LMVS4366-2809BE浪涌模塊后，成功通過DO-160G測試：

傳導發射測試：噪聲水平較未裝模塊時降低32dB，遠優于標準限值。

浪涌抗擾度測試：在±100V/50ms脈沖沖擊下，負載電壓波動<5%，系統無復位現象。

高溫存儲測試：模塊在+125℃環境下連續工作168小時，絕緣電阻保持100MΩ以上。

結語

隨著航空貨運無人機向高速化、智能化發展，DO-160G標準不僅是 “入場券”，更是飛行安全的底線。上海雷卯 EMC 系列器件的價值，不僅在于幫助零部件輕松通過測試，更在于從電磁兼容、浪涌防護、電流沖擊等核心維度，為無人機的全生命周期安全保駕護航。
