“本文將詳細介紹 CAMM2 及其布線規范。”

CAMM2 的全稱是Compression Attached Memory Module 2，是由 JEDEC (固態技術協會) 正式采納并發布的新一代內存模組標準（標準代號為JESD318），于 2023 年 12 月發布。它旨在取代已在筆記本電腦和小型 PC 中使用了超過 25 年的SO-DIMM標準。

CAMM2 的主要特點和優勢：

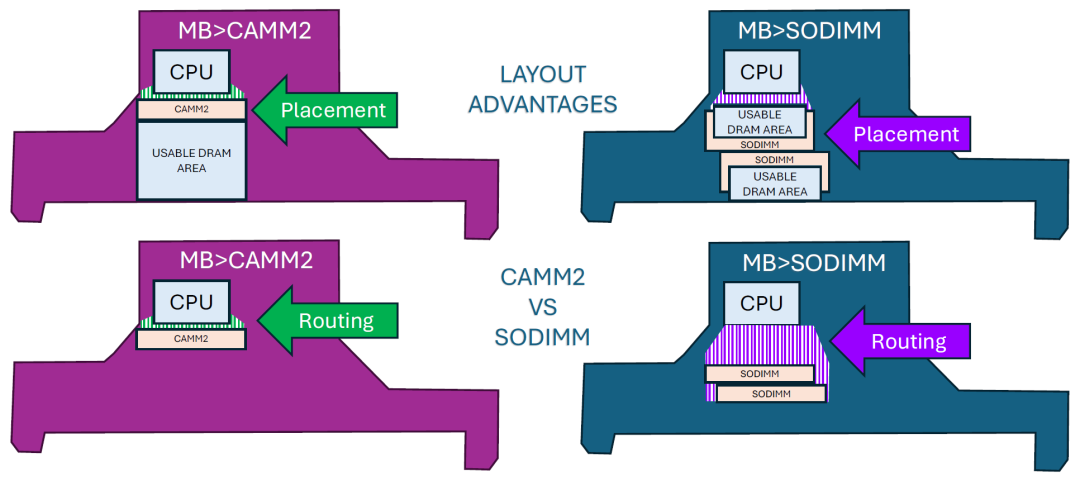

1. 更薄、更節省空間：CAMM2 模組的設計非常纖薄，它平貼在主板上，而不是像 SO-DIMM 那樣傾斜插入。與 SO-DIMM 相比，它可以節省高達 57% 的厚度和顯著的主板面積，這對于制造更輕薄的筆記本電腦至關重要。

2. 實現 LPDDR 內存的模組化：這是 CAMM2 最大的突破之一。傳統上，LPDDR (低功耗內存) 因其信號要求，幾乎總是直接焊接在主板上，導致用戶無法升級。CAMM2 標準（特別是 LPDDR5/5X CAMM2）首次實現了低功耗內存的可插拔和可更換，兼顧了 LPDDR 的低功耗和高性能，以及模組化升級的靈活性。

3. 更高的性能和帶寬：由于模組直接平貼在主板上，內存顆粒與 CPU 之間的信號路徑更短、更直接。這減少了信號干擾，使其能夠支持比 SO-DIMM 更高的內存頻率和數據速率。

4. 支持雙通道：單個 CAMM2 模組就可以支持雙通道內存配置。而在 SO-DIMM 時代，實現雙通道通常需要安裝兩條內存條。這簡化了主板設計，并能在有限空間內提供更高的數據吞吐量。

5. 兩種版本：JESD318 標準定義了兩種 CAMM2：

• DDR5 CAMM2:針對需要高性能的主流筆記本和臺式機。

• LPDDR5/5X CAMM2:針對需要極致輕薄和低功耗的筆記本電腦。 這兩種模組的引腳定義不同，不能混用，以確保系統安全。

SODIMM vs CAMM2

引腳設計

傳統 SODIMM 金手指接觸設計暴露在環境中，會導致 SODIMM氧化。

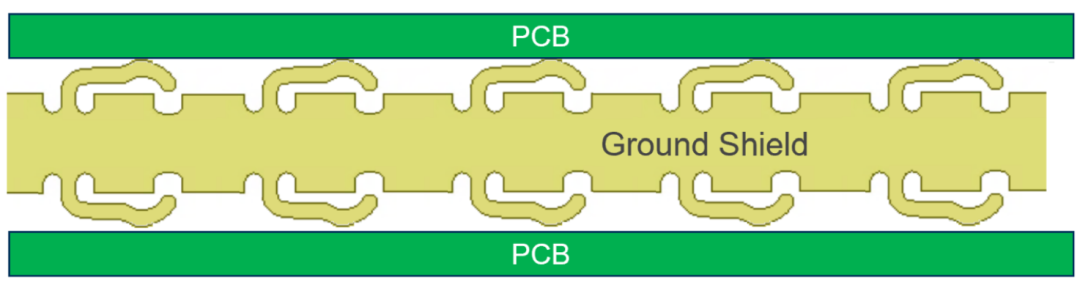

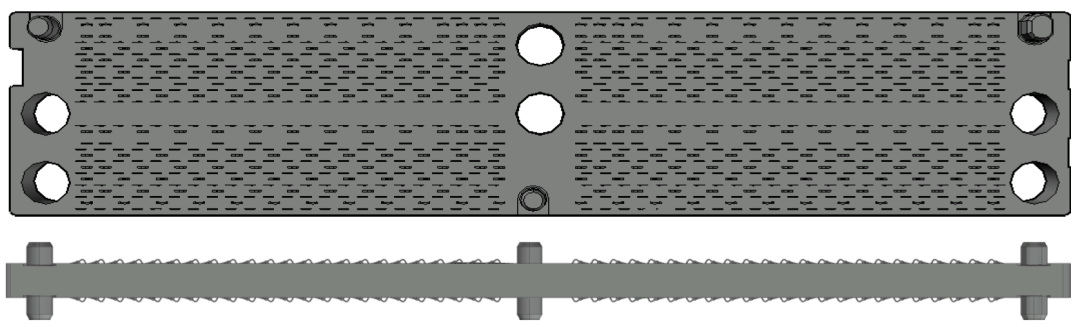

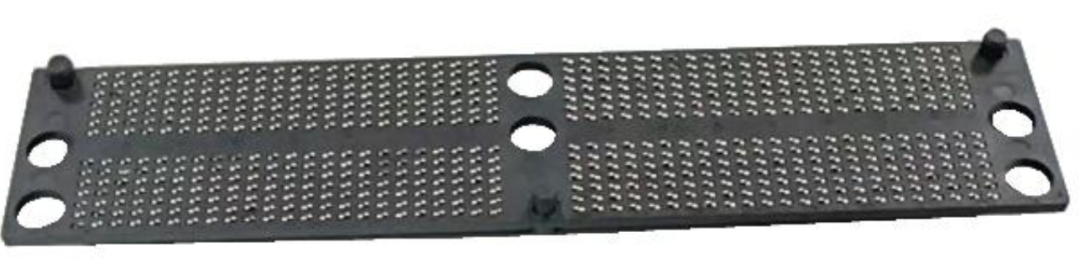

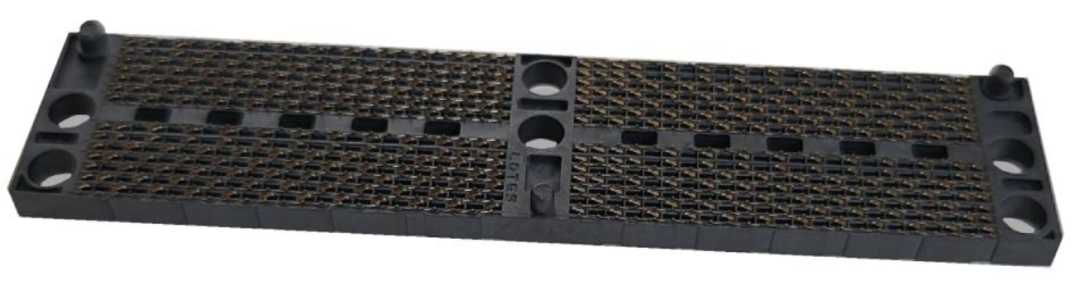

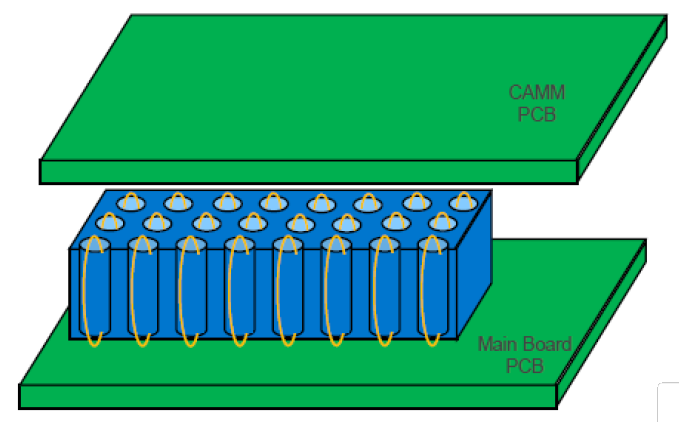

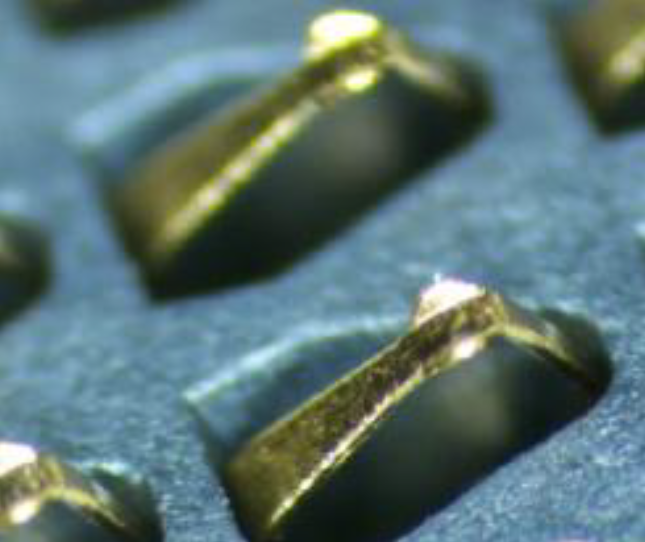

新 CAMM2 壓縮觸點引腳設計平直且短，并封裝在一個圓柱體內。

CAMM PCB 阻擋圓柱體頂部 (模組)，主板 PCB 阻擋圓柱體底部 。

新的 CAMM2 壓縮觸點設計：

• 在環境保護方面的巨大改進

• 從根本上降低 EMC

• 隱藏式觸點尖端，大大降低損壞風險

• 成熟的連接器技術和引腳間距，可多源供應。

CAMM2 設計有望消除內存重插的需求。

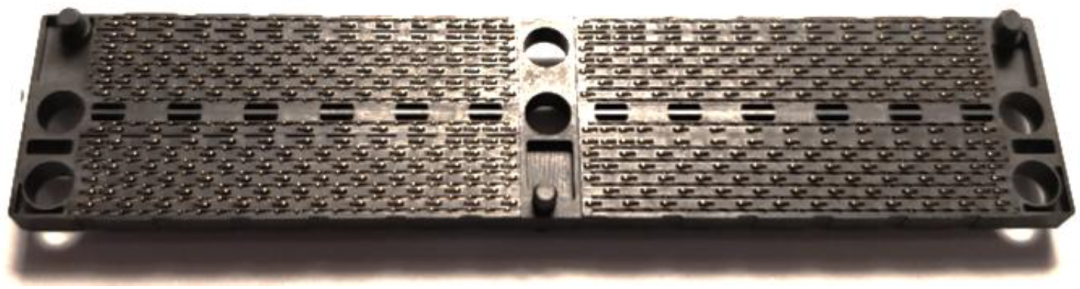

CAMM 近觀

Dell 原始 CAMM 版本

• 616 個引腳

• 73.90 x 14.65 x 2.87 mm

• 兩個安裝孔

JEDEC CXXX 版本

• 644 個引腳，無接地屏蔽

• 78.00 x 17.00 x 1.00 mm

• 主要用于 LPDDR5 CAMM

JEDEC CAMM2 版本

• 356 個引腳 + 112 個接地屏蔽 (結構 A)

• 78.00 x 17.00 x 2.87 mm

• 3 個用于 DDR5 的安裝孔

• 3 個用于 LPDDR5 的安裝孔

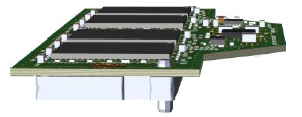

DDR5 CAMM2

DDR5 外形規格

LPDDR5 外形規格

通過 LPDDR5 silicon stacking 實現 16, 32, 64GB 容量

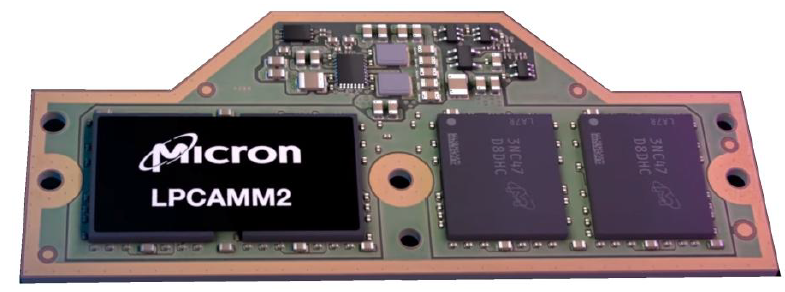

美光率先推出基于 LPDDR5X 的 LPCAMM2 內存，轉變 PC 用戶體驗

Layout 要求

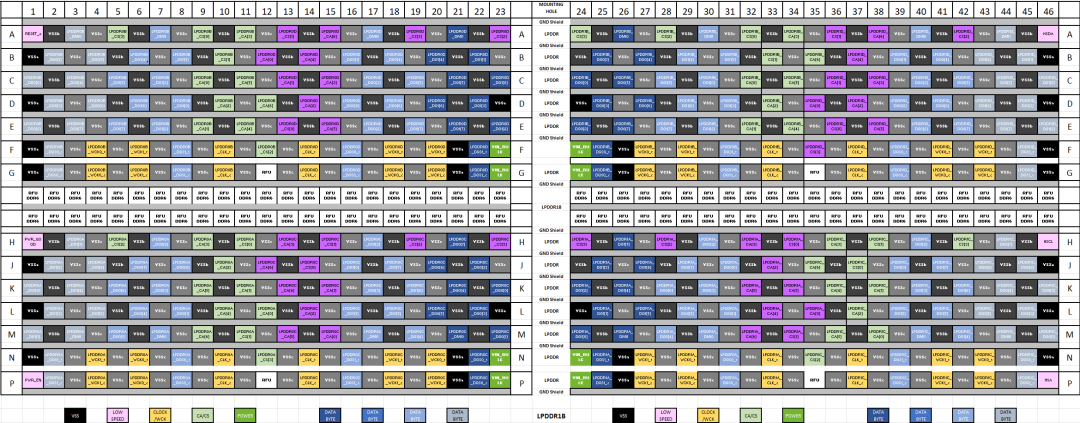

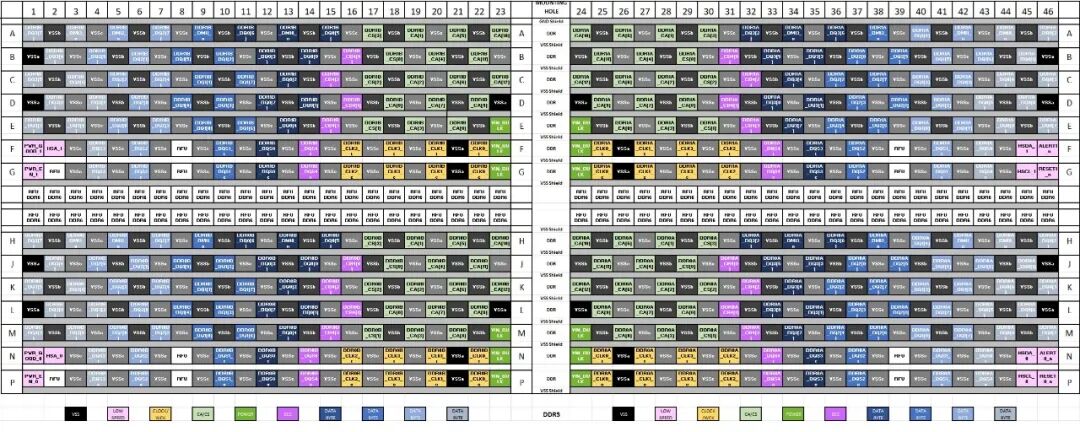

DDR5 Pinout

LPDDR5 Pinout

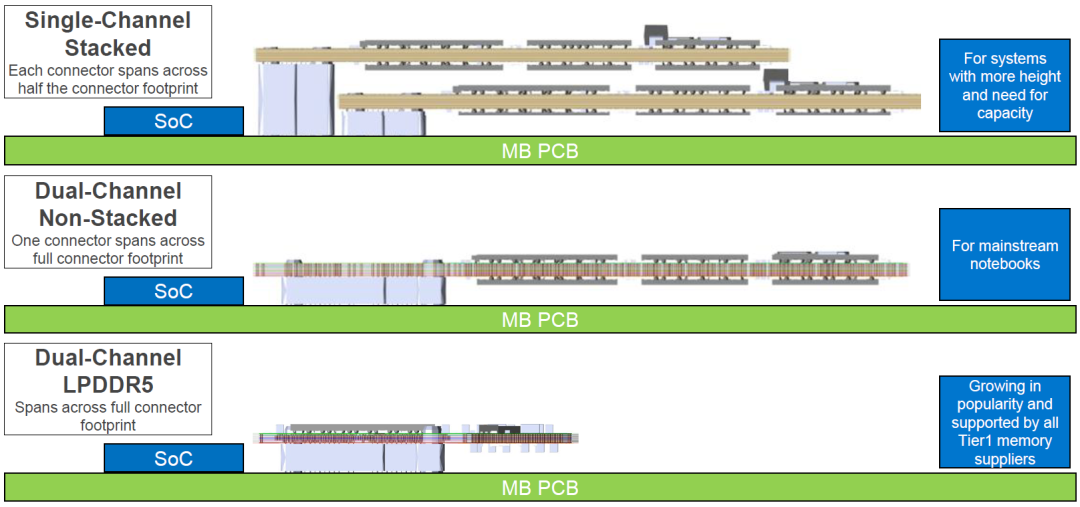

單通道 VS 雙通道

主板 PCB CAMM 安裝

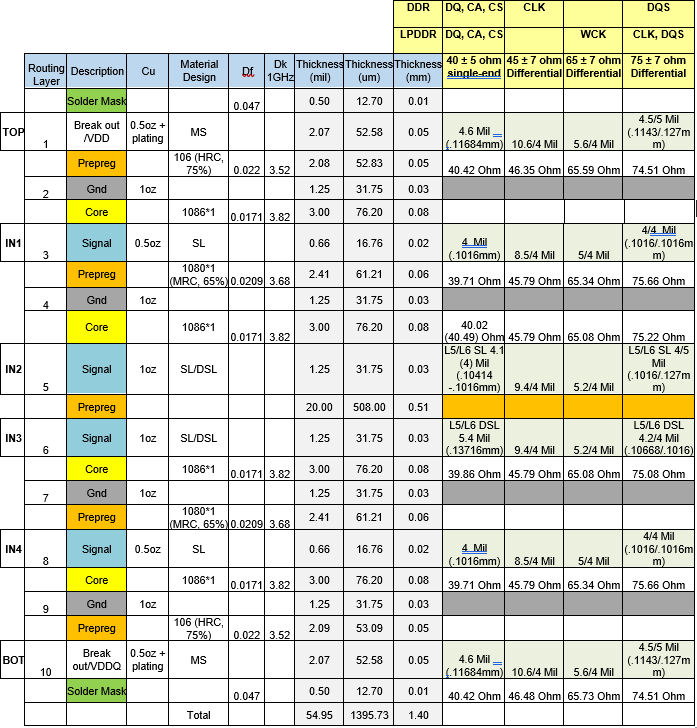

層疊

多種因素影響模塊堆疊結構的定義，模塊供應商會與 PCB 供應商一起，根據材料特性、材料可用性、電氣性能和成本等多種因素來定義其堆疊結構。

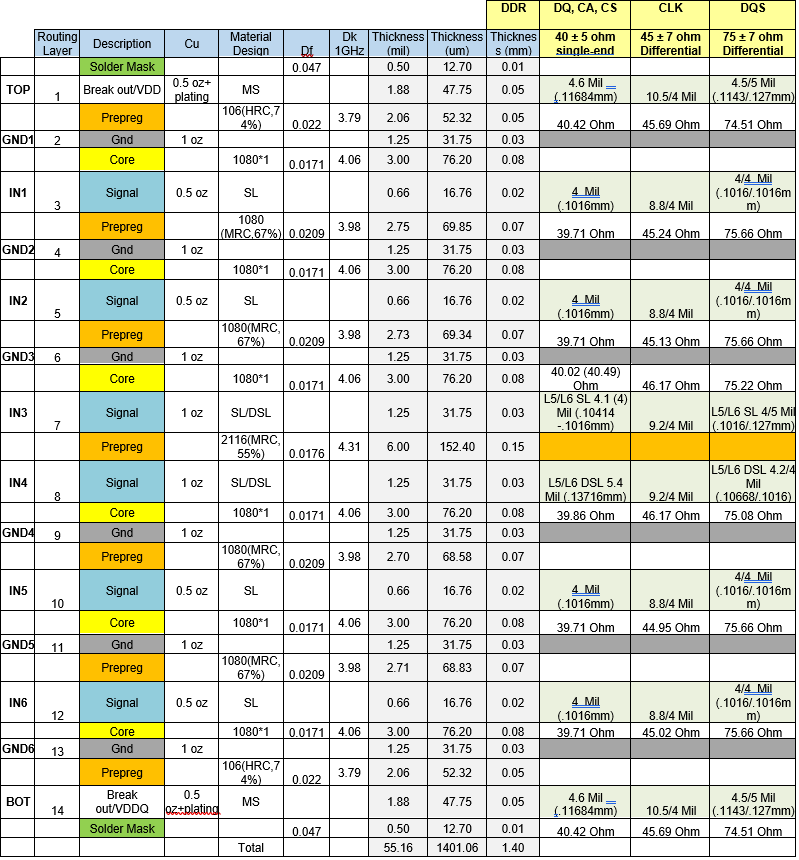

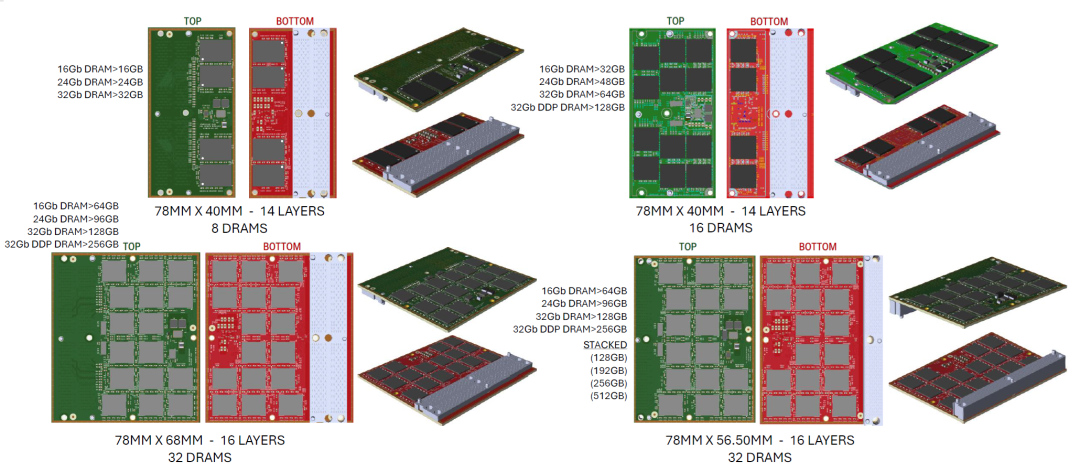

DDR5 CAMM2 14 層層疊：

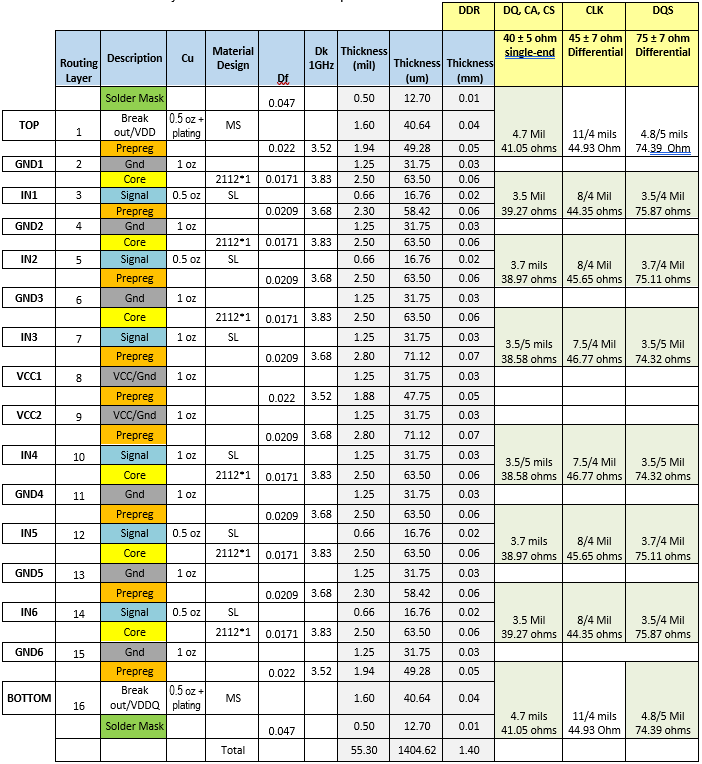

DDR5 CAMM2 16 層層疊：

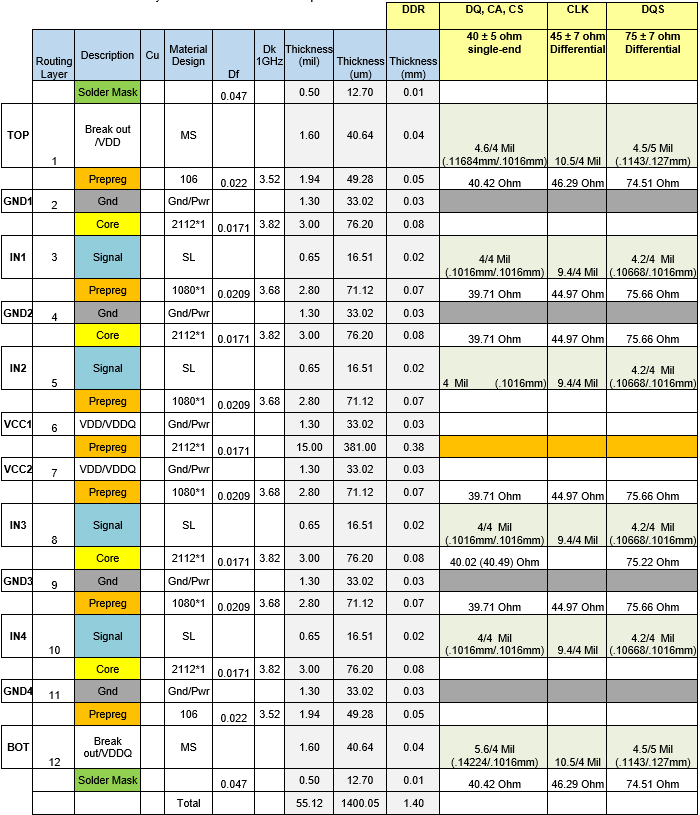

DDR5 及 LPDDR5 CAMM2 10 層層疊：

DDR5 CAMM2 12 層層疊：

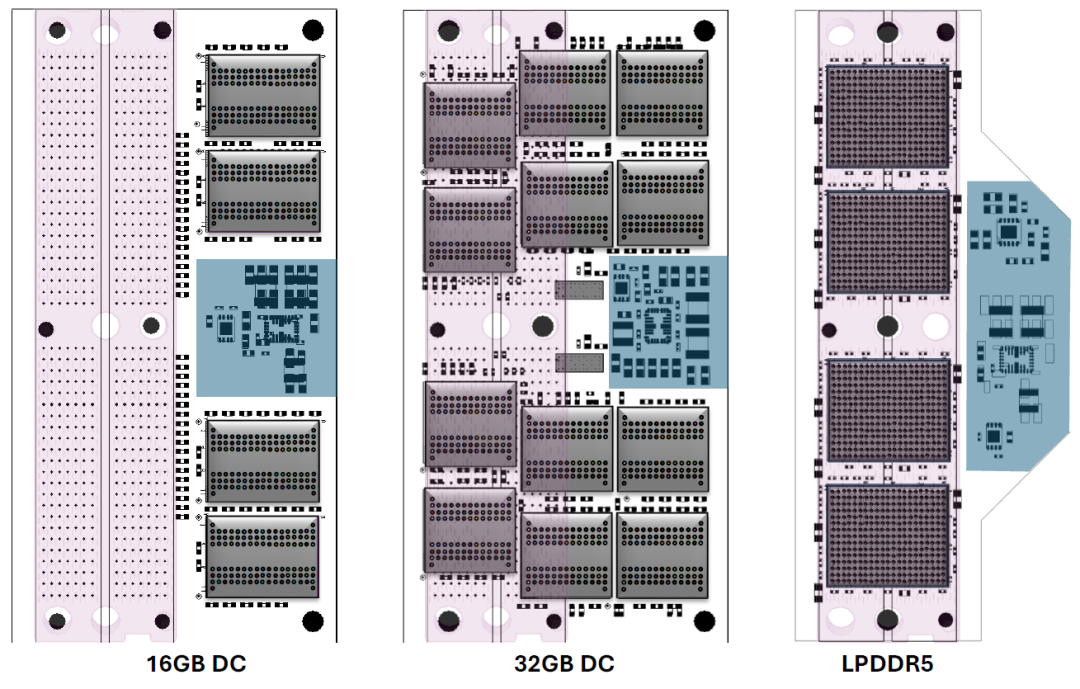

模塊拓撲結構

16GB 雙通道，32GB 雙通道及LPDDR5

16GB DC：8顆 DRAM 頂層和底層各4顆

32GB DC:16顆 DRAM 頂層12顆，底層4顆

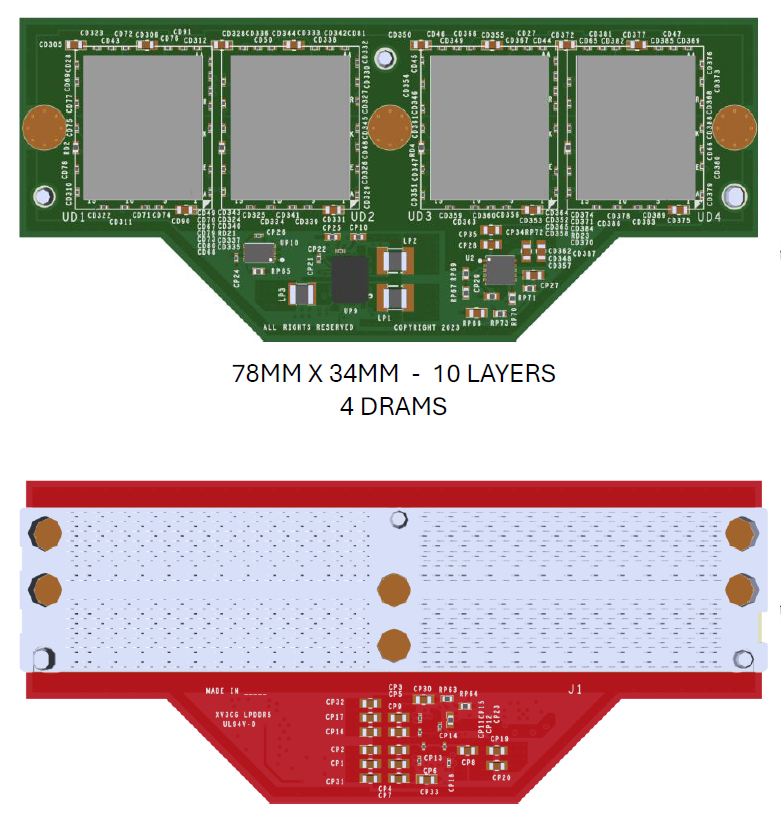

LPDDR5：頂層4顆DRAM

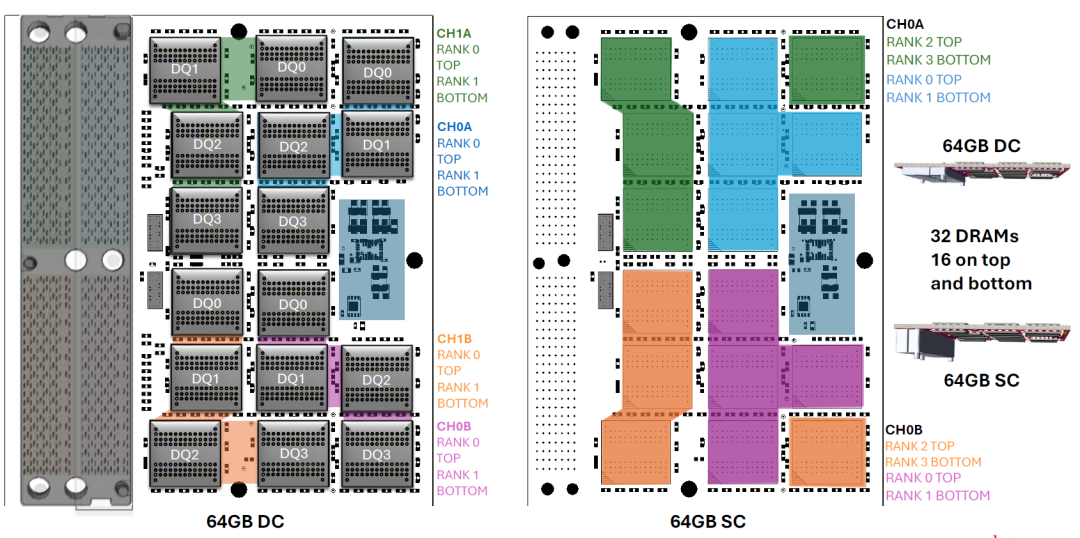

64GB 雙通道及 64GB 單通道

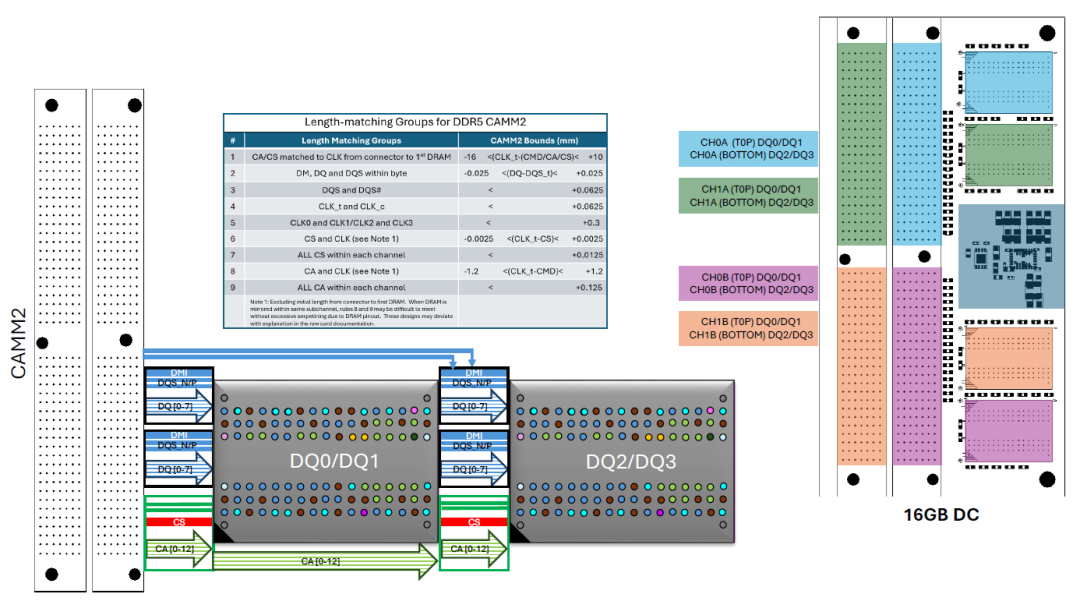

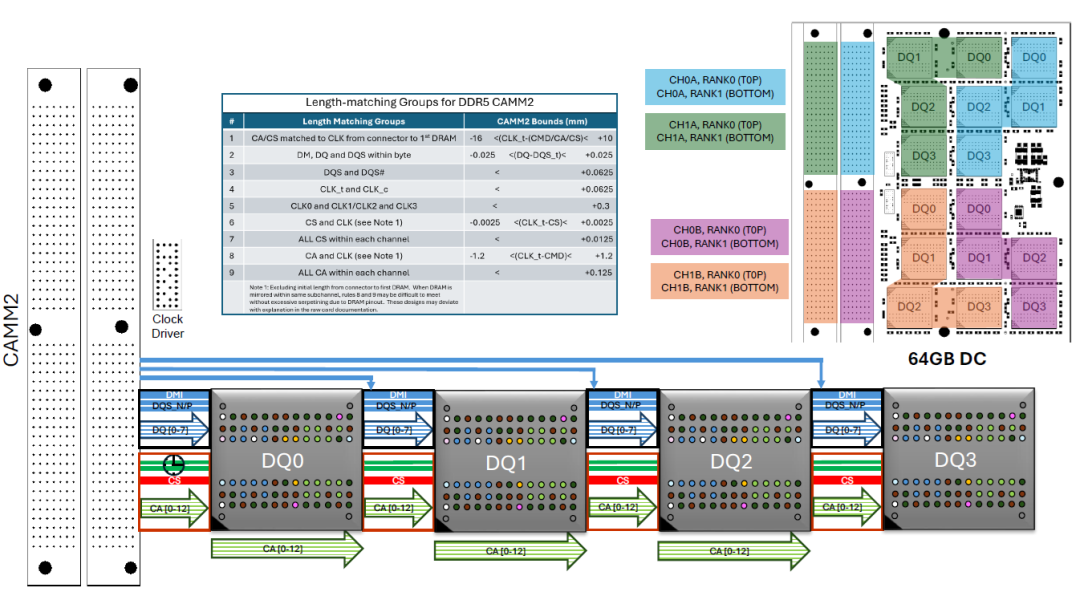

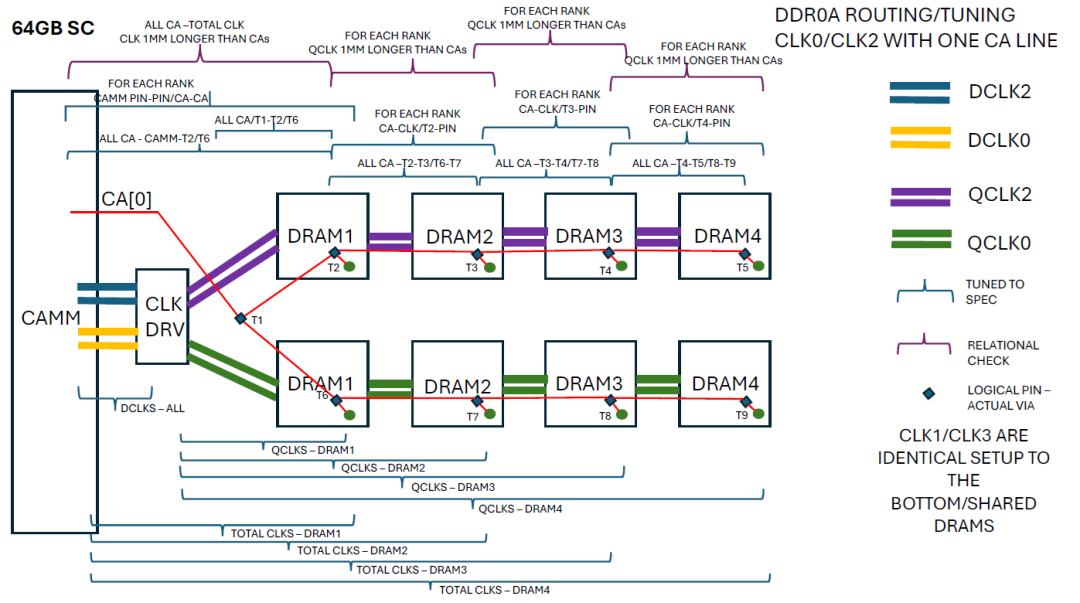

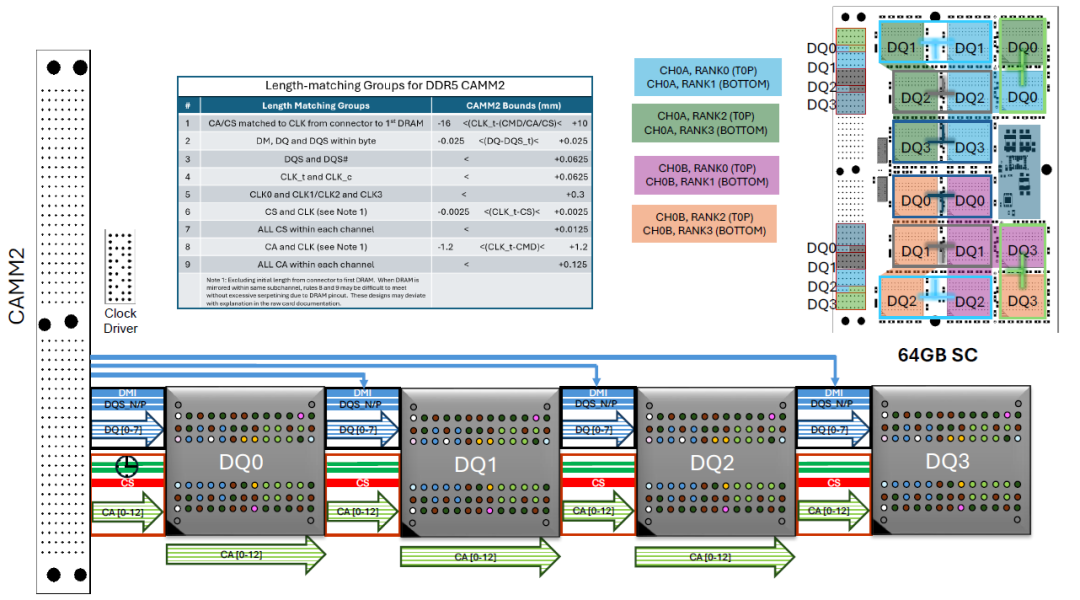

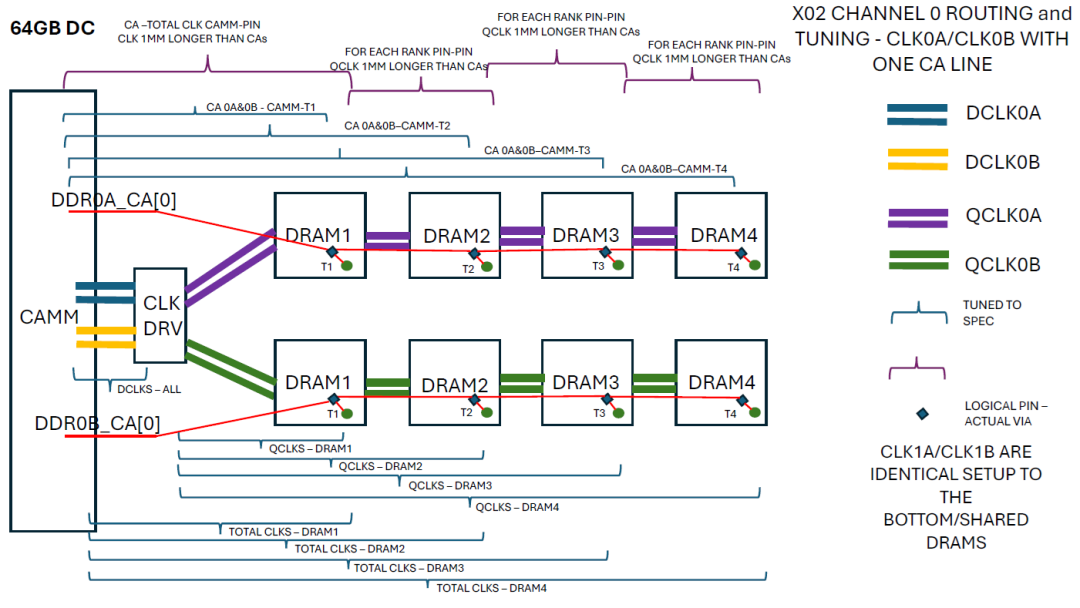

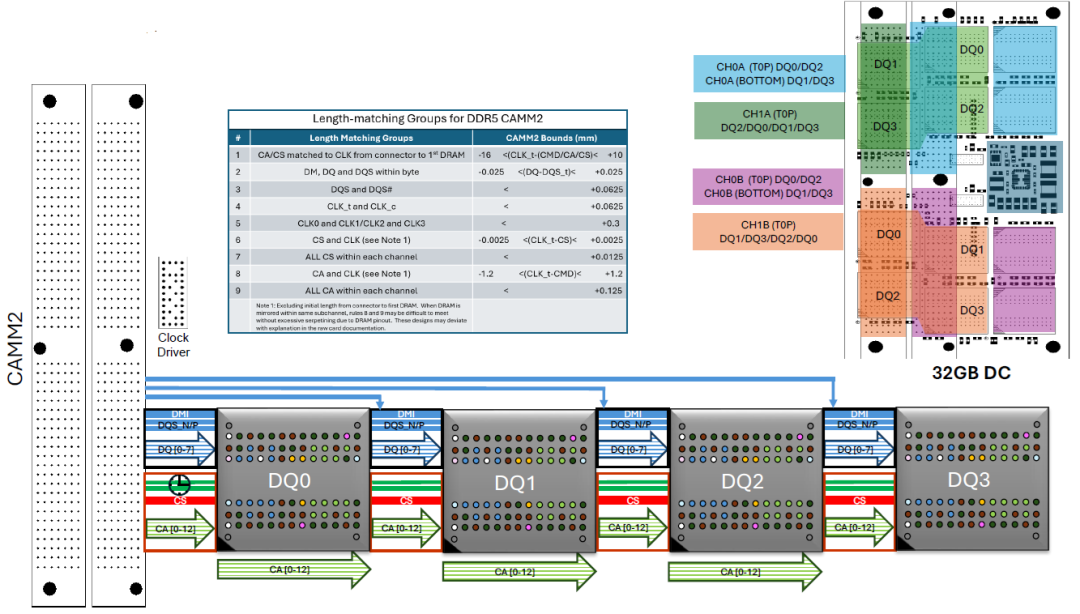

線長匹配（Length Matching）

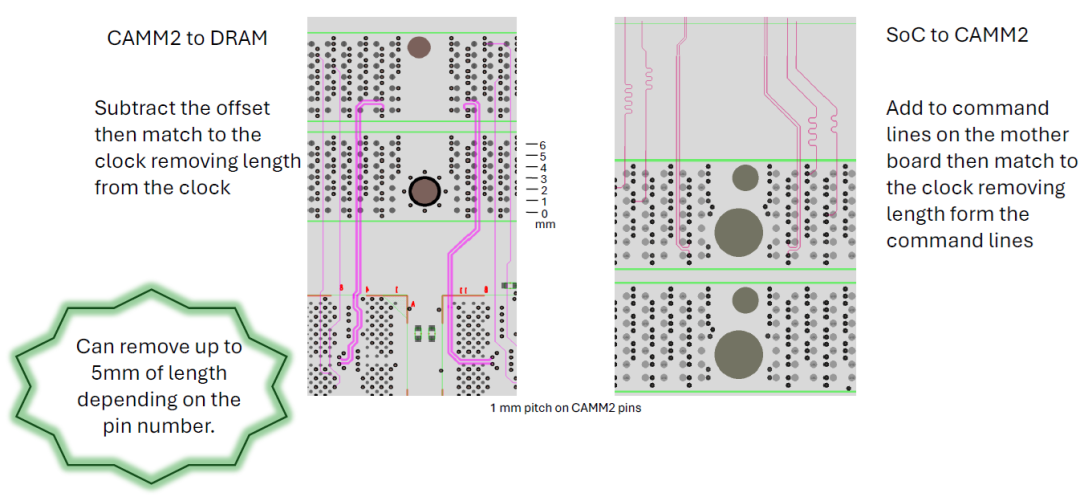

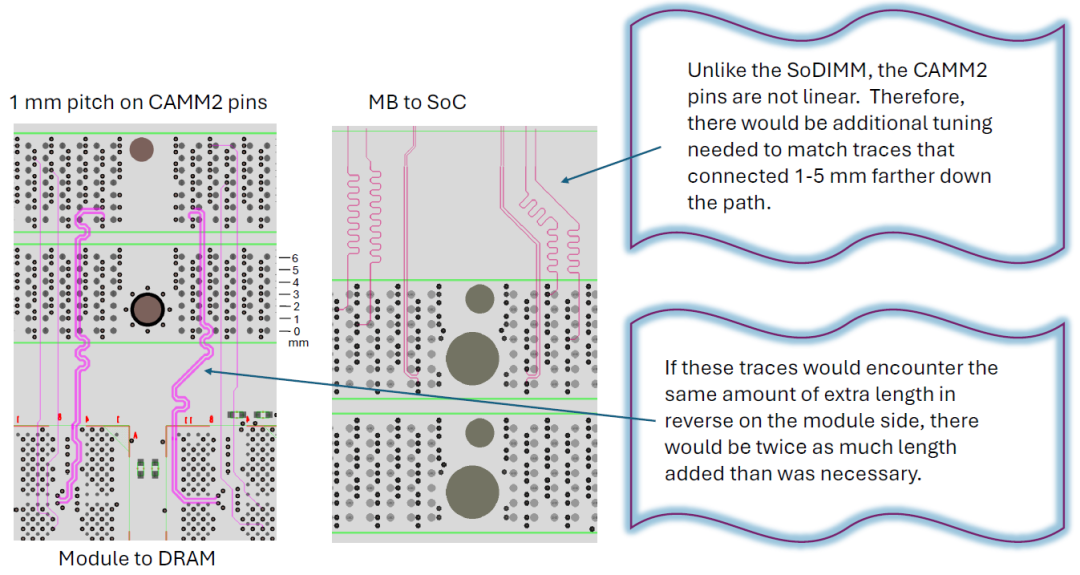

與 SoDIMM 不同，CAMM2 引腳不是線性的。因此，需要額外的調諧來匹配連接到路徑下游 1-5 毫米的走線。

如果這些走線在模塊側反向遇到相同數量的額外長度，那么增加的長度將是必要的兩倍。

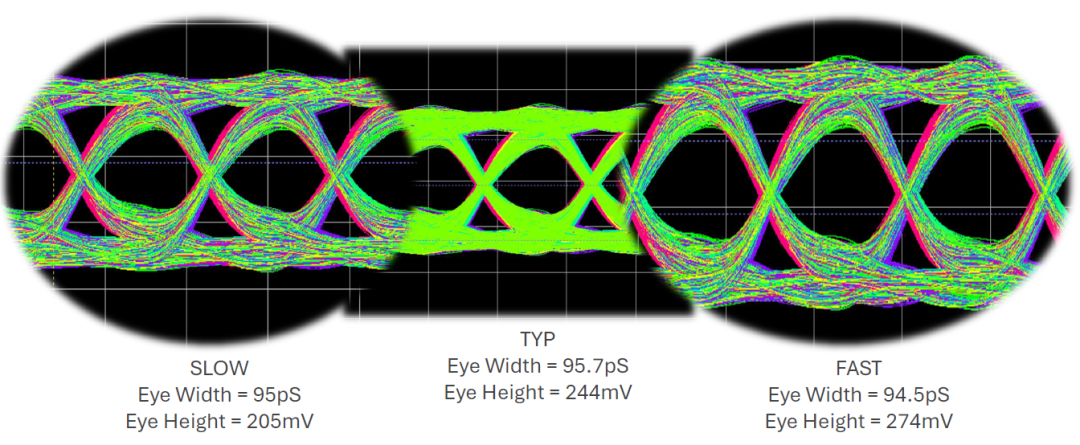

信號完整性

• 間距
• 線長匹配
• 走線寬度
• 接地屏蔽
• 接地過孔
• 溝槽（MOATS）

消除串擾的關鍵部分。這些 DDR5 規則未作為標準記錄。

走線最小間距建議：

? 時鐘-時鐘=> .25 mm

? CA 到 CA => .15 mm

? DQ 到 DQ => .18 mm

• 字節到字節 => .3 mm

• WCK 到 DQ => .375 mm

• WCK 到 DQS => .375 mm

• 子通道到子通道 => .5 mm

間距越大越好！

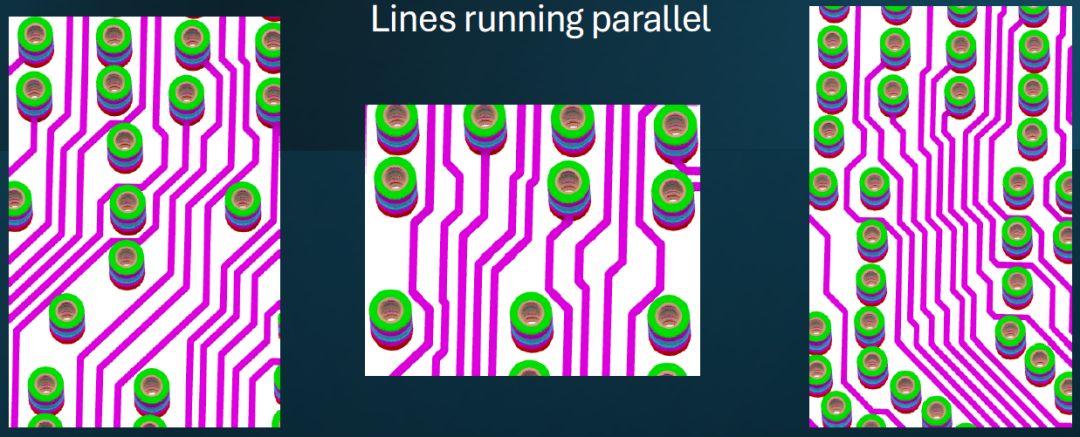

最小化走線平行的區域。即使是很小的中斷也有助于減少串擾。

• 主板上或帶有板載內存的長度匹配取決于 SoC。

• 如果在模組上，必須符合 JEDEC CAMM2 通用標準。

• 線長匹配的詳情已在上文中介紹。

走線寬度對于匹配目標阻抗非常重要。實際寬度取決于電路板層疊結構。

DDR5 目標是：

• DQ/CA/CS => 40 Ohm

• DQS => 75 Ohm

• 時鐘 =>

  • 主板上 75 Ohm

  • 模塊上從 CAMM 到時鐘驅動器 75 Ohm

  • 模塊上從時鐘驅動器到 DRAM 45 Ohm

LPDDR5:

• DQ/CA/CS => 40 Ohm

• DQS/CLK => 75 Ohm

• WCK => 65 Ohm

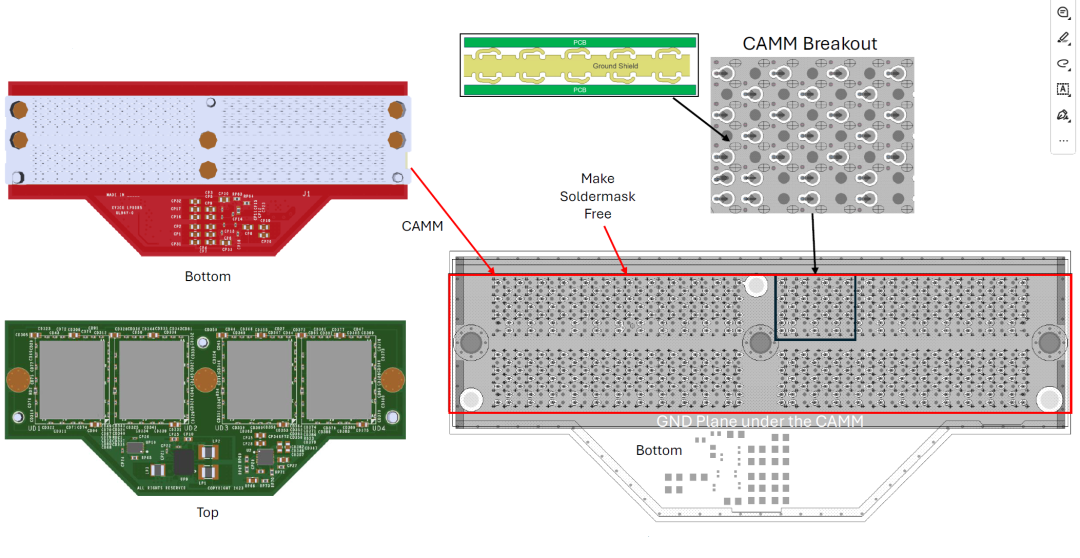

• 接地屏蔽對高速線路非常重要。

• 每條高速線路的上方和下方都應有接地平面。

• 相鄰接地平面應至少覆蓋高速線路一個走線寬度。

• 在緊密走線之間有少量接地平面可以顯著減少串擾。

• 盡可能將接地過孔放置在所有信號縫合過孔附近，盡可能一對一。

• 策略性放置的接地過孔可以將信號的串擾降低多達 15 mV

• 所有差分對周圍以及層變化處都需要接地過孔。

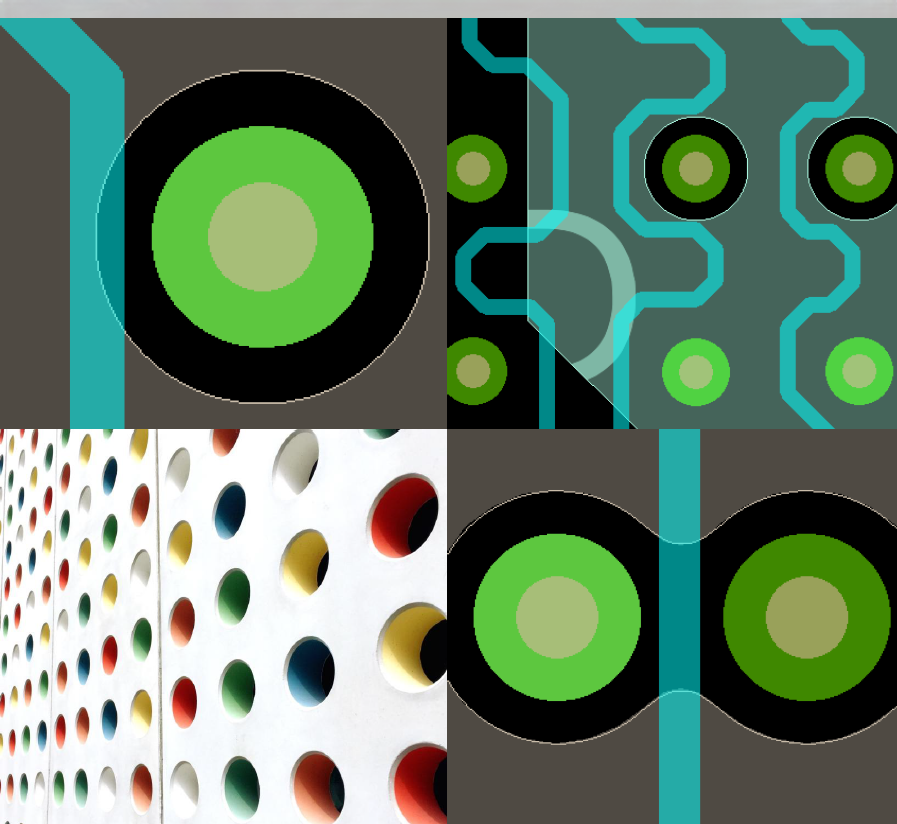

• 溝槽是圍繞高速線路的參考平面中的任何斷裂。

• 打開所有參考平面以突出顯示可能的溝槽非常重要。

• 走線絕不能進入過孔周圍的間隙，特別是當它們合并到一個空隙中時。

• 需要在高速線路周圍的上下層設置接地參考平面，確保包圍每個走線段。

總結（Lessons Learned）

• 對不同設計階段中的不斷變化持開放態度。

• 沒有什么是固定不變的，始終考慮所有的布局和連接選項。

• 在開始布線之前輸入您的層疊約束，即使是初步的。

• 在調線長之前，利用可用的 DRAM 交換引腳選項來縮短走線長度。

• 記住永遠不要在 nibble（半字節） 之外交換 DDR5 引腳。

• 使您的連接盡可能短。

• 在調線長之前，始終添加 SoC 封裝長度并打開 Z 軸。

• 首先調時鐘的長度。

• 不要忘記您的接地過孔，因為它們以后很難添加。

• 在表層高速走線之間添加接地參考平面和屏蔽。

• 遠離溝槽，以避免串擾。

• 質疑規范和規則是可以的。

• 最重要的是永不放棄！
