STMicroelectronics M24C64-U 64-Kbit串行^I2C^總線EEPROM專為高效可靠的數據存儲而設計。該STMicroelectronics EEPROM采用8K×8位結構，具有1.7V至5.5V的寬工作電源電壓范圍，因此適用于各種應用。M24C64-U包含一個唯一的128位工廠編程序列號，用于增強可追溯性和識別能力。M24C64-U支持多種^I2C^總線模式，包括標準模式（100kHz）、快速模式（400kHz）和快速模式+（1MHz），確保與不同通信速度兼容。此外，該EEPROM性能穩健，寫入周期超過400萬次，數據保留時間超過200年。增強型ESD和閉鎖保護進一步提升了可靠性，使其成為長期數據存儲需求的可靠選擇。

數據手冊：*附件：STMicroelectronics M24C64-U 64-Kbit串行I2C總線EEPROM數據手冊.pdf

特性

• ^I2C^接口兼容以下^I2C^總線模式
  • 100kHz（標準模式）
  • 400kHz（快速模式）
  • 1MHz（快速模式+）
• 存儲器
  • 64-Kbit（8KB）EEPROM
  • 頁面大小：32字節
• 標識頁面出廠時鎖定為只讀模式，大小為256位（32字節）
• 128位（16字節）唯一工廠編程序列號
• 寬電壓范圍：1.7V至5.5V
• 工作溫度范圍：-40 °C至+85 °C
• 性能
  • 增強型ESD和閂鎖保護
  • 4 kV (HBM) ESD保護
  • 超過400萬次寫入循環
  • 數據保留超過200年
• 高級
  • 隨機和順序讀取模式
  • 整個存儲器陣列的硬件寫入保護
  • 5ms內字節和頁面寫入
• SO8N（符合ECOPACK2）封裝

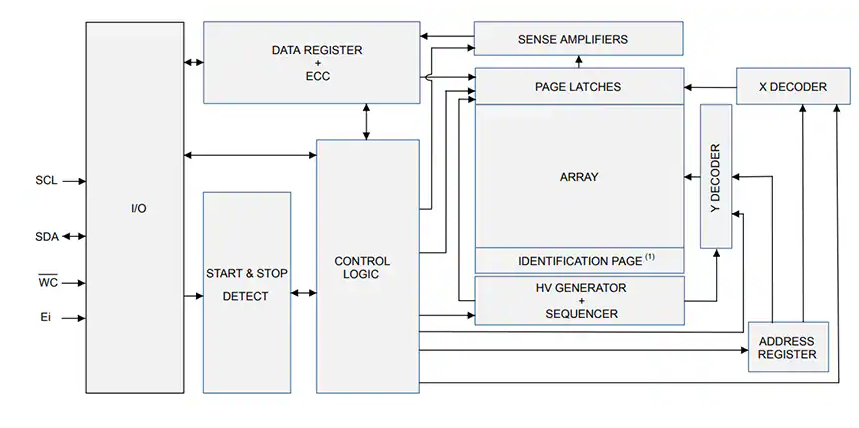

邏輯

框圖

STMicroelectronics M24C64-U 64-Kbit串行I2C總線EEPROM技術解析?

?一、核心特性概述?

M24C64-U是STMicroelectronics推出的64-Kbit（8-Kbyte）串行EEPROM存儲器，采用I2C總線接口，具備以下核心特性：

• ?寬電壓支持?：1.7V至5.5V工作電壓，兼容工業級溫度范圍（-40°C至85°C）。
• ?高可靠性?：超過400萬次寫循環，數據保存期限超過200年，集成4kV HBM ESD保護。
• ? 獨特標識符（UID） ?：內置128位工廠預編程的唯一序列號，鎖定在只讀的識別頁面中，適用于設備溯源和防偽。
• ?智能存儲管理?：支持32字節頁寫、隨機/順序讀模式，硬件寫保護功能（通過WC引腳控制）。

?二、關鍵功能詳解?

?1. 存儲架構?

• ?容量組織?：8K×8位結構，分頁大小為32字節，支持跨頁連續寫入（地址自動遞增）。
• ?識別頁面?：獨立的32字節只讀區域，包含UID及廠商信息，地址范圍為00h-1Fh。UID的16字節位于00h-0Fh，包含STM標識碼（20h/E0h/0Dh）及唯一序列號。

?2. I2C接口協議?

• ?兼容模式?：支持Standard-mode（100kHz）、Fast-mode（400kHz）及Fast-mode Plus（1MHz）。
• ?信號描述?：
  • ?SCL?：時鐘輸入，上升沿采樣數據。
  • ?SDA?：開漏輸出，需外接上拉電阻（典型值4.7kΩ）。
  • ?WC?：高電平時禁用寫入操作，低電平或懸空時允許寫入。

?3. 錯誤校正與耐久性?

• ?ECC機制?：每4字節一組實現單比特錯誤校正，提升數據可靠性。寫循環次數按組統計，組內各字節共享耐久性預算（如120萬次@85°C）。

?三、典型應用電路設計?

?1. 硬件連接?

• ?引腳配置?：
  • ?E0-E2?：芯片地址選擇引腳，接地或接VCC以設定設備地址（默認000）。
  • ?VCC/VSS?：電源引腳需就近部署10-100nF去耦電容。
• ?上拉電阻計算?：
  • Fast-mode（400kHz）：Rbus×Cbus ≤ 400ns（如Cbus=100pF時，Rbus≤4kΩ）。
  • Fast-mode Plus（1MHz）：Rbus×Cbus ≤ 150ns。

?2. 軟件操作流程?

• ?寫入時序?：
  1. 發送Start條件→設備地址（RW=0）→2字節目標地址→數據字節→Stop條件觸發內部寫入（tW=5ms max）。
  2. 支持輪詢ACK位檢測寫入完成（避免阻塞等待）。
• ?讀取時序?：
  • 隨機讀：先發送偽寫指令加載地址，再發送讀指令（RW=1）獲取數據。
  • 順序讀：連續讀取時內部地址自動遞增。

?四、應用場景推薦?

1. ?工業設備溯源?：利用UID實現配件身份認證和維修記錄追蹤。
2. ?消費電子?：存儲設備配置參數，如智能家居設備的校準數據。
3. ?醫療設備?：確保關鍵數據（如使用日志）的長期保存與完整性。

?五、設計注意事項?

• ?PCB布局?：大電流路徑（如VCC至電機）需短而寬，信號線與功率線分層走線。
• ?電源管理?：VCC需在有效范圍內穩定后操作，避免上下電期間的誤寫入。
• ?UID訪問?：通過特定指令（設備類型標識符1011）讀取，地址位A15-A4需置0。
