XBL4005是芯伯樂推出的40V/5A PWM同步降壓轉換器，采用300kHz固定頻率控制，集成高效功率MOSFET與多重保護機制。其0.8V~37V輸出及最大100%占空比特性，可應對工業現場復雜電壓場景，顯著提升通信基站、車載電力系統的供電可靠性。93%轉換效率+短路保護，賦能?chē)?yán)苛工況設備零宕機運行。

產品選用設計優勢

4.5V~40V寬電壓輸入

寬電壓輸入具有強大的兼容性，可適應不同電源環境；在系統設計中提供高靈活性，能有效應對電壓波動。

93%峰值轉換效率

能效表現卓越，可顯著降低運行中的散熱需求，不僅能提高長期使用壽命，還能提升系統整體性能和可靠性。

短路保護+8A峰值限流

短路保護能在電路短路時迅速切斷電源，避免過大的短路電流對電路中的導線、元器件以及設備造成損壞，有效保護電路和設備，同時降低短路帶來的危險情況。

應用場景

通信設備

5G微基站電源/光纖收發器

儲能系統

鋰電池降壓轉換

應用場景

PLC模塊/傳感器供電

車載電子

行車記錄儀/導航主機供電中樞

引腳配置

（TO2635L封裝頂視圖）

功能框圖

典型應用電路

5V/5A工業傳感器供電方案

此電路為XBL4005典型應用電路，輸入電壓經CIN（220μF/50V）濾波后接入XBL4005芯片的VIN引腳，芯片通過內部電路控制SW引腳的開關動作，搭配電感L1（33μH/5A）、二極管D1、輸出電容COUT（330μF/25V）實現升壓功能，輸出電壓VOUT由反饋電阻R1和R2分壓后反饋至FB引腳，通過公式VOUT=0.8*(1+R2/R1)設定，同時具備過流、過熱等保護功能。

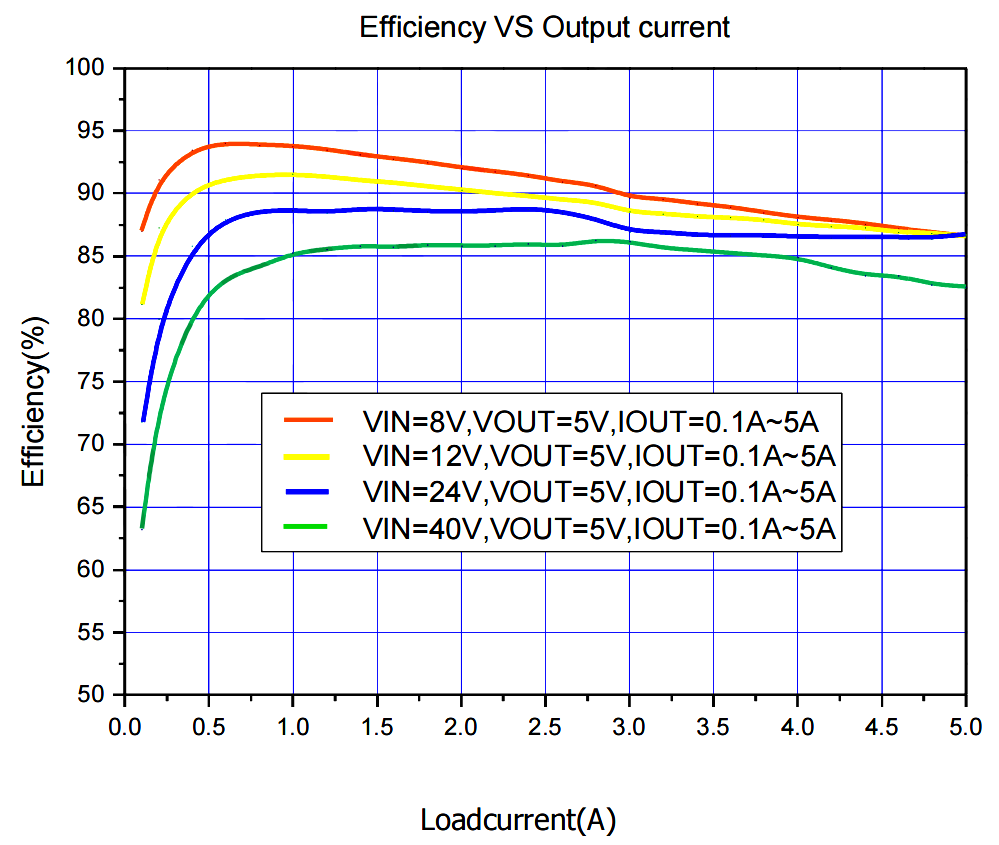

效率曲線圖

總結

在電源管理領域，芯伯樂XBL4005以其出色的性能和廣泛的應用前景脫穎而出。這款300kHz降壓DC/DC轉換器在4.5V~40V寬電壓范圍內能實現5A大電流高效輸出，為工程師提供了強大的電源管理解決方案。 最高93%的峰值轉換效率，有效降低了散熱需求，延長使用壽命并提升系統可靠性。同時，具備短路保護、8A峰值限流和熱關斷功能，全方位保障電路安全運行。
