隨著汽車照明對動畫的需求不斷增加，LED 必須獨立控制。因此，具有數字接口的 LED 驅動器對于有效驅動像素控制照明應用至關重要。在外部照明中，多個燈功能通常位于不同的PCB板上，板外線相互連接。傳統的單端接口很難滿足嚴格的EMC要求。通過使用工業標準的CAN物理層，TPS929160-Q1基于UART的FlexWire接口可以輕松實現長距離板外通信，而不會影響EMC。
*附件：tps929160-q1.pdf

TPS929160-Q1 是一款 16 通道、40V 高側 LED 驅動器，可控制 8 位輸出電流和 12 位 PWM 占空比。該器件通過 LED 開路、對地短路和單 LED 短路診斷滿足多種調節要求。當MCU連接斷開時，可配置的看門狗還會自動設置FAIL-SAFE狀態，并且通過可編程EEPROM，可以針對不同的應用場景靈活設置TPS929160-Q1。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，TA
• 16 通道精密高側電流輸出：
  • 器件電源電壓 4.5V 至 40V
  • LED 電源電壓 4V 至 36V
  • 電阻器設置高達 100mA 的通道電流
  • 2 位全局、6 位獨立電流設置
  • 高電流精度 5mA 至 100mA 時為 < ±5%
  • 100mA 時低壓降 750mV
  • 12 位獨立 PWM 調光
  • 可編程PWM頻率高達20kHz
  • 相移PWM調光
  • EN和NSTB引腳支持的睡眠模式下超低靜態
  • 線性和指數調光方法
• FlexWire? 控制界面
  • 高達 1MHz 的時鐘頻率
  • 一條 FlexWire 總線上最多 16 個設備
  • 一幀中多達 24 字節的數據事務
  • 5V LDO輸出，為CAN收發器供電
• 診斷和保護：
  • 可編程 FAIL-SAFE 狀態
  • LED開路檢測
  • LED短路檢測
  • 單 LED 短路診斷
  • 可編程低電源檢測
  • 用于故障指示的漏極開路 ERR
  • 用于FlexWire接口的看門狗和CRC
  • 用于引腳電壓測量的 8 位 ADC
  • 過溫保護

參數

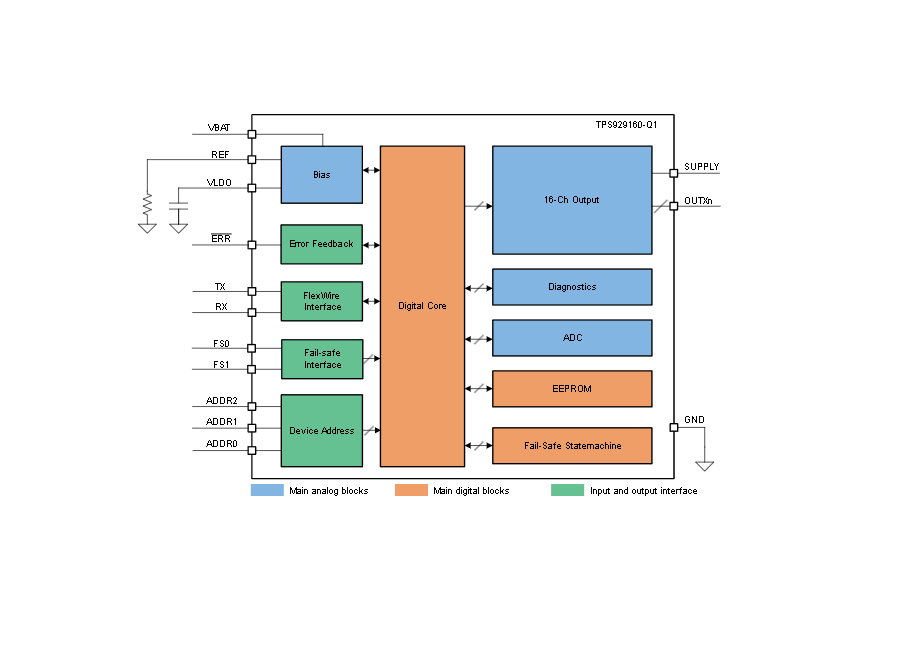

方框圖

?1. 產品概述?
TPS929160-Q1是德州儀器（TI）推出的16通道汽車級高邊LED驅動器，支持FlexWire?數字接口，專為汽車照明系統設計。核心特性包括：

• ?通道配置?：16路獨立高邊恒流輸出，每通道支持4-36V LED供電電壓，最大100mA電流（通過外部電阻設置）
• ?控制精度?：±5%電流精度（5mA-100mA范圍），12位PWM調光，可編程PWM頻率（最高20kHz）
• ?接口特性?：FlexWire?總線接口（1MHz時鐘頻率），支持最多16個設備級聯，24字節/幀數據傳輸
• ?安全認證?：AEC-Q100 Grade 1認證（-40°C至+125°C工作溫度）

?2. 關鍵功能?

• ?電流控制?：
  • 64步可編程恒流輸出（6位獨立調節）
  • 支持線性/指數調光曲線，相位偏移PWM調光
• ?診斷保護?：
  • LED開路/短路檢測、單LED短路診斷
  • 可編程欠壓鎖定（UVLO）、過溫保護（175°C觸發）
  • 失效保護（FAIL-SAFE）模式，支持EEPROM預編程配置
• ?低功耗設計?：
  • 睡眠模式靜態電流低至5μA（EN引腳控制）
  • 集成5V LDO（80mA輸出能力，用于CAN收發器供電）

?3. 典型應用?

• 汽車外部照明：尾燈、頭燈動畫效果
• 車內環境照明：儀表盤、氛圍燈
• 像素化照明控制系統

?4. 技術亮點?

• ?FlexWire?接口?：基于UART協議，支持CAN物理層傳輸，滿足長距離通信和EMC要求
• ?失效安全機制?：
  • 通信丟失時自動切換預編程狀態
  • 支持"單通道故障全關"或"單通道故障其余保持"模式
• ?集成診斷?：
  • 8位ADC實時監測輸出電壓/溫度
  • CRC校驗確保EEPROM數據完整性

?5. 封裝與配置?

• 38引腳HTSSOP封裝（DCP），尺寸9.7×4.4mm
• 通過ADDR[3:0]引腳或內部寄存器設置設備地址
• 支持在線EEPROM編程（1000次擦寫壽命）

該文檔詳細描述了電氣特性、寄存器映射、時序要求及典型應用電路，適用于需要高可靠性數字LED驅動的汽車照明設計。
