隨著信息技術的飛速發展，數據中心內服務器等 IT 設備的密度不斷提高。為了滿足這些設備的供電需求，精密配電柜（列頭柜）的作用愈發重要。為了降低運營成本和實現節能減排目標，需要對能源消耗進行精確的計量和分析。精密配電柜作為電力分配的關鍵環節，通過 AMC 解決方案可以詳細監測交流和直流系統的能耗情況。而且，數據中心的業務連續性至關重要，任何電力故障都可能導致數據丟失、業務中斷等嚴重后果。精密配電柜的可靠性直接影響到服務器的供電穩定性。針對精密配電柜（列頭柜）的監控要求，安科瑞設計開發了一套完整的解決方案——AMC精密配電監控解決方案，包括交流（AC 220V）、直流（DC -48V/240V/336V）系統。

1、功能特點

1.1 電氣參數監測全面性

對于交流（AC 220V）系統，能夠精準監測電壓、電流、頻率、功率因數、有功功率、無功功率和視在功率等參數。例如，在數據中心的服務器機柜配電中，通過監測這些參數，可以實時了解每個機柜的電力消耗情況，防止單個機柜過載，保障服務器的穩定運行。

對于直流（DC - 48V/240V/336V）系統，同樣可以精確測量電壓、電流等關鍵參數。以通信基站的直流供電系統為例，精確監測直流電壓和電流，能夠及時發現電源設備的異常，確保通信設備的正常供電。

1.2 故障報警與預警功能

當監測到的電氣參數超出預設的正常范圍時，如交流電壓過高或過低、直流電流過載等情況，系統會立即發出聲光報警。同時，還能根據參數的變化趨勢進行預警，例如，如果某個機柜的功率因數持續下降，可能預示著設備的電容出現問題，系統會提前發出預警信息，提醒運維人員進行檢查和維護。

1.3 電能質量分析

對交流系統的諧波失真、電壓波動和閃變等電能質量問題進行分析。在含有大量非線性負載的數據中心，如 UPS、服務器電源等設備，可能會產生諧波，影響電能質量。該解決方案可以檢測到這些諧波，并提供相應的分析數據，幫助運維人員采取措施，如安裝有源濾波器來改善電能質量。

1.4 歷史數據記錄與分析

系統能夠長時間記錄電氣參數的歷史數據，這些數據可以用于分析設備的運行趨勢。例如，通過分析過去幾個月或幾年的功率數據，可以了解數據中心的能耗增長趨勢，為容量規劃和節能措施提供數據支持。同時，通過對歷史故障數據的分析，可以總結故障發生的規律，優化運維策略。

2、AMC精密配電監控工作原理

2.1 數據采集層

采用高精度的傳感器和智能電表來采集交流和直流系統的電氣參數。這些傳感器和電表安裝在精密配電柜（列頭柜）內，直接與電路連接，能夠實時獲取電壓、電流等信號，并將其轉換為數字信號。例如，電流互感器可以精確測量大電流，并將其轉換為可供系統處理的小電流信號。

2.2 數據傳輸層

利用多種通信方式將采集到的數據傳輸?shù)奖O(jiān)控中心。常見的通信方式包括 RS485、以太網等有線通信方式，以及 Zigbee、WiFi 等無線通信方式（根據實際應用場景選擇）。例如，在近距離且布線方便的情況下，使用 RS485 通信可以保證數據傳輸?shù)姆€(wěn)定性和可靠性；而在一些不方便布線的場所，無線通信方式則更具優勢。

2.3 監控中心層

監控中心的軟件平臺對傳輸過來的數據進行集中處理、分析和展示。運維人員可以通過直觀的圖形界面查看各個配電柜的實時數據、歷史數據，接收報警信息等。同時，軟件平臺還可以與其他系統（如數據中心的管理系統、能源管理系統）進行集成，實現數據的共享和協同工作。

3、安科瑞AMC精密配電監控解決方案

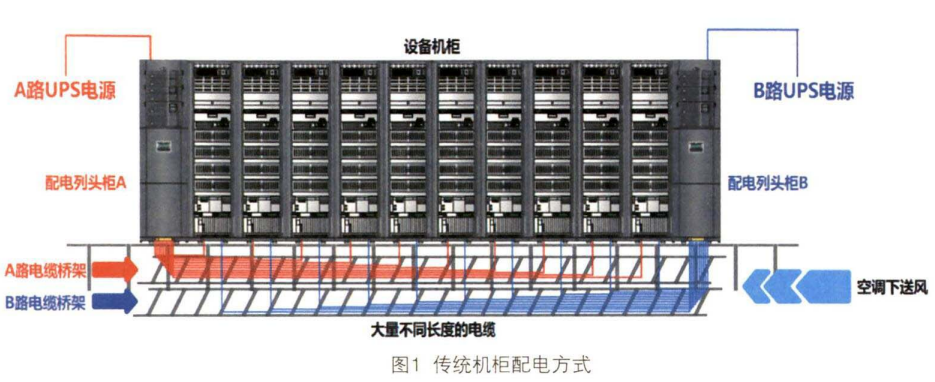

3.1數據中心配電系統圖

?

?

交流220V和直流-48V、240V、336V(400V)對比

3.2 產品簡介

由≥7寸觸摸式液晶顯示屏、綜合信息處理主機模塊、開關狀態采集模塊、電流互感器或霍爾傳感器采集單元模塊等組成。

??

3.2.1 AMC100系列精密配電監控

AMC100 精密配電監控：排線插拔方式，互感器導軌安裝，單模塊30/48回路，系統最大支持4路進線 & 192路出線回路監測。

交流進線模塊

?

交流出線模塊

?

直流進線模塊

?

直流出線模塊

?

技術參數

??

配套互感器

??

3.3 應用場景

數據中心

在數據中心的機房中，精密配電柜為服務器機柜提供電力分配。AMC 精密配電監控解決方案可以確保每個機柜的電力供應穩定，通過對交流和直流系統的監控，保障服務器等 IT 設備的正常運行。并且，能夠為數據中心的能耗管理提供數據支持，幫助優化數據中心的能源利用效率。

通信基站

通信基站通常采用直流供電系統，AMC 解決方案可以對基站內的 - 48V 直流電源進行精確監控，及時發現電源設備的故障和潛在問題，確保通信設備的不間斷供電。同時，也有助于通信運營商對基站的能耗進行統計和管理，降低運營成本。

工業自動化生產線

在工業自動化領域，一些設備可能需要交流和直流兩種供電方式。該解決方案可以對生產線中的精密配電柜進行監控，保證電力供應符合設備要求，提高生產設備的可靠性和生產效率。并且，通過對電能質量的監測，可以防止電力問題對精密工業設備造成損害。
