Schaffner FN222x、FN223x和FN224x DC-Busbar EMC/RFI濾波器專門設計用于電動汽車充電應用。這些超緊湊型濾波器提供先進的EMI衰減，有三種性能等級可供選擇。該濾波器可定制用于大功率電動汽車充電應用，而其外形可實現方便、節省空間的安裝。Schaffner FN222x、FN223x和FN224x DC-Busbar EMC/RFI濾波器按照EV充電安全標準設計，符合IEC/EN 61851-23 EV導電充電系統和UL 2202 EV充電系統設備的要求。FN224x系列可在更小的占位面積上提供FN222X的額定電壓和性能。其應用包括超過HPC350的大功率EV DC充電（920V時為500A），以及用于CHAdeMO和組合充電系統 (CCS) 的兩種電壓等級（500VDC和1000V DC ）。

數據手冊；*附件：TE Connectivity ， Schaffner FN222x、FN223x和FN224x DC-Busbar EMC，RFI濾波器數據手冊.pdf

特性

• 設計用于電動汽車充電應用
• 先進的EMI衰減，有三種性能等級可供選擇
• 設計符合電動汽車充電安全標準
• 為大功率電動汽車充電應用提供量身定制的解決方案
• 超緊湊外形可實現方便、節省空間的安裝
• 符合IEC/EN 61851-23 EV導電充電系統的要求
• 滿足UL 2202電動汽車充電系統設備的要求
• FN224x系列可在更小的占位面積上提供FN222X的額定電壓和性能

性能指示

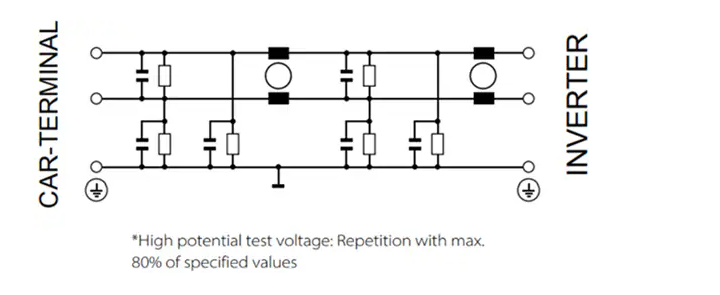

典型電氣原理圖

TE Connectivity Schaffner FN222x/223x/224x 直流母線EMC濾波器技術分析?

?一、產品概述與應用定位?

TE Connectivity旗下Schaffner品牌的FN222x、FN223x和FN224x系列直流母線EMC/RFI濾波器，專為電動汽車大功率直流充電應用設計。該系列產品采用超緊湊結構，提供三種性能等級選擇，符合IEC/EN 61851-23電動汽車傳導充電系統和UL 2202電動汽車充電系統設備的安全標準要求。

?核心產品特征?：

• ?多電壓等級支持?：FN222X/FN224X支持1000VDC，F(xiàn)N223X支持500VDC
• ?寬電流范圍覆蓋?：額定電流150A至600A（基于55℃環境溫度）
• ?結構差異化設計?：FN222X/FN223X采用緊湊殼體，F(xiàn)N224X在更小尺寸上實現與FN222X相同的電壓和性能等級

?二、關鍵電氣參數與技術規格?

?1. 基本電氣特性?

• ?最大連續工作電壓?：
  • FN222X/FN224X：1000 VDC
  • FN223X：500 VDC
• ?過載能力?：
  • 6倍額定電流持續1秒（每小時一次）
  • 1.5倍額定電流持續1分鐘（每小時一次）
• ?氣候等級?：40/100/21（符合IEC 60068-1）
• ?工作溫度范圍?：-40℃至+100℃（>55℃時需電流降額）

?2. 安全與可靠性參數?

• ?高電位測試電壓?：
  • FN222X/FN224X：DC+ → DC- 3600 VDC持續2秒；DC+/DC- → PE 5000 VDC持續2秒
  • FN223X：DC+ → DC- 2000 VDC持續2秒；DC+/DC- → PE 2500 VDC持續2秒
• ?污染等級?：PD 3（符合IEC 60664-1）
• ?過電壓類別?：II類（符合IEC 60664-1）
• ?防護等級?：IP00（符合IEC 60529）

?三、產品選型與性能等級?

?型號命名規則解析?

FN22?r?-?s?-?ttt?-?uu?-?Cvvzz?-?Rxy?

?關鍵參數編碼?：

• ? r（版本） ?：
  • 2：1000V - 緊湊殼體
  • 3：500V - 緊湊殼體
  • 4：1000V - 超薄殼體
• ? s（性能等級） ?：
  • 0：高性能（推薦用于多數應用）
  • 1：極高性能
  • 2：標準性能（按需提供）
• ? ttt（額定電流） ?：150/300/450/600A
• ? Cvvzz（Y電容選項） ?：如C2222表示CY1=CY2=330nF

?濾波器選型表?

?1000VDC - 緊湊殼體系列?：

?500VDC - 緊湊殼體系列?：

?四、EMC性能與衰減特性?

?典型濾波器衰減性能?

根據CISPR 17標準測試（對稱50Ω/50Ω→差模DM；不對稱50Ω/50Ω→共模CM）：

? 高性能型號（FN2220/FN2240系列） ?：

• 在10kHz至10MHz頻帶內提供顯著衰減
• 共模(CM)和差模(DM)均表現出優越的抑制效果

? 極高性能型號（FN2221/FN2241系列） ?：

• 在相同頻帶內提供更高的衰減水平
• 適用于對EMC要求最嚴苛的應用場景

?五、機械結構與安裝特性?

?尺寸規格對比?

? FN222X/FN223X系列主要尺寸 ?：

• 長度(A)：145mm（全系列）
• 高度(B)：163mm（全系列）
• 安裝孔距(P)：67mm（全系列）

? FN224X超薄系列主要尺寸 ?：

• 長度(A)：145mm（全系列）
• 高度(B)：122mm（全系列，較常規型號減小25%）

?連接方式?

• ?輸出連接?：鎳鍍層母線排連接
• ?冷卻方式?：自然對流（AN）

?六、典型應用與系統集成?

?主要應用領域?

1. ?大功率EV直流充電?：支持超越HPC350標準（500A @ 920V）
2. ?充電標準適配?：適用于CHAdeMO和CCS兩種主流充電協議
3. ?高可靠性要求場景?：滿足長時間連續運行需求

?系統集成建議?

• ?電氣連接?：參考典型電氣原理圖進行系統布線
• ?熱管理?：環境溫度超過55℃時需進行電流降額處理
• ?安全合規?：確保符合相關安全標準和認證要求

?七、可靠性指標與認證狀態?

?關鍵可靠性參數?

• ? 平均無故障時間(MTBF) ?：>300,000小時
• ?振動與沖擊?：3M12（運行狀態，符合IEC 60721-3-3）
• ?材料阻燃等級?：UL 94 V-0

?認證與標準符合性?

• ?產品認證?：UL 60939-3, IEC 60939-3, CSA 22.2 No. 8-13
