在使用400V功率放大器進行信號放大及觀測的過程中，為確保設備安全及操作人員的人身安全，需嚴格遵循一系列操作規范與注意事項，尤其在高壓線路連接及信號觀測環節更需謹慎對待。以下將詳細介紹該功率放大器在不同觀測方式下的具體操作步驟及關鍵要點

1 使用函數波產生器當輸入, 400V 功率放大器的 Monitor 端子直接接到示波器觀測, 放大實況。 (如下圖)

A. 將函數波形產生器的頻率設定在 0~ 30 KHz。 (頻率超過不會對400V 功率放大器產生任何破壞, 但輸出會壓縮及變形)

B. 波形選擇不受限制。

C. 振幅原則是限縮在 10Vp-p, 但 20Vp-p 以內輸入也是安全的, 可是400V 功率放大器的最大值值輸出仍保持 400Vp-p, 超過將會被剪裁就會導致輸出壓縮變形。

D. 使用 Cable 線(BP-250) 將 Monitor 端子與示波器連結, 示波器顯示的振幅x 100倍就是400V 功率放大器的 Output 實況輸出。

E. Monitor 端子最大值值輸出 4Vp-p, 不會對任何的示波器造成損壞, 請放心使用。

F. OFFSET Switch 平常 SET 在 OFF 位置, 當需要調整偏壓時才將開關SET 在ON位置, 并同時旋轉旋鈕可獲得最大值值 +/-200DC 的改變。

G. AMPL 旋鈕提供最大值值 40 倍電壓增益及 400Vp-p 的最大值值輸出。

H. 交流最大值值±1.4Apeak 輸出, 嚴禁短路輸出以及禁止低于 150Ω(400Vp-p)的輸出負載。

I. 直流最大值值 0.5A 輸出, 嚴禁短路輸出以及禁止低于 400Ω(DC﹢/-200V)的輸出負載。

J. 關于耗散功率：DC50W，AC100W, 輸出阻抗 200Ω時，直流輸出電壓應低于(DC﹢/-100V), 其他參數可通過耗散功率計算阻抗比額定電壓小時的最大值輸出電壓。

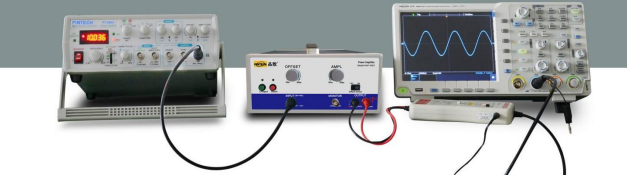

2 使用函數波形產生器當輸入, 400V 功率放大器的 OUT PUT 端透過差分探頭當中轉傳輸?shù)绞静ㄆ饔^測。(如下圖)

A. 函數波形產生器及 400V 功率放大器的設定條件全部與 5.1 項相同。

B. 差分探頭請直接選用最大值值輸入 1000Vp-p 左右的比較適用。(如PINTECHN1000A最大值值輸入 1500Vp-p)

C. 400V 功率放大器的輸出端連結到差分探頭的輸入端。

D. 差分探頭的輸出端連結到示波器做實際放大觀測。

E. 示波器顯示值乘以差分探頭的衰減量即為實際 400V 功率放大器的輸出值。

F. 差分探頭是絕緣型的測試棒, 不管 400V 功率放大器輸出電壓有多正多負都不會破壞示波器, 請放心使用。

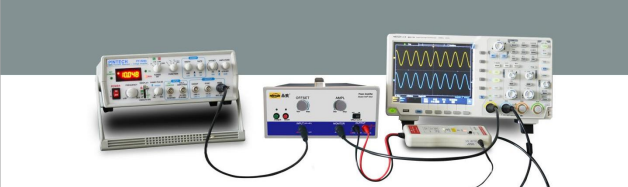

3 使用函數波形產生器當輸入, 并同時在 400V 功率放大器的Monitor 及Output 同時在示波器觀測放大實況。(如下圖)

A. 函數波形產生器及 400V 功率放大器的設定條件同 5.1。

B. 400V 功率放大器的 Monitor 直接透過 Cable 線(BP-250)與示波器CH1 連接。

C. 400V 功率放大器的 Output 端必須先與差分探頭的輸入端接妥后再從差分探頭的輸出端連接到示波器的 CH2。

D. 示波器 CH1 的實際量測值需 x 100 倍, 但示波器 CH2 的實際值要依差分探頭指示衰減量乘示波器垂直電壓即可。

E. 若連接的方法無誤, 以上”D”項 CH1 及 CH2 換算后的值幾乎相同。

注意事項：禁止開啟輸出（即綠燈亮）的時候連接 OUT PUT 端高壓輸出口的線路, 必須在關閉輸出（綠燈熄滅）的狀態下進行連接, 線路連接完畢再開啟輸出, 不然會對機子有損害，而且高壓接線對操作人員會有危險。
