本文講一下反射系數、回波損耗、電壓駐波比之間的關系，文末附換算公式。

反射系數（Reflection Coefficient）

反射系數，通常用Γ表示，是衡量射頻系統中負載阻抗與傳輸線阻抗之間匹配程度的一個參數。它表示反射波與入射波的比值，反映了當電磁波遇到不匹配的阻抗時，有多少能量被反射回去。反射系數的計算公式涉及負載阻抗ZL和傳輸線阻抗Z0的比值。當負載阻抗與傳輸線阻抗完全匹配時，反射系數接近于0，表示幾乎沒有能量被反射；反之，當負載阻抗與傳輸線阻抗不匹配時，反射系數增大，導致信號質量下降?1。

回波損耗（Return Loss）

回波損耗，也稱為反射損耗，是以dB為單位衡量由于阻抗不匹配導致的信號反射大小的參數。它表示入射功率與反射功率的比值，反映了信號源發出的功率中有多大比例被反射回信號源，而沒有傳輸?shù)截?fù)載。回波損耗的值越大，表示反射越少，信號傳輸效率越高?；夭〒p耗與反射系數的關系可以通過對數形式表示，即回波損耗 = 20 * log10(反射系數)?23。

電壓駐波比（Voltage Standing Wave Ratio, VSWR）

電壓駐波比是衡量傳輸線上電壓分布情況的參數，它表示波腹電壓與波節電壓的比值。在射頻系統中，當電磁波在傳輸線上傳播時，由于阻抗不匹配，會在傳輸線上形成駐波。電壓駐波比的大小直接反映了這種駐波的大小和強度，是衡量傳輸線匹配情況的重要指標。電壓駐波比越小，表示匹配越好，信號傳輸效率越高。電壓駐波比與反射系數的關系可以通過公式VSWR = (1 + |Γ|) / (1 - |Γ|)計算得出?。

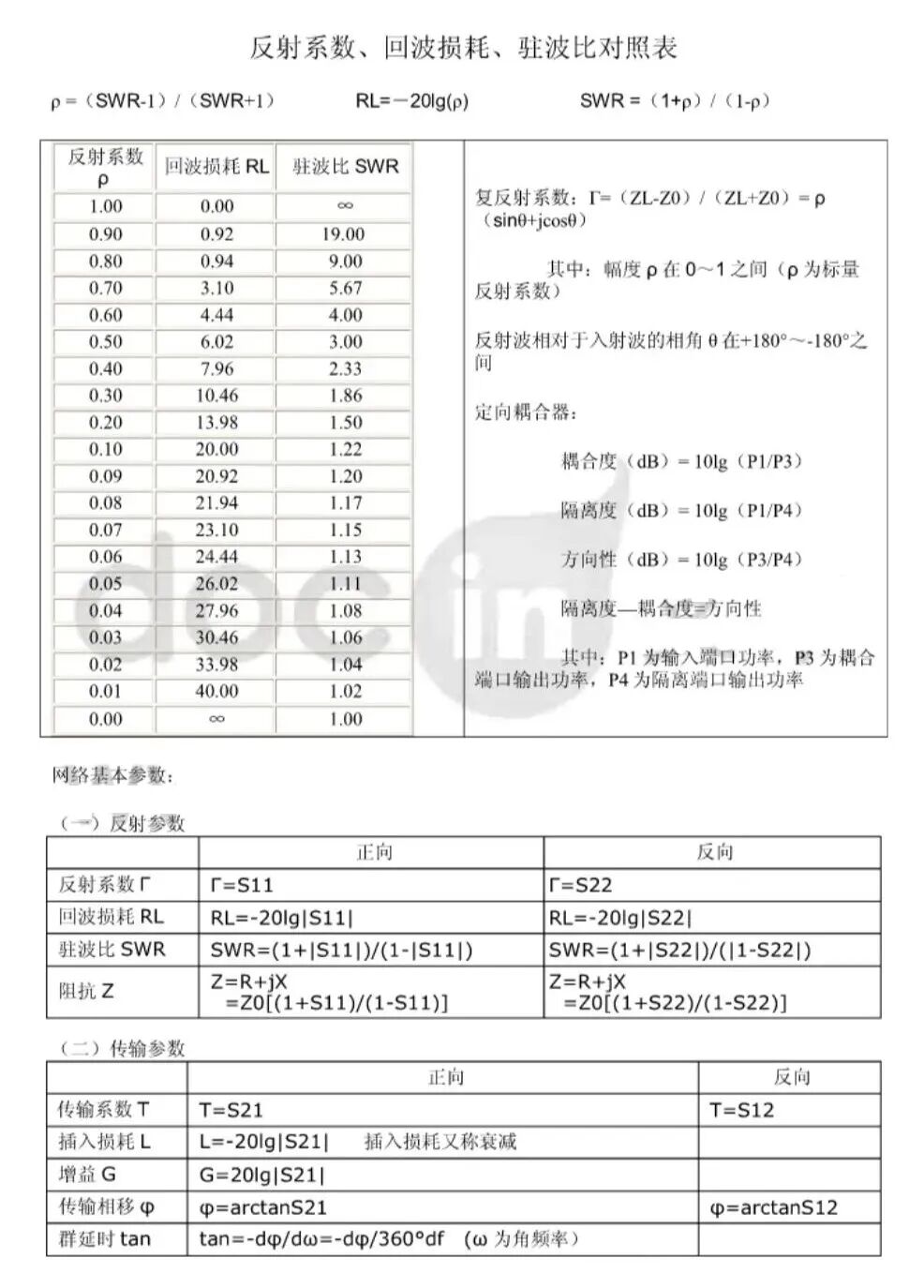

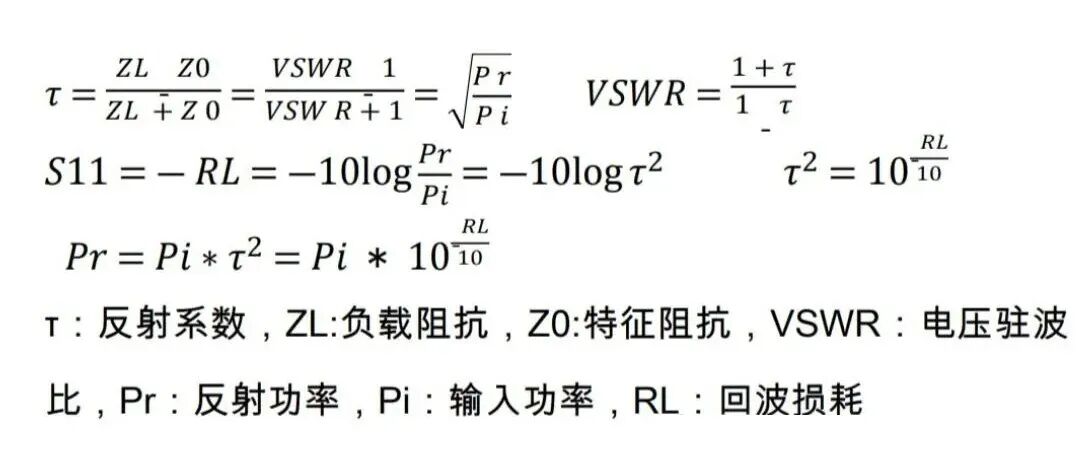

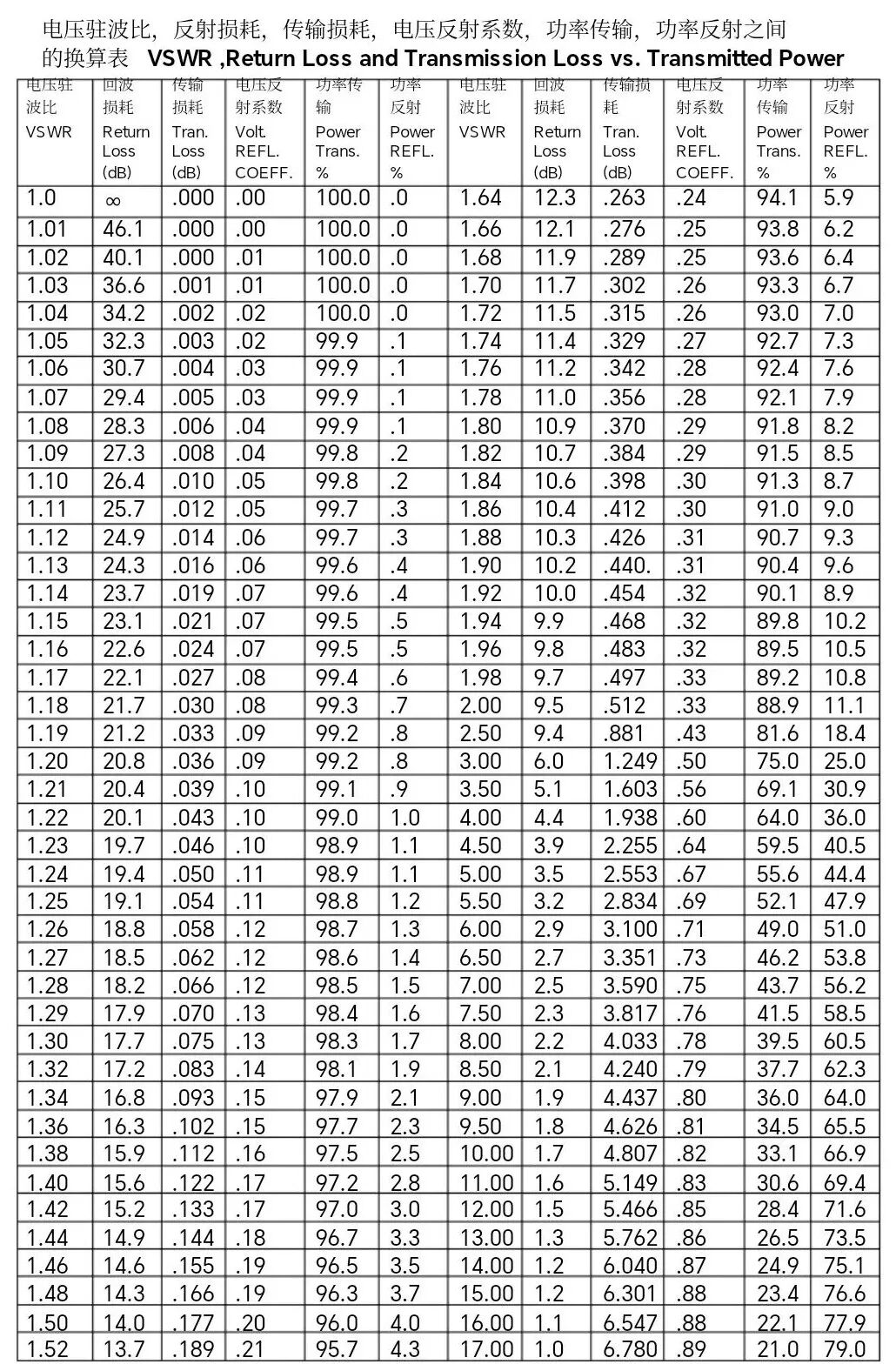

三者之間常用的換算公式如下：
